Tugas aodv
1. JARINGAN AD HOC DENGAN AODV Oleh : Ari Endang Jayati 2210203008 Elsyea Adia 2210203012 Firman H 2210203013 Zainal Muludi 2210203003

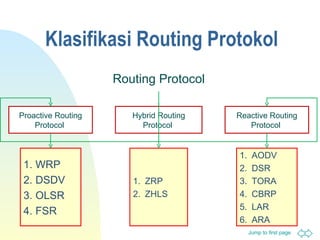

2. Klasifikasi Routing Protokol Routing Protocol Proactive Routing Protocol Reactive Routing Protocol Hybrid Routing Protocol WRP DSDV OLSR FSR AODV DSR TORA CBRP LAR ARA ZRP ZHLS

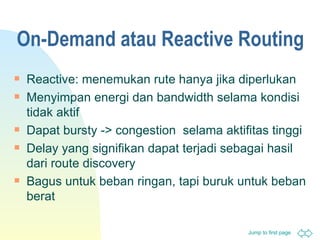

3. On-Demand atau Reactive Routing Reactive: menemukan rute hanya jika diperlukan Menyimpan energi dan bandwidth selama kondisi tidak aktif Dapat bursty -> congestion selama aktifitas tinggi D elay yang signifikan dapat terjadi sebagai hasil dari route discovery Bagus untuk beban ringan, tapi buruk untuk beban berat

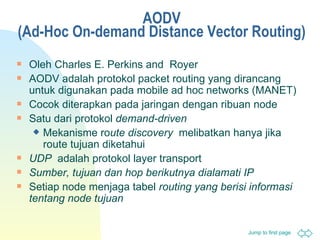

4. AODV ( Ad-Hoc On-demand Distance Vector Routing ) Oleh Charles E. Perkins and Royer AODV adalah proto k ol packet routing yang dirancang untuk digunakan pada mobile ad hoc networks (MANET) Cocok diterapkan pada jaringan dengan ribuan node Satu dari proto k ol demand-driven Mekanisme ro ute discovery melibatkan hanya jika route tujuan diketahui UDP adalah proto k ol layer transport Sumber, tujuan dan hop berikutnya dialamati IP Setiap node menjaga tabel routing yang berisi informasi tentang node tujuan

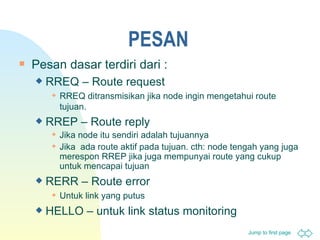

5. PESAN Pesan dasar terdiri dari : RREQ Route request RREQ ditransmisikan jika node ingin mengetahui route tujuan. RREP Route reply Jika node itu sendiri adalah tujuannya Jika ada route aktif pada tujuan. cth : node tengah yang juga merespon RREP jika juga mempunyai route yang cukup untuk mencapai tujuan RERR Route error Untuk link yang putus HELLO untuk link status monitoring

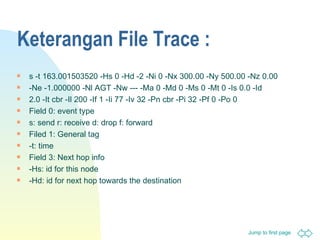

13. Keterangan File Trace : s -t 163.001503520 -Hs 0 -Hd -2 -Ni 0 -Nx 300.00 -Ny 500.00 -Nz 0.00 -Ne -1.000000 -Nl AGT -Nw --- -Ma 0 -Md 0 -Ms 0 -Mt 0 -Is 0.0 -Id 2.0 -It cbr -Il 200 -If 1 -Ii 77 -Iv 32 -Pn cbr -Pi 32 -Pf 0 -Po 0 Field 0: event type s: send r: receive d: drop f: forward Filed 1: General tag -t: time Field 3: Next hop info -Hs: id for this node -Hd: id for next hop towards the destination
14. Field 4: Node property type tag -Ni: node id -Nx Ny -Nz: nodes x/y/z coordinate -Ne: node energy level -Nl: trace level, such as AGT, RTR, MAC -Nw: reason for the event Field 5: Packet information at IP level -Is: source address. Source port number -Id: dest address.dest port number -It: packet type -Il: packet size -If: flow id -Ii: unique id -Iv: ttl value

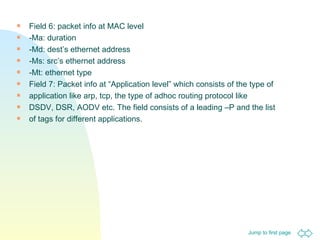

15. Field 6: packet info at MAC level -Ma: duration -Md: dests ethernet address -Ms: srcs ethernet address -Mt: ethernet type Field 7: Packet info at Application level which consists of the type of application like arp, tcp, the type of adhoc routing protocol like DSDV, DSR, AODV etc. The field consists of a leading P and the list of tags for different applications.
#6: The basic message set includes a route request message, route reply message, route error message, and a hello message. The mechanics of each of these messages will be covered in detail later in the presentation. Briefly, however, a host (node) multicasts a RREQ message when it needs to find a route to a destination (either not already contained in its routing table, or one whose status is invalid).
