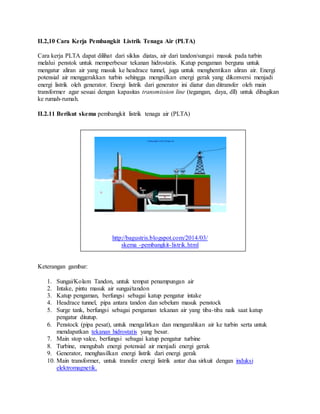

II.2,10 Cara Kerja Pembangkit Listrik Tenaga Air (PLTA)
Cara kerja PLTA dapat dilihat dari siklus diatas, air dari tandon/sungai masuk pada turbin
melalui penstok untuk memperbesar tekanan hidrostatis. Katup pengaman berguna untuk
mengatur aliran air yang masuk ke headrace tunnel, juga untuk menghentikan aliran air. Energi
potensial air menggerakkan turbin sehingga mengsilkan energi gerak yang dikonversi menjadi
energi listrik oleh generator. Energi listrik dari generator ini diatur dan ditransfer oleh main
transformer agar sesuai dengan kapasitas transmission line (tegangan, daya, dll) untuk dibagikan
ke rumah-rumah.
II.2.11 Berikut skema pembangkit listrik tenaga air (PLTA)
http://bagustris.blogspot.com/2014/03/
skema -pembangkit-listrik.html
Keterangan gambar:
1. Sungai/Kolam Tandon, untuk tempat penampungan air
2. Intake, pintu masuk air sungai/tandon
3. Katup pengaman, berfungsi sebagai katup pengatur intake
4. Headrace tunnel, pipa antara tandon dan sebelum masuk penstock
5. Surge tank, berfungsi sebagai pengaman tekanan air yang tiba-tiba naik saat katup
pengatur ditutup.
6. Penstock (pipa pesat), untuk mengalirkan dan mengarahkan air ke turbin serta untuk
mendapatkan tekanan hidrostatis yang besar.
7. Main stop valce, berfungsi sebagai katup pengatur turbine
8. Turbine, mengubah energi potensial air menjadi energi gerak
9. Generator, menghasilkan energi listrik dari energi gerak
10. Main transformer, untuk transfer energi listrik antar dua sirkuit dengan induksi
elektromagnetik.

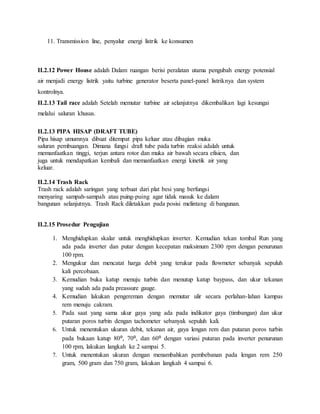

11. Transmission line, penyalur energi listrik ke konsumen
II.2.12 Power House adalah Dalam ruangan berisi peralatan utama pengubah energy potensial
air menjadi energy listrik yaitu turbine generator beserta panel-panel listriknya dan system
kontrolnya.
II.2.13 Tail race adalah Setelah memutar turbine air selanjutnya dikembalikan lagi kesungai
melalui saluran khusus.
II.2.13 PIPA HISAP (DRAFT TUBE)
Pipa hisap umumnya dibuat ditempat pipa keluar atau dibagian muka
saluran pembuangan. Dimana fungsi draft tube pada turbin reaksi adalah untuk
memanfaatkan tinggi, terjun antara rotor dan muka air bawah secara efisien, dan
juga untuk mendapatkan kembali dan memanfaatkan energi kinetik air yang
keluar.
II.2.14 Trash Rack
Trash rack adalah saringan yang terbuat dari plat besi yang berfungsi
menyaring sampah-sampah atau puing-puing agar tidak masuk ke dalam
bangunan selanjutnya. Trash Rack diletakkan pada posisi melintang di bangunan.
II.2.15 Prosedur Pengujian
1. Menghidupkan skalar untuk menghidupkan inverter. Kemudian tekan tombal Run yang
ada pada inverter dan putar dengan kecepatan maksimum 2300 rpm dengan penurunan
100 rpm.
2. Mengukur dan mencatat harga debit yang terukur pada flowmeter sebanyak sepuluh
kali percobaan.
3. Kemudian buka katup menuju turbin dan menutup katup baypass, dan ukur tekanan
yang sudah ada pada preassure gauge.
4. Kemudian lakukan pengereman dengan memutar ulir secara perlahan-lahan kampas
rem menuju cakram.
5. Pada saat yang sama ukur gaya yang ada pada indikator gaya (timbangan) dan ukur
putaran poros turbin dengan tachometer sebanyak sepuluh kali.
6. Untuk menentukan ukuran debit, tekanan air, gaya lengan rem dan putaran poros turbin
pada bukaan katup 80⁰, 70⁰, dan 60⁰ dengan variasi putaran pada inverter penurunan
100 rpm, lakukan langkah ke 2 sampai 5.
7. Untuk menentukan ukuran dengan menambahkan pembebanan pada lengan rem 250
gram, 500 gram dan 750 gram, lakukan langkah 4 sampai 6.

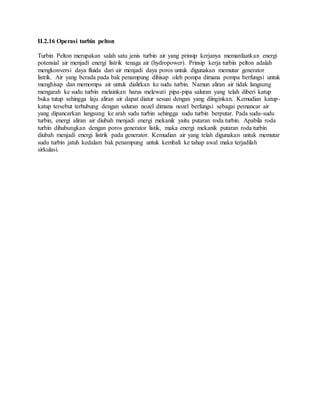

II.2.16 Operasi turbin pelton
Turbin Pelton merupakan salah satu jenis turbin air yang prinsip kerjanya memanfaatkan energi
potensial air menjadi energi listrik tenaga air (hydropower). Prinsip kerja turbin pelton adalah
mengkonversi daya fluida dari air menjadi daya poros untuk digunakan memutar generator
listrik. Air yang berada pada bak penampung dihisap oleh pompa dimana pompa berfungsi untuk
menghisap dan memompa air untuk dialirkan ke sudu turbin. Namun aliran air tidak langsung
mengarah ke sudu turbin melainkan harus melewati pipa-pipa saluran yang telah diberi katup
buka tutup sehingga laju aliran air dapat diatur sesuai dengan yang diinginkan. Kemudian katup-
katup tersebut terhubung dengan saluran nozel dimana nozel berfungsi sebagai pemancar air
yang dipancarkan langsung ke arah sudu turbin sehingga sudu turbin berputar. Pada sudu-sudu
turbin, energi aliran air diubah menjadi energi mekanik yaitu putaran roda turbin. Apabila roda
turbin dihubungkan dengan poros generator listik, maka energi mekanik putaran roda turbin
diubah menjadi energi listrik pada generator. Kemudian air yang telah digunakan untuk memutar
sudu turbin jatuh kedalam bak penampung untuk kembali ke tahap awal maka terjadilah
sirkulasi.
