- 1. I MATERIALI LAPIDEI Casa in pietra - Tredozio

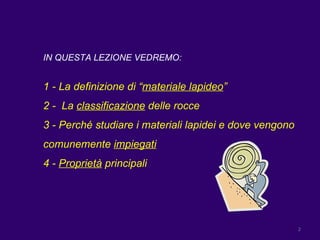

- 2. IN QUESTA LEZIONE VEDREMO: 1 - La definizione di “ materiale lapideo ” 2 - La classificazione delle rocce 3 - Perché studiare i materiali lapidei e dove vengono comunemente impiegati 4 - Proprietà principali

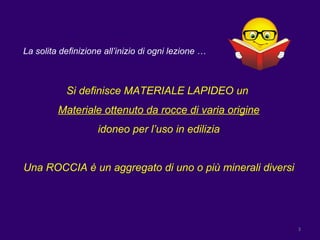

- 3. La solita definizione all’inizio di ogni lezione … Si definisce MATERIALE LAPIDEO un Materiale ottenuto da rocce di varia origine idoneo per l’uso in edilizia Una ROCCIA è un aggregato di uno o più minerali diversi

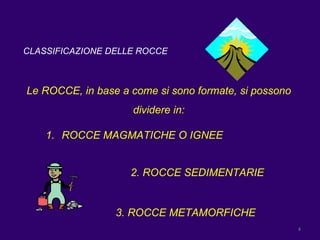

- 4. CLASSIFICAZIONE DELLE ROCCE Le ROCCE, in base a come si sono formate, si possono dividere in: 2. ROCCE SEDIMENTARIE 3. ROCCE METAMORFICHE ROCCE MAGMATICHE O IGNEE

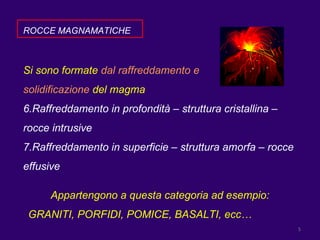

- 5. ROCCE MAGNAMATICHE Si sono formate dal raffreddamento e solidificazione del magma Raffreddamento in profondità – struttura cristallina – rocce intrusive Raffreddamento in superficie – struttura amorfa – rocce effusive Appartengono a questa categoria ad esempio: GRANITI, PORFIDI, POMICE, BASALTI, ecc…

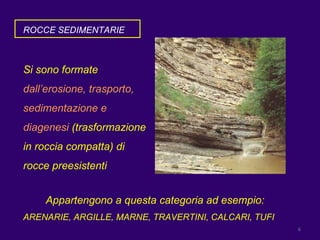

- 6. ROCCE SEDIMENTARIE Si sono formate dall’erosione, trasporto, sedimentazione e diagenesi (trasformazione in roccia compatta) di rocce preesistenti Appartengono a questa categoria ad esempio: ARENARIE, ARGILLE, MARNE, TRAVERTINI, CALCARI, TUFI

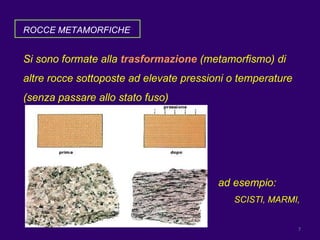

- 7. ROCCE METAMORFICHE Si sono formate alla trasformazione (metamorfismo) di altre rocce sottoposte ad elevate pressioni o temperature (senza passare allo stato fuso) ad esempio: SCISTI, MARMI,

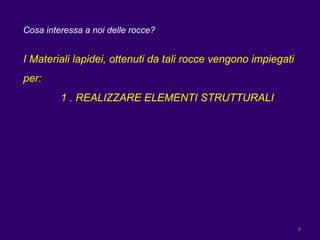

- 8. Cosa interessa a noi delle rocce? I Materiali lapidei, ottenuti da tali rocce vengono impiegati per: 1 . REALIZZARE ELEMENTI STRUTTURALI
- 9. Ponte Alidosi – Castel del Rio

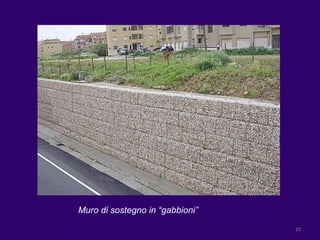

- 10. Muro di sostegno in “gabbioni”

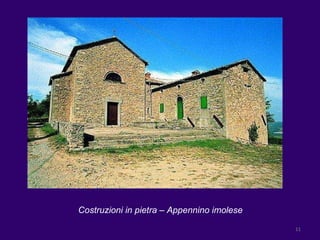

- 11. Costruzioni in pietra – Appennino imolese

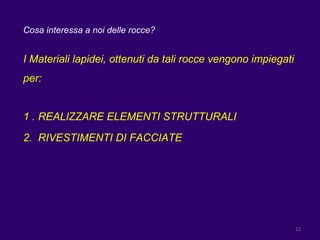

- 12. Cosa interessa a noi delle rocce? I Materiali lapidei, ottenuti da tali rocce vengono impiegati per: 1 . REALIZZARE ELEMENTI STRUTTURALI 2. RIVESTIMENTI DI FACCIATE

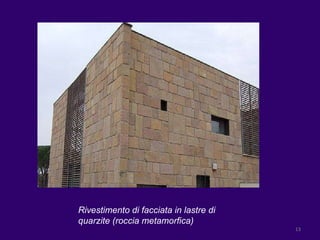

- 13. Rivestimento di facciata in lastre di quarzite (roccia metamorfica)

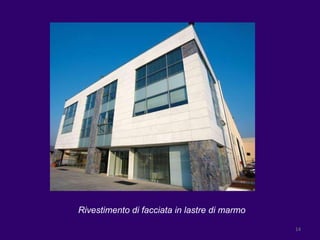

- 14. Rivestimento di facciata in lastre di marmo

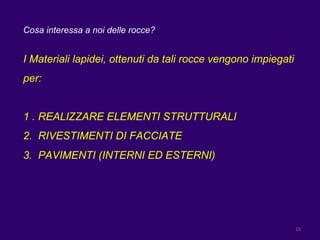

- 15. Cosa interessa a noi delle rocce? I Materiali lapidei, ottenuti da tali rocce vengono impiegati per: 1 . REALIZZARE ELEMENTI STRUTTURALI 2. RIVESTIMENTI DI FACCIATE 3. PAVIMENTI (INTERNI ED ESTERNI)

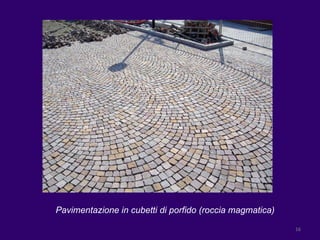

- 16. Pavimentazione in cubetti di porfido (roccia magmatica)

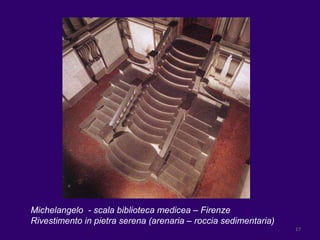

- 17. Michelangelo - scala biblioteca medicea – Firenze Rivestimento in pietra serena (arenaria – roccia sedimentaria)

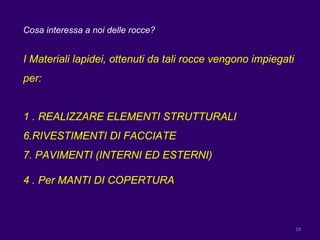

- 18. Cosa interessa a noi delle rocce? I Materiali lapidei, ottenuti da tali rocce vengono impiegati per: 1 . REALIZZARE ELEMENTI STRUTTURALI RIVESTIMENTI DI FACCIATE PAVIMENTI (INTERNI ED ESTERNI) 4 . Per MANTI DI COPERTURA

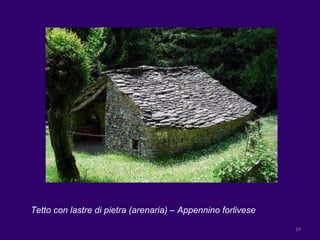

- 19. Tetto con lastre di pietra (arenaria) – Appennino forlivese

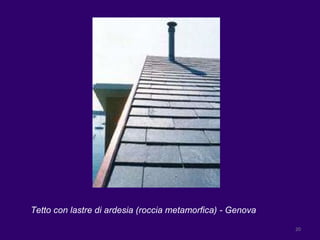

- 20. Tetto con lastre di ardesia (roccia metamorfica) - Genova

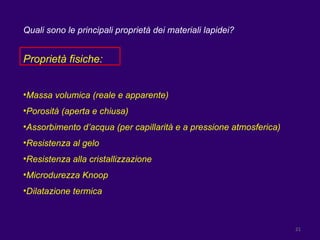

- 21. Quali sono le principali proprietà dei materiali lapidei? Proprietà fisiche: Massa volumica (reale e apparente) Porosità (aperta e chiusa) Assorbimento d’acqua (per capillarità e a pressione atmosferica) Resistenza al gelo Resistenza alla cristallizzazione Microdurezza Knoop Dilatazione termica

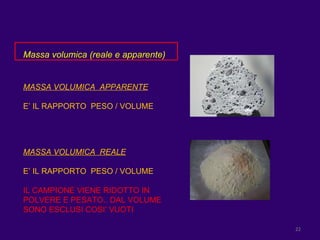

- 22. Massa volumica (reale e apparente) MASSA VOLUMICA APPARENTE E’ IL RAPPORTO PESO / VOLUME MASSA VOLUMICA REALE E’ IL RAPPORTO PESO / VOLUME IL CAMPIONE VIENE RIDOTTO IN POLVERE E PESATO.. DAL VOLUME SONO ESCLUSI COSI’ VUOTI

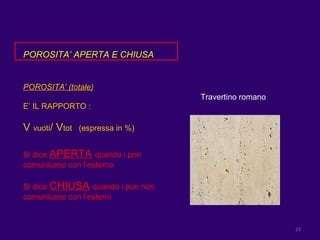

- 23. POROSITA’ APERTA E CHIUSA POROSITA’ (totale) E’ IL RAPPORTO : V vuoti / V tot (espressa in %) Si dice APERTA quando i pori comunicano con l’esterno Si dice CHIUSA quando i pori non comunicano con l’esterni Travertino romano

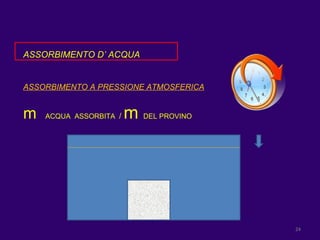

- 24. ASSORBIMENTO D’ ACQUA ASSORBIMENTO A PRESSIONE ATMOSFERICA m ACQUA ASSORBITA / m DEL PROVINO

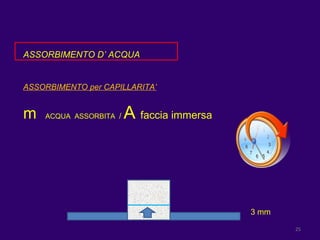

- 25. ASSORBIMENTO D’ ACQUA ASSORBIMENTO per CAPILLARITA’ m ACQUA ASSORBITA / A faccia immersa 3 mm

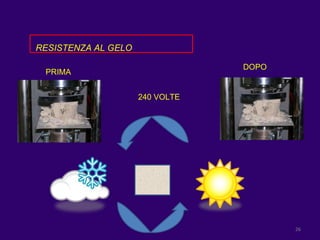

- 26. RESISTENZA AL GELO DOPO PRIMA 240 VOLTE

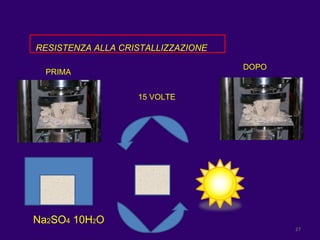

- 27. RESISTENZA ALLA CRISTALLIZZAZIONE DOPO PRIMA 15 VOLTE Na 2 SO 4 10H 2 O

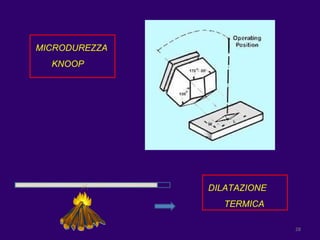

- 28. MICRODUREZZA KNOOP DILATAZIONE TERMICA

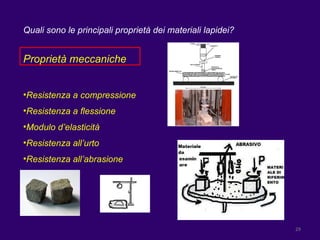

- 29. Quali sono le principali proprietà dei materiali lapidei? Proprietà meccaniche Resistenza a compressione Resistenza a flessione Modulo d’elasticità Resistenza all’urto Resistenza all’abrasione

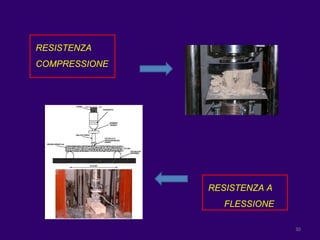

- 30. RESISTENZA COMPRESSIONE RESISTENZA A FLESSIONE

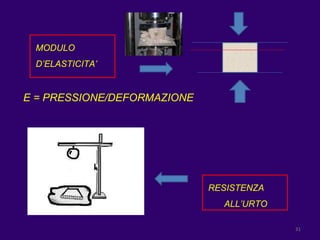

- 31. MODULO D’ELASTICITA’ RESISTENZA ALL’URTO E = PRESSIONE/DEFORMAZIONE

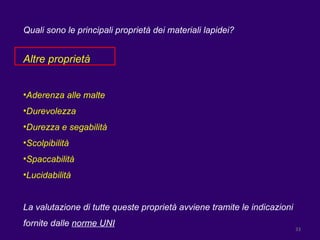

- 33. Quali sono le principali proprietà dei materiali lapidei? Altre proprietà Aderenza alle malte Durevolezza Durezza e segabilità Scolpibilità Spaccabilità Lucidabilità La valutazione di tutte queste proprietà avviene tramite le indicazioni fornite dalle norme UNI

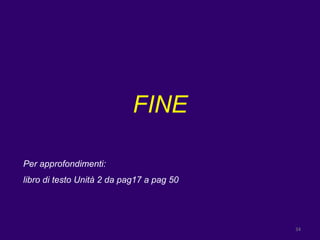

- 34. FINE Per approfondimenti: libro di testo Unità 2 da pag17 a pag 50
