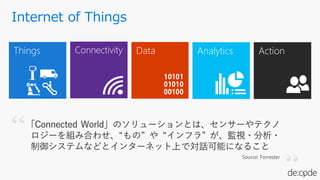

- 3. 3 Connectivity Data AnalyticsThings Action Internet of Things

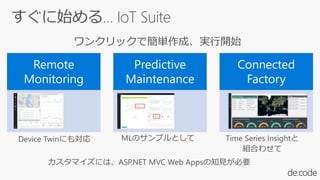

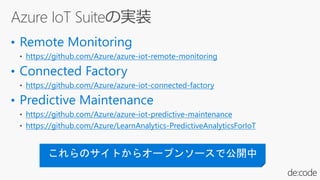

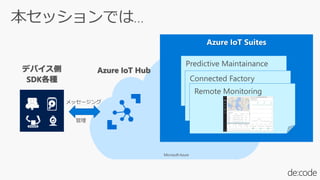

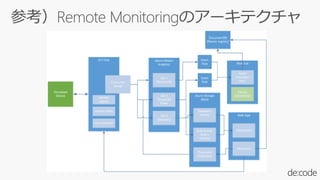

- 8. Microsoft Azure メッセージング 管理 Predictive Maintainance Connected Factory Remote Monitoring

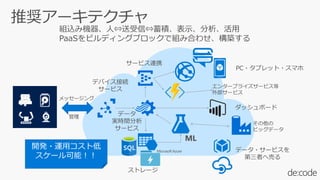

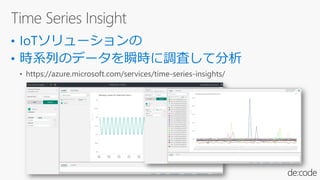

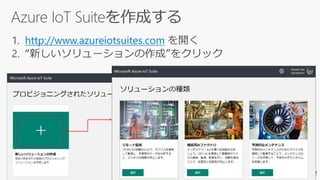

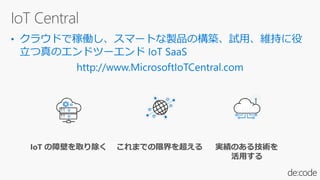

- 15. IoT の障壁を取り除く これまでの限界を超える 実績のある技術を 活用する

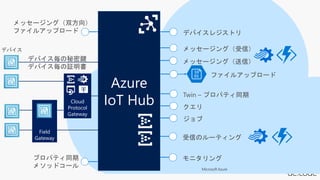

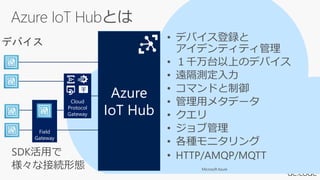

- 18. Microsoft Azure Azure IoT Hub Field Gateway Cloud Protocol Gateway メッセージング（双方向） ファイルアップロード デバイス プロパティ同期 メソッドコール デバイスレジストリ メッセージング（受信） メッセージング（送信） Twin – プロパティ同期 クエリ ジョブ デバイス毎の秘密鍵 デバイス毎の証明書 受信のルーティング モニタリング ファイルアップロード

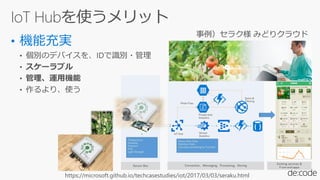

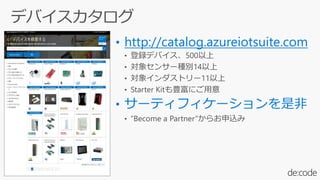

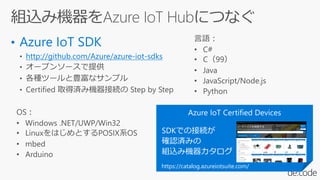

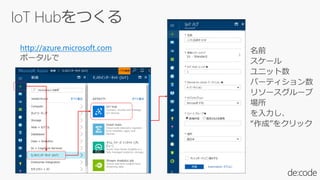

- 21. http://github.com/Azure/azure-iot-sdks SDKでの接続が 確認済みの 組込み機器カタログ https://catalog.azureiotsuite.com/

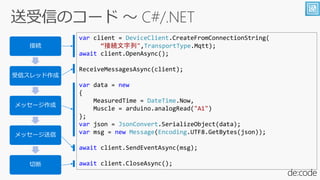

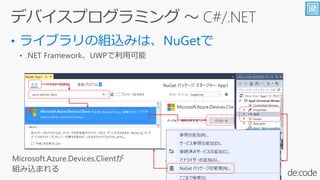

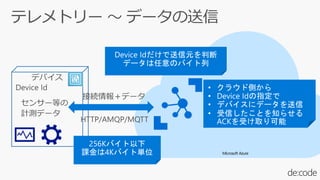

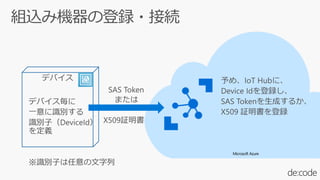

- 26. 接続 受信スレッド作成 メッセージ作成 メッセージ送信 切断 var client = DeviceClient.CreateFromConnectionString( “接続文字列",TransportType.Mqtt); await client.OpenAsync(); ReceiveMessagesAsync(client); var data = new { MeasuredTime = DateTime.Now, Muscle = arduino.analogRead("A1") }; var json = JsonConvert.SerializeObject(data); var msg = new Message(Encoding.UTF8.GetBytes(json)); await client.SendEventAsync(msg); await client.CloseAsync();

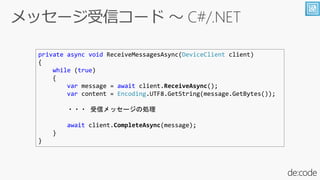

- 27. private async void ReceiveMessagesAsync(DeviceClient client) { while (true) { var message = await client.ReceiveAsync(); var content = Encoding.UTF8.GetString(message.GetBytes()); ??? 受信メッセージの処理 await client.CompleteAsync(message); } }

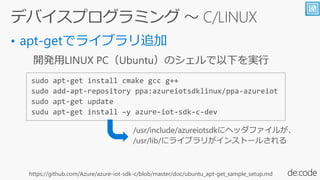

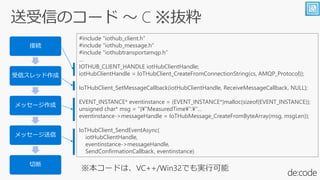

- 29. 接続 受信スレッド作成 メッセージ作成 メッセージ送信 切断 #include "iothub_client.h“ #include "iothub_message.h“ #include "iothubtransportamqp.h“ … IOTHUB_CLIENT_HANDLE iotHubClientHandle; iotHubClientHandle = IoTHubClient_CreateFromConnectionString(cs, AMQP_Protocol)); IoTHubClient_SetMessageCallback(iotHubClientHandle, ReceiveMessageCallback, NULL); EVENT_INSTANCE* eventinstance = (EVENT_INSTANCE*)malloc(sizeof(EVENT_INSTANCE)); unsigned char* msg = “{?”MeasuredTime?”:?”… eventinstance->messageHandle = IoTHubMessage_CreateFromByteArray(msg, msgLen)); IoTHubClient_SendEventAsync( iotHubClientHandle, eventinstance->messageHandle, SendConfirmationCallback, eventinstance)

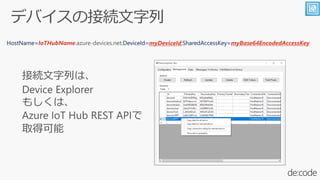

- 30. HostName=IoTHubName.azure-devices.net;DeviceId=myDeviceId;SharedAccessKey=myBase64EncodedAccessKey

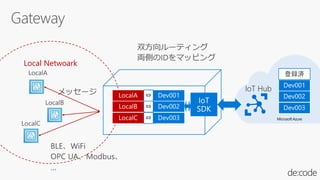

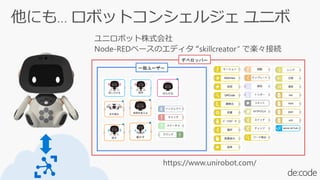

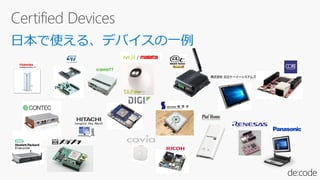

- 36. Microsoft Azure IoT Hub Local Netwoark ? ? ? 登録済

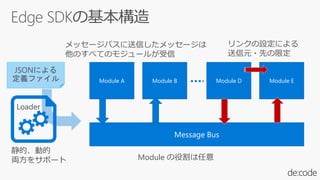

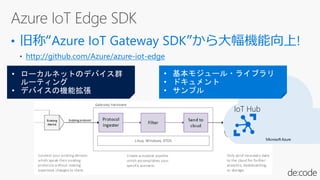

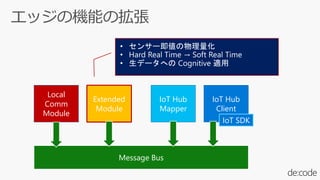

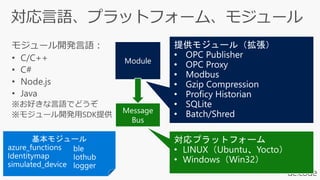

- 38. Message Bus Module A Module B Module D Module E メッセージバスに送信したメッセージは 他のすべてのモジュールが受信 リンクの設定による 送信元?先の限定 Module の役割は任意 JSONによる 定義ファイル 静的、動的 両方をサポート

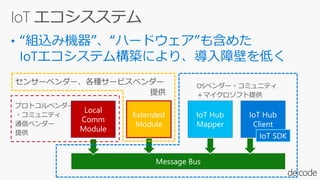

- 39. Message Bus Local Comm Module Extended Module IoT Hub Mapper IoT Hub Client IoT SDK

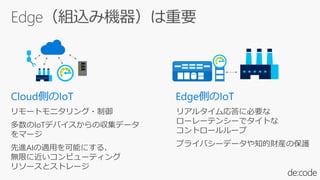

- 43. Gateway Box

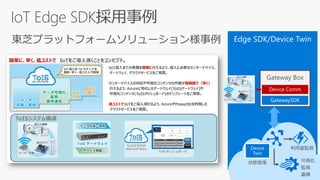

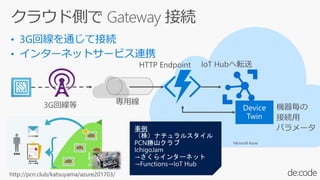

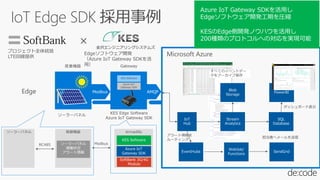

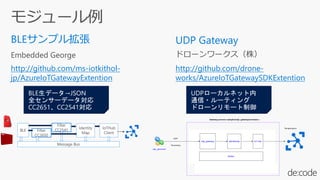

- 44. Stream Analytics PowerBI Blob Storage すべてのイベントデー タをアーカイブ保存 ダッシュボード表示 SQL Database EventHubs ソーラーパネル 制御機器 RC485 ソーラーパネル 稼働状況 アラート情報 Armadillo Modbus Azure IoT Gateway SDK KES Software IoT Hub アラート情報を ルーティング SoftBank 3G/4G Module WebJob/ Functions SendGrid 担当者へメールを送信 Microsoft Azure Edge × 金沢エンジニアリングシステムズ プロジェクト全体統括 LTE回線提供 Edgeソフトウェア開発 （Azure IoT Gateway SDKを活 用） Azure IoT Gateway SDKを活用し Edgeソフトウェア開発工期を圧縮 KESのEdge側開発ノウハウを活用し 200種類のプロトコルへの対応を実現可能
- 45. Message Bus Local Comm Module Extended Module IoT Hub Mapper IoT Hub Client IoT SDK

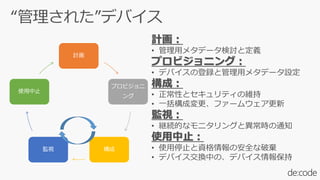

- 48. 計画 プロビジョニ ング 構成監視 使用中止 計画： ? 管理用メタデータ検討と定義 プロビジョニング： ? デバイスの登録と管理用メタデータ設定 構成： ? 正常性とセキュリティの維持 ? 一括構成変更、ファームウェア更新 監視： ? 継続的なモニタリングと異常時の通知 使用中止： ? 使用停止と資格情報の安全な破棄 ? デバイス交換中の、デバイス情報保持

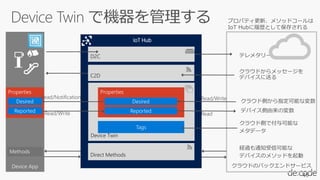

- 49. 49 クラウドのバックエンドサービスDevice App IoT Hub C2D D2C Device Twin Direct Methods テレメタリー クラウドからメッセージを デバイスに送る Properties 経過も通知受信可能な デバイスのメソッドを起動 Properties クラウド側から指定可能な変数 デバイス側由来の変数 クラウド側で付与可能な メタデータ Methods Read/Write Read Read/WriteRead/Notification プロパティ更新、メソッドコールは IoT Hubに履歴として保存される
- 50. Microsoft Azure

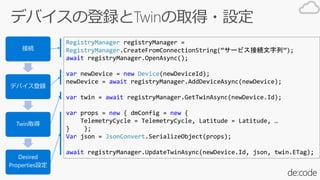

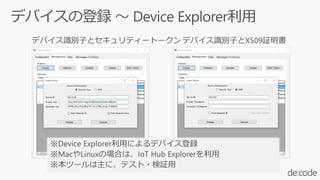

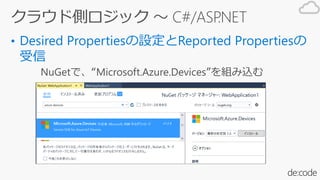

- 52. RegistryManager registryManager = RegistryManager.CreateFromConnectionString(“サービス接続文字列”); await registryManager.OpenAsync(); var newDevice = new Device(newDeviceId); newDevice = await registryManager.AddDeviceAsync(newDevice); var twin = await registryManager.GetTwinAsync(newDevice.Id); var props = new { dmConfig = new { TelemetryCycle = TelemetryCycle, Latitude = Latitude, … } }; Var json = JsonConvert.SerializeObject(props); await registryManager.UpdateTwinAsync(newDevice.Id, json, twin.ETag); 接続 デバイス登録 Twin取得 Desired Properties設定

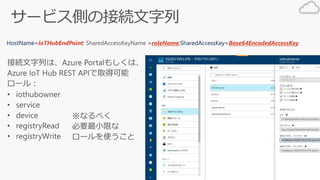

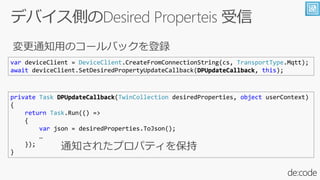

- 54. var deviceClient = DeviceClient.CreateFromConnectionString(cs, TransportType.Mqtt); await deviceClient.SetDesiredPropertyUpdateCallback(DPUpdateCallback, this); private Task DPUpdateCallback(TwinCollection desiredProperties, object userContext) { return Task.Run(() => { var json = desiredProperties.ToJson(); … }); }

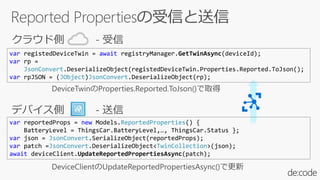

- 55. var registedDeviceTwin = await registryManager.GetTwinAsync(deviceId); var rp = JsonConvert.DeserializeObject(registedDeviceTwin.Properties.Reported.ToJson(); var rpJSON = (JObject)JsonConvert.DeserializeObject(rp); var reportedProps = new Models.ReportedProperties() { BatteryLevel = ThingsCar.BatteryLevel,…, ThingsCar.Status }; var json = JsonConvert.SerializeObject(reportedProps); var patch =JsonConvert.DeserializeObject<TwinCollection>(json); await deviceClient.UpdateReportedPropertiesAsync(patch);

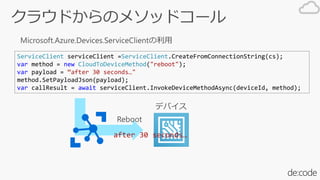

- 56. ServiceClient serviceClient =ServiceClient.CreateFromConnectionString(cs); var method = new CloudToDeviceMethod("reboot"); var payload = “after 30 seconds…" method.SetPayloadJson(payload); var callResult = await serviceClient.InvokeDeviceMethodAsync(deviceId, method); after 30 seconds…

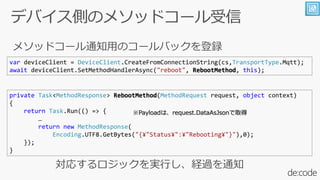

- 57. var deviceClient = DeviceClient.CreateFromConnectionString(cs,TransportType.Mqtt); await deviceClient.SetMethodHandlerAsync("reboot", RebootMethod, this); private Task<MethodResponse> RebootMethod(MethodRequest request, object context) { return Task.Run(() => { … return new MethodResponse( Encoding.UTF8.GetBytes("{?"Status?":?"Rebooting?"}"),0); }); } ※Payloadは、request.DataAsJsonで取得

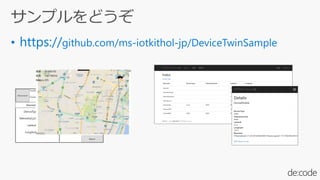

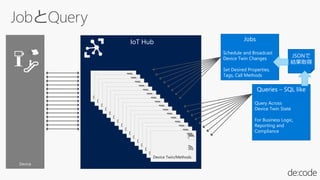

- 59. IoT Hub Device Twin/Methods Device Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Device Twin/Methods Jobs Schedule and Broadcast Device Twin Changes Set Desired Properties, Tags, Call Methods Queries – SQL like Query Across Device Twin State For Business Logic, Reporting and Compliance JSONで 結果取得

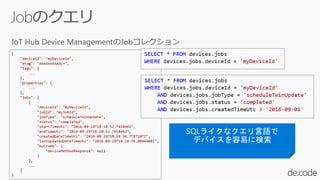

- 60. IoT Hub Device 惭补苍补驳别尘别苍迟の闯辞产コレクション

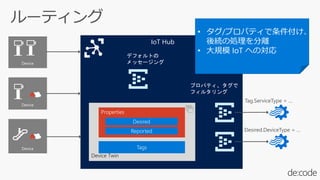

- 61. IoT Hub デフォルトの メッセージングDevice Device Device Device Twin Properties プロパティ、タグで フィルタリング Tag.ServiceType = … Desired.DeviceType = … ? タグ/プロパティで条件付け、 後続の処理を分離 ? 大規模 IoT への対応

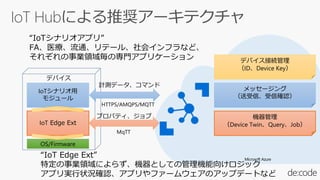

- 62. Microsoft Azure デバイス接続管理 （ID、Device Key） メッセージング （送受信、受信確認） 機器管理 （Device Twin、Query、Job） デバイス IoTシナリオ用 モジュール IoT Edge Ext 計測データ、コマンド HTTPS/AMQPS/MQTT OS/Firmware プロパティ、ジョブ MqTT “IoTシナリオアプリ” FA、医療、流通、リテール、社会インフラなど、 それぞれの事業領域毎の専門アプリケーション “IoT Edge Ext” 特定の事業領域によらず、機器としての管理機能向けロジック アプリ実行状況確認、アプリやファームウェアのアップデートなど

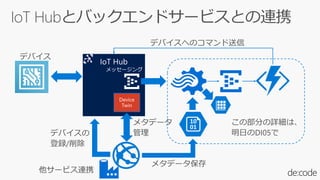

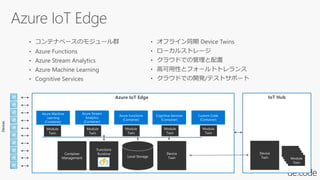

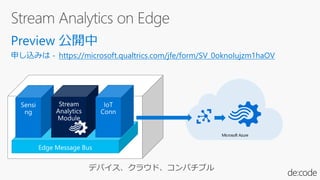

- 65. Azure IoT Edge IoT Hub Devices Local Storage Azure Machine Learning (Container) Functions RuntimeContainer Management Device Twin Device Twin Azure Stream Analytics (Container) Azure Functions (Container) Cognitive Services (Container) Custom Code (Container) Module Twin Module Twin Module Twin Module Twin Module Twin Module Twin Module Twin Module Twin Module Twin Module Twin
