Il documento fornisce un'introduzione all'uso della piattaforma CompactRIO, un sistema PAC per applicazioni industriali di controllo e acquisizione dati, evidenziando la configurazione, gli aspetti hardware e le modalit di programmazione. indirizzato a principianti e include linee guida per l'interfacciamento con PC attraverso LabVIEW, oltre a una panoramica delle operazioni di configurazione e connessione. Viene sottolineata l'importanza di considerazioni come la robustezza e l'affidabilit nei sistemi di controllo dei processi industriali.
Introduzione all'utilizzo del compact rio
- 1. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Introduzione allutilizzo di NI CompactRIO Redatto da: Gabriele Melani Autore Gabriele Melani Pagina 1 di 24
- 2. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Indice Indice ................................................................................................................................... 2 Introduzione ..................................................................................................................... 3 A chi 辿 indirizzato ............................................................................................................. 3 Convenzioni e organizzazione ......................................................................................... 3 1. I sistemi PAC............................................................................................................. 4 2. La piattaforma CompactRIO ..................................................................................... 5 3. Configurazione della scheda di rete del dispositivo Host .......................................... 7 4. Collegare CompactRIO al pc .................................................................................... 7 5. Realizzare un VI in modalit Scan Interface ........................................................... 11 6. Realizzare un VI in modalit LabVIEW FPGA Interface .......................................... 20 Autore Gabriele Melani Pagina 2 di 24

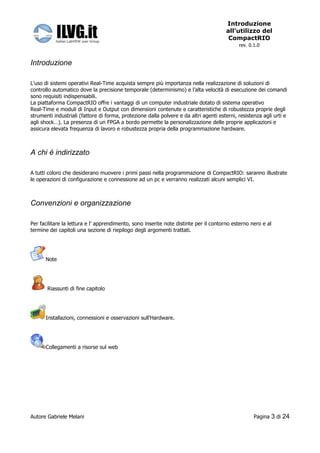

- 3. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Introduzione Luso di sistemi operativi Real-Time acquista sempre pi湛 importanza nella realizzazione di soluzioni di controllo automatico dove la precisione temporale (determinismo) e lalta velocit di esecuzione dei comandi sono requisiti indispensabili. La piattaforma CompactRIO offre i vantaggi di un computer industriale dotato di sistema operativo Real-Time e moduli di Input e Output con dimensioni contenute e caratteristiche di robustezza proprie degli strumenti industriali (fattore di forma, protezione dalla polvere e da altri agenti esterni, resistenza agli urti e agli shock). La presenza di un FPGA a bordo permette la personalizzazione delle proprie applicazioni e assicura elevata frequenza di lavoro e robustezza propria della programmazione hardware. A chi 辿 indirizzato A tutti coloro che desiderano muovere i primi passi nella programmazione di CompactRIO: saranno illustrate le operazioni di configurazione e connessione ad un pc e verranno realizzati alcuni semplici VI. Convenzioni e organizzazione Per facilitare la lettura e l apprendimento, sono inserite note distinte per il contorno esterno nero e al termine dei capitoli una sezione di riepilogo degli argomenti trattati. Note Riassunti di fine capitolo Installazioni, connessioni e osservazioni sullHardware. Collegamenti a risorse sul web Autore Gabriele Melani Pagina 3 di 24

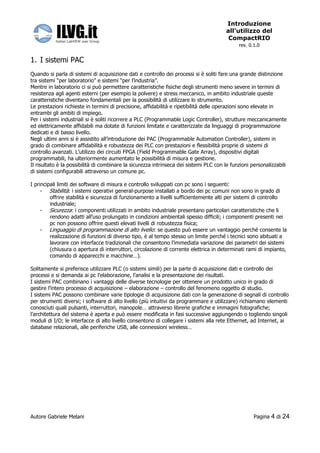

- 4. Introduzione allutilizzo del CompactRIO rev. 0.1.0 1. I sistemi PAC Quando si parla di sistemi di acquisizione dati e controllo dei processi si 竪 soliti fare una grande distinzione tra sistemi per laboratorio e sistemi per lindustria. Mentre in laboratorio ci si pu嘆 permettere caratteristiche fisiche degli strumenti meno severe in termini di resistenza agli agenti esterni (per esempio la polvere) e stress meccanico, in ambito industriale queste caratteristiche diventano fondamentali per la possibilit di utilizzare lo strumento. Le prestazioni richieste in termini di precisione, affidabilit e ripetibilit delle operazioni sono elevate in entrambi gli ambiti di impiego. Per i sistemi industriali si 竪 soliti ricorrere a PLC (Programmable Logic Controller), strutture meccanicamente ed elettricamente affidabili ma dotate di funzioni limitate e caratterizzate da linguaggi di programmazione dedicati e di basso livello. Negli ultimi anni si 竪 assistito allintroduzione dei PAC (Programmable Automation Controller), sistemi in grado di combinare affidabilit e robustezza dei PLC con prestazioni e flessibilit proprie di sistemi di controllo avanzati. Lutilizzo dei circuiti FPGA (Field Programmable Gate Array), dispositivi digitali programmabili, ha ulteriormente aumentato le possibilit di misura e gestione. Il risultato 竪 la possibilit di combinare la sicurezza intrinseca dei sistemi PLC con le funzioni personalizzabili di sistemi configurabili attraverso un comune pc. I principali limiti dei software di misura e controllo sviluppati con pc sono i seguenti: - Stabilit: i sistemi operativi general-purpose installati a bordo dei pc comuni non sono in grado di offrire stabilit e sicurezza di funzionamento a livelli sufficientemente alti per sistemi di controllo industriale; - Sicurezza: i componenti utilizzati in ambito industriale presentano particolari caratteristiche che li rendono adatti alluso prolungato in condizioni ambientali spesso difficili; i componenti presenti nei pc non possono offrire questi elevati livelli di robustezza fisica; - Linguaggio di programmazione di alto livello: se questo pu嘆 essere un vantaggio perch辿 consente la realizzazione di funzioni di diverso tipo, 竪 al tempo stesso un limite perch辿 i tecnici sono abituati a lavorare con interfacce tradizionali che consentono limmediata variazione dei parametri dei sistemi (chiusura o apertura di interruttori, circolazione di corrente elettrica in determinati rami di impianto, comando di apparecchi e macchine). Solitamente si preferisce utilizzare PLC (o sistemi simili) per la parte di acquisizione dati e controllo dei processi e si demanda ai pc lelaborazione, lanalisi e la presentazione dei risultati. I sistemi PAC combinano i vantaggi delle diverse tecnologie per ottenere un prodotto unico in grado di gestire lintero processo di acquisizione elaborazione controllo del fenomeno oggetto di studio. I sistemi PAC possono combinare varie tipologie di acquisizione dati con la generazione di segnali di controllo per strumenti diversi; i software di alto livello (pi湛 intuitivi da programmare e utilizzare) richiamano elementi conosciuti quali pulsanti, interruttori, manopole attraverso librerie grafiche e immagini fotografiche; larchitettura del sistema 竪 aperta e pu嘆 essere modificata in fasi successive aggiungendo o togliendo singoli moduli di I/O; le interfacce di alto livello consentono di collegare i sistemi alla rete Ethernet, ad Internet, ai database relazionali, alle periferiche USB, alle connessioni wireless Autore Gabriele Melani Pagina 4 di 24

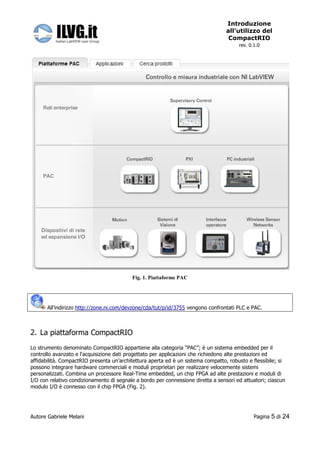

- 5. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 1. Piattaforme PAC Allindirizzo http://zone.ni.com/devzone/cda/tut/p/id/3755 vengono confrontati PLC e PAC. 2. La piattaforma CompactRIO Lo strumento denominato CompactRIO appartiene alla categoria PAC; 竪 un sistema embedded per il controllo avanzato e l'acquisizione dati progettato per applicazioni che richiedono alte prestazioni ed affidabilit. CompactRIO presenta unarchitettura aperta ed 竪 un sistema compatto, robusto e flessibile; si possono integrare hardware commerciali e moduli proprietari per realizzare velocemente sistemi personalizzati. Combina un processore Real-Time embedded, un chip FPGA ad alte prestazioni e moduli di I/O con relativo condizionamento di segnale a bordo per connessione diretta a sensori ed attuatori; ciascun modulo I/O 竪 connesso con il chip FPGA (Fig. 2). Autore Gabriele Melani Pagina 5 di 24

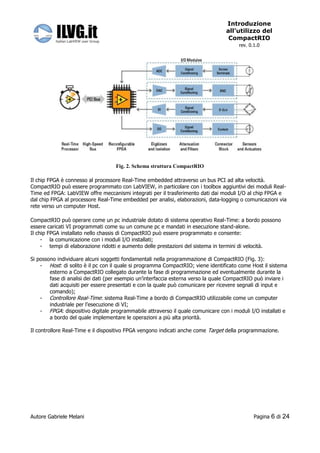

- 6. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 2. Schema struttura CompactRIO Il chip FPGA 竪 connesso al processore Real-Time embedded attraverso un bus PCI ad alta velocit. CompactRIO pu嘆 essere programmato con LabVIEW, in particolare con i toolbox aggiuntivi dei moduli Real- Time ed FPGA: LabVIEW offre meccanismi integrati per il trasferimento dati dai moduli I/O al chip FPGA e dal chip FPGA al processore Real-Time embedded per analisi, elaborazioni, data-logging o comunicazioni via rete verso un computer Host. CompactRIO pu嘆 operare come un pc industriale dotato di sistema operativo Real-Time: a bordo possono essere caricati VI programmati come su un comune pc e mandati in esecuzione stand-alone. Il chip FPGA installato nello chassis di CompactRIO pu嘆 essere programmato e consente: - la comunicazione con i moduli I/O installati; - tempi di elaborazione ridotti e aumento delle prestazioni del sistema in termini di velocit. Si possono individuare alcuni soggetti fondamentali nella programmazione di CompactRIO (Fig. 3): - Host: di solito 竪 il pc con il quale si programma CompactRIO; viene identificato come Host il sistema esterno a CompactRIO collegato durante la fase di programmazione ed eventualmente durante la fase di analisi dei dati (per esempio uninterfaccia esterna verso la quale CompactRIO pu嘆 inviare i dati acquisiti per essere presentati e con la quale pu嘆 comunicare per ricevere segnali di input e comando); - Controllore Real-Time: sistema Real-Time a bordo di CompactRIO utilizzabile come un computer industriale per lesecuzione di VI; - FPGA: dispositivo digitale programmabile attraverso il quale comunicare con i moduli I/O installati e a bordo del quale implementare le operazioni a pi湛 alta priorit. Il controllore Real-Time e il dispositivo FPGA vengono indicati anche come Target della programmazione. Autore Gabriele Melani Pagina 6 di 24

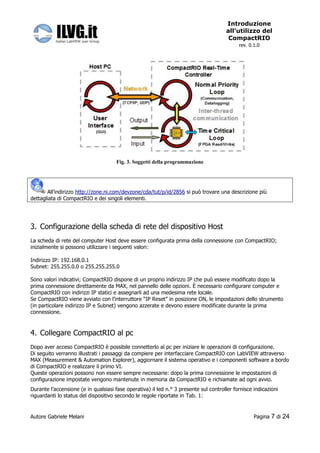

- 7. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 3. Soggetti della programmazione Allindirizzo http://zone.ni.com/devzone/cda/tut/p/id/2856 si pu嘆 trovare una descrizione pi湛 dettagliata di CompactRIO e dei singoli elementi. 3. Configurazione della scheda di rete del dispositivo Host La scheda di rete del computer Host deve essere configurata prima della connessione con CompactRIO; inizialmente si possono utilizzare i seguenti valori: Indirizzo IP: 192.168.0.1 Subnet: 255.255.0.0 o 255.255.255.0 Sono valori indicativi; CompactRIO dispone di un proprio indirizzo IP che pu嘆 essere modificato dopo la prima connessione direttamente da MAX, nel pannello delle opzioni. necessario configurare computer e CompactRIO con indirizzi IP statici e assegnarli ad una medesima rete locale. Se CompactRIO viene avviato con linterruttore IP Reset in posizione ON, le impostazioni dello strumento (in particolare indirizzo IP e Subnet) vengono azzerate e devono essere modificate durante la prima connessione. 4. Collegare CompactRIO al pc Dopo aver acceso CompactRIO 竪 possibile connetterlo al pc per iniziare le operazioni di configurazione. Di seguito verranno illustrati i passaggi da compiere per interfacciare CompactRIO con LabVIEW attraverso MAX (Measurement & Automation Explorer), aggiornare il sistema operativo e i componenti software a bordo di CompactRIO e realizzare il primo VI. Queste operazioni possono non essere sempre necessarie: dopo la prima connessione le impostazioni di configurazione impostate vengono mantenute in memoria da CompactRIO e richiamate ad ogni avvio. Durante laccensione (e in qualsiasi fase operativa) il led n.属 3 presente sul controller fornisce indicazioni riguardanti lo status del dispositivo secondo le regole riportate in Tab. 1: Autore Gabriele Melani Pagina 7 di 24

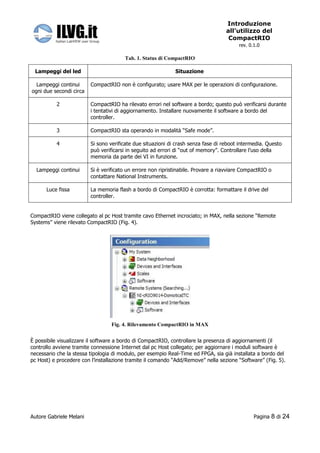

- 8. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Tab. 1. Status di CompactRIO Lampeggi del led Situazione Lampeggi continui CompactRIO non 竪 configurato; usare MAX per le operazioni di configurazione. ogni due secondi circa 2 CompactRIO ha rilevato errori nel software a bordo; questo pu嘆 verificarsi durante i tentativi di aggiornamento. Installare nuovamente il software a bordo del controller. 3 CompactRIO sta operando in modalit Safe mode. 4 Si sono verificate due situazioni di crash senza fase di reboot intermedia. Questo pu嘆 verificarsi in seguito ad errori di out of memory. Controllare luso della memoria da parte dei VI in funzione. Lampeggi continui Si 竪 verificato un errore non ripristinabile. Provare a riavviare CompactRIO o contattare National Instruments. Luce fissa La memoria flash a bordo di CompactRIO 竪 corrotta: formattare il drive del controller. CompactRIO viene collegato al pc Host tramite cavo Ethernet incrociato; in MAX, nella sezione Remote Systems viene rilevato CompactRIO (Fig. 4). Fig. 4. Rilevamento CompactRIO in MAX possibile visualizzare il software a bordo di CompactRIO, controllare la presenza di aggiornamenti (il controllo avviene tramite connessione Internet dal pc Host collegato; per aggiornare i moduli software 竪 necessario che la stessa tipologia di modulo, per esempio Real-Time ed FPGA, sia gi installata a bordo del pc Host) e procedere con linstallazione tramite il comando Add/Remove nella sezione Software (Fig. 5). Autore Gabriele Melani Pagina 8 di 24

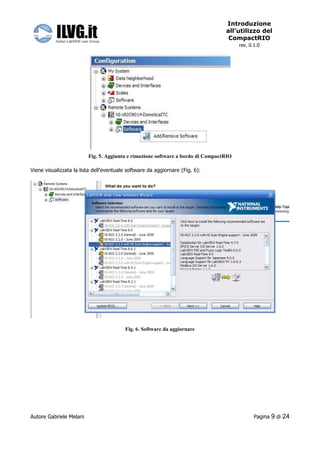

- 9. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 5. Aggiunta e rimozione software a bordo di CompactRIO Viene visualizzata la lista delleventuale software da aggiornare (Fig. 6): Fig. 6. Software da aggiornare Autore Gabriele Melani Pagina 9 di 24

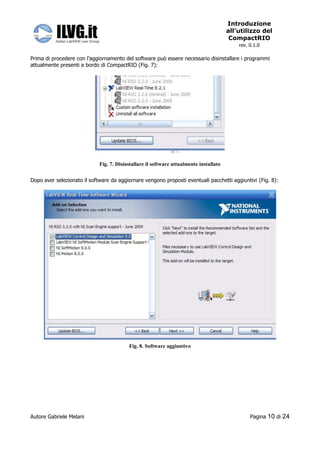

- 10. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Prima di procedere con laggiornamento del software pu嘆 essere necessario disinstallare i programmi attualmente presenti a bordo di CompactRIO (Fig. 7): Fig. 7. Disinstallare il software attualmente installato Dopo aver selezionato il software da aggiornare vengono proposti eventuali pacchetti aggiuntivi (Fig. 8): Fig. 8. Software aggiuntivo Autore Gabriele Melani Pagina 10 di 24

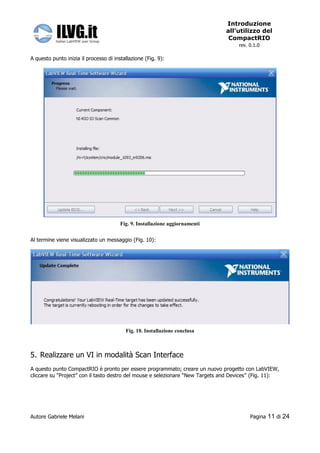

- 11. Introduzione allutilizzo del CompactRIO rev. 0.1.0 A questo punto inizia il processo di installazione (Fig. 9): Fig. 9. Installazione aggiornamenti Al termine viene visualizzato un messaggio (Fig. 10): Fig. 10. Installazione conclusa 5. Realizzare un VI in modalit Scan Interface A questo punto CompactRIO 竪 pronto per essere programmato; creare un nuovo progetto con LabVIEW, cliccare su Project con il tasto destro del mouse e selezionare New Targets and Devices (Fig. 11): Autore Gabriele Melani Pagina 11 di 24

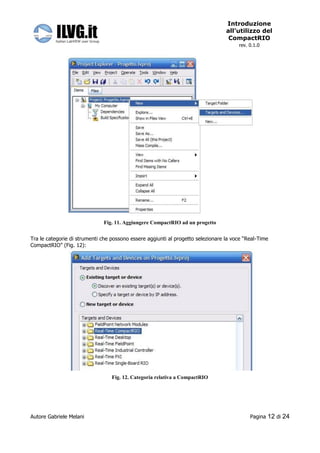

- 12. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 11. Aggiungere CompactRIO ad un progetto Tra le categorie di strumenti che possono essere aggiunti al progetto selezionare la voce Real-Time CompactRIO (Fig. 12): Fig. 12. Categoria relativa a CompactRIO Autore Gabriele Melani Pagina 12 di 24

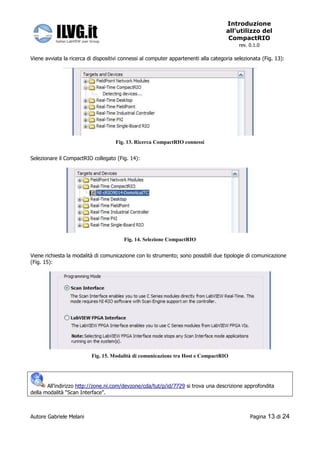

- 13. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Viene avviata la ricerca di dispositivi connessi al computer appartenenti alla categoria selezionata (Fig. 13): Fig. 13. Ricerca CompactRIO connessi Selezionare il CompactRIO collegato (Fig. 14): Fig. 14. Selezione CompactRIO Viene richiesta la modalit di comunicazione con lo strumento; sono possibili due tipologie di comunicazione (Fig. 15): Fig. 15. Modalit di comunicazione tra Host e CompactRIO Allindirizzo http://zone.ni.com/devzone/cda/tut/p/id/7729 si trova una descrizione approfondita della modalit Scan Interface. Autore Gabriele Melani Pagina 13 di 24

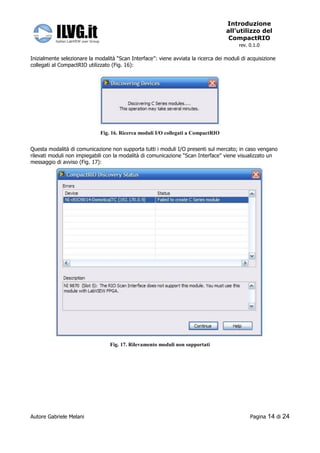

- 14. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Inizialmente selezionare la modalit Scan Interface: viene avviata la ricerca dei moduli di acquisizione collegati al CompactRIO utilizzato (Fig. 16): Fig. 16. Ricerca moduli I/O collegati a CompactRIO Questa modalit di comunicazione non supporta tutti i moduli I/O presenti sul mercato; in caso vengano rilevati moduli non impiegabili con la modalit di comunicazione Scan Interface viene visualizzato un messaggio di avviso (Fig. 17): Fig. 17. Rilevamento moduli non supportati Autore Gabriele Melani Pagina 14 di 24

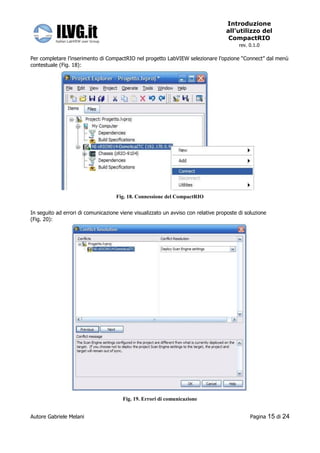

- 15. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Per completare linserimento di CompactRIO nel progetto LabVIEW selezionare lopzione Connect dal men湛 contestuale (Fig. 18): Fig. 18. Connessione del CompactRIO In seguito ad errori di comunicazione viene visualizzato un avviso con relative proposte di soluzione (Fig. 20): Fig. 19. Errori di comunicazione Autore Gabriele Melani Pagina 15 di 24

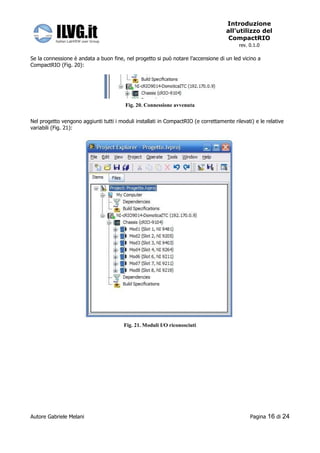

- 16. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Se la connessione 竪 andata a buon fine, nel progetto si pu嘆 notare laccensione di un led vicino a CompactRIO (Fig. 20): Fig. 20. Connessione avvenuta Nel progetto vengono aggiunti tutti i moduli installati in CompactRIO (e correttamente rilevati) e le relative variabili (Fig. 21): Fig. 21. Moduli I/O riconosciuti Autore Gabriele Melani Pagina 16 di 24

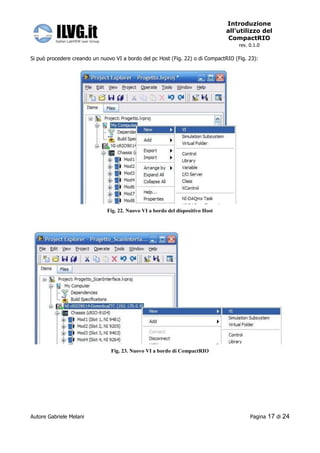

- 17. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Si pu嘆 procedere creando un nuovo VI a bordo del pc Host (Fig. 22) o di CompactRIO (Fig. 23): Fig. 22. Nuovo VI a bordo del dispositivo Host Fig. 23. Nuovo VI a bordo di CompactRIO Autore Gabriele Melani Pagina 17 di 24

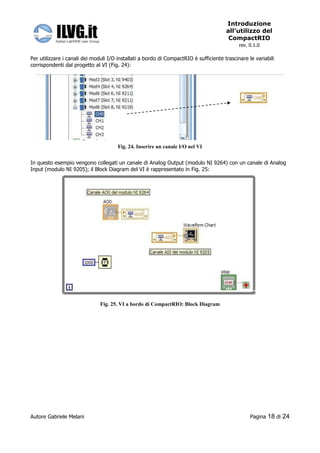

- 18. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Per utilizzare i canali dei moduli I/O installati a bordo di CompactRIO 竪 sufficiente trascinare le variabili corrispondenti dal progetto al VI (Fig. 24): Fig. 24. Inserire un canale I/O nel VI In questo esempio vengono collegati un canale di Analog Output (modulo NI 9264) con un canale di Analog Input (modulo NI 9205); il Block Diagram del VI 竪 rappresentato in Fig. 25: Fig. 25. VI a bordo di CompactRIO: Block Diagram Autore Gabriele Melani Pagina 18 di 24

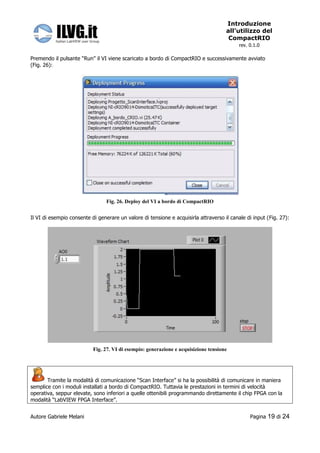

- 19. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Premendo il pulsante Run il VI viene scaricato a bordo di CompactRIO e successivamente avviato (Fig. 26): Fig. 26. Deploy del VI a bordo di CompactRIO Il VI di esempio consente di generare un valore di tensione e acquisirla attraverso il canale di input (Fig. 27): Fig. 27. VI di esempio: generazione e acquisizione tensione Tramite la modalit di comunicazione Scan Interface si ha la possibilit di comunicare in maniera semplice con i moduli installati a bordo di CompactRIO. Tuttavia le prestazioni in termini di velocit operativa, seppur elevate, sono inferiori a quelle ottenibili programmando direttamente il chip FPGA con la modalit LabVIEW FPGA Interface. Autore Gabriele Melani Pagina 19 di 24

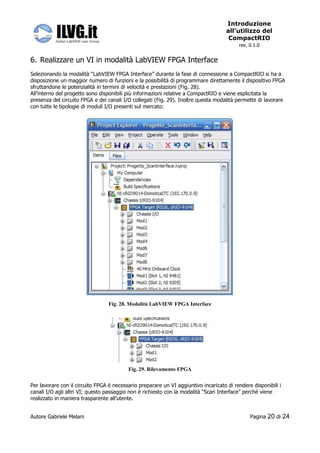

- 20. Introduzione allutilizzo del CompactRIO rev. 0.1.0 6. Realizzare un VI in modalit LabVIEW FPGA Interface Selezionando la modalit LabVIEW FPGA Interface durante la fase di connessione a CompactRIO si ha a disposizione un maggior numero di funzioni e la possibilit di programmare direttamente il dispositivo FPGA sfruttandone le potenzialit in termini di velocit e prestazioni (Fig. 28). Allinterno del progetto sono disponibili pi湛 informazioni relative a CompactRIO e viene esplicitata la presenza del circuito FPGA e dei canali I/O collegati (Fig. 29). Inoltre questa modalit permette di lavorare con tutte le tipologie di moduli I/O presenti sul mercato: Fig. 28. Modalit LabVIEW FPGA Interface Fig. 29. Rilevamento FPGA Per lavorare con il circuito FPGA 竪 necessario preparare un VI aggiuntivo incaricato di rendere disponibili i canali I/O agli altri VI; questo passaggio non 竪 richiesto con la modalit Scan Interface perch辿 viene realizzato in maniera trasparente allutente. Autore Gabriele Melani Pagina 20 di 24

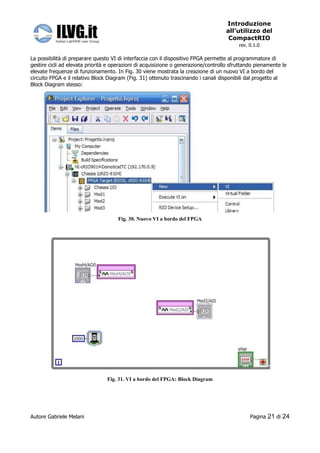

- 21. Introduzione allutilizzo del CompactRIO rev. 0.1.0 La possibilit di preparare questo VI di interfaccia con il dispositivo FPGA permette al programmatore di gestire cicli ad elevata priorit e operazioni di acquisizione o generazione/controllo sfruttando pienamente le elevate frequenze di funzionamento. In Fig. 30 viene mostrata la creazione di un nuovo VI a bordo del circuito FPGA e il relativo Block Diagram (Fig. 31) ottenuto trascinando i canali disponibili dal progetto al Block Diagram stesso: Fig. 30. Nuovo VI a bordo del FPGA Fig. 31. VI a bordo del FPGA: Block Diagram Autore Gabriele Melani Pagina 21 di 24

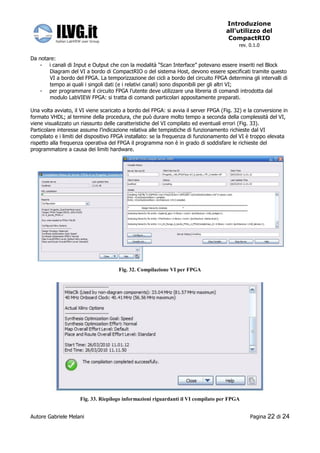

- 22. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Da notare: - i canali di Input e Output che con la modalit Scan Interface potevano essere inseriti nel Block Diagram del VI a bordo di CompactRIO o del sistema Host, devono essere specificati tramite questo VI a bordo del FPGA. La temporizzazione dei cicli a bordo del circuito FPGA determina gli intervalli di tempo ai quali i singoli dati (e i relativi canali) sono disponibili per gli altri VI; - per programmare il circuito FPGA lutente deve utilizzare una libreria di comandi introdotta dal modulo LabVIEW FPGA: si tratta di comandi particolari appositamente preparati. Una volta avviato, il VI viene scaricato a bordo del FPGA: si avvia il server FPGA (Fig. 32) e la conversione in formato VHDL; al termine della procedura, che pu嘆 durare molto tempo a seconda della complessit del VI, viene visualizzato un riassunto delle caratteristiche del VI compilato ed eventuali errori (Fig. 33). Particolare interesse assume lindicazione relativa alle tempistiche di funzionamento richieste dal VI compilato e i limiti del dispositivo FPGA installato: se la frequenza di funzionamento del VI 竪 troppo elevata rispetto alla frequenza operativa del FPGA il programma non 竪 in grado di soddisfare le richieste del programmatore a causa dei limiti hardware. Fig. 32. Compilazione VI per FPGA Fig. 33. Riepilogo informazioni riguardanti il VI compilato per FPGA Autore Gabriele Melani Pagina 22 di 24

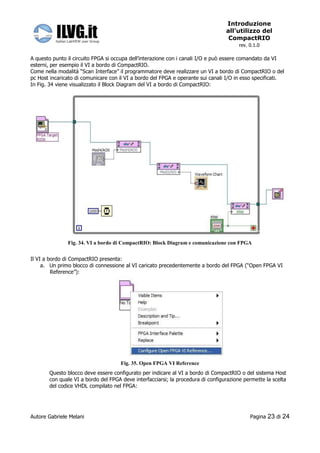

- 23. Introduzione allutilizzo del CompactRIO rev. 0.1.0 A questo punto il circuito FPGA si occupa dellinterazione con i canali I/O e pu嘆 essere comandato da VI esterni, per esempio il VI a bordo di CompactRIO. Come nella modalit Scan Interface il programmatore deve realizzare un VI a bordo di CompactRIO o del pc Host incaricato di comunicare con il VI a bordo del FPGA e operante sui canali I/O in esso specificati. In Fig. 34 viene visualizzato il Block Diagram del VI a bordo di CompactRIO: Fig. 34. VI a bordo di CompactRIO: Block Diagram e comunicazione con FPGA Il VI a bordo di CompactRIO presenta: a. Un primo blocco di connessione al VI caricato precedentemente a bordo del FPGA (Open FPGA VI Reference): Fig. 35. Open FPGA VI Reference Questo blocco deve essere configurato per indicare al VI a bordo di CompactRIO o del sistema Host con quale VI a bordo del FPGA deve interfacciarsi; la procedura di configurazione permette la scelta del codice VHDL compilato nel FPGA: Autore Gabriele Melani Pagina 23 di 24

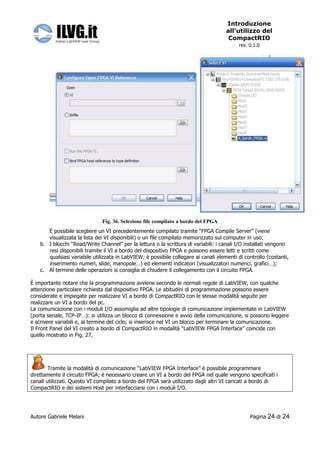

- 24. Introduzione allutilizzo del CompactRIO rev. 0.1.0 Fig. 36. Selezione file compilato a bordo del FPGA possibile scegliere un VI precedentemente compilato tramite FPGA Compile Server (viene visualizzata la lista dei VI disponibili) o un file compilato memorizzato sul computer in uso; b. I blocchi Read/Write Channel per la lettura o la scrittura di variabili: i canali I/O installati vengono resi disponibili tramite il VI a bordo del dispositivo FPGA e possono essere letti e scritti come qualsiasi variabile utilizzata in LabVIEW; 竪 possibile collegare ai canali elementi di controllo (costanti, inserimento numeri, slide, manopole) ed elementi indicatori (visualizzatori numerici, grafici); c. Al termine delle operazioni si consiglia di chiudere il collegamento con il circuito FPGA. importante notare che la programmazione avviene secondo le normali regole di LabVIEW, con qualche attenzione particolare richiesta dal dispositivo FPGA. Le abitudini di programmazione possono essere considerate e impiegate per realizzare VI a bordo di CompactRIO con le stesse modalit seguite per realizzare un VI a bordo del pc. La comunicazione con i moduli I/O assomiglia ad altre tipologie di comunicazione implementate in LabVIEW (porta seriale, TCP-IP): si utilizza un blocco di connessione e avvio della comunicazione, si possono leggere e scrivere variabili e, al termine del ciclo, si inserisce nel VI un blocco per terminare la comunicazione. Il Front Panel del VI creato a bordo di CompactRIO in modalit LabVIEW FPGA Interface coincide con quello mostrato in Fig. 27. Tramite la modalit di comunicazione LabVIEW FPGA Interface 竪 possibile programmare direttamente il circuito FPGA; 竪 necessario creare un VI a bordo del FPGA nel quale vengono specificati i canali utilizzati. Questo VI compilato a bordo del FPGA sar utilizzato dagli altri VI caricati a bordo di CompactRIO e dei sistemi Host per interfacciarsi con i moduli I/O. Autore Gabriele Melani Pagina 24 di 24
