Rangkaian sirine

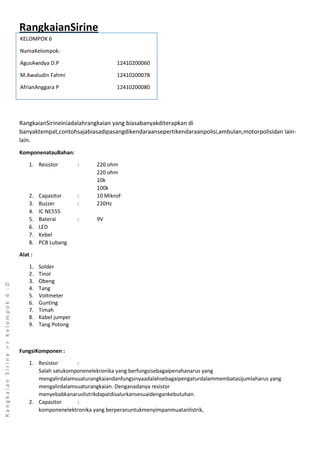

- 1. RangkaianSirine>>Kelompok6:D RangkaianSirine RangkaianSirineiniadalahrangkaian yang biasabanyakditerapkan di banyaktempat,contohsajabiasadipasangdikendaraansepertikendaraanpolisi,ambulan,motorpolisidan lain- lain. KomponenatauBahan: 1. Resistor : 220 ohm 220 ohm 10k 100k 2. Capasitor : 10 MikroF 3. Buzzer : 220Hz 4. IC NE555 5. Baterai : 9V 6. LED 7. Kebel 8. PCB Lubang Alat : 1. Solder 2. Tinol 3. Obeng 4. Tang 5. Voltmeter 6. Gunting 7. Timah 8. Kabel jumper 9. Tang Potong FungsiKomponen : 1. Resistor : Salah satukomponenelekronika yang berfungsisebagaipenahanarus yang mengalirdalamsuaturangkaiandanfungsinyaadalahsebagaipengaturdalammembatasijumlaharus yang mengalirdalamsuaturangkaian. Denganadanya resistor menyebabkanaruslistrikdapatdisalurkansesuaidengankebutuhan. 2. Capasitor : komponenelektronika yang berperanuntukmenyimpanmuatanlistrik, KELOMPOK 6 NamaKelompok: AgusAwidya D.P 12410200060 M.Awaludin Fahmi 12410200078 AfrianAnggara P 12410200080

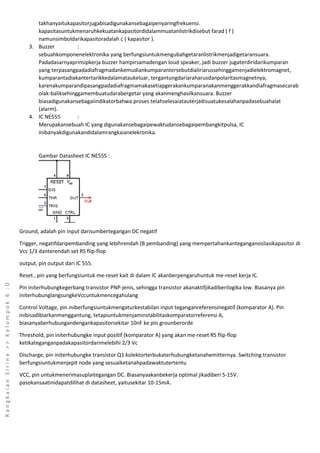

- 2. RangkaianSirine>>Kelompok6:D takhanyaitukapasitorjugabisadigunakansebagaipenyaringfrekuensi. kapasitasuntukmenaruhkekuatankapasitordidalammuatanlistrikdisebut farad ( f ) namunsimboldarikapasitoradalah c ( kapasitor ). 3. Buzzer : sebuahkomponenelektronika yang berfungsiuntukmengubahgetaranlistrikmenjadigetaransuara. Padadasarnyaprinsipkerja buzzer hampirsamadengan loud speaker, jadi buzzer jugaterdiridarikumparan yang terpasangpadadiafragmadankemudiankumparantersebutdialiriarussehinggamenjadielektromagnet, kumparantadiakantertarikkedalamataukeluar, tergantungdariaraharusdanpolaritasmagnetnya, karenakumparandipasangpadadiafragmamakasetiapgerakankumparanakanmenggerakkandiafragmasecarab olak-baliksehinggamembuatudarabergetar yang akanmenghasilkansuara. Buzzer biasadigunakansebagaiindikatorbahwa proses telahselesaiatauterjadisuatukesalahanpadasebuahalat (alarm). 4. IC NE555 : Merupakansebuah IC yang digunakansebagaipewaktudansebagaipembangkitpulsa, IC inibanyakdigunakandidalamrangkaianelekronika. Gambar Datasheet IC NE555 : Ground, adalah pin input darisumbertegangan DC negatif Trigger, negatifdaripembanding yang lebihrendah (B pembanding) yang mempertahankanteganganosilasikapasitor di Vcc 1/3 danterendah set RS flip-flop output, pin output dari IC 555. Reset , pin yang berfungsiuntuk me-reset kait di dalam IC akanberpengaruhuntuk me-reset kerja IC. Pin initerhubungkegerbang transistor PNP-jenis, sehingga transistor akanaktifjikadiberilogika low. Biasanya pin initerhubunglangsungkeVccuntukmencegahulang Control Voltage, pin iniberfungsiuntukmengaturkestabilan input teganganreferensinegatif (komparator A). Pin inibisadibiarkanmenggantung, tetapiuntukmenjaminstabilitaskomparatorreferensi A, biasanyaberhubungandengankapasitorsekitar 10nF ke pin grounberorde Threshold, pin initerhubungke input positif (komparator A) yang akan me-reset RS flip-flop ketikateganganpadakapasitordarimelebihi 2/3 Vc Discharge, pin initerhubungke transistor Q1 kolektorterbukaterhubungketanahemitternya. Switching transistor berfungsiuntukmenjepit node yang sesuaiketanahpadawaktutertentu VCC, pin untukmenerimasuplaitegangan DC. Biasanyaakanbekerja optimal jikadiberi 5-15V. pasokansaatinidapatdilihat di datasheet, yaitusekitar 10-15mA.

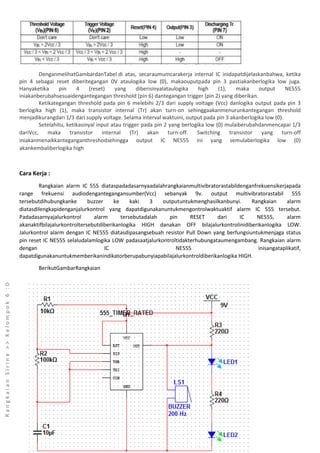

- 3. RangkaianSirine>>Kelompok6:D DenganmelihatGambardanTabel di atas, secaraumumcarakerja internal IC inidapatdijelaskanbahwa, ketika pin 4 sebagai reset diberitegangan 0V ataulogika low (0), makaouputpada pin 3 pastiakanberlogika low juga. Hanyaketika pin 4 (reset) yang diberisinyalataulogika high (1), maka output NE555 iniakanberubahsesuaidengantegangan threshold (pin 6) dantegangan trigger (pin 2) yang diberikan. Ketikategangan threshold pada pin 6 melebihi 2/3 dari supply voltage (Vcc) danlogika output pada pin 3 berlogika high (1), maka transistor internal (Tr) akan turn-on sehinggaakanmenurunkantegangan threshold menjadikurangdari 1/3 dari supply voltage. Selama interval waktuini, output pada pin 3 akanberlogika low (0). Setelahitu, ketikasinyal input atau trigger pada pin 2 yang berlogika low (0) mulaiberubahdanmencapai 1/3 dariVcc, maka transistor internal (Tr) akan turn-off. Switching transistor yang turn-off iniakanmenaikkanteganganthreshodsehingga output IC NE555 ini yang semulaberlogika low (0) akankembaliberlogika high Cara Kerja : Rangkaian alarm IC 555 diataspadadasarnyaadalahrangkaianmultivibratorastabildenganfrekuensikerjapada range frekuensi audiodengantegangansumber(Vcc) sebanyak 9v. output multivibratorastabil 555 tersebutdihubungkanke buzzer ke kaki 3 outputuntukmenghasilkanbunyi. Rangkaian alarm diatasdilengkapidenganjalurkontrol yang dapatdigunakanuntukmengontrolwaktuaktif alarm IC 555 tersebut. Padadasarnyajalurkontrol alarm tersebutadalah pin RESET dari IC NE555, alarm akanaktifbilajalurkontroltersebutdiberikanlogika HIGH danakan OFF bilajalurkontrolinidiberikanlogika LOW. Jalurkontrol alarm dengan IC NE555 diatasdipasangsebuah resistor Pull Down yang berfungsiuntukmenjaga status pin reset IC NE555 selaludalamlogika LOW padasaatjalurkontroltidakterhubungataumengambang. Rangkaian alarm dengan IC NE555 inisangataplikatif, dapatdigunakanuntukmemberikanindikatorberupabunyiapabilajalurkontroldiberikanlogika HIGH. BerikutGambarRangkaian
