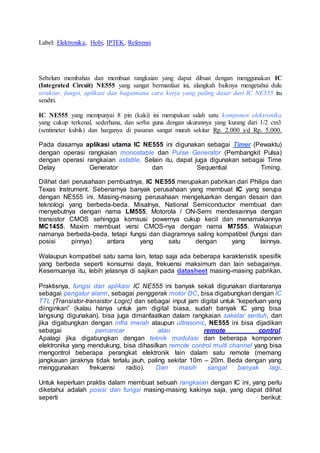

- 1. Label: Elektronika, Hobi, IPTEK, Referensi Sebelum membahas dan membuat rangkaian yang dapat dibuat dengan menggunakan IC (Integrated Circuit) NE555 yang sangat bermanfaat ini, alangkah baiknya mengetahui dulu struktur, fungsi, aplikasi dan bagaimana cara kerja yang paling dasar dari IC NE555 itu sendiri. IC NE555 yang mempunyai 8 pin (kaki) ini merupakan salah satu komponen elektronika yang cukup terkenal, sederhana, dan serba guna dengan ukurannya yang kurang dari 1/2 cm3 (sentimeter kubik) dan harganya di pasaran sangat murah sekitar Rp. 2.000 s/d Rp. 5.000. Pada dasarnya aplikasi utama IC NE555 ini digunakan sebagai Timer (Pewaktu) dengan operasi rangkaian monostable dan Pulse Generator (Pembangkit Pulsa) dengan operasi rangkaian astable. Selain itu, dapat juga digunakan sebagai Time Delay Generator dan Sequential Timing. Dilihat dari perusahaan pembuatnya, IC NE555 merupakan pabrikan dari Philips dan Texas Instrument. Sebenarnya banyak perusahaan yang membuat IC yang serupa dengan NE555 ini. Masing-masing perusahaan mengeluarkan dengan desain dan teknologi yang berbeda-beda. Misalnya, National Semiconductor membuat dan menyebutnya dengan nama LM555, Motorola / ON-Semi mendesainnya dengan transistor CMOS sehingga komsusi powernya cukup kecil dan menamakannya MC1455. Maxim membuat versi CMOS-nya dengan nama M7555. Walaupun namanya berbeda-beda, tetapi fungsi dan diagramnya saling kompatibel (fungsi dan posisi pinnya) antara yang satu dengan yang lainnya. Walaupun kompatibel satu sama lain, tetap saja ada beberapa karakteristik spesifik yang berbeda seperti konsumsi daya, frekuensi maksimum dan lain sebagainya. Kesemuanya itu, lebih jelasnya di sajikan pada datasheet masing-masing pabrikan. Praktisnya, fungsi dan aplikasi IC NE555 ini banyak sekali digunakan diantaranya sebagai pengatur alarm, sebagai penggerak motor DC, bisa digabungkan dengan IC TTL (Transistor-transistor Logic) dan sebagai input jam digital untuk keperluan yang diinginkan (kalau hanya untuk jam digital biasa, sudah banyak IC yang bisa langsung digunakan), bisa juga dimanfaatkan dalam rangkaian sakelar sentuh, dan jika digabungkan dengan infra merah ataupun ultrasonic, NE555 ini bisa dijadikan sebagai pemancar atau remote control. Apalagi jika digabungkan dengan teknik modulasi dan beberapa komponen elektronika yang mendukung, bisa dihasilkan remote control multi channel yang bisa mengontrol beberapa perangkat elektronik lain dalam satu remote (memang jangkauan jaraknya tidak terlalu jauh, paling sekitar 10m 20m. Beda dengan yang menggunakan frekuensi radio). Dan masih sangat banyak lagi. Untuk keperluan praktis dalam membuat sebuah rangkaian dengan IC ini, yang perlu diketahui adalah posisi dan fungsi masing-masing kakinya saja, yang dapat dilihat seperti berikut:

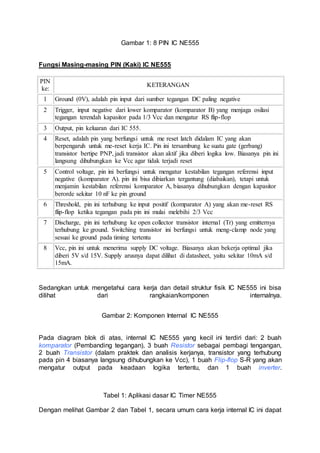

- 2. Gambar 1: 8 PIN IC NE555 Fungsi Masing-masing PIN (Kaki) IC NE555 PIN ke: KETERANGAN 1 Ground (0V), adalah pin input dari sumber tegangan DC paling negative 2 Trigger, input negative dari lower komparator (komparator B) yang menjaga osilasi tegangan terendah kapasitor pada 1/3 Vcc dan mengatur RS flip-flop 3 Output, pin keluaran dari IC 555. 4 Reset, adalah pin yang berfungsi untuk me reset latch didalam IC yang akan berpengaruh untuk me-reset kerja IC. Pin ini tersambung ke suatu gate (gerbang) transistor bertipe PNP, jadi transistor akan aktif jika diberi logika low. Biasanya pin ini langsung dihubungkan ke Vcc agar tidak terjadi reset 5 Control voltage, pin ini berfungsi untuk mengatur kestabilan tegangan referensi input negative (komparator A). pin ini bisa dibiarkan tergantung (diabaikan), tetapi untuk menjamin kestabilan referensi komparator A, biasanya dihubungkan dengan kapasitor berorde sekitar 10 nF ke pin ground 6 Threshold, pin ini terhubung ke input positif (komparator A) yang akan me-reset RS flip-flop ketika tegangan pada pin ini mulai melebihi 2/3 Vcc 7 Discharge, pin ini terhubung ke open collector transistor internal (Tr) yang emitternya terhubung ke ground. Switching transistor ini berfungsi untuk meng-clamp node yang sesuai ke ground pada timing tertentu 8 Vcc, pin ini untuk menerima supply DC voltage. Biasanya akan bekerja optimal jika diberi 5V s/d 15V. Supply arusnya dapat dilihat di datasheet, yaitu sekitar 10mA s/d 15mA. Sedangkan untuk mengetahui cara kerja dan detail struktur fisik IC NE555 ini bisa dilihat dari rangkaian/komponen internalnya. Gambar 2: Komponen Internal IC NE555 Pada diagram blok di atas, internal IC NE555 yang kecil ini terdiri dari: 2 buah komparator (Pembanding tegangan), 3 buah Resistor sebagai pembagi tengangan, 2 buah Transistor (dalam praktek dan analisis kerjanya, transistor yang terhubung pada pin 4 biasanya langsung dihubungkan ke Vcc), 1 buah Flip-flop S-R yang akan mengatur output pada keadaan logika tertentu, dan 1 buah inverter. Tabel 1: Aplikasi dasar IC Timer NE555 Dengan melihat Gambar 2 dan Tabel 1, secara umum cara kerja internal IC ini dapat

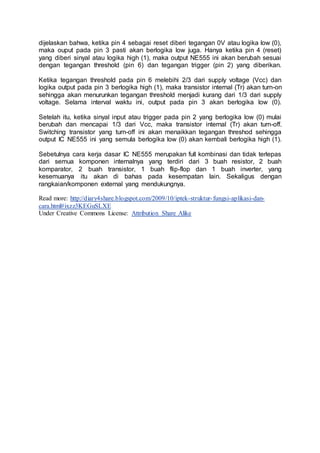

- 3. dijelaskan bahwa, ketika pin 4 sebagai reset diberi tegangan 0V atau logika low (0), maka ouput pada pin 3 pasti akan berlogika low juga. Hanya ketika pin 4 (reset) yang diberi sinyal atau logika high (1), maka output NE555 ini akan berubah sesuai dengan tegangan threshold (pin 6) dan tegangan trigger (pin 2) yang diberikan. Ketika tegangan threshold pada pin 6 melebihi 2/3 dari supply voltage (Vcc) dan logika output pada pin 3 berlogika high (1), maka transistor internal (Tr) akan turn-on sehingga akan menurunkan tegangan threshold menjadi kurang dari 1/3 dari supply voltage. Selama interval waktu ini, output pada pin 3 akan berlogika low (0). Setelah itu, ketika sinyal input atau trigger pada pin 2 yang berlogika low (0) mulai berubah dan mencapai 1/3 dari Vcc, maka transistor internal (Tr) akan turn-off. Switching transistor yang turn-off ini akan menaikkan tegangan threshod sehingga output IC NE555 ini yang semula berlogika low (0) akan kembali berlogika high (1). Sebetulnya cara kerja dasar IC NE555 merupakan full kombinasi dan tidak terlepas dari semua komponen internalnya yang terdiri dari 3 buah resistor, 2 buah komparator, 2 buah transistor, 1 buah flip-flop dan 1 buah inverter, yang kesemuanya itu akan di bahas pada kesempatan lain. Sekaligus dengan rangkaian/komponen external yang mendukungnya. Read more: http://diary4share.blogspot.com/2009/10/iptek-struktur-fungsi-aplikasi-dan- cara.html#ixzz3KEGuSLXE Under Creative Commons License: Attribution Share Alike
