Dokumen ini menjelaskan tentang jaringan komputer, termasuk definisi, jenis-jenis jaringan berdasarkan ukuran dan topologi, serta komponen yang terlibat dalam komunikasi jaringan. Terdapat juga penjelasan tentang model OSI dan TCP/IP yang mengatur pengiriman data dalam jaringan, serta jenis antena yang digunakan untuk jaringan nirkabel. Selain itu, dokumen ini menyentuh konsep subnetting yang penting untuk pengelolaan alamat IP.
Materi_Jaringan_Komputer_Dasar_pptx.pptx

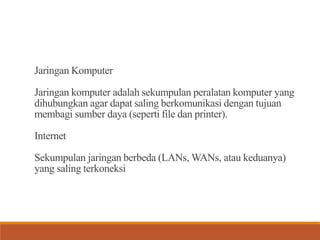

- 1. Jaringan Komputer Jaringan komputer adalah sekumpulan peralatan komputer yang dihubungkan agar dapat saling berkomunikasi dengan tujuan membagi sumber daya (seperti file dan printer). Internet Sekumpulan jaringan berbeda (LANs, WANs, atau keduanya) yang saling terkoneksi

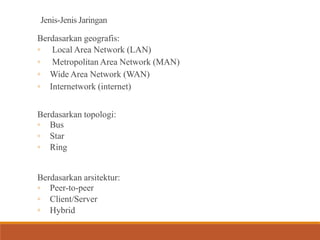

- 2. Jenis-Jenis Jaringan Berdasarkan geografis: Local Area Network (LAN) Metropolitan Area Network (MAN) Wide Area Network (WAN) Internetwork (internet) Berdasarkan topologi: Bus Star Ring Berdasarkan arsitektur: Peer-to-peer Client/Server Hybrid

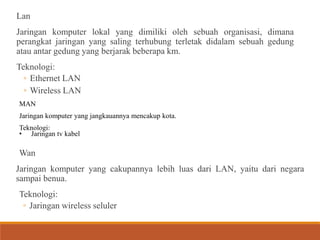

- 3. Lan Jaringan komputer lokal yang dimiliki oleh sebuah organisasi, dimana perangkat jaringan yang saling terhubung terletak didalam sebuah gedung atau antar gedung yang berjarak beberapa km. Teknologi: Ethernet LAN Wireless LAN MAN Jaringan komputer yang jangkauannya mencakup kota. Teknologi: Jaringan tv kabel Wan Jaringan komputer yang cakupannya lebih luas dari LAN, yaitu dari negara sampai benua. Teknologi: Jaringan wireless seluler

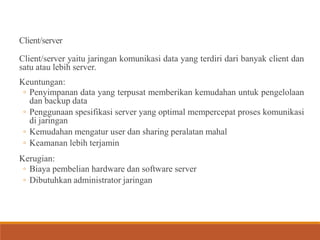

- 4. Client/server Client/server yaitu jaringan komunikasi data yang terdiri dari banyak client dan satu atau lebih server. Keuntungan: Penyimpanan data yang terpusat memberikan kemudahan untuk pengelolaan dan backup data Penggunaan spesifikasi server yang optimal mempercepat proses komunikasi di jaringan Kemudahan mengatur user dan sharing peralatan mahal Keamanan lebih terjamin Kerugian: Biaya pembelian hardware dan software server Dibutuhkan administrator jaringan

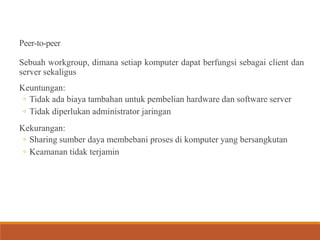

- 5. Peer-to-peer Sebuah workgroup, dimana setiap komputer dapat berfungsi sebagai client dan server sekaligus Keuntungan: Tidak ada biaya tambahan untuk pembelian hardware dan software server Tidak diperlukan administrator jaringan Kekurangan: Sharing sumber daya membebani proses di komputer yang bersangkutan Keamanan tidak terjamin

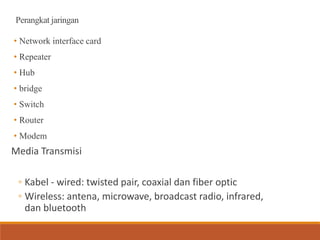

- 6. Perangkat jaringan Network interface card Repeater Hub bridge Switch Router Modem Media Transmisi Kabel - wired: twisted pair, coaxial dan fiber optic Wireless: antena, microwave, broadcast radio, infrared, dan bluetooth

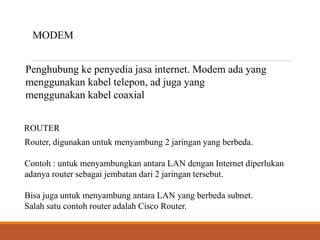

- 7. MODEM Penghubung ke penyedia jasa internet. Modem ada yang menggunakan kabel telepon, ad juga yang menggunakan kabel coaxial ROUTER Router, digunakan untuk menyambung 2 jaringan yang berbeda. Contoh : untuk menyambungkan antara LAN dengan Internet diperlukan adanya router sebagai jembatan dari 2 jaringan tersebut. Bisa juga untuk menyambung antara LAN yang berbeda subnet. Salah satu contoh router adalah Cisco Router.

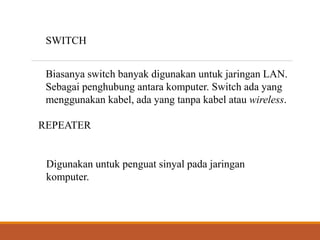

- 8. SWITCH Biasanya switch banyak digunakan untuk jaringan LAN. Sebagai penghubung antara komputer. Switch ada yang menggunakan kabel, ada yang tanpa kabel atau wireless. REPEATER Digunakan untuk penguat sinyal pada jaringan komputer.

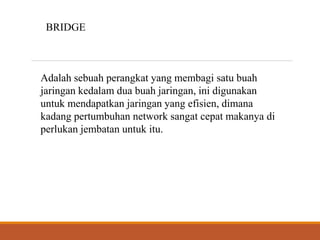

- 9. BRIDGE Adalah sebuah perangkat yang membagi satu buah jaringan kedalam dua buah jaringan, ini digunakan untuk mendapatkan jaringan yang efisien, dimana kadang pertumbuhan network sangat cepat makanya di perlukan jembatan untuk itu.

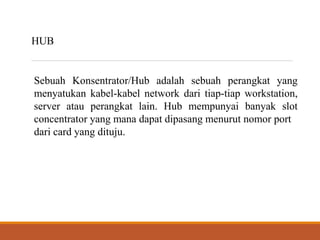

- 10. HUB Sebuah Konsentrator/Hub adalah sebuah perangkat yang menyatukan kabel-kabel network dari tiap-tiap workstation, server atau perangkat lain. Hub mempunyai banyak slot concentrator yang mana dapat dipasang menurut nomor port dari card yang dituju.

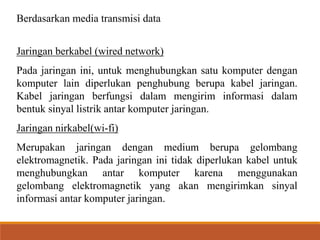

- 11. Berdasarkan media transmisi data Jaringan berkabel (wired network) Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan. Jaringan nirkabel(wi-fi) Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.

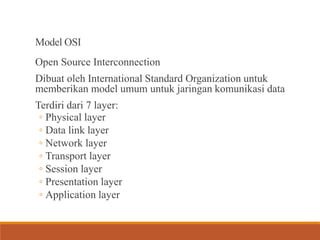

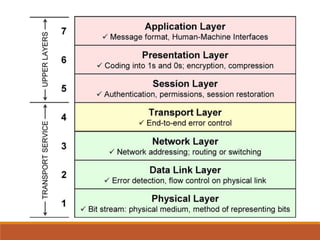

- 12. Model OSI Open Source Interconnection Dibuat oleh International Standard Organization untuk memberikan model umum untuk jaringan komunikasi data Terdiri dari 7 layer: Physical layer Data link layer Network layer Transport layer Session layer Presentation layer Application layer

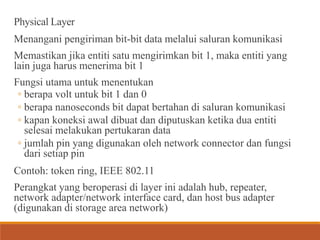

- 14. Physical Layer Menangani pengiriman bit-bit data melalui saluran komunikasi Memastikan jika entiti satu mengirimkan bit 1, maka entiti yang lain juga harus menerima bit 1 Fungsi utama untuk menentukan berapa volt untuk bit 1 dan 0 berapa nanoseconds bit dapat bertahan di saluran komunikasi kapan koneksi awal dibuat dan diputuskan ketika dua entiti selesai melakukan pertukaran data jumlah pin yang digunakan oleh network connector dan fungsi dari setiap pin Contoh: token ring, IEEE 802.11 Perangkat yang beroperasi di layer ini adalah hub, repeater, network adapter/network interface card, dan host bus adapter (digunakan di storage area network)

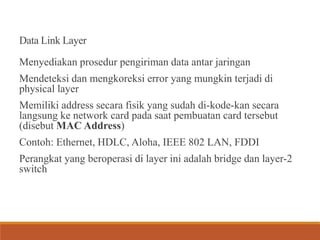

- 15. Data Link Layer Menyediakan prosedur pengiriman data antar jaringan Mendeteksi dan mengkoreksi error yang mungkin terjadi di physical layer Memiliki address secara fisik yang sudah di-kode-kan secara langsung ke network card pada saat pembuatan card tersebut (disebut MAC Address) Contoh: Ethernet, HDLC, Aloha, IEEE 802 LAN, FDDI Perangkat yang beroperasi di layer ini adalah bridge dan layer-2 switch

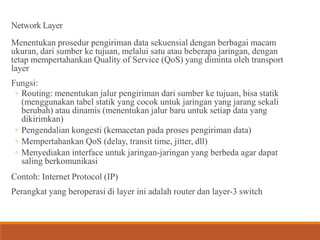

- 16. Network Layer Menentukan prosedur pengiriman data sekuensial dengan berbagai macam ukuran, dari sumber ke tujuan, melalui satu atau beberapa jaringan, dengan tetap mempertahankan Quality of Service (QoS) yang diminta oleh transport layer Fungsi: Routing: menentukan jalur pengiriman dari sumber ke tujuan, bisa statik (menggunakan tabel statik yang cocok untuk jaringan yang jarang sekali berubah) atau dinamis (menentukan jalur baru untuk setiap data yang dikirimkan) Pengendalian kongesti (kemacetan pada proses pengiriman data) Mempertahankan QoS (delay, transit time, jitter, dll) Menyediakan interface untuk jaringan-jaringan yang berbeda agar dapat saling berkomunikasi Contoh: Internet Protocol (IP) Perangkat yang beroperasi di layer ini adalah router dan layer-3 switch

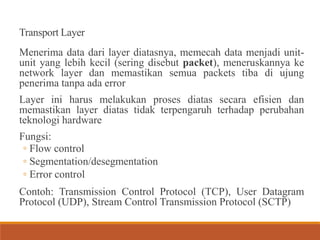

- 17. Transport Layer Menerima data dari layer diatasnya, memecah data menjadi unit- unit yang lebih kecil (sering disebut packet), meneruskannya ke network layer dan memastikan semua packets tiba di ujung penerima tanpa ada error Layer ini harus melakukan proses diatas secara efisien dan memastikan layer diatas tidak terpengaruh terhadap perubahan teknologi hardware Fungsi: Flow control Segmentation/desegmentation Error control Contoh: Transmission Control Protocol (TCP), User Datagram Protocol (UDP), Stream Control Transmission Protocol (SCTP)

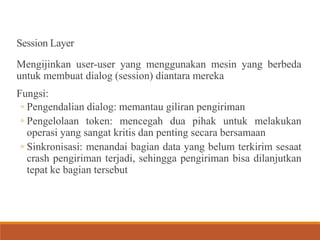

- 18. Session Layer Mengijinkan user-user yang menggunakan mesin yang berbeda untuk membuat dialog (session) diantara mereka Fungsi: Pengendalian dialog: memantau giliran pengiriman Pengelolaan token: mencegah dua pihak untuk melakukan operasi yang sangat kritis dan penting secara bersamaan Sinkronisasi: menandai bagian data yang belum terkirim sesaat crash pengiriman terjadi, sehingga pengiriman bisa dilanjutkan tepat ke bagian tersebut

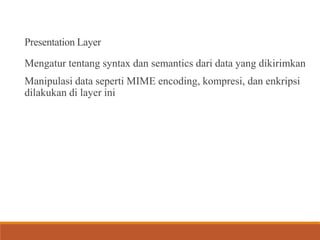

- 19. Presentation Layer Mengatur tentang syntax dan semantics dari data yang dikirimkan Manipulasi data seperti MIME encoding, kompresi, dan enkripsi dilakukan di layer ini

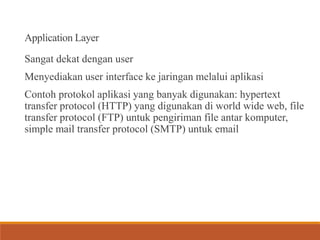

- 20. Application Layer Sangat dekat dengan user Menyediakan user interface ke jaringan melalui aplikasi Contoh protokol aplikasi yang banyak digunakan: hypertext transfer protocol (HTTP) yang digunakan di world wide web, file transfer protocol (FTP) untuk pengiriman file antar komputer, simple mail transfer protocol (SMTP) untuk email

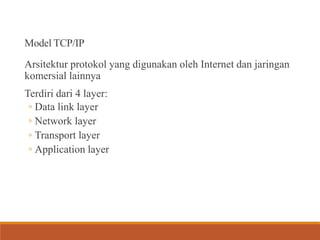

- 21. Model TCP/IP Arsitektur protokol yang digunakan oleh Internet dan jaringan komersial lainnya Terdiri dari 4 layer: Data link layer Network layer Transport layer Application layer

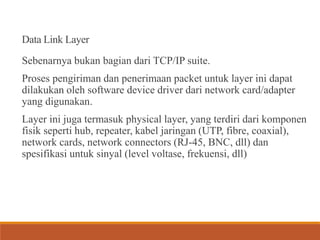

- 22. Data Link Layer Sebenarnya bukan bagian dari TCP/IP suite. Proses pengiriman dan penerimaan packet untuk layer ini dapat dilakukan oleh software device driver dari network card/adapter yang digunakan. Layer ini juga termasuk physical layer, yang terdiri dari komponen fisik seperti hub, repeater, kabel jaringan (UTP, fibre, coaxial), network cards, network connectors (RJ-45, BNC, dll) dan spesifikasi untuk sinyal (level voltase, frekuensi, dll)

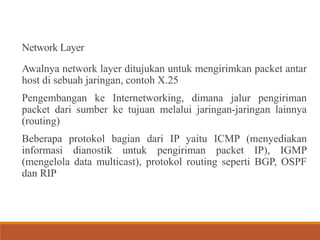

- 23. Network Layer Awalnya network layer ditujukan untuk mengirimkan packet antar host di sebuah jaringan, contoh X.25 Pengembangan ke Internetworking, dimana jalur pengiriman packet dari sumber ke tujuan melalui jaringan-jaringan lainnya (routing) Beberapa protokol bagian dari IP yaitu ICMP (menyediakan informasi dianostik untuk pengiriman packet IP), IGMP (mengelola data multicast), protokol routing seperti BGP, OSPF dan RIP

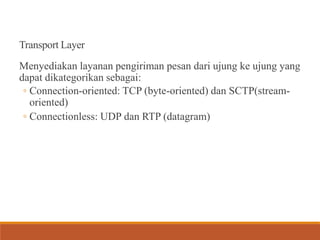

- 24. Transport Layer Menyediakan layanan pengiriman pesan dari ujung ke ujung yang dapat dikategorikan sebagai: Connection-oriented: TCP (byte-oriented) dan SCTP(stream- oriented) Connectionless: UDP dan RTP (datagram)

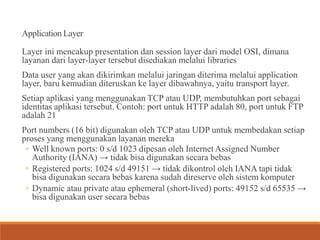

- 25. Application Layer Layer ini mencakup presentation dan session layer dari model OSI, dimana layanan dari layer-layer tersebut disediakan melalui libraries Data user yang akan dikirimkan melalui jaringan diterima melalui application layer, baru kemudian diteruskan ke layer dibawahnya, yaitu transport layer. Setiap aplikasi yang menggunakan TCP atau UDP, membutuhkan port sebagai identitas aplikasi tersebut. Contoh: port untuk HTTP adalah 80, port untuk FTP adalah 21 Port numbers (16 bit) digunakan oleh TCP atau UDP untuk membedakan setiap proses yang menggunakan layanan mereka Well known ports: 0 s/d 1023 dipesan oleh Internet Assigned Number Authority (IANA) tidak bisa digunakan secara bebas Registered ports: 1024 s/d 49151 tidak dikontrol oleh IANA tapi tidak bisa digunakan secara bebas karena sudah direserve oleh sistem komputer Dynamic atau private atau ephemeral (short-lived) ports: 49152 s/d 65535 bisa digunakan user secara bebas

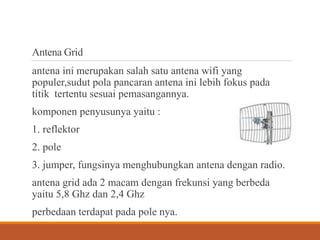

- 26. Antena Grid antena ini merupakan salah satu antena wifi yang populer,sudut pola pancaran antena ini lebih fokus pada titik tertentu sesuai pemasangannya. komponen penyusunya yaitu : 1. reflektor 2. pole 3. jumper, fungsinya menghubungkan antena dengan radio. antena grid ada 2 macam dengan frekunsi yang berbeda yaitu 5,8 Ghz dan 2,4 Ghz perbedaan terdapat pada pole nya.

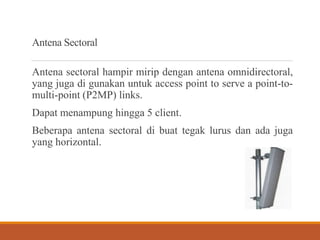

- 27. Antena Sectoral Antena sectoral hampir mirip dengan antena omnidirectoral, yang juga di gunakan untuk access point to serve a point-to- multi-point (P2MP) links. Dapat menampung hingga 5 client. Beberapa antena sectoral di buat tegak lurus dan ada juga yang horizontal.

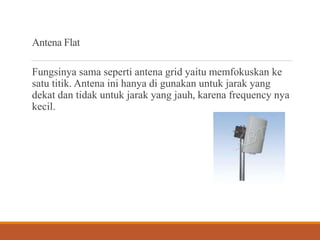

- 28. Antena Flat Fungsinya sama seperti antena grid yaitu memfokuskan ke satu titik. Antena ini hanya di gunakan untuk jarak yang dekat dan tidak untuk jarak yang jauh, karena frequency nya kecil.

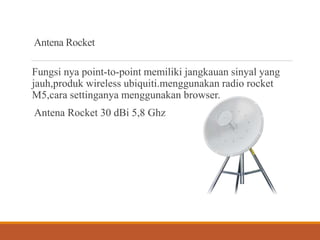

- 29. Antena Rocket Fungsi nya point-to-point memiliki jangkauan sinyal yang jauh,produk wireless ubiquiti.menggunakan radio rocket M5,cara settinganya menggunakan browser. Antena Rocket 30 dBi 5,8 Ghz

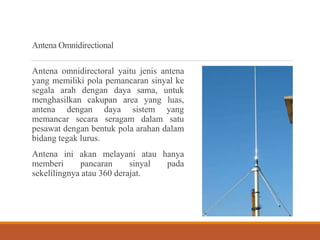

- 30. Antena Omnidirectional Antena omnidirectoral yaitu jenis antena yang memiliki pola pemancaran sinyal ke segala arah dengan daya sama, untuk menghasilkan cakupan area yang luas, antena dengan daya sistem yang memancar secara seragam dalam satu pesawat dengan bentuk pola arahan dalam bidang tegak lurus. Antena ini akan melayani atau hanya memberi pancaran sinyal pada sekelilingnya atau 360 derajat.

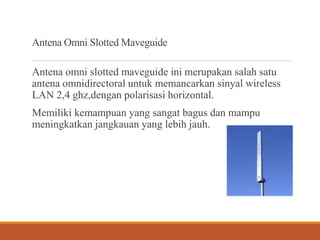

- 31. Antena Omni Slotted Maveguide Antena omni slotted maveguide ini merupakan salah satu antena omnidirectoral untuk memancarkan sinyal wireless LAN 2,4 ghz,dengan polarisasi horizontal. Memiliki kemampuan yang sangat bagus dan mampu meningkatkan jangkauan yang lebih jauh.

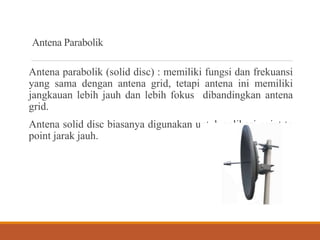

- 32. Antena Parabolik Antena parabolik (solid disc) : memiliki fungsi dan frekuansi yang sama dengan antena grid, tetapi antena ini memiliki jangkauan lebih jauh dan lebih fokus dibandingkan antena grid. Antena solid disc biasanya digunakan untuk aplikasi point to point jarak jauh.

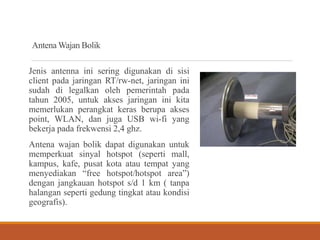

- 33. Antena Wajan Bolik Jenis antenna ini sering digunakan di sisi client pada jaringan RT/rw-net, jaringan ini sudah di legalkan oleh pemerintah pada tahun 2005, untuk akses jaringan ini kita memerlukan perangkat keras berupa akses point, WLAN, dan juga USB wi-fi yang bekerja pada frekwensi 2,4 ghz. Antena wajan bolik dapat digunakan untuk memperkuat sinyal hotspot (seperti mall, kampus, kafe, pusat kota atau tempat yang menyediakan free hotspot/hotspot area) dengan jangkauan hotspot s/d 1 km ( tanpa halangan seperti gedung tingkat atau kondisi geografis).

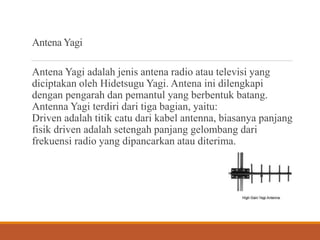

- 34. Antena Yagi Antena Yagi adalah jenis antena radio atau televisi yang diciptakan oleh Hidetsugu Yagi. Antena ini dilengkapi dengan pengarah dan pemantul yang berbentuk batang. Antenna Yagi terdiri dari tiga bagian, yaitu: Driven adalah titik catu dari kabel antenna, biasanya panjang fisik driven adalah setengah panjang gelombang dari frekuensi radio yang dipancarkan atau diterima.

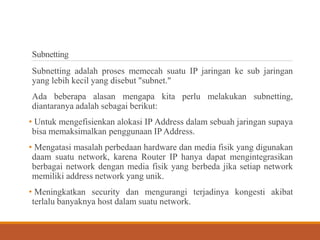

- 35. Subnetting Subnetting adalah proses memecah suatu IP jaringan ke sub jaringan yang lebih kecil yang disebut "subnet." Ada beberapa alasan mengapa kita perlu melakukan subnetting, diantaranya adalah sebagai berikut: Untuk mengefisienkan alokasi IP Address dalam sebuah jaringan supaya bisa memaksimalkan penggunaan IP Address. Mengatasi masalah perbedaan hardware dan media fisik yang digunakan daam suatu network, karena Router IP hanya dapat mengintegrasikan berbagai network dengan media fisik yang berbeda jika setiap network memiliki address network yang unik. Meningkatkan security dan mengurangi terjadinya kongesti akibat terlalu banyaknya host dalam suatu network.

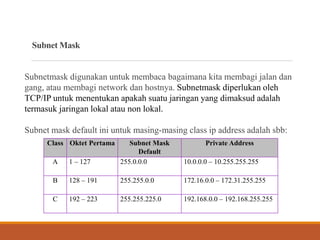

- 36. Subnet Mask Class Oktet Pertama Subnet Mask Default Private Address A 1 127 255.0.0.0 10.0.0.0 10.255.255.255 B 128 191 255.255.0.0 172.16.0.0 172.31.255.255 C 192 223 255.255.225.0 192.168.0.0 192.168.255.255 Subnetmask digunakan untuk membaca bagaimana kita membagi jalan dan gang, atau membagi network dan hostnya. Subnetmask diperlukan oleh TCP/IP untuk menentukan apakah suatu jaringan yang dimaksud adalah termasuk jaringan lokal atau non lokal. Subnet mask default ini untuk masing-masing class ip address adalah sbb:

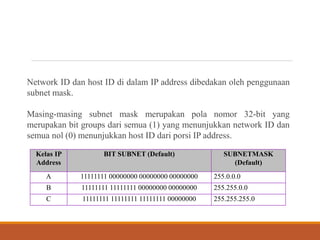

- 37. Kelas IP Address BIT SUBNET (Default) SUBNETMASK (Default) A 11111111 00000000 00000000 00000000 255.0.0.0 B 11111111 11111111 00000000 00000000 255.255.0.0 C 11111111 11111111 11111111 00000000 255.255.255.0 Network ID dan host ID di dalam IP address dibedakan oleh penggunaan subnet mask. Masing-masing subnet mask merupakan pola nomor 32-bit yang merupakan bit groups dari semua (1) yang menunjukkan network ID dan semua nol (0) menunjukkan host ID dari porsi IP address.
