Protokol jaringan beroperasi pada 7 lapisan model OSI, masing-masing bertanggung jawab atas fungsi komunikasi jaringan tertentu. Lapisan fisik bertanggung jawab atas transmisi bit, lapisan data link mengatur komunikasi antara node, lapisan jaringan menentukan rute, dan lapisan transport mengirim data antara aplikasi.
Niken fajar hutami
- 3. x
- 4. x

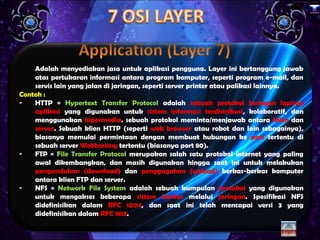

- 5. x Adalah menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggung jawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan servis lain yang jalan di jaringan, seperti server printer atau palikasi lainnya. Contoh : - HTTP = Hypertext Transfer Protocol adalah sebuah protokol jaringan lapisan aplikasi yang digunakan untuk sistem informasi terdistribusi, kolaboratif, dan menggunakan hipermedia. sebuah protokol meminta/menjawab antara klien dan server. Sebuah klien HTTP (seperti web browser atau robot dan lain sebagainya), biasanya memulai permintaan dengan membuat hubungan ke port tertentu di sebuah server Webhosting tertentu (biasanya port 80). - FTP = File Transfer Protocol merupakan salah satu protokol Internet yang paling awal dikembangkan, dan masih digunakan hingga saat ini untuk melakukan pengunduhan (download) dan penggugahan (upload) berkas-berkas komputer antara klien FTP dan server. - NFS = Network File System adalah sebuah kumpulan protokol yang digunakan untuk mengakses beberapa sistem berkas melalui jaringan. Spesifikasi NFS didefinisikan dalam RFC 1094, dan saat ini telah mencapai versi 3 yang didefinisikan dalam RFC 1813.
- 6. x

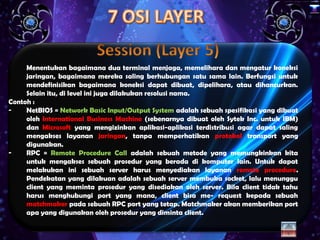

- 7. x Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi jaringan, bagaimana mereka saling berhubungan satu sama lain. Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama. Contoh : - NetBIOS = Network Basic Input/Output System adalah sebuah spesifikasi yang dibuat oleh International Business Machine (sebenarnya dibuat oleh Sytek Inc. untuk IBM) dan Microsoft yang mengizinkan aplikasi-aplikasi terdistribusi agar dapat saling mengakses layanan jaringan, tanpa memperhatikan protokol transport yang digunakan. - RPC = Remote Procedure Call adalah sebuah metode yang memungkinkan kita untuk mengakses sebuah prosedur yang berada di komputer lain. Untuk dapat melakukan ini sebuah server harus menyediakan layanan remote procedure. Pendekatan yang dilakuan adalah sebuah server membuka socket, lalu menunggu client yang meminta prosedur yang disediakan oleh server. Bila client tidak tahu harus menghubungi port yang mana, client bisa me- request kepada sebuah matchmaker pada sebuah RPC port yang tetap. Matchmaker akan memberikan port apa yang digunakan oleh prosedur yang diminta client.
- 8. x Adalah menerima data dari session layer, memecah data menjadi bagian- bagian yang lebih kecil bila perlu, meneruskan data ke network layer, dan menjamin bahwa semua potongan data tersebut bisa tiba di sisi lainnya dengan benar. Selain itu, semua hal tersebut harus dilaksanakan secara efisien, dan bertujuan dapat melindungi layer-layer bagian atas dari perubahan teknologi hardware yang tidak dapat dihindari. Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan. Contoh : - TCP = Transmission Control Protocol standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet. Protokol ini tidaklah dapat berdiri sendiri, karena memang protokol ini berupa kumpulan protokol (protocol suite). - UDP = User Datagram Protocol salah satu protokol lapisan transpor TCP/IP yang mendukung komunikasi yang tidak andal (unreliable), tanpa koneksi (connectionless) antara host-host dalam jaringan yang menggunakan TCP/IP

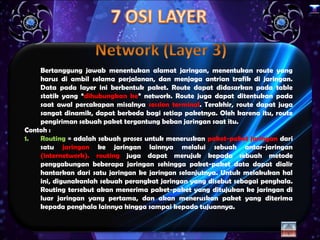

- 9. x Bertanggung jawab menentukan alamat jaringan, menentukan route yang harus di ambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket. Route dapat didasarkan pada table statik yang “dihubungkan ke” network. Route juga dapat ditentukan pada saat awal percakapan misalnya session terminal. Terakhir, route dapat juga sangat dinamik, dapat berbeda bagi setiap paketnya. Oleh karena itu, route pengiriman sebuah paket tergantung beban jaringan saat itu. Contoh : 1. Routing = adalah sebuah proses untuk meneruskan paket-paket jaringan dari satu jaringan ke jaringan lainnya melalui sebuah antar-jaringan (internetwork). routing juga dapat merujuk kepada sebuah metode penggabungan beberapa jaringan sehingga paket-paket data dapat dialir hantarkan dari satu jaringan ke jaringan selanjutnya. Untuk melakukan hal ini, digunakanlah sebuah perangkat jaringan yang disebut sebagai penghala. Routing tersebut akan menerima paket-paket yang ditujukan ke jaringan di luar jaringan yang pertama, dan akan meneruskan paket yang diterima kepada penghala lainnya hingga sampai kepada tujuannya.

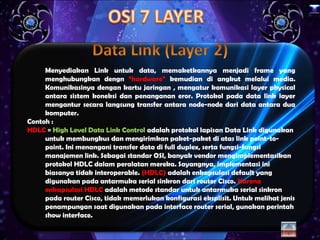

- 10. x Menyediakan Link untuk data, memaketkannya menjadi frame yang menghubungkan dengn “hardware” kemudian di angkut melalui media. Komunikasinya dengan kartu jaringan , mengatur komunikasi layer physical antara sistem koneksi dan penanganan eror. Protokol pada data link layer mengantur secara langsung transfer antara node-node dari data antara dua komputer. Contoh : HDLC = High Level Data Link Control adalah protokol lapisan Data Link digunakan untuk membungkus dan mengirimkan paket-paket di atas link point-to- point. Ini menangani transfer data di full duplex, serta fungsi-fungsi manajemen link. Sebagai standar OSI, banyak vendor mengimplementasikan protokol HDLC dalam peralatan mereka. Sayangnya, implementasi ini biasanya tidak interoperable. (HDLC) adalah enkapsulasi default yang digunakan pada antarmuka serial sinkron dari router Cisco. Karena enkapsulasi HDLC adalah metode standar untuk antarmuka serial sinkron pada router Cisco, tidak memerlukan konfigurasi eksplisit. Untuk melihat jenis penampungan saat digunakan pada interface router serial, gunakan perintah show interface.

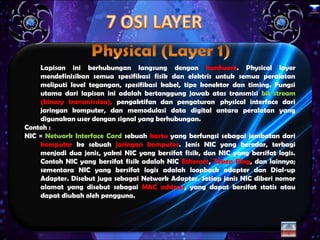

- 11. x Lapisan ini berhubungan langsung dengan hardware. Physical layer mendefinisikan semua spesifikasi fisik dan elektris untuk semua peralatan meliputi level tegangan, spesifikasi kabel, tipe konektor dan timing. Fungsi utama dari lapisan ini adalah bertanggung jawab atas transmisi bit stream (binary transmission), pengaktifan dan pengaturan physical interface dari jaringan komputer, dan memodulasi data digital antara peralatan yang digunakan user dengan signal yang berhubungan. Contoh : NIC = Network Interface Card sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.
- 12. Created : Niken Fajar Hutami
