Gerak Gelombang
Nama : Rizka Amalia Hutami
Kelas : XI MIA 5
Tugas Remedial Fisika

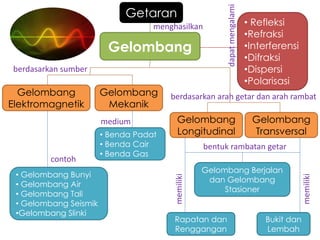

Getaran
Gelombang
Gelombang
Elektromagnetik
Gelombang
Mekanik
Gelombang
Longitudinal
Gelombang
Transversal
Gelombang Berjalan
dan Gelombang
Stasioner
Rapatan dan
Renggangan
• Refleksi
•Refraksi
•Interferensi
•Difraksi
•Dispersi
•Polarisasi
• Gelombang Bunyi
• Gelombang Air
• Gelombang Tali
• Gelombang Seismik
•Gelombang Slinki
• Benda Padat
• Benda Cair
• Benda Gas
Bukit dan
Lembah
menghasilkan
dapatmengalami
berdasarkan sumber
berdasarkan arah getar dan arah rambat
bentuk rambatan getar
contoh
medium
memiliki
memiliki

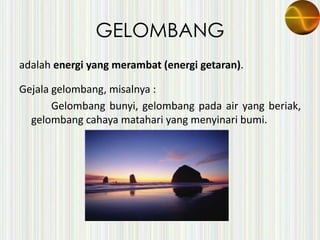

GELOMBANG
adalah energi yang merambat (energi getaran).
Gejala gelombang, misalnya :
Gelombang bunyi, gelombang pada air yang beriak,
gelombang cahaya matahari yang menyinari bumi.

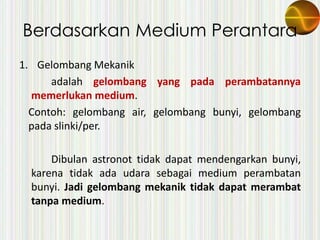

Berdasarkan Medium Perantara
1. Gelombang Mekanik
adalah gelombang yang pada perambatannya
memerlukan medium.
Contoh: gelombang air, gelombang bunyi, gelombang
pada slinki/per.
Dibulan astronot tidak dapat mendengarkan bunyi,
karena tidak ada udara sebagai medium perambatan
bunyi. Jadi gelombang mekanik tidak dapat merambat
tanpa medium.

Gelombang Mekanik timbul:
– Perlu usikan sebagai sumber.
– Perlu medium yang dapat diusik.
– Perlu adanya mekanisme penjalaran usikan.
2. Gelombang Elektromagnetik
adalah gelombang yang didalam perambatannya
tidak memerlukan medium perantara.
Contoh: sinar gamma (γ), sinar X, sinar ultra violet,
cahaya tampak, infra merah, gelombang radar,
gelombang TV, gelombang radio.

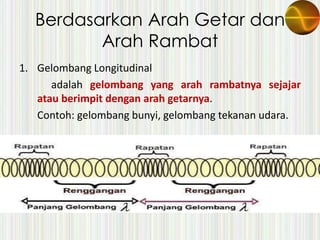

Berdasarkan Arah Getar dan
Arah Rambat
1. Gelombang Longitudinal
adalah gelombang yang arah rambatnya sejajar
atau berimpit dengan arah getarnya.
Contoh: gelombang bunyi, gelombang tekanan udara.

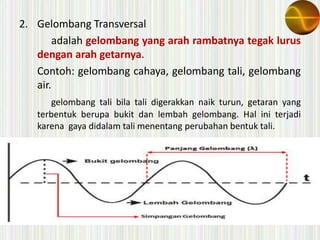

2. Gelombang Transversal
adalah gelombang yang arah rambatnya tegak lurus
dengan arah getarnya.
Contoh: gelombang cahaya, gelombang tali, gelombang
air.
gelombang tali bila tali digerakkan naik turun, getaran yang
terbentuk berupa bukit dan lembah gelombang. Hal ini terjadi
karena gaya didalam tali menentang perubahan bentuk tali.

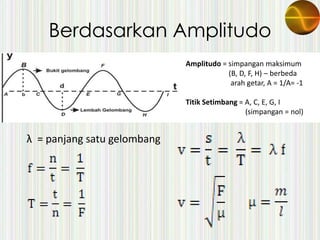

Berdasarkan Amplitudo
Amplitudo = simpangan maksimum
(B, D, F, H) – berbeda
arah getar, A = 1/A= -1
Titik Setimbang = A, C, E, G, I
(simpangan = nol)
λ = panjang satu gelombang

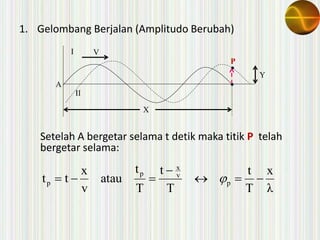

1. Gelombang Berjalan (Amplitudo Berubah)
P
A
I
II
X
V
Y
Setelah A bergetar selama t detik maka titik P telah
bergetar selama:
λ
x
T
t
T
t
T
t
atau
v
x
tt p
v
x
p
p 

 

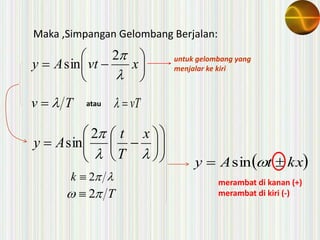

Maka ,Simpangan Gelombang Berjalan:






 xvtAy

2
sin untuk gelombang yang
menjalar ke kiri
Tv  atau vT














 x
T
t
Ay
2
sin
2k
T 2
 kxtAy  sin
merambat di kanan (+)
merambat di kiri (-)

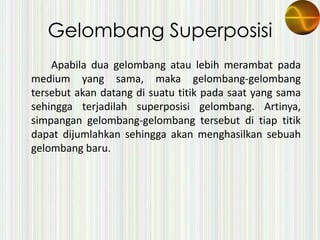

Gelombang Superposisi
Apabila dua gelombang atau lebih merambat pada
medium yang sama, maka gelombang-gelombang
tersebut akan datang di suatu titik pada saat yang sama
sehingga terjadilah superposisi gelombang. Artinya,
simpangan gelombang-gelombang tersebut di tiap titik
dapat dijumlahkan sehingga akan menghasilkan sebuah
gelombang baru.

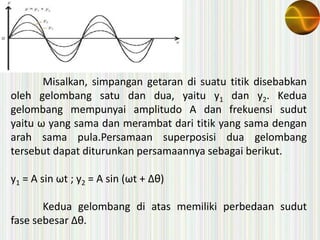

Misalkan, simpangan getaran di suatu titik disebabkan
oleh gelombang satu dan dua, yaitu y1 dan y2. Kedua
gelombang mempunyai amplitudo A dan frekuensi sudut
yaitu ω yang sama dan merambat dari titik yang sama dengan
arah sama pula.Persamaan superposisi dua gelombang
tersebut dapat diturunkan persamaannya sebagai berikut.
y1 = A sin ωt ; y2 = A sin (ωt + Δθ)
Kedua gelombang di atas memiliki perbedaan sudut
fase sebesar Δθ.

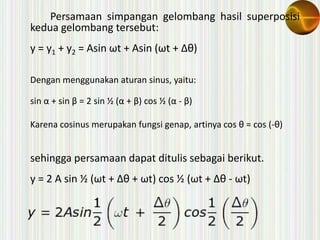

Persamaan simpangan gelombang hasil superposisi
kedua gelombang tersebut:
y = y1 + y2 = Asin ωt + Asin (ωt + Δθ)
Dengan menggunakan aturan sinus, yaitu:
sin α + sin β = 2 sin ½ (α + β) cos ½ (α - β)
Karena cosinus merupakan fungsi genap, artinya cos θ = cos (-θ)
sehingga persamaan dapat ditulis sebagai berikut.
y = 2 A sin ½ (ωt + Δθ + ωt) cos ½ (ωt + Δθ - ωt)

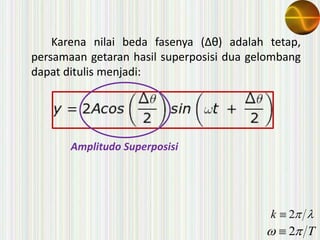

Karena nilai beda fasenya (Δθ) adalah tetap,
persamaan getaran hasil superposisi dua gelombang
dapat ditulis menjadi:
Amplitudo Superposisi
2k
T 2

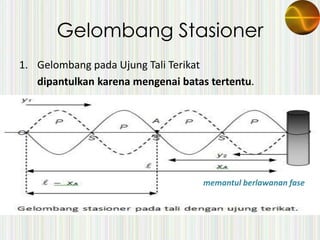

Gelombang Stasioner
1. Gelombang pada Ujung Tali Terikat
dipantulkan karena mengenai batas tertentu.
memantul berlawanan fase

P
·
y1
y2
xGel. Datang
Gel. Pantul
Gel. Stasioner
untuk Gelombang Datang di titik P:





















xl
T
t
Ay 2sin1
untuk Gelombang Pantul di titik P:
-





















xl
T
t
Ay 2sin2
terjadi loncatan fase
1
1
P
P
tl x t l x
t t
v T T 
 
    
2
2
P
P
tl x t l x
t t
v T T 
 
    

yp = y1 + y2
)(2cos)(2sin2




l
T
tx
Ayp 
sin2 sin2
t l x t l x
Y A A
T T
 
   
           
                 
           
)(cos.sin2 kltkxAyp  
2k
T 2

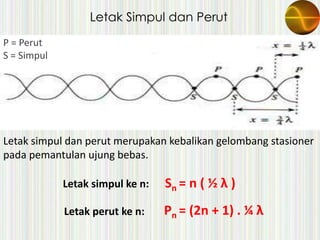

P = Perut
S = Simpul
Letak Simpul dan Perut
Letak simpul dan perut merupakan kebalikan gelombang stasioner
pada pemantulan ujung bebas.
Letak simpul ke n: Sn = n ( ½ λ )
Pn = (2n + 1) . ¼ λLetak perut ke n:

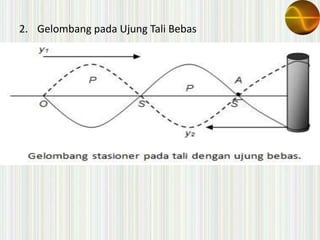

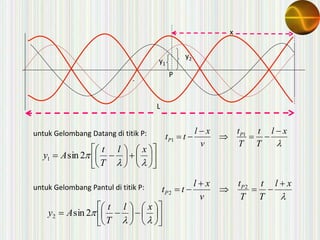

2. Gelombang pada Ujung Tali Bebas

P
y1
L
x
-
y2
untuk Gelombang Datang di titik P: 1
1
P
P
tl x t l x
t t
v T T 
 
    
2
2
P
P
tl x t l x
t t
v T T 
 
    untuk Gelombang Pantul di titik P:





















xl
T
t
Ay 2sin1





















xl
T
t
Ay 2sin2

)(2cos2sin2




xl
T
t
AyP 







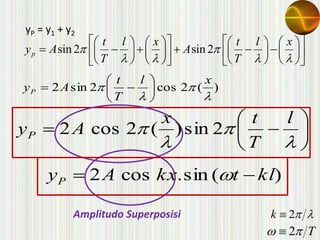

yP = y1 + y2
sin 2 sin 2p
t l x t l x
y A A
T T
 
   
          
               
          











l
T
tx
AyP 2sin)(2cos2
)(sin.cos2 kltkxAyP  
2k
T 2

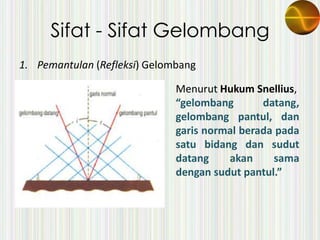

Sifat - Sifat Gelombang
1. Pemantulan (Refleksi) Gelombang
Menurut Hukum Snellius,
“gelombang datang,
gelombang pantul, dan
garis normal berada pada
satu bidang dan sudut
datang akan sama
dengan sudut pantul.”

2. Pembiasan (Refraksi) Gelombang
Pembiasan gelombang
adalah pembelokan arah rambat
gelombang karena melalui
medium yang berbeda
kerapatannya.

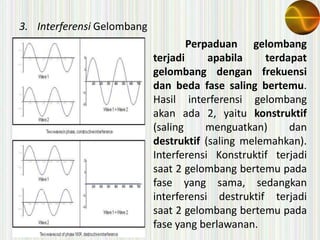

3. Interferensi Gelombang
Perpaduan gelombang
terjadi apabila terdapat
gelombang dengan frekuensi
dan beda fase saling bertemu.
Hasil interferensi gelombang
akan ada 2, yaitu konstruktif
(saling menguatkan) dan
destruktif (saling melemahkan).
Interferensi Konstruktif terjadi
saat 2 gelombang bertemu pada
fase yang sama, sedangkan
interferensi destruktif terjadi
saat 2 gelombang bertemu pada
fase yang berlawanan.

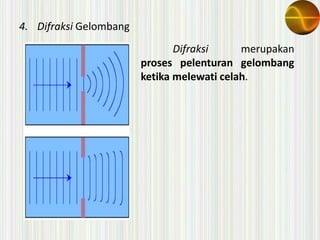

4. Difraksi Gelombang
Difraksi merupakan
proses pelenturan gelombang
ketika melewati celah.

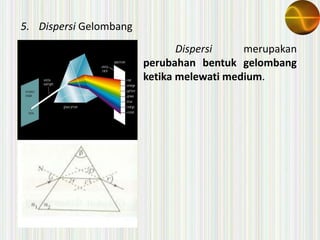

Dispersi merupakan
perubahan bentuk gelombang
ketika melewati medium.
5. Dispersi Gelombang

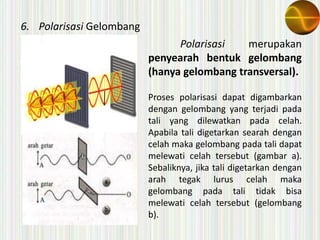

Polarisasi merupakan
penyearah bentuk gelombang
(hanya gelombang transversal).
Proses polarisasi dapat digambarkan
dengan gelombang yang terjadi pada
tali yang dilewatkan pada celah.
Apabila tali digetarkan searah dengan
celah maka gelombang pada tali dapat
melewati celah tersebut (gambar a).
Sebaliknya, jika tali digetarkan dengan
arah tegak lurus celah maka
gelombang pada tali tidak bisa
melewati celah tersebut (gelombang
b).
6. Polarisasi Gelombang
