روش پنلی برای بال ناکا 0009
- 1. روش پنلی برای بال NACA0009 استاد : آقای دکتر تقوی دانشجو : مرتضی دلیل حقی شماره دانشجویی : 87748588 اسفند 88 پروژه درس آیرودینامیک مادون صوت

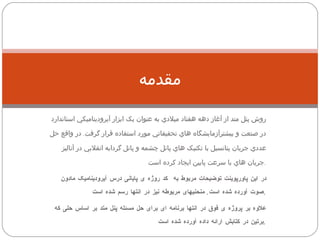

- 2. روش پنل متد از آغاز دهه هفتاد ميلادي به عنوان يک ابزار آيروديناميکي استاندارد در صنعت و بيشترآزمايشگاه هاي تحقيقاتي مورد استفاده قرار گرفت . در واقع حل عددي جريان پتانسيل با تکنيک هاي پانل چشمه و پانل گردابه انقلابي در آناليز جريان هاي با سرعت پايين ايجاد کرده است . در این پاورپوینت توضیحات مربوط به کد روژه ی پایانی درس آیرودینامیک مادون صوت آورده شده است . منحنیای مربوطه نیز در انتها رسم شده است . علاوه بر پروژه ی فوق در انتها برنامه ای برای حل مسئله پنل متد بر اساس حلی که برتین در کتابش ارائه داده آورده شده است . مقدمه

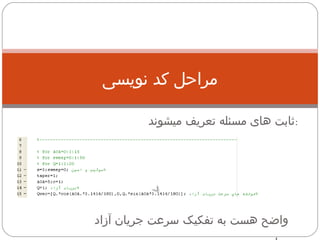

- 3. مراحل کد نویسی ثابت های مسئله تعریف میشوند : واضح هست به تفکیک سرعت جریان آزاد نیازمندیم .

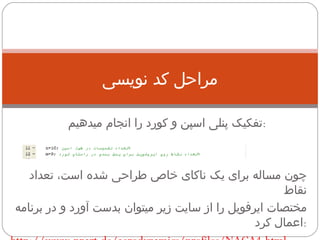

- 4. تفکیک پنلی اسپن و کورد را انجام میدهیم : مراحل کد نویسی چون مساله برای یک ناکای خاص طراحی شده است، تعداد نقاط مختصات ایرفویل را از سایت زیر میتوان بدست آورد و در برنامه اعمال کرد : http://www.ppart.de/aerodynamics/profiles/NACA4.html

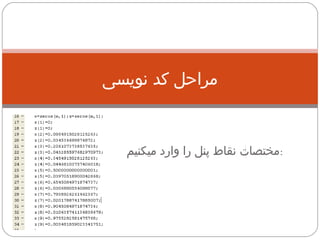

- 5. مراحل کد نویسی مختصات نقاط پنل را وارد میکنیم :

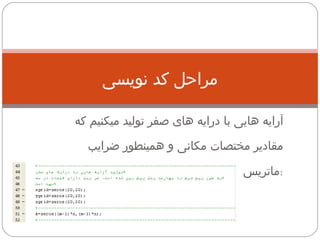

- 6. مراحل کد نویسی آرایه هایی با درایه های صفر تولید میکنیم که مقادیر مختصات مکانی و همینطور ضرایب ماتریس سمت چپ در آن قرار گیرد :

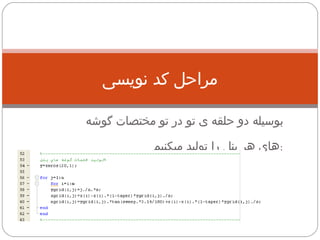

- 7. مراحل کد نویسی بوسیله دو حلقه ی تو در تو مختصات گوشه های هر پنل را تولید میکنیم :

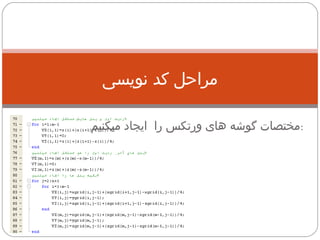

- 8. مراحل کد نویسی مختصات گوشه های ورتکس را ایجاد میکنیم :

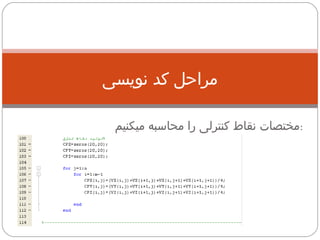

- 9. مراحل کد نویسی مختصات نقاط کنترلی را محاسبه میکنیم :

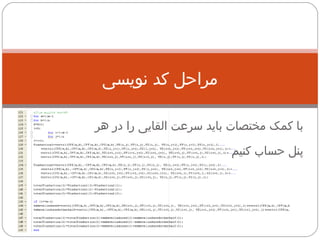

- 10. مراحل کد نویسی با کمک مختصات باید سرعت القایی را در هر پنل حساب کنیم

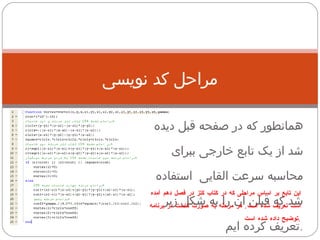

- 11. مراحل کد نویسی همانطور که در صفحه قبل دیده شد از یک تابع خارجی ببرای محاسبه سرعت القایی استفاده شد که قبلن آن را به شکل زیر تعریف کرده ایم . این تابع بر اساس مراحلی که در کتاب کتز در فصل دهم آمده است تعریف شده است . هر مرحله به صورت کامنت در برنامه توضیح داده شده است .

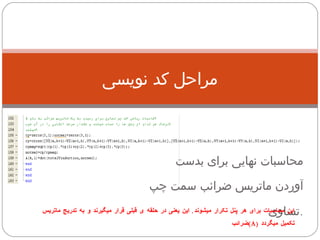

- 12. مراحل کد نویسی محاسبات نهایی برای بدست آوردن ماتریس ضرائب سمت چپ تساوی . این محاسبات برای هر پنل تکرار میشوند . این یعنی در حلقه ی قبلی قرار میگیرند و به تدریج ماتریس ضرائب (A) تکمیل میگردد

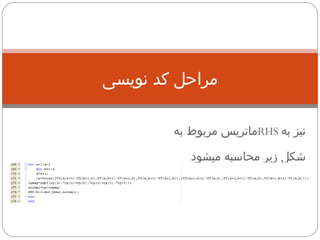

- 13. مراحل کد نویسی ماتریس مربوط به RHS نیز به شکل زیر محاسبه میشود

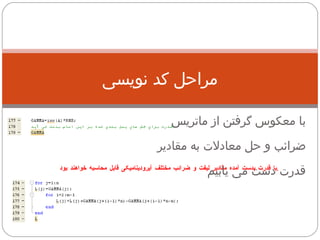

- 14. مراحل کد نویسی با معکوس گرفتن از ماتریس ضرائب و حل معادلات به مقادیر قدرت دست می یابیم با قدرت بدست آمده مقادیر لیفت و ضرائب مختلف آیرودینامیکی قابل محاسبه خواهند بود .

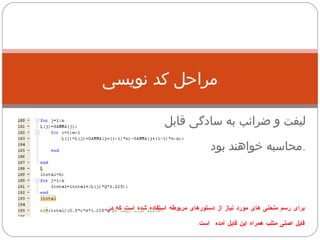

- 15. مراحل کد نویسی لیفت و ضرائب به سادگی قابل محاسبه خواهند بود . برای رسم منحنی های مورد نیاز از دستورهای مربوطه استفاده شده است که در فایل اصلی متلب همراه این فایل آمده است

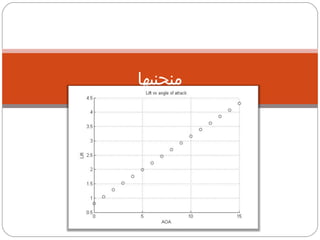

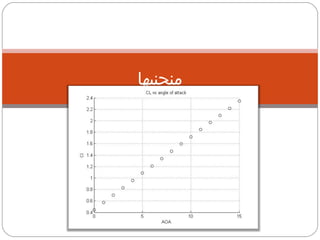

- 16. منحنیا
- 17. منحنیا

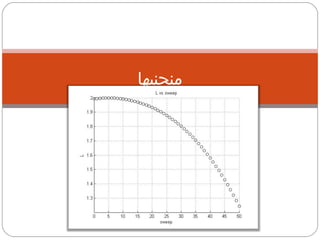

- 18. منحنیا

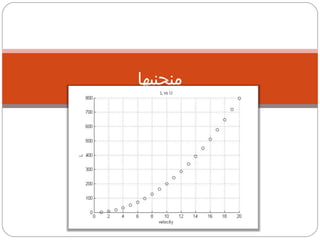

- 19. منحنیا

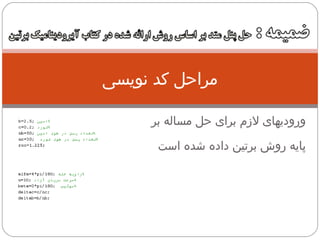

- 20. مراحل کد نویسی ورودیهای لازم برای حل مساله بر پایه روش برتین داده شده است

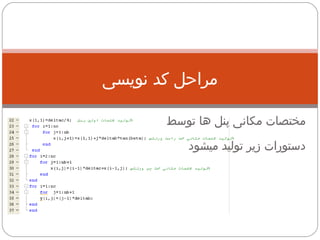

- 21. مراحل کد نویسی مختصات مکانی پنل ها توسط دستورات زیر تولید میشود
- 22. مراحل کد نویسی مختصات مکانی نقاط کنترلی پنل ها توسط دستورات زیر تولید میشود

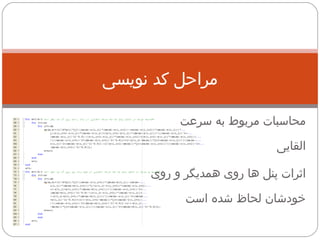

- 23. مراحل کد نویسی محاسبات مربوط به سرعت القایی اثرات پنل ها روی همدیگر و روی خودشان لحاظ شده است

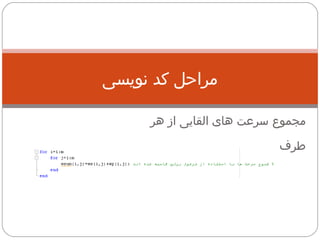

- 24. مراحل کد نویسی مجموع سرعت های القایی از هر طرف

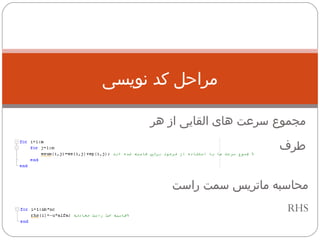

- 25. مراحل کد نویسی مجموع سرعت های القایی از هر طرف محاسبه ماتریس سمت راست RHS

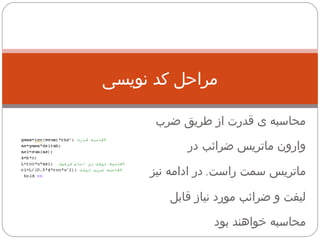

- 26. مراحل کد نویسی محاسبه ی قدرت از طریق ضرب وارون ماتریس ضرائب در ماتریس سمت راست . در ادامه نیز لیفت و ضرائب مورد نیاز قابل محاسبه خواهند بود
- 27. مراحل کد نویسی محاسبه ی قدرت از طریق ضرب وارون ماتریس ضرائب در ماتریس سمت راست . در ادامه نیز لیفت و ضرائب مورد نیاز قابل محاسبه خواهند بود

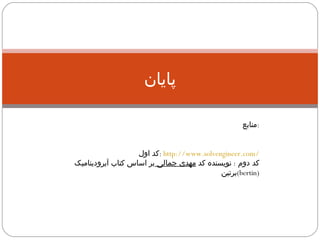

- 28. پایان منابع : کد اول : http://www.solvengineer.com/ کد دوم : نویسنده کد مهدی جمالی بر اساس کتاب آیرودینامیک برتین (bertin)
