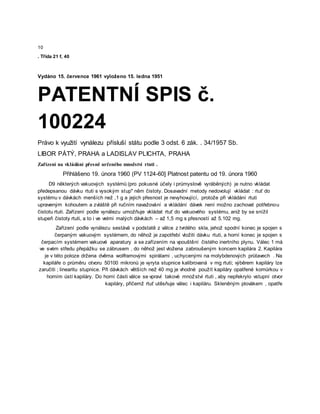

2. 10
. T鱈da 21 f, 40
Vyd叩no 15. ervence 1961 vylo転eno 15. ledna 1951
PATENTN SPIS .
100224
Pr叩vo k vyu転it鱈 vyn叩lezu p鱈slu邸鱈 st叩tu podle 3 odst. 6 z叩k. . 34/1957 Sb.
LIBOR PT, PRAHA a LADISLAV PLICHTA, PRAHA
Za鱈zen鱈 na vkl叩d叩n鱈 pesn uren辿ho mno転stv鱈 rtuti .
Pihl叩邸eno 19. 炭nora 1960 (PV 1124-60] Platnost patentu od 19. 炭nora 1960
D9 nkter箪ch vakuov箪ch syst辿m哲 (pro pokusn辿 炭ely i pr哲myslov vyr叩bn箪ch) je nutno vkl叩dat
pedepsanou d叩vku rtuti s vysok箪m stup" nm istoty. Dosavadn鱈 metody nedovoluj鱈 vkl叩dat : rtu泥 do
syst辿mu v d叩vk叩ch men邸鱈ch ne転 ,1 g a jejich pesnost je nevyhovuj鱈c鱈, proto転e pi vkl叩d叩n鱈 rtuti
upraven箪m kohoutem a zvl叩邸t pi run鱈m nava転ov叩n鱈 a vkl叩d叩n鱈 d叩vek nen鱈 mo転no zachovat potebnou
istotu rtuti. Za鱈zen鱈 podle vyn叩lezu umo転uje vkl叩dat rtu泥 do vakuov辿ho syst辿mu, ani転 by se sn鱈転il
stupe istoty rtuti, a to i ve velmi mal箪ch d叩vk叩ch a転 1,5 mg s pesnost鱈 a転 5.102 mg.

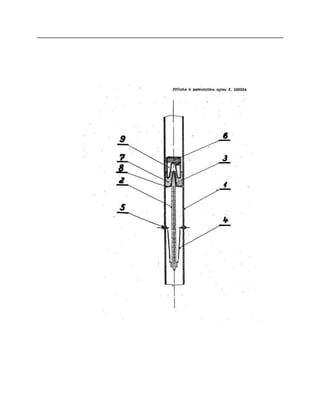

Za鱈zen鱈 podle vyn叩lezu sest叩v叩 v podstat z v叩lce z tvrd辿ho skla, jeho転 spodn鱈 konec je spojen s
erpan箪m vakuov箪m syst辿mem, do nho転 je zapoteb鱈 vlo転iti d叩vku rtuti, a horn鱈 konec je spojen s
erpac鱈m syst辿mem vakuov辿 aparatury a se za鱈zen鱈m na vpou邸tn鱈 ist辿ho inertn鱈ho plynu. V叩lec 1 m叩
ve sv辿m stedu pep叩転ku se z叩brusem , do nho転 jest vlo転ena zabrou邸en箪m koncem kapil叩ra 2. Kapil叩ra
je v t辿to poloze dr転ena dvma wolframov箪mi spir叩lami , uchycen箪mi na molybdenov箪ch pr哲tavech . Na
kapil叩e o pr哲mru otvoru 50100 mikron哲 je vyryta stupnice kalibrovan叩 v mg rtuti; v箪brem kapil叩ry lze
zaruiti ; linearitu stupnice. Pi d叩vk叩ch vt邸鱈ch ne転 40 mg je vhodn辿 pou転鱈t kapil叩ry opaten辿 kom哲rkou v
horn鱈m 炭st鱈 kapil叩ry. Do horn鱈 叩sti v叩lce se vprav鱈 takov辿 mno転stv鱈 rtuti , aby nepekrylo vstupn鱈 otvor
kapil叩ry, piem転 rtu泥 utsuje v叩lec i kapil叩ru. Sklenn箪m plov叩kem , opate
4. 40
50

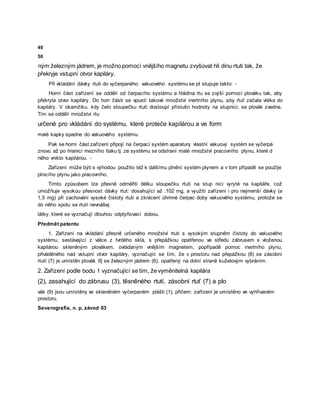

n箪m 転elezn箪m j叩drem, je mo転no pomoc鱈 vnj邸鱈ho magnetu zvy邸ovat hli dinu rtuti tak, 転e
pekryje vstupn鱈 otvor kapil叩ry.
Pi vkl叩d叩n鱈 d叩vky rtuti do vyerpan辿ho vakuov辿ho syst辿mu se pt stupuje takto: -
Horn鱈 叩st za鱈zen鱈 se oddl鱈 od erpac鱈ho syst辿mu a hl叩dina rtu se zv箪邸鱈 pomoc鱈 plov叩ku tak, aby
pekryla otvor kapil叩ry. Do horr 叩sti se vpust鱈 takov辿 mno転stv鱈 inertn鱈ho plynu, aby rtu泥 zaala vt辿ka do
kapil叩ry. V okam転iku, kdy elo sloupeku rtuti dostoup鱈 p鱈slu邸n hodnoty na stupnici, se plov叩k zvedne.
T鱈m se oddl鱈 mno転stv鱈 rtu
uren辿 pro vkl叩d叩n鱈 do syst辿mu, kter辿 protee kapil叩rou a ve form
mal辿 kapky spadne do vakuov辿ho syst辿mu.
Pak se horn鱈 叩st za鱈zen鱈 pipoj鱈 na erpac鱈 syst辿m aparatury vlastn鱈 vakuov箪 syst辿m se vyerp叩
znovu a転 po hranici mezn鱈ho tlaku tj. ze syst辿mu se odstran鱈 mal辿 mno転stv鱈 pracovn鱈ho plynu, kter辿 d
nho vniklo kapil叩rou. -
Za鱈zen鱈 m哲転e b箪ti s v箪hodou pou転ito t辿転 k dal邸鱈mu plnn鱈 syst辿m plynem a v tom p鱈pad se pou転ije
plnic鱈ho plynu jako pracovn鱈ho.
T鱈mto zp哲sobem lze pesn odmiti d辿lku sloupeku rtuti na stup nici vyryt辿 na kapil叩e, co転
umo転uje vysokou pesnost d叩vky rtut: dosahuj鱈c鱈 a転 .102 mg, a vyu転it鱈 za鱈zen鱈 i pro nejmen邸鱈 d叩vky (a
1,5 mg) pi zachov叩n鱈 vysok辿 istoty rtuti a zkr叩cen鱈 炭hrnn辿 erpac doby vakuov辿ho syst辿mu, proto転e se
do nho spolu se rtut鱈 nevn叩邸ej
l叩tky, kter辿 se vyznauj鱈 dlouhou odplyovac鱈 dobou.
Pedmt patentu
1. Za鱈zen鱈 na vkl叩d叩n鱈 pesn uren辿ho mno転stv鱈 rtuti s vysok箪m stupnm istoty do vakuov辿ho
syst辿mu, sest叩vaj鱈c鱈 z v叩lce z tvrd辿ho skla, s pep叩転kou opatenou ve stedu z叩brusem s vlo転enou
kapil叩rou sklenn箪m plov叩kem, ovl叩dan箪m vnj邸鱈m magnetem, pop鱈pad pomoc inertn鱈ho plynu,
piv叩dn辿ho nad vstupn鱈 otvor kapil叩ry, vyznauj鱈c se t鱈m, 転e v prostoru nad pep叩転kou (8) se z叩sobn鱈
rtut鱈 (7) je um鱈stn plov叩k 9] se 転elezn箪m j叩drem (6), opaten箪 na doln鱈 stran ku転elov箪m vybr叩n鱈m.
2. Za鱈zen鱈 podle bodu 1 vyznauj鱈c鱈 se t鱈m, 転e vymniteln叩 kapil叩ra
(2), zasahuj鱈c鱈 do z叩brusu (3), tsnn辿ho rtut鱈, z叩sobn鱈 rtu泥 (7) a plo
v叩k (9) jsou um鱈stny ve sklenn辿m vyerpan辿m pl叩邸ti (1), piem: za鱈zen鱈 je um鱈stno ve vyh鱈van辿m
prostoru.
Severografia, n. p, z叩vod 03
