A Simple Workflow

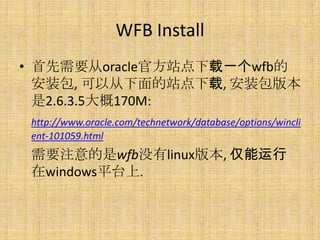

WFB Install ? 首先需要从oracle官方站点下载一个wfb的 安装包, 可以从下面的站点下载, 安装包版本 是2.6.3.5大概170M: http://www.oracle.com/technetwork/database/options/wincli ent-101059.html 需要注意的是wfb没有linux版本, 仅能运行 在windows平台上.

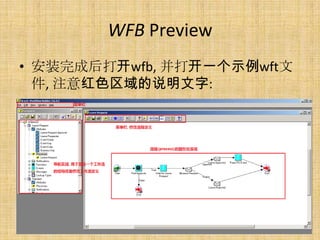

WFB Preview ? 安装完成后打开wfb, 并打开一个示例wft文 件, 注意红色区域的说明文字:

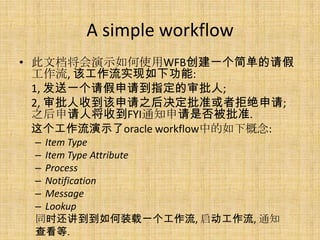

A simple workflow ? 此文档将会演示如何使用WFB创建一个简单的请假 工作流, 该工作流实现如下功能: 1, 发送一个请假申请到指定的审批人; 2, 审批人收到该申请之后决定批准或者拒绝申请; 之后申请人将收到FYI通知申请是否被批准. 这个工作流演示了oracle workflow中的如下概念: – Item Type – Item Type Attribute – Process – Notification – Message – Lookup 同时还讲到到如何装载一个工作流, 启动工作流, 通知 查看等.

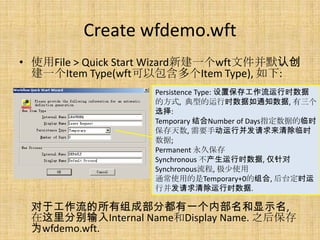

Create wfdemo.wft ? 使用File > Quick Start Wizard新建一个wft文件并默认创 建一个Item Type(wft可以包含多个Item Type), 如下: Persistence Type: 设置保存工作流运行时数据 的方式, 典型的运行时数据如通知数据, 有三个 选择: Temporary 结合Number of Days指定数据的临时 保存天数, 需要手动运行并发请求来清除临时 数据; Permanent 永久保存 Synchronous 不产生运行时数据, 仅针对 Synchronous流程, 极少使用 通常使用的是Temporary+0的组合, 后台定时运 行并发请求清除运行时数据. 对于工作流的所有组成部分都有一个内部名和显示名, 在这里分别输入Internal Name和Display Name. 之后保存 为wfdemo.wft.

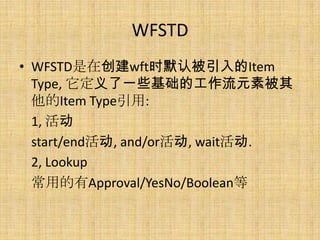

WFSTD ? WFSTD是在创建wft时默认被引入的Item Type, 它定义了一些基础的工作流元素被其 他的Item Type引用: 1, 活动 start/end活动, and/or活动, wait活动. 2, Lookup 常用的有Approval/YesNo/Boolean等

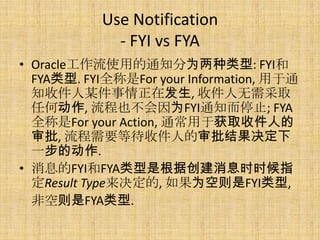

Use Notification - FYI vs FYA ? Oracle工作流使用的通知分为两种类型: FYI和 FYA类型. FYI全称是For your Information, 用于通 知收件人某件事情正在发生, 收件人无需采取 任何动作, 流程也不会因为FYI通知而停止; FYA 全称是For your Action, 通常用于获取收件人的 审批, 流程需要等待收件人的审批结果决定下 一步的动作. ? 消息的FYI和FYA类型是根据创建消息时时候指 定Result Type来决定的, 如果为空则是FYI类型, 非空则是FYA类型.

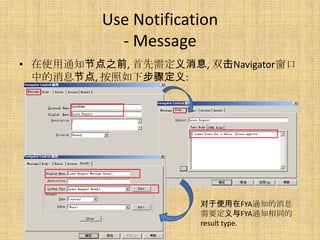

Use Notification - Message ? 在使用通知节点之前, 首先需定义消息, 双击Navigator窗口 中的消息节点, 按照如下步骤定义: 对于使用在FYA通知的消息 需要定义与FYA通知相同的 result type.

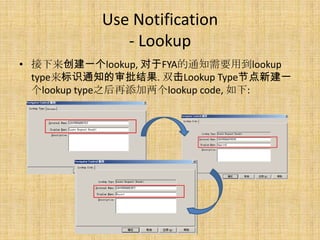

Use Notification - Lookup ? 接下来创建一个lookup, 对于FYA的通知需要用到lookup type来标识通知的审批结果. 双击Lookup Type节点新建一 个lookup type之后再添加两个lookup code, 如下:

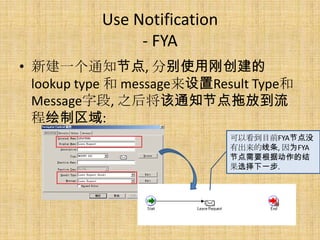

Use Notification - FYA ? 新建一个通知节点, 分别使用刚创建的 lookup type 和 message来设置Result Type和 Message字段, 之后将该通知节点拖放到流 程绘制区域: 可以看到目前FYA节点没 有出来的线条, 因为FYA 节点需要根据动作的结 果选择下一步.

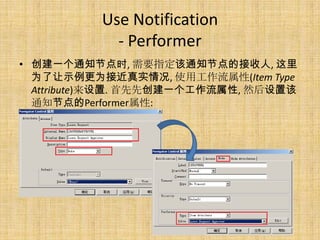

Use Notification - Performer ? 创建一个通知节点时, 需要指定该通知节点的接收人, 这里 为了让示例更为接近真实情况, 使用工作流属性(Item Type Attribute)来设置. 首先先创建一个工作流属性, 然后设置该 通知节点的Performer属性:

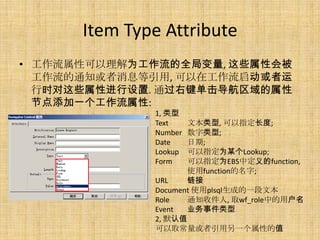

Item Type Attribute ? 工作流属性可以理解为工作流的全局变量, 这些属性会被 工作流的通知或者消息等引用, 可以在工作流启动或者运 行时对这些属性进行设置. 通过右键单击导航区域的属性 节点添加一个工作流属性: 1, 类型 Text 文本类型, 可以指定长度; Number 数字类型; Date 日期; Lookup 可以指定为某个Lookup; Form 可以指定为EBS中定义的function, 使用function的名字; URL 链接 Document 使用plsql生成的一段文本 Role 通知收件人, 取wf_role中的用户名 Event 业务事件类型 2, 默认值 可以取常量或者引用另一个属性的值

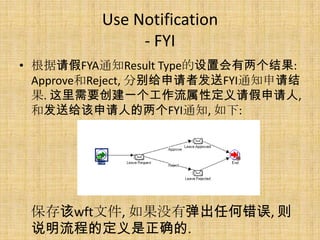

Use Notification - FYI ? 根据请假FYA通知Result Type的设置会有两个结果: Approve和Reject, 分别给申请者发送FYI通知申请结 果. 这里需要创建一个工作流属性定义请假申请人, 和发送给该申请人的两个FYI通知, 如下: 保存该wft文件, 如果没有弹出任何错误, 则 说明流程的定义是正确的.
END
