2013/04/13 金沢で開催された第5回勉強会のライトニングトーク資料です。 AWS EBSのI/OとIOPSについてベンチマークツールを使っていろいろ計測した结果をまとめました。間違いなどあればご遠慮なくご指摘ください。
JAWS-UG北陸第5回勉強会 クラウド破産しないためのEBS入門
- 1. JAWS北陸 第5回勉強会 クラウド破産しないためのEBS入門 2013年4月13日 植木 和樹

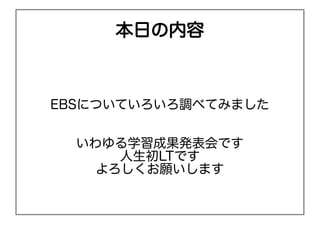

- 2. 本日の内容 EBSについていろいろ調べてみました いわゆる学習成果発表会です 人生初LTです よろしくお願いします

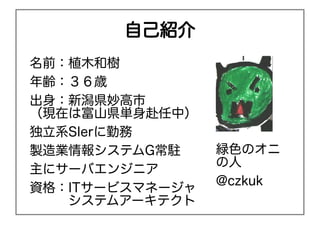

- 3. 自己紹介 名前：植木和樹 年齢：３６歳 出身：新潟県妙高市 （現在は富山県単身赴任中） 独立系SIerに勤務 製造業情報システムG常駐 緑色のオニ の人 主にサーバエンジニア @czkuk 資格：ITサービスマネージャ システムアーキテクト

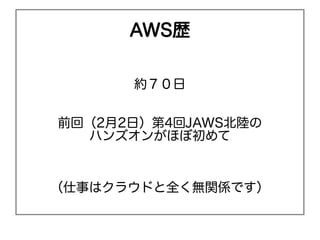

- 4. 础奥厂歴 約７０日 前回（2月2日）第4回JAWS北陸の ハンズオンがほぼ初めて （仕事はクラウドと全く無関係です）

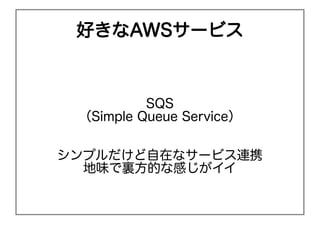

- 5. 好きな础奥厂サービス SQS （Simple Queue Service） シンプルだけど自在なサービス連携 地味で裏方的な感じがイイ

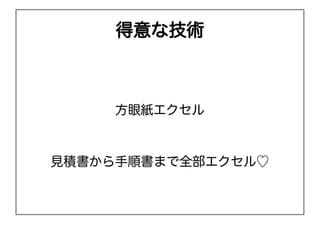

- 6. 得意な技术 方眼紙エクセル 見積書から手順書まで全部エクセル?

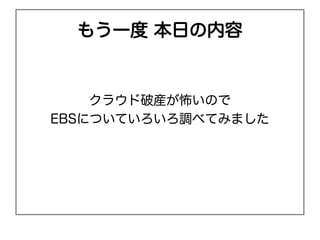

- 7. もう一度 本日の内容 クラウド破産が怖いので EBSについていろいろ調べてみました

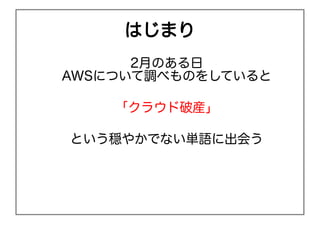

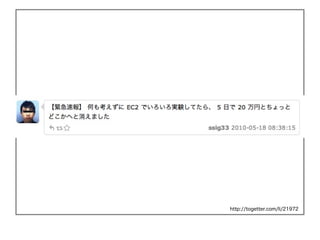

- 8. はじまり 2月のある日 AWSについて調べものをしていると 「クラウド破産」 という穏やかでない単語に出会う

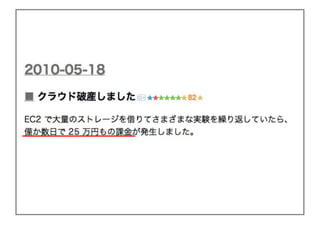

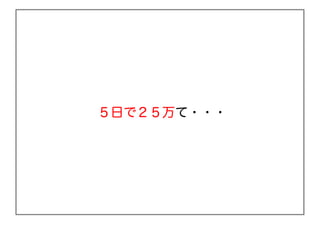

- 11. ５日で２５万て???

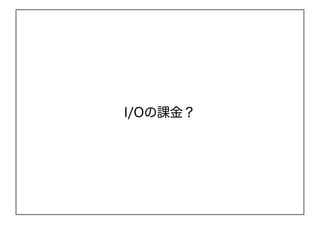

- 13. 滨/翱の课金？

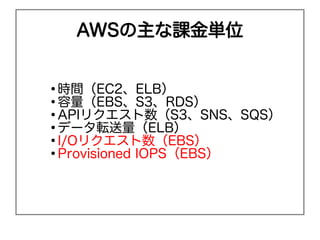

- 14. AWSの主な課金単位 ● 時間（EC2、ELB） ● 容量（EBS、S3、RDS） ● APIリクエスト数（S3、SNS、SQS） ● データ転送量（ELB） ● I/Oリクエスト数（EBS） ● Provisioned IOPS（EBS）

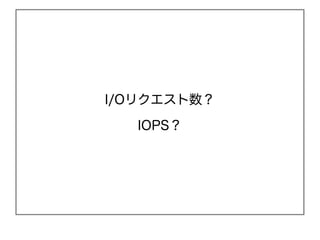

- 15. I/Oリクエスト数？ IOPS？

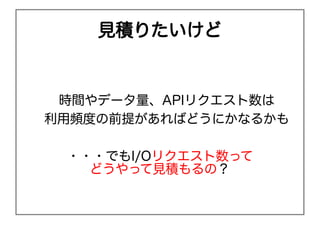

- 16. 見積りたいけど 時間やデータ量、APIリクエスト数は 利用頻度の前提があればどうにかなるかも ???でもI/Oリクエスト数って どうやって见积もるの？

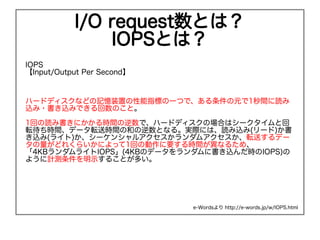

- 18. I/O request数とは？ IOPSとは？ IOPS 【Input/Output Per Second】 ハードディスクなどの記憶装置の性能指標の一つで、ある条件の元で1秒間に読み 込み?書き込みできる回数のこと。 1回の読み書きにかかる時間の逆数で、ハードディスクの場合はシークタイムと回 転待ち時間、データ転送時間の和の逆数となる。実際には、読み込み(リード)か書 き込み(ライト)か、シーケンシャルアクセスかランダムアクセスか、転送するデー タの量がどれくらいかによって1回の動作に要する時間が異なるため、 「4KBランダムライトIOPS」(4KBのデータをランダムに書き込んだ時のIOPS)の ように計測条件を明示することが多い。 e-Wordsより http://e-words.jp/w/IOPS.html
- 19. EBSのIOPS 「スタンダードボリュームの平均パフォー マンスは約 100 IOPS」 ???だそうですが計測条件がわからない http://aws.amazon.com/jp/ebs/
- 21. 検証してみた ブロックサイズを指定できるベンチマーク ツールを使って60秒間に読み書きしたデー タ量?IOPSを計測する その结果とAWSの計測结果を比較する ついでにvmstatでも計測してみる ベンチマークには fio を利用 参考にさせてもらったサイト:? Provisioned?IOPSの検討?-?JPOUG?Advent?Calendar?2012 http://d.hatena.ne.jp/sh2/20121217

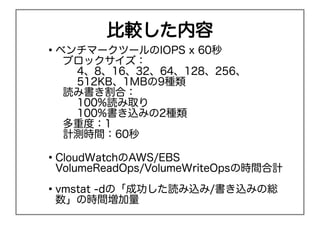

- 22. 比較した内容 ● ベンチマークツールのIOPS x 60秒 ブロックサイズ： 4、8、16、32、64、128、256、 512KB、1MBの9種類 読み書き割合： 100%読み取り 100%書き込みの2種類 多重度：1 計測時間：60秒 ● CloudWatchのAWS/EBS VolumeReadOps/VolumeWriteOpsの時間合計 ● vmstat -dの「成功した読み込み/書き込みの総 数」の時間増加量
- 23. 使用したEC2環境 リージョン：Tokyo インスタンスタイプ：t1.micro OS：Amazon Linux 2013.03 64bit カーネル：2.6.18 EBS：スタンダード 32GB ファイルシステム：ext4

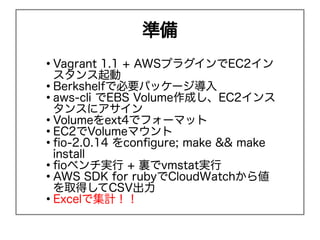

- 24. 準備 ● Vagrant 1.1 + AWSプラグインでEC2イン スタンス起動 ● Berkshelfで必要パッケージ導入 ● aws-cli でEBS Volume作成し、EC2インス タンスにアサイン ● Volumeをext4でフォーマット ● EC2でVolumeマウント ● fio-2.0.14 をconfigure; make && make install ● fioベンチ実行 + 裏でvmstat実行 ● AWS SDK for rubyでCloudWatchから値 を取得してCSV出力 ● Excelで集計！！

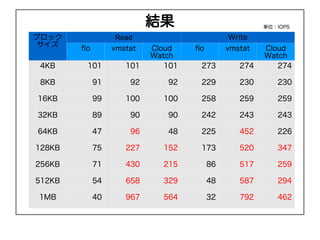

- 25. 结果 単位：IOPS ブロック Read Write サイズ fio vmstat Cloud fio vmstat Cloud Watch Watch 4KB 101 101 101 273 274 274 8KB 91 92 92 229 230 230 16KB 99 100 100 258 259 259 32KB 89 90 90 242 243 243 64KB 47 96 48 225 452 226 128KB 75 227 152 173 520 347 256KB 71 430 215 86 517 259 512KB 54 658 329 48 587 294 1MB 40 967 564 32 792 462

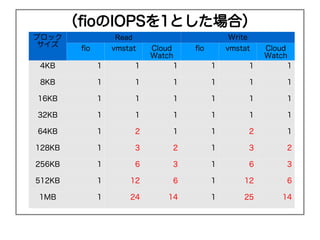

- 26. （fioのIOPSを1とした場合） ブロック Read Write サイズ fio vmstat Cloud fio vmstat Cloud Watch Watch 4KB 1 1 1 1 1 1 8KB 1 1 1 1 1 1 16KB 1 1 1 1 1 1 32KB 1 1 1 1 1 1 64KB 1 2 1 1 2 1 128KB 1 3 2 1 3 2 256KB 1 6 3 1 6 3 512KB 1 12 6 1 12 6 1MB 1 24 14 1 25 14

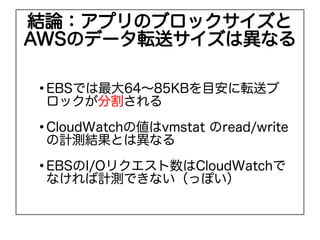

- 27. 結論：アプリのブロックサイズと AWSのデータ転送サイズは異なる ● EBSでは最大64?85KBを目安に転送ブ ロックが分割される ● CloudWatchの値はvmstat のread/write の計測结果とは異なる ● EBSのI/Oリクエスト数はCloudWatchで なければ計測できない（っぽい）

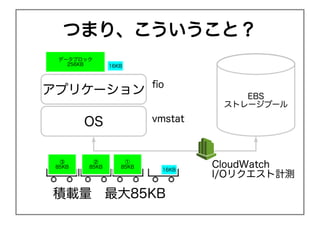

- 28. つまり、こういうこと？ データブロック 256KB 16KB fio アプリケーション EBS ストレージプール OS vmstat ③ 85KB ② 85KB ① 85KB CloudWatch I/Oリクエスト計測 16KB 積載量 最大85KB

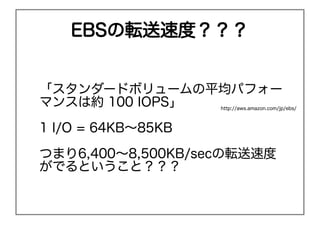

- 29. EBSの転送速度？？？ 「スタンダードボリュームの平均パフォー マンスは約 100 IOPS」 http://aws.amazon.com/jp/ebs/ 1 I/O = 64KB?85KB つまり6,400?8,500KB/secの転送速度 がでるということ？？？
- 30. 【次の疑問】 「スタンダードボリュームの平均パフォーマ ンスは約 100 IOPS」 Provisioned IOPSはIOPSで月固定料金 1IOPS = 0.12$ = 約12円（Tokyo） なら 100 PIOPSなら月12円で読み書きし放題？

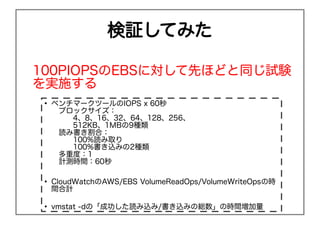

- 31. 検証してみた 100PIOPSのEBSに対して先ほどと同じ試験 を実施する ● ベンチマークツールのIOPS x 60秒 ブロックサイズ： 4、8、16、32、64、128、256、 512KB、1MBの9種類 読み書き割合： 100%読み取り 100%書き込みの2種類 多重度：1 計測時間：60秒 ● CloudWatchのAWS/EBS VolumeReadOps/VolumeWriteOpsの時 間合計 ● vmstat -dの「成功した読み込み/書き込みの総数」の時間増加量
- 32. ついでにこれについても确认してみ る 「Provisioned IOPS ボリュームはアプリ ケーションの読み込み、書き込みを16KBか それ以下のI/Oブロックサイズで処理しま す。16KB以上にI/Oサイズを増やすと、同 じIOPSの速度を達成するために必要なリ ソースが線形に増加します。」 http://aws.typepad.com/aws_japan/2012/11/ebs-volume-status-checks.html ? ブロックサイズが16KBより大きくなると アプリのI/O数と差が出てくるはず

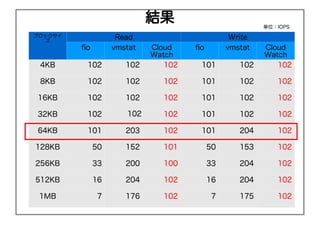

- 33. 结果 単位：IOPS ブロックサイ ズ Read Write fio vmstat Cloud fio vmstat Cloud Watch Watch 4KB 102 102 102 101 102 102 8KB 102 102 102 101 102 102 16KB 102 102 102 101 102 102 32KB 102 102 102 101 102 102 64KB 101 203 102 101 204 102 128KB 50 152 101 50 153 102 256KB 33 200 100 33 204 102 512KB 16 204 102 16 204 102 1MB 7 176 102 7 175 102

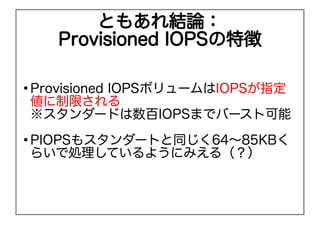

- 35. ともあれ结论： Provisioned IOPSの特徴 ● Provisioned IOPSボリュームはIOPSが指定 値に制限される ※スタンダードは数百IOPSまでバースト可能 ● PIOPSもスタンダートと同じく64?85KBく らいで処理しているようにみえる（？）

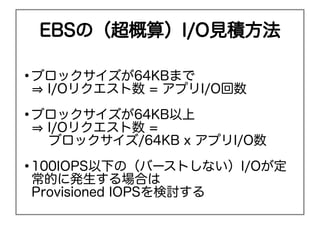

- 36. EBSの（超概算）I/O見積方法 ● ブロックサイズが64KBまで ? I/Oリクエスト数 = アプリI/O回数 ● ブロックサイズが64KB以上 ? I/Oリクエスト数 = ブロックサイズ/64KB x アプリI/O数 ● 100IOPS以下の（バーストしない）I/Oが定 常的に発生する場合は Provisioned IOPSを検討する

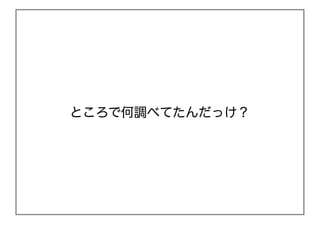

- 37. ところで何调べてたんだっけ？

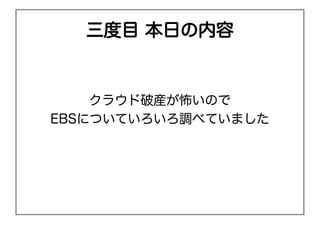

- 38. 三度目 本日の内容 クラウド破産が怖いので EBSについていろいろ調べていました

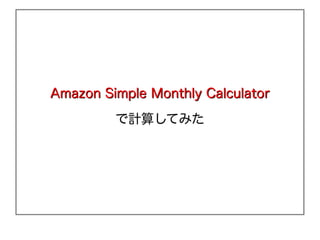

- 40. Amazon Simple Monthly Calculator で計算してみた

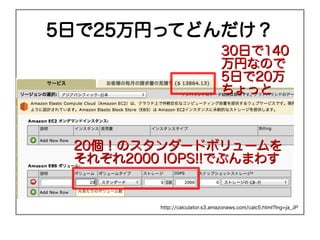

- 41. 5日で25万円ってどんだけ？ 30日で140 万円なので 5日で20万 ちょっと 20個！のスタンダードボリュームを それぞれ2000 IOPS!!でぶんまわす http://calculator.s3.amazonaws.com/calc5.html?lng=ja_JP

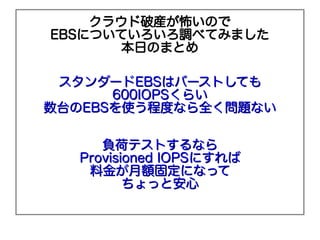

- 42. クラウド破産が怖いので EBSについていろいろ調べてみました 本日のまとめ スタンダードEBSはバーストしても 600IOPSくらい 数台のEBSを使う程度なら全く問題ない 負荷テストするなら Provisioned IOPSにすれば 料金が月額固定になって ちょっと安心

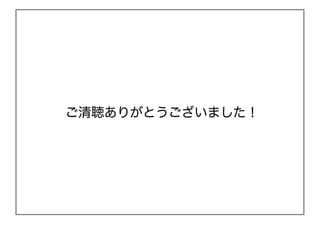

- 43. ご清聴ありがとうございました！
