![抵抗器
? 電流を流れにくくするもの．
? オームの法則に従う．
◆ V = I × R
◆ Vは抵抗の両端にかかる電圧
◆ Iは抵抗を流れる電流
? 定格消費電力に注意！
◆ 電力 P ＝ V × I [W]
◆ 電力が抵抗のW数を超えないよ
うに．
? 一般的なものなら1つ10円以下
34
回路図記号](https://image.slidesharecdn.com/17circuitlecture1-200107151540/85/2017-1-34-320.jpg)

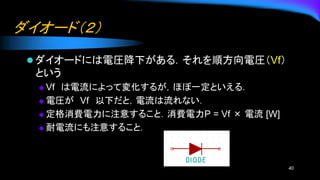

![ダイオード（２）
? ダイオードには電圧降下がある．それを順方向電圧（Vf）
という
◆ Vf は電流によって変化するが，ほぼ一定といえる．
◆ 電圧が Vf 以下だと，電流は流れない．
◆ 定格消費電力に注意すること．消費電力P = Vf × 電流 [W]
◆ 耐電流にも注意すること．
40](https://image.slidesharecdn.com/17circuitlecture1-200107151540/85/2017-1-40-320.jpg)
ロボット技术研究会回路讲习会2017-1

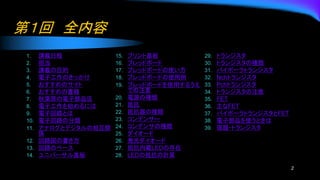

- 2. 第１回 全内容 1. 講義日程 2. 担当 3. 講義の目的 4. 電子工作のきっかけ 5. おすすめのサイト 6. おすすめの書籍 7. 秋葉原の電子部品店 8. 電子工作を始めるには 9. 電子回路とは 10. 電子回路の分類 11. アナログとデジタルの相互関 係 12. 回路図の書き方 13. 回路のベース 14. ユニバーサル基板 15. プリント基板 16. ブレッドボード 17. ブレッドボードの使い方 18. ブレッドボードの使用例 19. ブレッドボードを使用するうえ での注意 20. 電源の種類 21. 抵抗 22. 抵抗器の種類 23. コンデンサー 24. コンデンサの種類 25. ダイオード 26. 発光ダイオード 27. 抵抗内蔵LEDの存在 28. LEDの抵抗の計算 29. トランジスタ 30. トランジスタの種類 31. バイポーラトランジスタ 32. Nchトランジスタ 33. Pchトランジスタ 34. トランジスタの注意 35. FET 36. 主なFET 37. バイポーラトランジスタとFET 38. 電子部品を使うときは 39. 宿題?トランジスタ 2

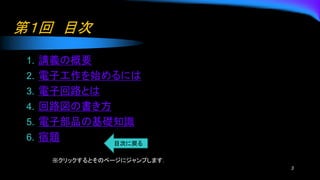

- 3. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 3 目次に戻る ※クリックするとそのページにジャンプします．

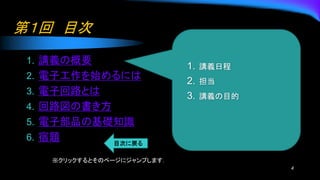

- 4. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 4 1. 講義日程 2. 担当 3. 講義の目的 ※クリックするとそのページにジャンプします．

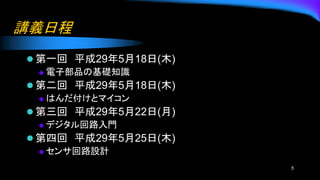

- 5. 講義日程 ? 第一回 平成29年5月18日(木) ◆ 電子部品の基礎知識 ? 第二回 平成29年5月18日(木) ◆ はんだ付けとマイコン ? 第三回 平成29年5月22日(月) ◆ デジタル回路入門 ? 第四回 平成29年5月25日(木) ◆ センサ回路設計 5
- 6. 担当 ? 名前 Molina ? Twitter @Msymng ? 入学年 2016年 ? 学科 機械系 ? 趣味 工作 ? やってること Maquinista（機械班） ? Rogy役職 会計、機械係 6

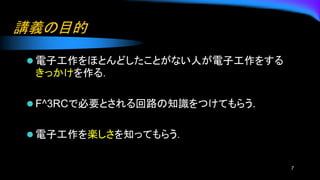

- 7. 講義の目的 ? 電子工作をほとんどしたことがない人が電子工作をする きっかけを作る． ? F^3RCで必要とされる回路の知識をつけてもらう. ? 電子工作を楽しさを知ってもらう． 7

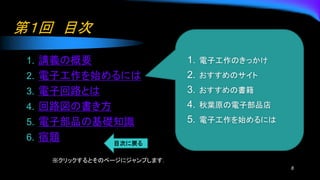

- 8. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 8 1. 電子工作のきっかけ 2. おすすめのサイト 3. おすすめの書籍 4. 秋葉原の電子部品店 5. 電子工作を始めるには ※クリックするとそのページにジャンプします．

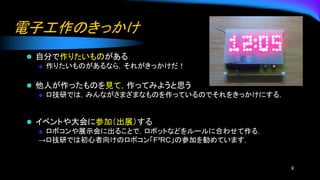

- 9. 電子工作のきっかけ ? 自分で作りたいものがある ◆ 作りたいものがあるなら，それがきっかけだ！ ? 他人が作ったものを見て，作ってみようと思う ◆ ロ技研では，みんながさまざまなものを作っているのでそれをきっかけにする． ? イベントや大会に参加（出展）する ◆ ロボコンや展示会に出ることで，ロボットなどをルールに合わせて作る． →ロ技研では初心者向けのロボコン「F?RC」の参加を勧めています． 9

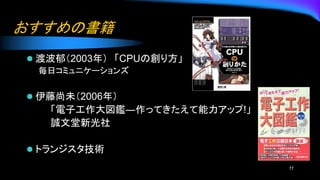

- 11. おすすめの書籍 ? 渡波郁（2003年） 「CPUの創り方」 毎日コミュニケーションズ ? 伊藤尚未（2006年） 「電子工作大図鑑―作ってきたえて能力アップ!」 誠文堂新光社 ? トランジスタ技術 11

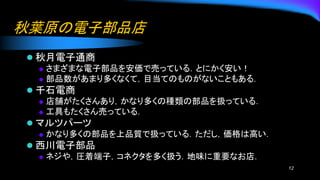

- 12. 秋葉原の電子部品店 ? 秋月電子通商 ◆ さまざまな電子部品を安価で売っている．とにかく安い！ ◆ 部品数があまり多くなくて，目当てのものがないこともある． ? 千石電商 ◆ 店舗がたくさんあり，かなり多くの種類の部品を扱っている． ◆ 工具もたくさん売っている． ? マルツパーツ ◆ かなり多くの部品を上品質で扱っている．ただし，価格は高い． ? 西川電子部品 ◆ ネジや，圧着端子，コネクタを多く扱う．地味に重要なお店． 12

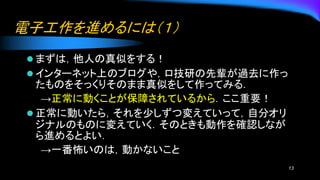

- 13. 電子工作を進めるには（１） ? まずは，他人の真似をする！ ? インターネット上のブログや，ロ技研の先輩が過去に作っ たものをそっくりそのまま真似をして作ってみる． →正常に動くことが保障されているから．ここ重要！ ? 正常に動いたら，それを少しずつ変えていって，自分オリ ジナルのものに変えていく．そのときも動作を確認しなが ら進めるとよい． →一番怖いのは，動かないこと 13

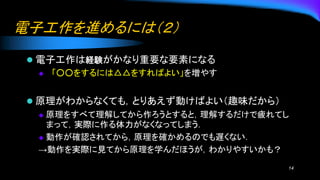

- 14. 電子工作を進めるには（２） ? 電子工作は経験がかなり重要な要素になる ◆ 「○○をするには△△をすればよい」を増やす ? 原理がわからなくても，とりあえず動けばよい（趣味だから） ◆ 原理をすべて理解してから作ろうとすると，理解するだけで疲れてし まって，実際に作る体力がなくなってしまう． ◆ 動作が確認されてから，原理を確かめるのでも遅くない． →動作を実際に見てから原理を学んだほうが，わかりやすいかも？ 14

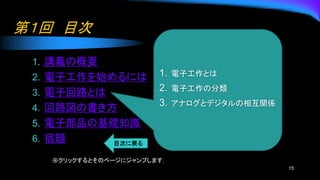

- 15. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 15 1. 電子工作とは 2. 電子工作の分類 3. アナログとデジタルの相互関係 ※クリックするとそのページにジャンプします．

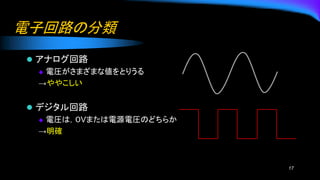

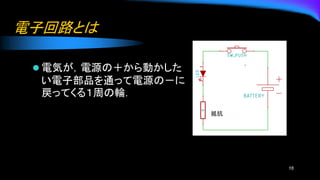

- 17. 電子回路の分類 ? アナログ回路 ◆ 電圧がさまざまな値をとりうる →ややこしい ? デジタル回路 ◆ 電圧は，０Vまたは電源電圧のどちらか →明確 17

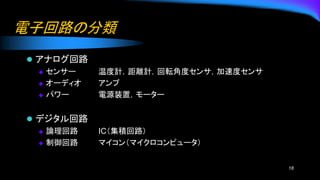

- 18. 電子回路の分類 ? アナログ回路 ◆ センサー 温度計，距離計，回転角度センサ，加速度センサ ◆ オーディオ アンプ ◆ パワー 電源装置，モーター ? デジタル回路 ◆ 論理回路 IC（集積回路） ◆ 制御回路 マイコン（マイクロコンピュータ） 18

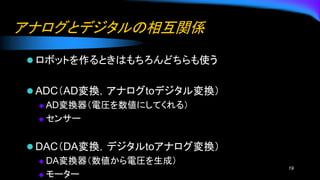

- 19. アナログとデジタルの相互関係 ? ロボットを作るときはもちろんどちらも使う ? ADC（AD変換，アナログtoデジタル変換） ◆ AD変換器（電圧を数値にしてくれる） ◆ センサー ? DAC（DA変換，デジタルtoアナログ変換） ◆ DA変換器（数値から電圧を生成） ◆ モーター 19

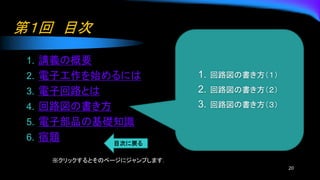

- 20. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 20 1. 回路図の書き方（１） 2. 回路図の書き方（２） 3. 回路図の書き方（３） ※クリックするとそのページにジャンプします．

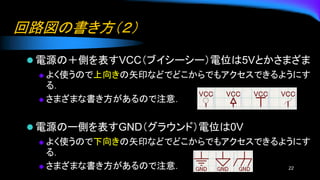

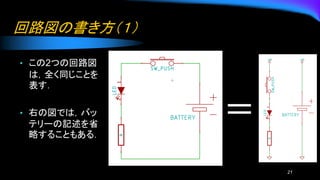

- 22. 回路図の書き方（２） ? 電源の＋側を表すVCC（ブイシーシー）電位は5Vとかさまざま ◆ よく使うので上向きの矢印などでどこからでもアクセスできるようにす る． ◆ さまざまな書き方があるので注意． ? 電源のー側を表すGND（グラウンド）電位は0V ◆ よく使うので下向きの矢印などでどこからでもアクセスできるようにす る． ◆ さまざまな書き方があるので注意． 22

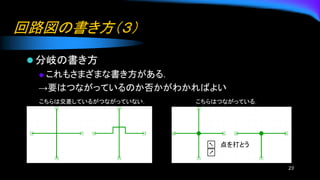

- 23. 回路図の書き方（３） ? 分岐の書き方 ◆ これもさまざまな書き方がある． →要はつながっているのか否かがわかればよい 23 こちらは交差しているがつながっていない． こちらはつながっている． ↖ 点を打とう ↗

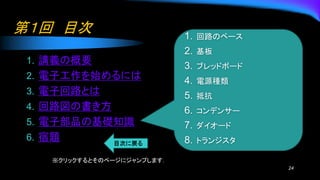

- 24. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 24 1. 回路のベース 2. 基板 3. ブレッドボード 4. 電源種類 5. 抵抗 6. コンデンサー 7. ダイオード 8. トランジスタ ※クリックするとそのページにジャンプします．

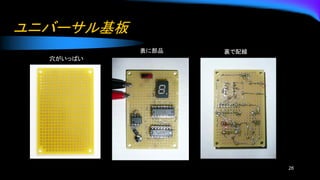

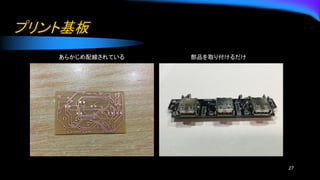

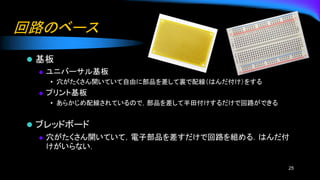

- 25. 回路のベース ? 基板 ◆ ユニバーサル基板 ? 穴がたくさん開いていて自由に部品を差して裏で配線（はんだ付け）をする ◆ プリント基板 ? あらかじめ配線されているので，部品を差して半田付けするだけで回路ができる ? ブレッドボード ◆ 穴がたくさん開いていて，電子部品を差すだけで回路を組める．はんだ付 けがいらない． 25

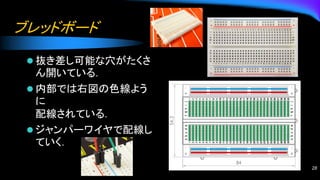

- 28. ブレッドボード ? 抜き差し可能な穴がたくさ ん開いている． ? 内部では右図の色線よう に 配線されている． ? ジャンパーワイヤで配線し ていく． 28

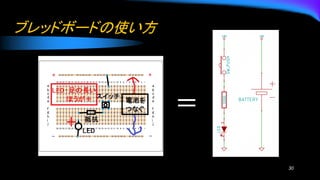

- 30. ブレッドボードの使い方 30 ＝

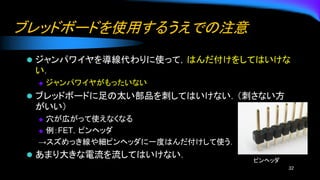

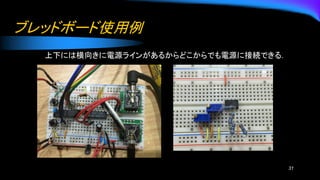

- 32. ブレッドボードを使用するうえでの注意 ? ジャンパワイヤを導線代わりに使って，はんだ付けをしてはいけな い． ◆ ジャンパワイヤがもったいない ? ブレッドボードに足の太い部品を刺してはいけない．（刺さない方 がいい） ◆ 穴が広がって使えなくなる ◆ 例：FET，ピンヘッダ →スズめっき線や細ピンヘッダに一度はんだ付けして使う． ? あまり大きな電流を流してはいけない． 32 ピンヘッダ

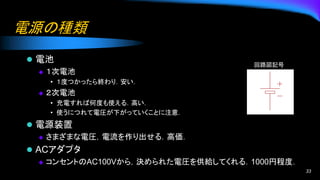

- 33. 電源の種類 ? 電池 ◆ １次電池 ? １度つかったら終わり．安い． ◆ ２次電池 ? 充電すれば何度も使える．高い． ? 使うにつれて電圧が下がっていくことに注意． ? 電源装置 ◆ さまざまな電圧，電流を作り出せる．高価． ? ACアダプタ ◆ コンセントのAC100Vから，決められた電圧を供給してくれる．1000円程度． 33 回路図記号

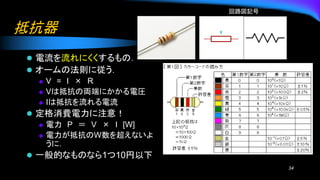

- 34. 抵抗器 ? 電流を流れにくくするもの． ? オームの法則に従う． ◆ V = I × R ◆ Vは抵抗の両端にかかる電圧 ◆ Iは抵抗を流れる電流 ? 定格消費電力に注意！ ◆ 電力 P ＝ V × I [W] ◆ 電力が抵抗のW数を超えないよ うに． ? 一般的なものなら1つ10円以下 34 回路図記号
- 35. 抵抗器の種類(代表的なもの) ? 炭素皮膜抵抗． ◆ 最も一般的 ? 金属皮膜抵抗． ◆ 品質が良い.高い. ◆ オーディオ機器などに ? チップ抵抗 ◆ 小さい ◆ マイクロマウスとか ? 可変抵抗 ◆ 抵抗の大きさを変えられる 35

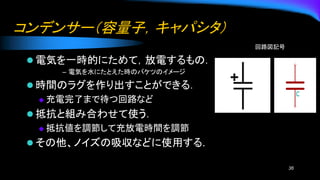

- 36. コンデンサー（容量子，キャパシタ） ? 電気を一時的にためて，放電するもの． – 電気を水にたとえた時のバケツのイメージ ? 時間のラグを作り出すことができる． ◆ 充電完了まで待つ回路など ? 抵抗と組み合わせて使う． ◆ 抵抗値を調節して充放電時間を調節 ? その他、ノイズの吸収などに使用する. 36 回路図記号

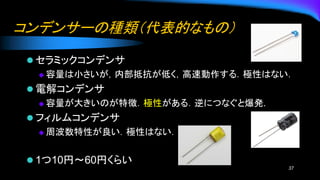

- 37. コンデンサーの種類（代表的なもの） ? セラミックコンデンサ ◆ 容量は小さいが，内部抵抗が低く，高速動作する．極性はない． ? 電解コンデンサ ◆ 容量が大きいのが特徴．極性がある．逆につなぐと爆発. ? フィルムコンデンサ ◆ 周波数特性が良い．極性はない． ? 1つ10円～60円くらい 37

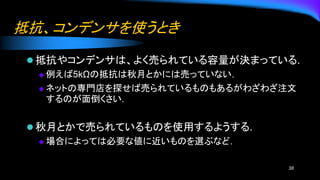

- 38. 抵抗、コンデンサを使うとき ? 抵抗やコンデンサは、よく売られている容量が決まっている. ◆ 例えば5kΩの抵抗は秋月とかには売っていない. ◆ ネットの専門店を探せば売られているものもあるがわざわざ注文 するのが面倒くさい. ? 秋月とかで売られているものを使用するようする. ◆ 場合によっては必要な値に近いものを選ぶなど. 38

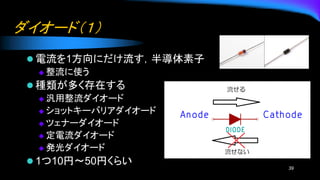

- 39. ダイオード（１） ? 電流を1方向にだけ流す，半導体素子 ◆ 整流に使う ? 種類が多く存在する ◆ 汎用整流ダイオード ◆ ショットキーバリアダイオード ◆ ツェナーダイオード ◆ 定電流ダイオード ◆ 発光ダイオード ? 1つ10円～50円くらい 39
- 40. ダイオード（２） ? ダイオードには電圧降下がある．それを順方向電圧（Vf） という ◆ Vf は電流によって変化するが，ほぼ一定といえる． ◆ 電圧が Vf 以下だと，電流は流れない． ◆ 定格消費電力に注意すること．消費電力P = Vf × 電流 [W] ◆ 耐電流にも注意すること． 40

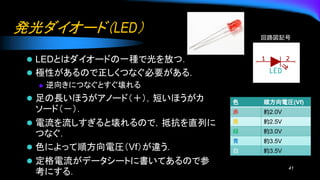

- 41. ? LEDとはダイオードの一種で光を放つ． ? 極性があるので正しくつなぐ必要がある． ◆ 逆向きにつなぐとすぐ壊れる ? 足の長いほうがアノード（＋），短いほうがカ ソード（－）． ? 電流を流しすぎると壊れるので，抵抗を直列に つなぐ． ? 色によって順方向電圧（Vf）が違う． ? 定格電流がデータシートに書いてあるので参 考にする． 発光ダイオード（LED） 41 回路図記号 色 順方向電圧(Vf) 赤 約2.0V 黄 約2.5V 緑 約3.0V 青 約3.5V 白 約3.5V

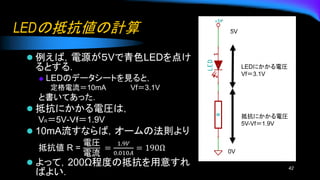

- 42. LEDの抵抗値の計算 ? 例えば，電源が５Vで青色LEDを点け るとする． ◆ LEDのデータシートを見ると， 定格電流＝10mA Vf＝3.1V と書いてあった． ? 抵抗にかかる電圧は， VR＝5V-Ｖｆ＝1.9V ? 10mA流すならば，オームの法則より 抵抗値 R = 電圧 電流 = 1.9? 0.010? = 190Ω ? よって，200Ω程度の抵抗を用意すれ ばよい． 42 LEDにかかる電圧 Vf＝3.1V 抵抗にかかる電圧 5V-Vf＝1.9V 5V 0V

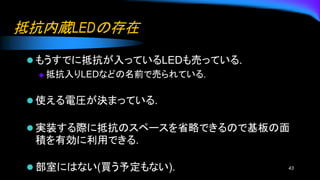

- 43. 抵抗内蔵LEDの存在 ? もうすでに抵抗が入っているLEDも売っている. ◆ 抵抗入りLEDなどの名前で売られている. ? 使える電圧が決まっている. ? 実装する際に抵抗のスペースを省略できるので基板の面 積を有効に利用できる. ? 部室にはない(買う予定もない). 43

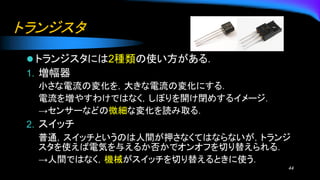

- 44. トランジスタ ? トランジスタには2種類の使い方がある． 1. 増幅器 小さな電流の変化を，大きな電流の変化にする． 電流を増やすわけではなく，しぼりを開け閉めするイメージ． →センサーなどの微細な変化を読み取る． 2. スイッチ 普通，スイッチというのは人間が押さなくてはならないが，トランジ スタを使えば電気を与えるか否かでオンオフを切り替えられる． →人間ではなく，機械がスイッチを切り替えるときに使う． 44

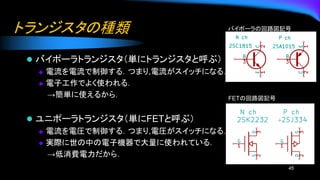

- 45. トランジスタの種類 ? バイポーラトランジスタ（単にトランジスタと呼ぶ） ◆ 電流を電流で制御する．つまり,電流がスイッチになる． ◆ 電子工作でよく使われる． →簡単に使えるから． ? ユニポーラトランジスタ（単にFETと呼ぶ） ◆ 電流を電圧で制御する．つまり,電圧がスイッチになる． ◆ 実際に世の中の電子機器で大量に使われている． →低消費電力だから． 45 FETの回路図記号 バイポーラの回路図記号

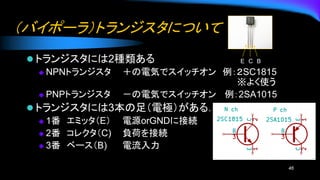

- 46. （バイポーラ）トランジスタについて ? トランジスタには2種類ある ◆ NPNトランジスタ ＋の電気でスイッチオン 例：２SC1815 ※よく使う ◆ PNPトランジスタ －の電気でスイッチオン 例：2SA1015 ? トランジスタには3本の足（電極）がある． ◆ 1番 エミッタ（E） 電源orGNDに接続 ◆ 2番 コレクタ（C) 負荷を接続 ◆ 3番 ベース（B) 電流入力 46 E C B

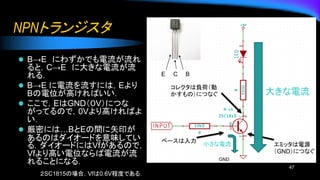

- 47. NPNトランジスタ ? B→E にわずかでも電流が流れ ると，C→E に大きな電流が流 れる． ? B→E に電流を流すには，Eより Bの電位が高ければいい． ? ここで，EはGND（０V）につな がってるので，0Vより高ければよ い． ? 厳密には…BとEの間に矢印が あるのはダイオードを意味してい る．ダイオードにはVfがあるので， Vfより高い電位ならば電流が流 れることになる． 47 エミッタは電源 （GND）につなぐ コレクタは負荷（動 かすもの）につなぐ 小さな電流 大きな電流 GND ベースは入力 E C B ２SC1815の場合，Vfは0.6V程度である．

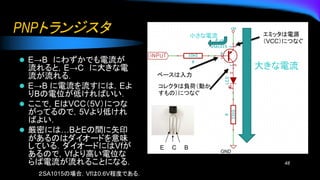

- 48. ? E→B にわずかでも電流が 流れると，E→C に大きな電 流が流れる． ? E→B に電流を流すには，Eよ りBの電位が低ければいい． ? ここで，EはVCC（5V）につな がってるので，5Vより低けれ ばよい． ? 厳密には…BとEの間に矢印 があるのはダイオードを意味 している．ダイオードにはVfが あるので，Vfより高い電位な らば電流が流れることになる． 48 エミッタは電源 （VCC）につなぐ コレクタは負荷（動か すもの）につなぐ 小さな電流 大きな電流 GND ベースは入力 E C B ２SA1015の場合，Vfは0.6V程度である． PNPトランジスタ
- 49. トランジスタの注意 ? ベースを直接電源につ なぐと危険!!! ? BとEの間はダイオード があるだけ．ダイオード が焦げる． ? 抵抗を挟もう． 49 Vf=0.6V 4.4V 短絡!!!

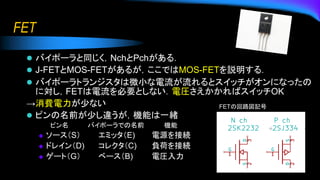

- 50. FET ? バイポーラと同じく，NchとPchがある． ? J-FETとMOS-FETがあるが，ここではMOS-FETを説明する． ? バイポーラトランジスタは微小な電流が流れるとスイッチがオンになったの に対し，FETは電流を必要としない．電圧さえかかればスイッチOK →消費電力が少ない ? ピンの名前が少し違うが，機能は一緒 ピン名 バイポーラでの名前 機能 ◆ ソース（S） エミッタ（E) 電源を接続 ◆ ドレイン（D) コレクタ（C) 負荷を接続 ◆ ゲート（G） ベース（B) 電圧入力 50 FETの回路図記号

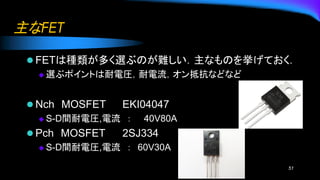

- 51. 主なFET ? FETは種類が多く選ぶのが難しい．主なものを挙げておく． ◆ 選ぶポイントは耐電圧，耐電流，オン抵抗などなど ? Nch MOSFET EKI04047 ◆ S-D間耐電圧,電流 ： 40V80A ? Pch MOSFET 2SJ334 ◆ S-D間耐電圧,電流 ： 60V30A 51

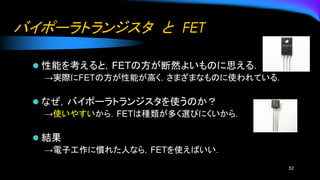

- 52. バイポーラトランジスタ と FET ? 性能を考えると，FETの方が断然よいものに思える． →実際にFETの方が性能が高く，さまざまなものに使われている． ? なぜ，バイポーラトランジスタを使うのか？ →使いやすいから．FETは種類が多く選びにくいから． ? 結果 →電子工作に慣れた人なら，FETを使えばいい． 52

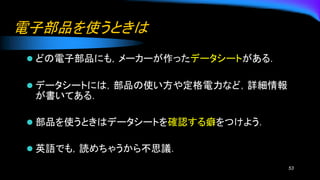

- 53. 電子部品を使うときは ? どの電子部品にも，メーカーが作ったデータシートがある． ? データシートには，部品の使い方や定格電力など，詳細情報 が書いてある． ? 部品を使うときはデータシートを確認する癖をつけよう． ? 英語でも，読めちゃうから不思議． 53

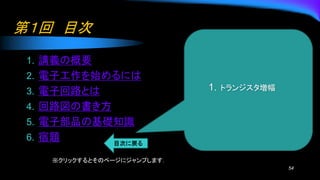

- 54. 第１回 目次 1. 講義の概要 2. 電子工作を始めるには 3. 電子回路とは 4. 回路図の書き方 5. 電子部品の基礎知識 6. 宿題 54 1. トランジスタ増幅 ※クリックするとそのページにジャンプします．

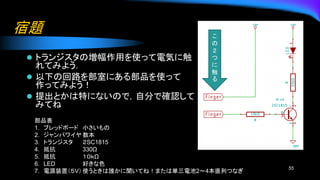

- 55. 宿題 ? トランジスタの増幅作用を使って電気に触 れてみよう． ? 以下の回路を部室にある部品を使って 作ってみよう！ ? 提出とかは特にないので，自分で確認して みてね 55 部品表 1. ブレッドボード 小さいもの 2. ジャンパワイヤ 数本 3. トランジスタ ２SC1815 4. 抵抗 330Ω 5. 抵抗 １０ｋΩ 6. LED 好きな色 7. 電源装置（５V）使うときは誰かに聞いてね！または単三電池2～4本直列つなぎ こ の ２ つ に 触 る
