Japanino Workshop #2

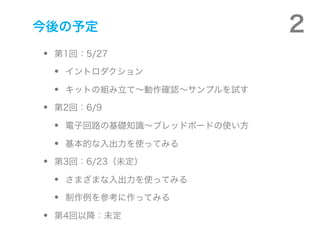

- 2. 今后の予定 2
? 第1回：5/27
? イントロダクション
? キットの組み立て～動作確認～サンプルを試す
? 第2回：6/9
? 電子回路の基礎知識～ブレッドボードの使い方
? 基本的な入出力を使ってみる
? 第3回：6/23（未定）
? さまざまな入出力を使ってみる
? 制作例を参考に作ってみる
? 第4回以降：未定

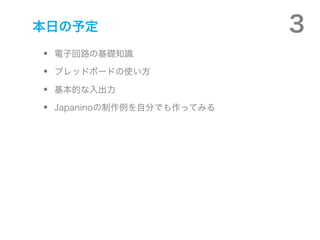

- 3. 本日の予定 3
? 電子回路の基礎知識
? ブレッドボードの使い方
? 基本的な入出力
? Japaninoの制作例を自分でも作ってみる
- 4. 材料 4

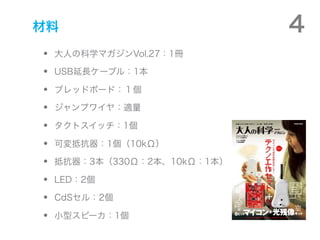

? 大人の科学マガジンVol.27：1冊
? USB延長ケーブル：1本
? ブレッドボード：１個
? ジャンプワイヤ：適量
? タクトスイッチ：1個
? 可変抵抗器：1個（10kΩ）
? 抵抗器：3本（330Ω：2本、10kΩ：1本）
? LED：2個
? CdSセル：2個
? 小型スピーカ：1個

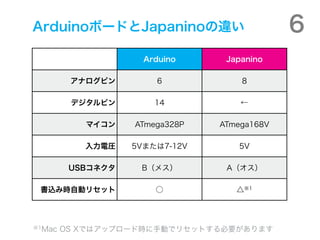

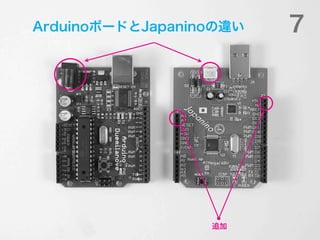

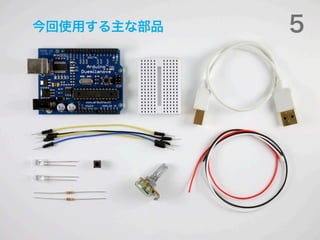

- 6. 础谤诲耻颈苍辞ボードと闯补辫补苍颈苍辞の违い 6
Arduino Japanino
アナログピン 6 8
デジタルピン 14 ←
マイコン ATmega328P ATmega168V
入力電圧 5Vまたは7-12V 5V
USBコネクタ B（メス） A（オス）
書込み時自動リセット ○ △※1
※1Mac OS Xではアップロード時に手動でリセットする必要があります

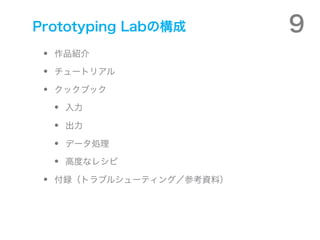

- 9. Prototyping Labの構成 9
? 作品紹介
? チュートリアル
? クックブック
? 入力
? 出力
? データ処理
? 高度なレシピ
? 付録（トラブルシューティング／参考資料）

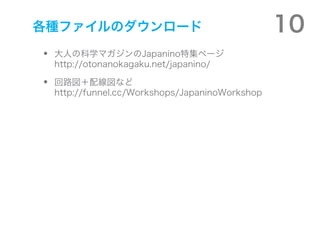

- 10. 各种ファイルのダウンロード 10
? 大人の科学マガジンのJapanino特集ページ
http://otonanokagaku.net/japanino/
? 回路図＋配線図など
http://funnel.cc/Workshops/JapaninoWorkshop

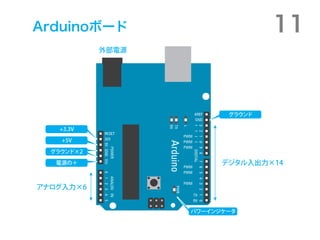

- 11. 础谤诲耻颈苍辞ボード 11
外部電源
グラウンド
+3.3V
+5V
グラウンド×2
電源の＋ デジタル入出力×14
アナログ入力×6
パワーインジケータ

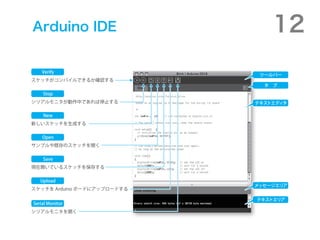

- 12. Arduino IDE 12
Verify
ツールバー
スケッチがコンパイルできるか確認する
タ?ブ
Stop
シリアルモニタが動作中であれば停止する テキストエディタ
New
新しいスケッチを生成する
Open
サンプルや既存のスケッチを開く
Save
現在開いているスケッチを保存する
Upload
メッセージエリア
スケッチを Arduino ボードにアップロードする
テキストエリア
Serial Monitor
シリアルモニタを開く

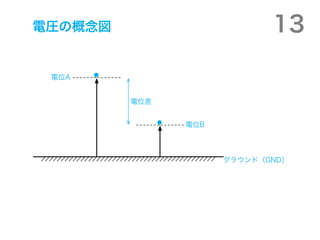

- 13. 电圧の概念図 13
電位A
電位差
電位B
グラウンド（GND）

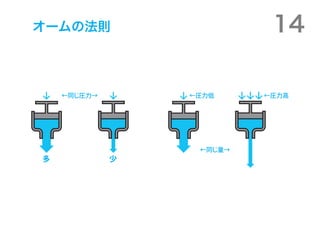

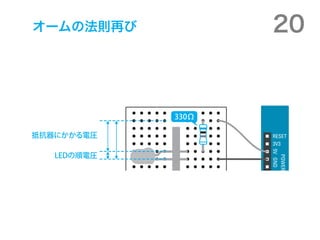

- 14. オームの法则 14
←同じ圧力→ ←圧力低 ←圧力高
←同じ量→
多 少

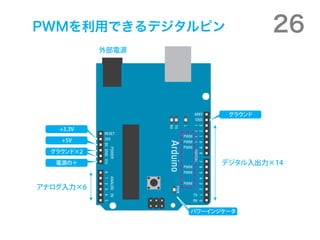

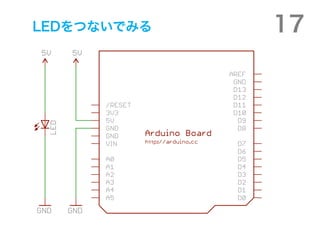

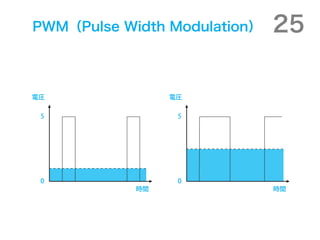

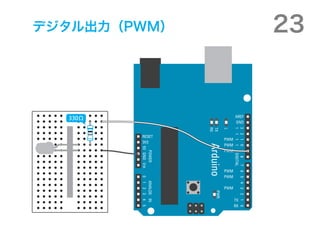

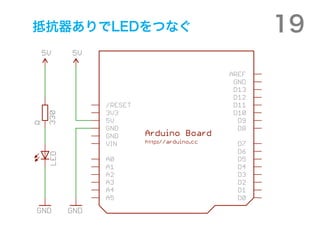

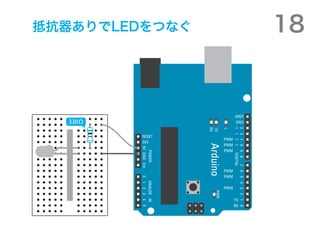

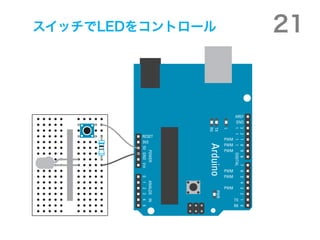

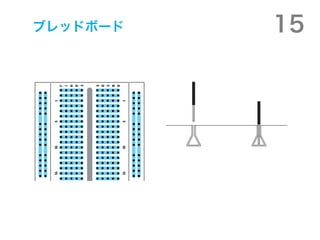

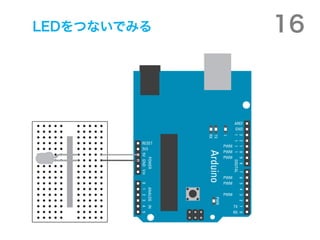

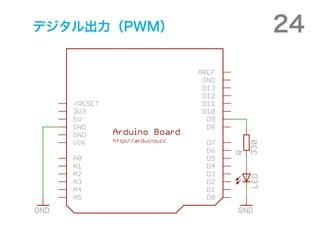

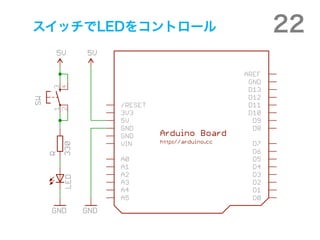

- 26. 笔奥惭を利用できるデジタルピン 26
外部電源
グラウンド
+3.3V
+5V
グラウンド×2
電源の＋ デジタル入出力×14
アナログ入力×6
パワーインジケータ

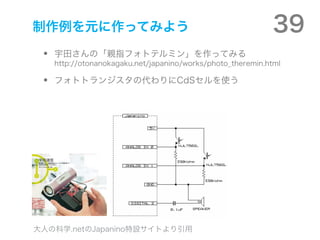

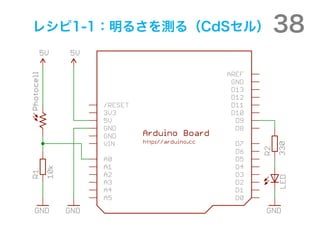

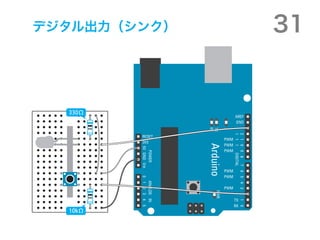

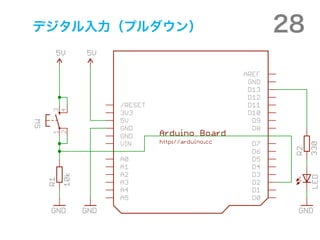

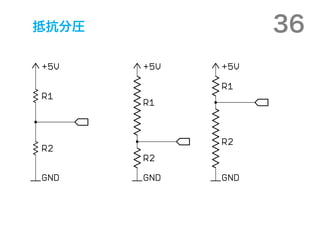

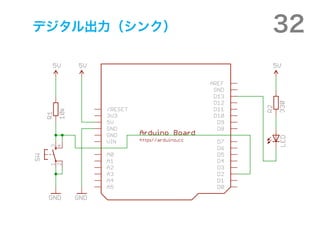

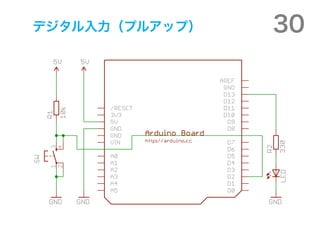

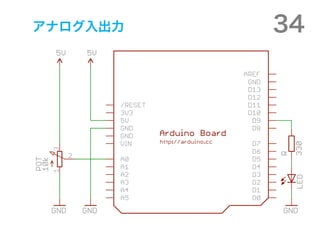

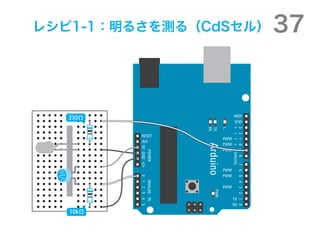

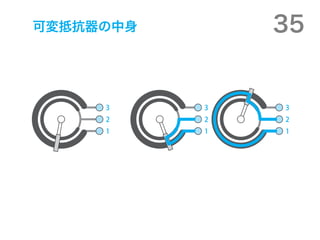

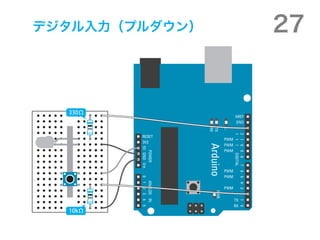

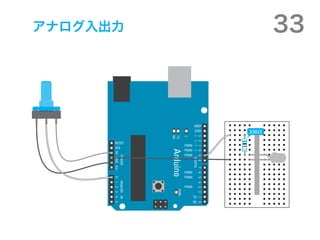

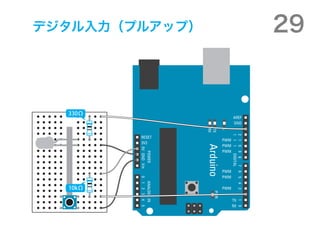

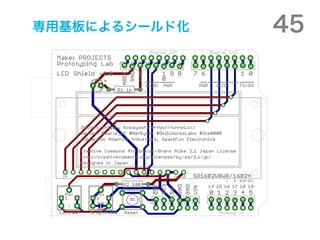

- 39. 制作例を元に作ってみよう 39
? 宇田さんの「親指フォトテルミン」を作ってみる
http://otonanokagaku.net/japanino/works/photo_theremin.html

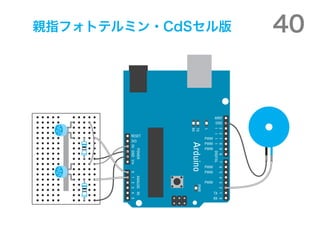

? フォトトランジスタの代わりにCdSセルを使う
大人の科学.netのJapanino特設サイトより引用

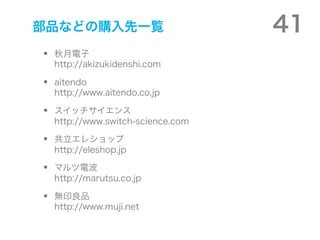

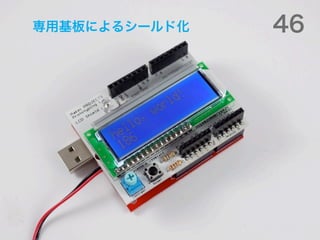

- 41. 部品などの购入先一覧 41
? 秋月電子
http://akizukidenshi.com
? aitendo
http://www.aitendo.co.jp
? スイッチサイエンス
http://www.switch-science.com
? 共立エレショップ
http://eleshop.jp
? マルツ電波
http://marutsu.co.jp
? 無印良品

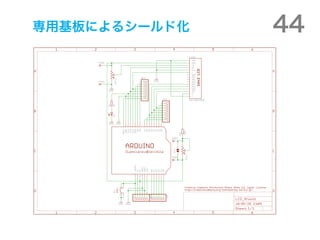

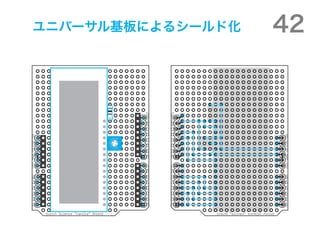

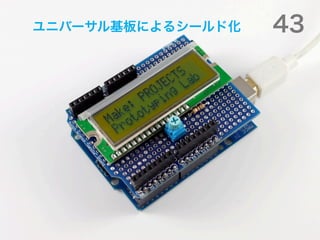

http://www.muji.net
