2. Phay mặt phẳng bậc-bài giảng công nghệ, công ty Sotech, http://sotech.vn
- 1. 1 BÀI 2 PHAY MẶT PHẲNG BẬC

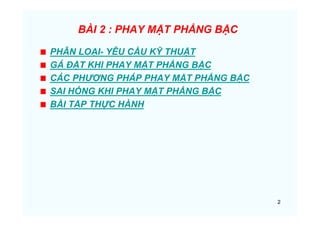

- 2. 2 BÀI 2 : PHAY MẶT PHẲNG BẬC PHÂN LOẠI- YÊU CẦU KỸ THUẬT GÁ ĐẶT KHI PHAY MẶT PHẲNG BẬC CÁC PHƯƠNG PHÁP PHAY MẶT PHẲNG BẬC SAI HỎNG KHI PHAY MẶT PHẲNG BẬC BÀI TẬP THỰC HÀNH

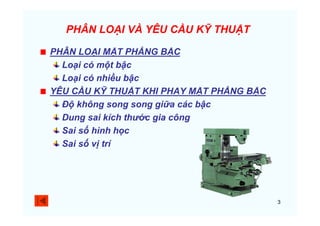

- 3. 3 PHÂN LOẠI VÀ YÊU CẦU KỸ THUẬT PHÂN LOẠI MẶT PHẲNG BẬC Loại có một bậc Loại có nhiều bậc YÊU CẦU KỸ THUẬT KHI PHAY MẶT PHẲNG BẬC Độ không song song giữa các bậc Dung sai kích thước gia công Sai số hình học Sai số vị trí

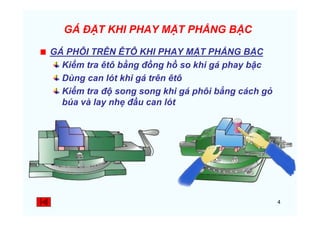

- 4. 4 GÁ ĐẶT KHI PHAY MẶT PHẲNG BẬC GÁ PHÔI TRÊN ÊTÔ KHI PHAY MẶT PHẲNG BẬC Kiểm tra êtô bằng đồng hồ so khi gá phay bậc Dùng can lót khi gá trên êtô Kiểm tra độ song song khi gá phôi bằng cách gỏ búa và lay nhẹ đầu can lót

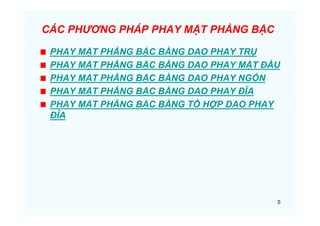

- 5. 5 CÁC PHƯƠNG PHÁP PHAY MẶT PHẲNG BẬC PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY TRỤ PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY MẶT ĐẦU PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY NGÓN PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY ĐĨA PHAY MẶT PHẲNG BẬC BẰNG TỔ HỢP DAO PHAY ĐĨA

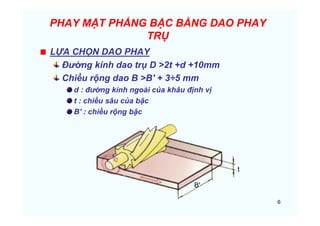

- 6. 6 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY TRỤ LỰA CHỌN DAO PHAY Đường kính dao trụ D >2t +d +10mm Chiều rộng dao B >B' + 3÷5 mm d : đường kính ngoài của khâu định vị t : chiều sâu của bậc B' : chiều rộng bậc B' t

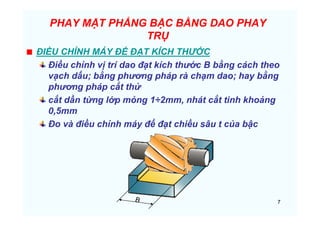

- 7. 7 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY TRỤ ĐIỀU CHỈNH MÁY ĐỂ ĐẠT KÍCH THƯỚC Điều chỉnh vị trí dao đạt kích thước B bằng cách theo vạch dấu; bằng phương pháp rà chạm dao; hay bằng phương pháp cắt thử cắt dần từng lớp mỏng 1÷2mm, nhát cắt tinh khoảng 0,5mm Đo và điều chỉnh máy để đạt chiều sâu t của bậc

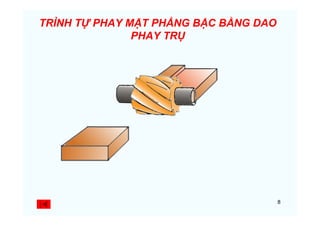

- 8. 8 TRÌNH TỰ PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY TRỤ

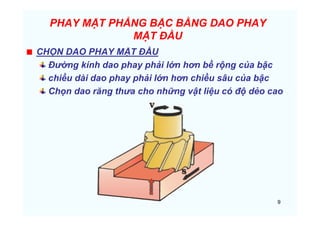

- 9. 9 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY MẶT ĐẦU CHỌN DAO PHAY MẶT ĐẦU Đường kính dao phay phải lớn hơn bề rộng của bậc chiều dài dao phay phải lớn hơn chiều sâu của bậc Chọn dao răng thưa cho những vật liệu có độ dẻo cao

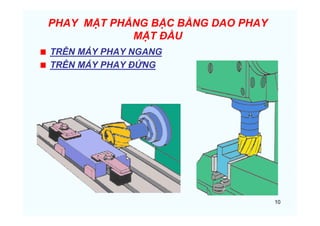

- 10. 10 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY MẶT ĐẦU TRÊN MÁY PHAY NGANG TRÊN MÁY PHAY ĐỨNG

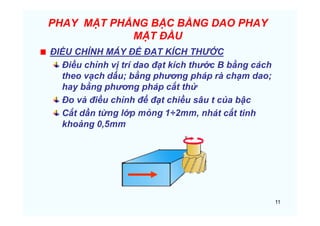

- 11. 11 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY MẶT ĐẦU ĐIỀU CHỈNH MÁY ĐỂ ĐẠT KÍCH THƯỚC Điều chỉnh vị trí dao đạt kích thước B bằng cách theo vạch dấu; bằng phương pháp rà chạm dao; hay bằng phương pháp cắt thử Đo và điều chỉnh để đạt chiều sâu t của bậc Cắt dần từng lớp mỏng 1÷2mm, nhát cắt tinh khoảng 0,5mm

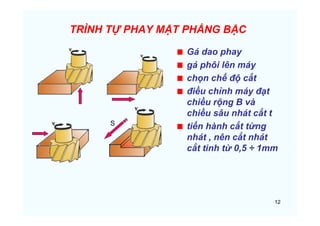

- 12. 12 TRÌNH TỰ PHAY MẶT PHẲNG BẬC Gá dao phay gá phôi lên máy chọn chế độ cắt điều chỉnh máy đạt chiều rộng B và chiều sâu nhát cắt t tiến hành cắt từng nhát , nên cắt nhát cắt tinh từ 0,5 ÷ 1mm S

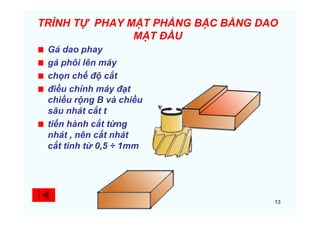

- 13. 13 TRÌNH TỰ PHAY MẶT PHẲNG BẬC BẰNG DAO MẶT ĐẦU Gá dao phay gá phôi lên máy chọn chế độ cắt điều chỉnh máy đạt chiều rộng B và chiều sâu nhát cắt t tiến hành cắt từng nhát , nên cắt nhát cắt tinh từ 0,5 ÷ 1mm

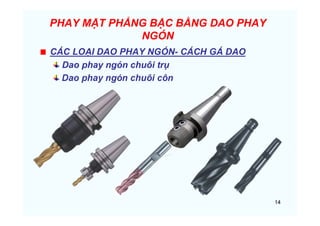

- 14. 14 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY NGÓN CÁC LOẠI DAO PHAY NGÓN- CÁCH GÁ DAO Dao phay ngón chuôi trụ Dao phay ngón chuôi côn

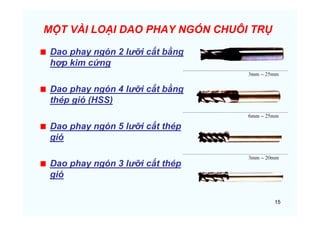

- 15. 15 MỘT VÀI LOẠI DAO PHAY NGÓN CHUÔI TRỤ Dao phay ngón 2 lưỡi cắt bằng hợp kim cứng Dao phay ngón 4 lưỡi cắt bằng thép gió (HSS) Dao phay ngón 5 lưỡi cắt thép gió Dao phay ngón 3 lưỡi cắt thép gió

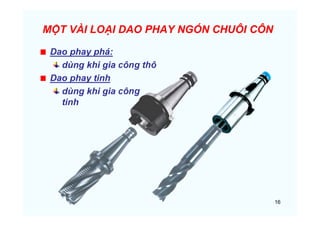

- 16. 16 MỘT VÀI LOẠI DAO PHAY NGÓN CHUÔI CÔN Dao phay phá: dùng khi gia công thô Dao phay tinh dùng khi gia công tinh

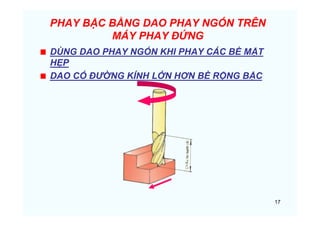

- 17. 17 PHAY BẬC BẰNG DAO PHAY NGÓN TRÊN MÁY PHAY ĐỨNG DÙNG DAO PHAY NGÓN KHI PHAY CÁC BỀ MẶT HẸP DAO CÓ ĐƯỜNG KÍNH LỚN HƠN BỀ RỘNG BẬC

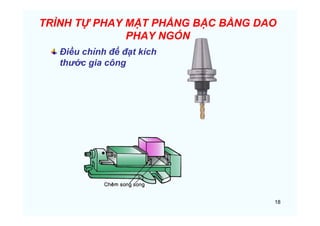

- 18. 18 TRÌNH TỰ PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY NGÓN Điều chỉnh để đạt kích thước gia công

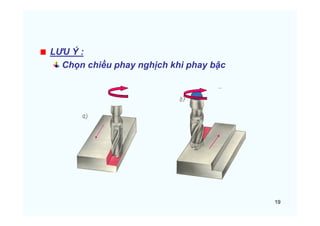

- 19. 19 LƯU Ý : Chọn chiều phay nghịch khi phay bậc

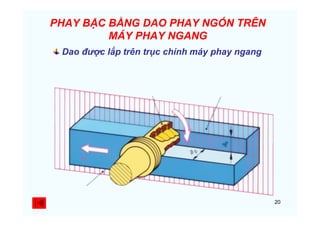

- 20. 20 PHAY BẬC BẰNG DAO PHAY NGÓN TRÊN MÁY PHAY NGANG Dao được lắp trên trục chính máy phay ngang

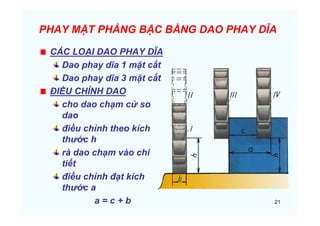

- 21. 21 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY DĨA CÁC LOẠI DAO PHAY DĨA Dao phay dĩa 1 mặt cắt Dao phay dĩa 3 mặt cắt ĐIỀU CHỈNH DAO cho dao chạm cử so dao điều chỉnh theo kích thước h rà dao chạm vào chi tiết điều chỉnh đạt kích thước a a = c + b

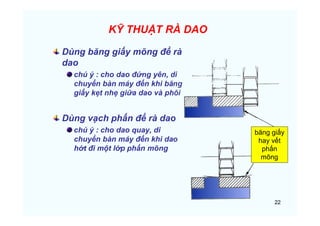

- 22. 22 KỸ THUẬT RÀ DAO Dùng băng giấy mõng để rà dao chú ý : cho dao đứng yên, di chuyển bàn máy đến khi băng giấy kẹt nhẹ giữa dao và phôi Dùng vạch phấn để rà dao chú ý : cho dao quay, di chuyển bàn máy đến khi dao hớt đi một lớp phấn mõng băng giấy hay vết phấn mõng

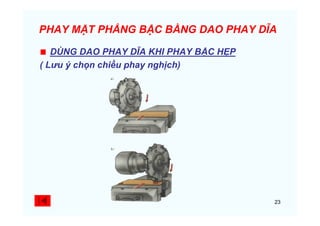

- 23. 23 PHAY MẶT PHẲNG BẬC BẰNG DAO PHAY DĨA DÙNG DAO PHAY DĨA KHI PHAY BẬC HẸP ( Lưu ý chọn chiều phay nghịch)

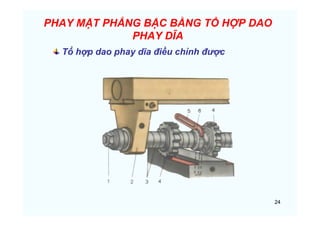

- 24. 24 PHAY MẶT PHẲNG BẬC BẰNG TỔ HỢP DAO PHAY DĨA Tổ hợp dao phay dĩa điều chỉnh được

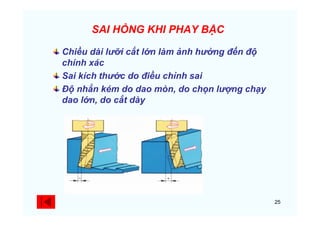

- 25. 25 SAI HỎNG KHI PHAY BẬC Chiều dài lưỡi cắt lớn làm ảnh hưởng đến độ chính xác Sai kích thước do điều chỉnh sai Độ nhẳn kém do dao mòn, do chọn lượng chạy dao lớn, do cắt dày
- 26. 26 BÀI TẬP THỰC HÀNH PHAY MẶT PHẲNG BẬC Phôi : phôi bài tập 1 yêu cầu kỹ thuật: độ nhẳn bề mặt : Rz20 dung sai kích thước : ±0,1 độ không song song ≤ 0.1 Rz20 =±0,1

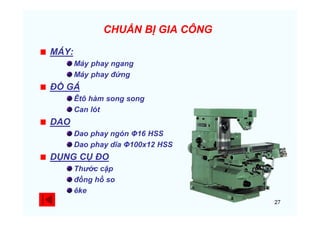

- 27. 27 CHUẨN BỊ GIA CÔNG MÁY: Máy phay ngang Máy phay đứng ĐỒ GÁ Êtô hàm song song Can lót DAO Dao phay ngón Φ16 HSS Dao phay dĩa Φ100x12 HSS DỤNG CỤ ĐO Thước cặp đồng hồ so êke
