2017/7/14 第一回astah 関西勉強会の発表資料です https://astah-kansai.connpass.com/event/59606/
补蝉迟补丑関西勉强会
- 1. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 补蝉迟补丑関西勉强会 2017/07/14 細合 晋太郎 Change Vision

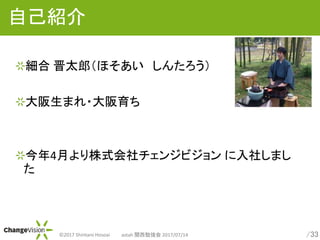

- 2. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 自己紹介 細合 晋太郎（ほそあい しんたろう） 大阪生まれ?大阪育ち 今年4月より株式会社チェンジビジョン に入社しまし た

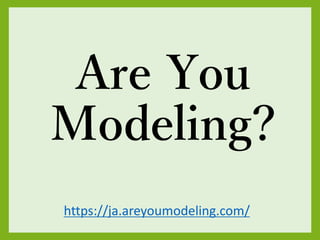

- 3. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 Are You Modeling? https://ja.areyoumodeling.com/

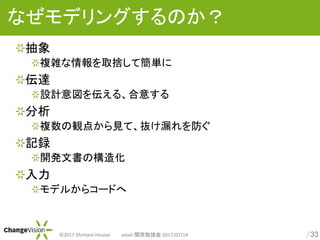

- 4. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 なぜモデリングするのか？ 抽象 複雑な情報を取捨して簡単に 伝達 設計意図を伝える、合意する 分析 複数の観点から見て、抜け漏れを防ぐ 記録 開発文書の構造化 入力 モデルからコードへ

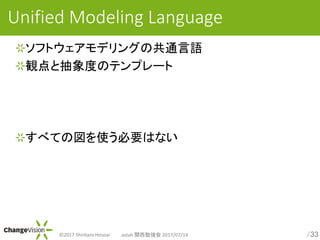

- 5. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 Unified Modeling Language ソフトウェアモデリングの共通言語 観点と抽象度のテンプレート すべての図を使う必要はない

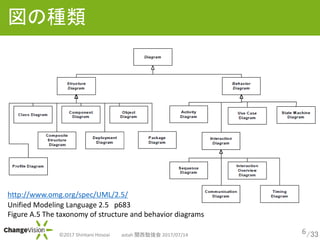

- 6. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 図の種類 6 Unified Modeling Language 2.5 p683 Figure A.5 The taxonomy of structure and behavior diagrams http://www.omg.org/spec/UML/2.5/

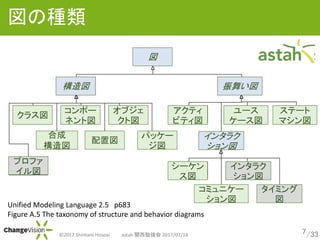

- 7. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 図の種類 7 Unified Modeling Language 2.5 p683 Figure A.5 The taxonomy of structure and behavior diagrams 図 構造図 振舞い図 プロファ イル図 クラス図 コンポー ネント図 オブジェ クト図 配置図 パッケー ジ図 合成 構造図 アクティ ビティ図 ユース ケース図 ステート マシン図 シーケン ス図 コミュニケー ション図 インタラク ション図 タイミング 図 インタラク ション図

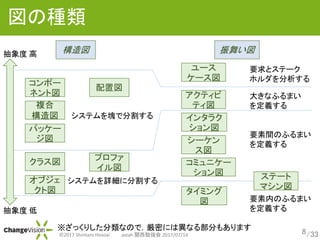

- 8. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 図の種類 8 構造図 振舞い図 プロファ イル図 クラス図 コンポー ネント図 オブジェ クト図 配置図 パッケー ジ図 複合 構造図 アクティビ ティ図 ユース ケース図 シーケン ス図 コミュニケー ション図 インタラク ション図 タイミング 図 ステート マシン図 ※ざっくりした分類なので，厳密には異なる部分もあります 要求とステーク ホルダを分析する システムを塊で分割する 大きなふるまい を定義する 要素間のふるまい を定義する システムを詳細に分割する 要素内のふるまい を定義する 抽象度 高 抽象度 低
- 9. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah* エディション クラス図 ユースケース図 シーケンス図アクティビティ図 ステートマシン図 コミュニケーション図 配置図 合成構造図 オブジェクト図 パッケージ図 ブロック定義図 内部ブロック図 パラメトリック図要求図 要求テーブル ER図 フローチャートCRUD データフロー図プロセス図 コンポーネント図 マインドマップ 状態遷移表

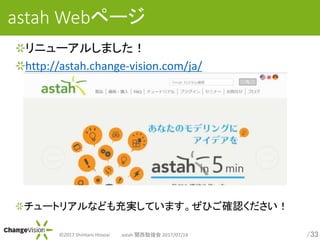

- 10. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah Webページ リニューアルしました！ http://astah.change-vision.com/ja/ チュートリアルなども充実しています。ぜひご確認ください！

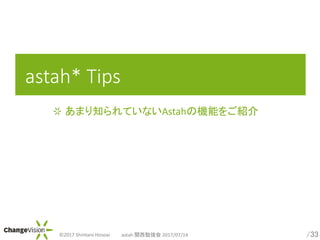

- 11. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah* Tips あまり知られていないAstahの機能をご紹介

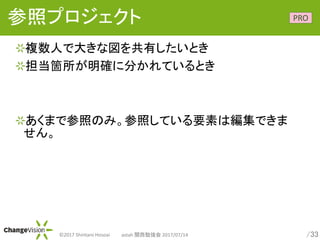

- 12. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 参照プロジェクト 複数人で大きな図を共有したいとき 担当箇所が明確に分かれているとき あくまで参照のみ。参照している要素は編集できま せん。 PRO
- 13. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 プロジェクトの比較?マージ 二つのプロジェクトの比較 モデル要素の比較 図の比較 マージ 他方の変更を取り込む 基本的にどちらかを基準として、 コンフリクトがあった場合は、 基準側の要素を優先する PRO UMLPRO

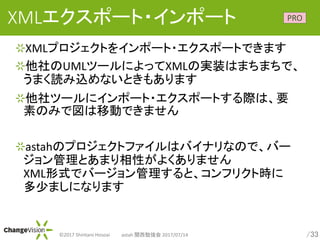

- 14. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 XMLエクスポート?インポート XMLプロジェクトをインポート?エクスポートできます 他社のUMLツールによってXMLの実装はまちまちで、 うまく読み込めないときもあります 他社ツールにインポート?エクスポートする際は、要 素のみで図は移動できません astahのプロジェクトファイルはバイナリなので、バー ジョン管理とあまり相性がよくありません XML形式でバージョン管理すると、コンフリクト時に 多少ましになります PRO

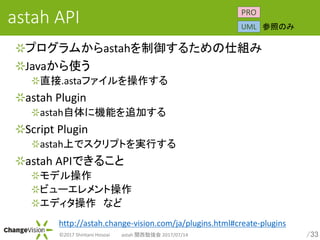

- 15. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah API プログラムからastahを制御するための仕組み Javaから使う 直接.astaファイルを操作する astah Plugin astah自体に機能を追加する Script Plugin astah上でスクリプトを実行する astah APIできること モデル操作 ビューエレメント操作 エディタ操作 など PRO UML 参照のみ http://astah.change-vision.com/ja/plugins.html#create-plugins

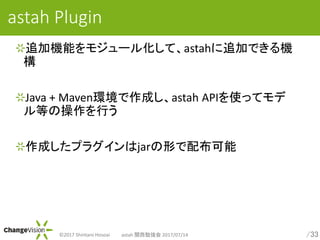

- 16. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah Plugin 追加機能をモジュール化して、astahに追加できる機 構 Java + Maven環境で作成し、astah APIを使ってモデ ル等の操作を行う 作成したプラグインはjarの形で配布可能

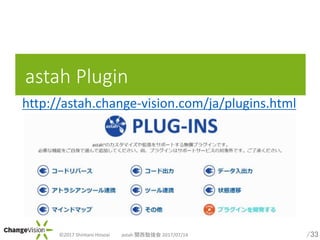

- 17. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah Plugin http://astah.change-vision.com/ja/plugins.html

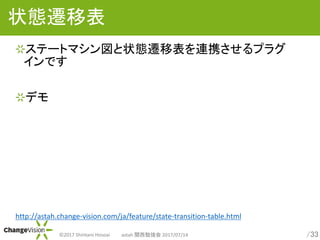

- 18. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 状態遷移表 ステートマシン図と状態遷移表を連携させるプラグ インです デモ http://astah.change-vision.com/ja/feature/state-transition-table.html

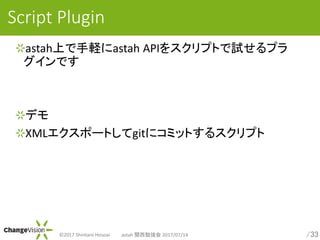

- 19. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 Script Plugin astah上で手軽にastah APIをスクリプトで試せるプラ グインです デモ XMLエクスポートしてgitにコミットするスクリプト

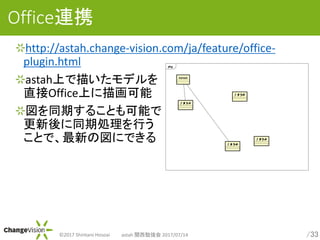

- 20. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 Office連携 http://astah.change-vision.com/ja/feature/office- plugin.html astah上で描いたモデルを 直接Office上に描画可能 図を同期することも可能で 更新後に同期処理を行う ことで、最新の図にできる pkg kansai ? N? ‰? X1 ? N? ‰? X2 ? N? ‰? X0 ? N? ‰? X3

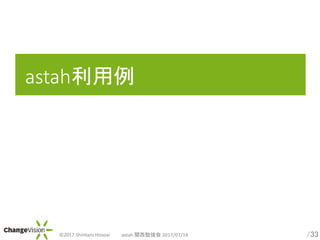

- 21. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah利用例

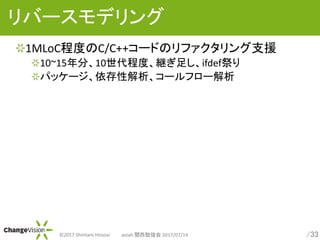

- 22. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 リバースモデリング 1MLoC程度のC/C++コードのリファクタリング支援 10~15年分、10世代程度、継ぎ足し、ifdef祭り パッケージ、依存性解析、コールフロー解析

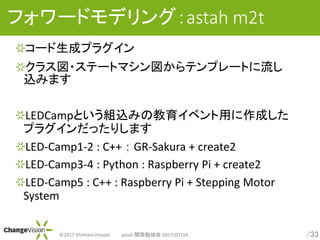

- 23. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 フォワードモデリング：astah m2t コード生成プラグイン クラス図?ステートマシン図からテンプレートに流し 込みます LEDCampという組込みの教育イベント用に作成した プラグインだったりします LED-Camp1-2 : C++ ： GR-Sakura + create2 LED-Camp3-4 : Python : Raspberry Pi + create2 LED-Camp5 : C++ : Raspberry Pi + Stepping Motor System

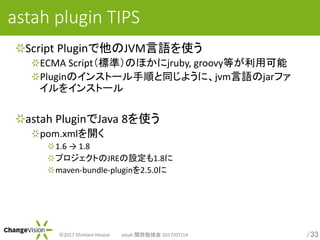

- 24. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 astah plugin TIPS Script Pluginで他のJVM言語を使う ECMA Script（標準）のほかにjruby, groovy等が利用可能 Pluginのインストール手順と同じように、jvm言語のjarファ イルをインストール astah PluginでJava 8を使う pom.xmlを開く 1.6 → 1.8 プロジェクトのJREの設定も1.8に maven-bundle-pluginを2.5.0に

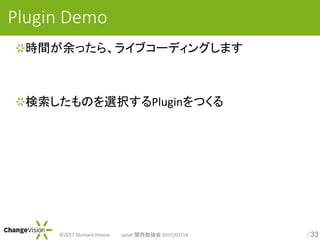

- 25. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 Plugin Demo 時間が余ったら、ライブコーディングします 検索したものを選択するPluginをつくる

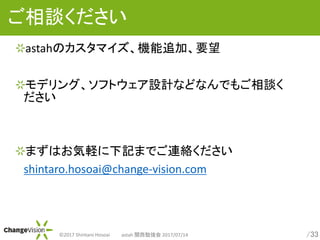

- 26. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 ご相談ください astahのカスタマイズ、機能追加、要望 モデリング、ソフトウェア設計などなんでもご相談く ださい まずはお気軽に下記までご連絡ください shintaro.hosoai@change-vision.com

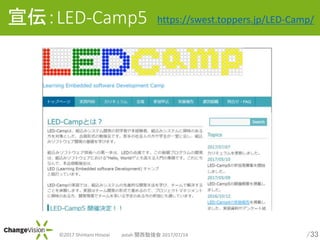

- 27. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 宣伝：LED-Camp5 https://swest.toppers.jp/LED-Camp/

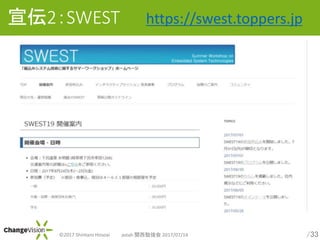

- 28. /33?2017 Shintaro Hosoai astah 関西勉強会 2017/07/14 宣伝2：SWEST https://swest.toppers.jp
