Brine cooling
- 1. Brine Cooling Dudi Badrujaman Fitriani Azhari Henhen Sukandar Hersyam Budiman Ita Purnamasari Lena Mareta S Moch. Isya Ardiansyah

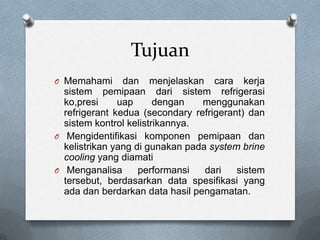

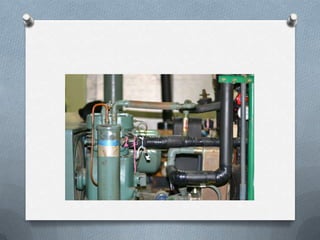

- 3. Tujuan O Memahami dan menjelaskan cara kerja sistem pemipaan dari sistem refrigerasi ko,presi uap dengan menggunakan refrigerant kedua (secondary refrigerant) dan sistem kontrol kelistrikannya. O Mengidentifikasi komponen pemipaan dan kelistrikan yang di gunakan pada system brine cooling yang diamati O Menganalisa performansi dari sistem tersebut, berdasarkan data spesifikasi yang ada dan berdarkan data hasil pengamatan.

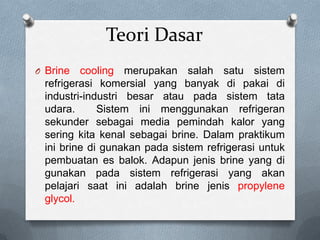

- 4. Teori Dasar O Brine cooling merupakan salah satu sistem refrigerasi komersial yang banyak di pakai di industri-industri besar atau pada sistem tata udara. Sistem ini menggunakan refrigeran sekunder sebagai media pemindah kalor yang sering kita kenal sebagai brine. Dalam praktikum ini brine di gunakan pada sistem refrigerasi untuk pembuatan es balok. Adapun jenis brine yang di gunakan pada sistem refrigerasi yang akan pelajari saat ini adalah brine jenis propylene glycol.

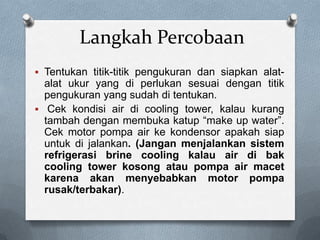

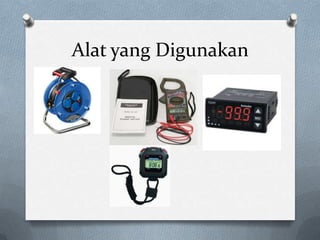

- 6. Langkah Percobaan Tentukan titik-titik pengukuran dan siapkan alat- alat ukur yang di perlukan sesuai dengan titik pengukuran yang sudah di tentukan. Cek kondisi air di cooling tower, kalau kurang tambah dengan membuka katup make up water. Cek motor pompa air ke kondensor apakah siap untuk di jalankan. (Jangan menjalankan sistem refrigerasi brine cooling kalau air di bak cooling tower kosong atau pompa air macet karena akan menyebabkan motor pompa rusak/terbakar).

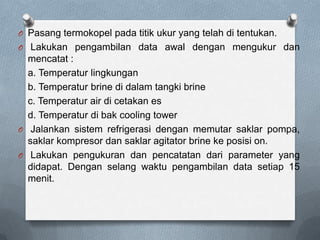

- 7. O Pasang termokopel pada titik ukur yang telah di tentukan. O Lakukan pengambilan data awal dengan mengukur dan mencatat : a. Temperatur lingkungan b. Temperatur brine di dalam tangki brine c. Temperatur air di cetakan es d. Temperatur di bak cooling tower O Jalankan sistem refrigerasi dengan memutar saklar pompa, saklar kompresor dan saklar agitator brine ke posisi on. O Lakukan pengukuran dan pencatatan dari parameter yang didapat. Dengan selang waktu pengambilan data setiap 15 menit.

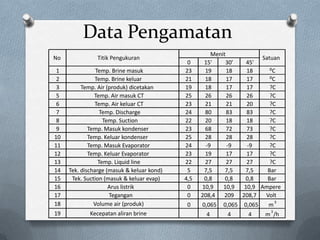

- 8. Data Pengamatan Menit No Titik Pengukuran Satuan 0 15' 30' 45' 1 Temp. Brine masuk 23 19 18 18 C 2 Temp. Brine keluar 21 18 17 17 C 3 Temp. Air (produk) dicetakan 19 18 17 17 ?C 5 Temp. Air masuk CT 25 26 26 26 ?C 6 Temp. Air keluar CT 23 21 21 20 ?C 7 Temp. Discharge 24 80 83 83 ?C 8 Temp. Suction 22 20 18 18 ?C 9 Temp. Masuk kondenser 23 68 72 73 ?C 10 Temp. Keluar kondenser 25 28 28 28 ?C 11 Temp. Masuk Evaporator 24 -9 -9 -9 ?C 12 Temp. Keluar Evaporator 23 19 17 17 ?C 13 Temp. Liquid line 22 27 27 27 ?C 14 Tek. discharge (masuk & keluar kond) 5 7,5 7,5 7,5 Bar 15 Tek. Suction (masuk & keluar evap) 4,5 0,8 0,8 0,8 Bar 16 Arus listrik 0 10,9 10,9 10,9 Ampere 17 Tegangan 0 208,4 209 208,7 Volt 3 18 Volume air (produk) 0 0,065 0,065 0,065 m 3 19 Kecepatan aliran brine 4 4 4 m /h

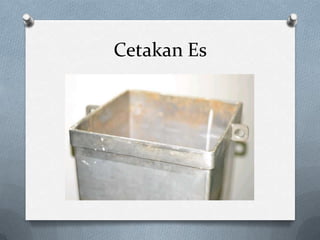

- 9. Cetakan Es

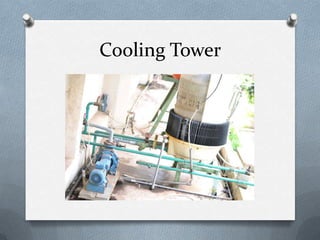

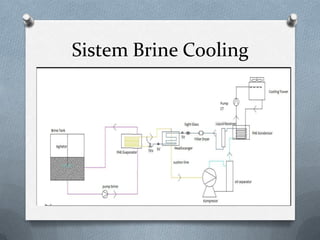

- 11. Cooling Tower

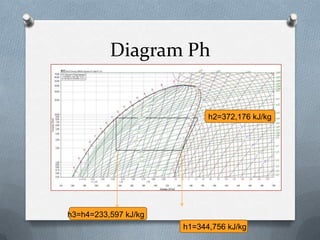

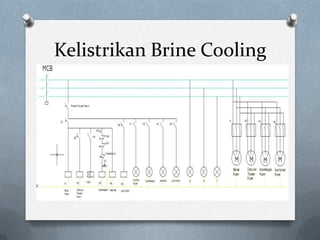

- 13. Diagram Ph h2=372,176 kJ/kg h3=h4=233,597 kJ/kg h1=344,756 kJ/kg

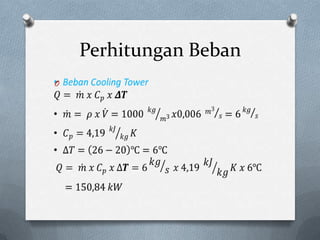

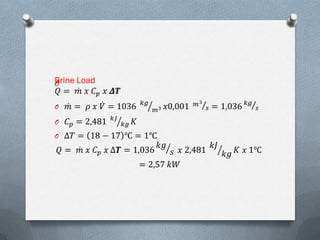

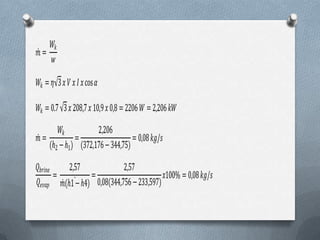

- 15. = = 3 cos = 0.7 3 208,7 10,9 0,8 = 2206 = 2,206 2,206 = = = 0,08 / (2 1) (372,176 344,75) 2,57 2,57 = = 100% = 0,08 / ｐ (1 4) 0,08(344,756 233,597)
- 17. O

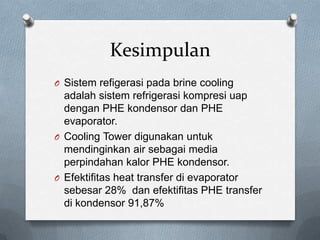

- 18. Kesimpulan O Sistem refigerasi pada brine cooling adalah sistem refrigerasi kompresi uap dengan PHE kondensor dan PHE evaporator. O Cooling Tower digunakan untuk mendinginkan air sebagai media perpindahan kalor PHE kondensor. O Efektifitas heat transfer di evaporator sebesar 28% dan efektifitas PHE transfer di kondensor 91,87%
