颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ
Download as pptx, pdf4 likes1,639 views
2015/03/13に开催されました、クラウドオーケストレーションセミナーで讲演した资料です
颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ
- 1. デザイン指向クラウドオーケストレータ 颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ 2015年3月13日 TIS株式会社 松井 暢之 OSSコンソーシアム クラウド部会 クラウドオーケストレーションセミナー

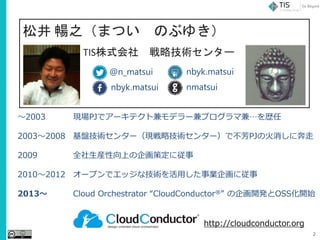

- 2. 2 松井 暢之（まつい のぶゆき） TIS株式会社 戦略技術センター ～2003 2003～2008 2009 2010～2012 2013～ 現場PJでアーキテクト兼モデラー兼プログラマ兼…を歴任 基盤技術センター（現戦略技術センター）で不芳PJの火消しに奔走 全社生産性向上の企画策定に従事 オープンでエッジな技術を活用した事業企画に従事 Cloud Orchestrator “CloudConductor?” の企画開発とOSS化開始 http://cloudconductor.org nbyk.matsui nmatsui nbyk.matsui@n_matsui

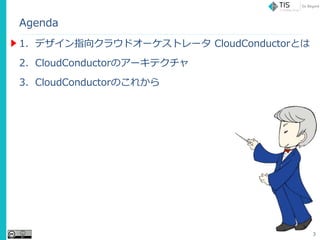

- 3. Agenda 1. デザイン指向クラウドオーケストレータ CloudConductorとは 2. 颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ 3. CloudConductorのこれから 3

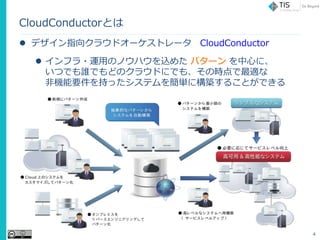

- 4. CloudConductorとは ? デザイン指向クラウドオーケストレータ CloudConductor ? インフラ?運用のノウハウを込めた パターン を中心に、 いつでも誰でもどのクラウドにでも、その時点で最適な 非機能要件を持ったシステムを簡単に構築することができる 4

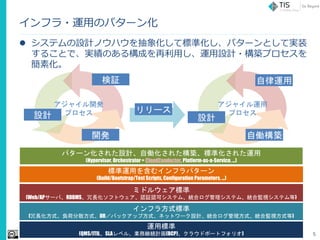

- 5. インフラ?運用のパターン化 ? システムの設計ノウハウを抽象化して標準化し、パターンとして実装 することで、実績のある構成を再利用し、運用設計?構築プロセスを 簡素化。 5 アジャイル開発 プロセス アジャイル運用 プロセス設計 開発 検証 設計 自働構築 自律運用 リリース 運用標準 (QMS/ITIL、SLAレベル、業務継続計画(BCP)、クラウドポートフォリオ) インフラ方式標準 (冗長化方式、負荷分散方式、DR／バックアップ方式、ネットワーク設計、統合ログ管理方式、統合監視方式等) 標準運用を含むインフラパターン (Build/Bootstrap/Test Scripts, Configuration Parameters, ...) パターン化された設計、自働化された構築、標準化された運用 (Hypervisor, Orchestrator = CloudConductor, Platform-as-a-Service, ...) ミドルウェア標準 (Web/APサーバ、RDBMS、冗長化ソフトウェア、認証認可システム、統合ログ管理システム、統合監視システム等)

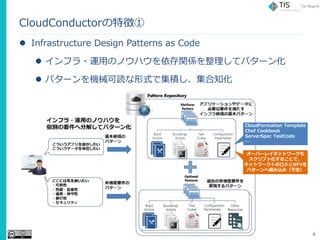

- 6. CloudConductorの特徴① ? Infrastructure Design Patterns as Code ? インフラ?運用のノウハウを依存関係を整理してパターン化 ? パターンを機械可読な形式で集積し、集合知化 6 CloudFormation Template Chef Cookbook ServerSpec TestCode … オーバーレイネットワークも スクリプト化することで、 ネットワークトポロジとNFVを パターンへ組み込み（予定）

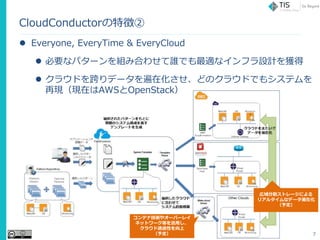

- 7. CloudConductorの特徴② ? Everyone, EveryTime & EveryCloud ? 必要なパターンを組み合わせて誰でも最適なインフラ設計を獲得 ? クラウドを跨りデータを遍在化させ、どのクラウドでもシステムを 再現（現在はAWSとOpenStack） 7 広域分散ストレージによる リアルタイムなデータ遍在化 （予定） コンテナ技術やオーバーレイ ネットワーク等を活用し、 クラウド透過性を向上 （予定）

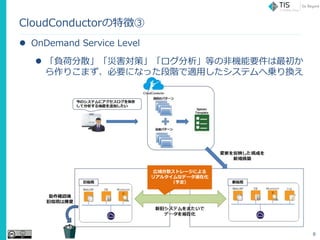

- 8. CloudConductorの特徴③ ? OnDemand Service Level ? 「負荷分散」「災害対策」「ログ分析」等の非機能要件は最初か ら作りこまず、必要になった段階で適用したシステムへ乗り換え 8 広域分散ストレージによる リアルタイムなデータ遍在化 （予定）

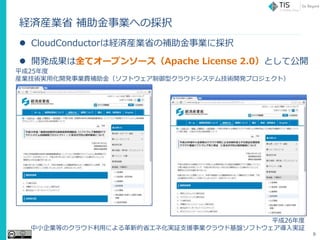

- 9. 経済産業省 補助金事業への採択 ? CloudConductorは経済産業省の補助金事業に採択 ? 開発成果は全てオープンソース（Apache License 2.0）として公開 9 平成25年度 産業技術実用化開発事業費補助金（ソフトウェア制御型クラウドシステム技術開発プロジェクト） 平成26年度 中小企業等のクラウド利用による革新的省エネ化実証支援事業クラウド基盤ソフトウェア導入実証

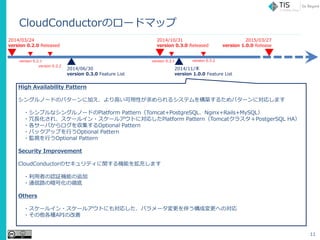

- 11. CloudConductorのロードマップ 2014/03/24 version 0.2.0 Released version 0.2.1 version 0.2.2 2014/10/31 version 0.3.0 Released 2015/03/27 version 1.0.0 Release 2014/06/30 version 0.3.0 Feature List 2014/11/末 version 1.0.0 Feature List High Availability Pattern シングルノードのパターンに加え、より高い可用性が求められるシステムを構築するためパターンに対応します ?シンプルなシングルノードのPlatform Pattern（Tomcat+PostgreSQL、Nginx+Rails+MySQL） ?冗長化され、スケールイン?スケールアウトに対応したPlatform Pattern（Tomcatクラスタ＋PostgerSQL HA） ?各サーバからログを収集するOptional Pattern ?バックアップを行うOptional Pattern ?監視を行うOptional Pattern Security Improvement CloudConductorのセキュリティに関する機能を拡充します ?利用者の認証機能の追加 ?通信路の暗号化の徹底 Others ?スケールイン?スケールアウトにも対応した、パラメータ変更を伴う構成変更への対応 ?その他各種APIの改善 version 0.3.1 version 0.3.2 11
- 12. Agenda 1. デザイン指向クラウドオーケストレータ CloudConductorとは 2. 颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ 3. CloudConductorのこれから 12

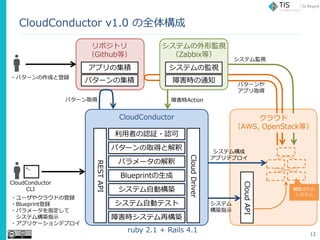

- 13. CloudConductor v1.0 の全体構成 13 ruby 2.1 + Rails 4.1 CloudConductor RESTAPI CloudDriver 障害時システム再構築 利用者の認証?認可 パターンの取得と解釈 パラメータの解釈 Blueprintの生成 システム自動構築 システム自動テスト パターンの集積 リポジトリ （Github等） CloudConductor CLI 障害時Actionパターン取得 ?ユーザやクラウドの登録 ?Blueprint登録 ?パラメータを指定して システム構築指示 ?アプリケーションデプロイ CloudAPI ?パターンの作成と登録 システム 構築指示 システム構成 アプリデプロイ システム監視 構築された システム アプリの集積 クラウド （AWS, OpenStack等） システムの監視 障害時の通知 システムの外形監視 （Zabbix等） パターンや アプリ取得

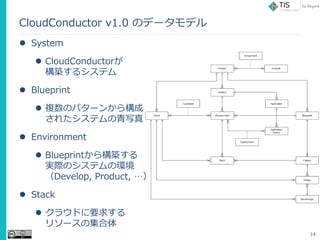

- 14. CloudConductor v1.0 のデータモデル ? System ? CloudConductorが 構築するシステム ? Blueprint ? 複数のパターンから構成 されたシステムの青写真 ? Environment ? Blueprintから構築する 実際のシステムの環境 （Develop, Product, …） ? Stack ? クラウドに要求する リソースの集合体 14

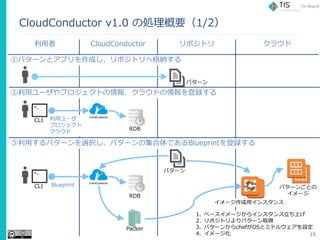

- 15. CloudConductor リポジトリ利用者 クラウド CloudConductor v1.0 の処理概要（1/2） 15 ②利用ユーザやプロジェクトの情報、クラウドの情報を登録する ①パターンとアプリを作成し、リポジトリへ格納する CLI RDB ③利用するパターンを選択し、パターンの集合体であるBlueprintを登録する CLI Blueprint RDB 利用ユーザ プロジェクト クラウド 1. ベースイメージからインスタンス立ち上げ 2. リポジトリよりパターン取得 3. パターンからchefがOSとミドルウェアを設定 4. イメージ化 イメージ作成用インスタンス パターンごとの イメージ Packer パターン パターン 15

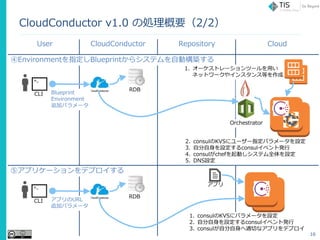

- 16. CloudConductor RepositoryUser Cloud CloudConductor v1.0 の処理概要（2/2） ④Environmentを指定しBlueprintからシステムを自動構築する CLI Blueprint Environment 追加パラメータ RDB 1. オーケストレーションツールを用い ネットワークやインスタンス等を作成 Orchestrator 2. consulのKVSにユーザー指定パラメータを設定 3. 自分自身を設定するconsulイベント発行 4. consulがchefを起動しシステム全体を設定 5. DNS設定 ⑤アプリケーションをデプロイする CLI アプリのURL 追加パラメータ RDB 1. consulのKVSにパラメータを設定 2. 自分自身を設定するconsulイベント発行 3. consulが自分自身へ適切なアプリをデプロイ アプリ 16

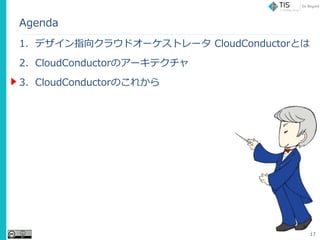

- 17. Agenda 1. デザイン指向クラウドオーケストレータ CloudConductorとは 2. 颁濒辞耻诲颁辞苍诲耻肠迟辞谤のアーキテクチャ 3. CloudConductorのこれから 17

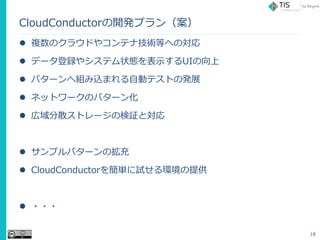

- 18. CloudConductorの開発プラン（案） ? 複数のクラウドやコンテナ技術等への対応 ? データ登録やシステム状態を表示するUIの向上 ? パターンへ組み込まれる自動テストの発展 ? ネットワークのパターン化 ? 広域分散ストレージの検証と対応 ? サンプルパターンの拡充 ? CloudConductorを簡単に試せる環境の提供 ? ??? 18

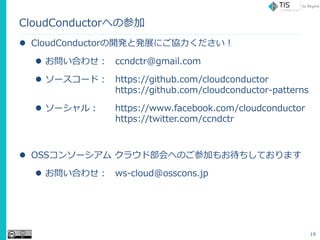

- 19. CloudConductorへの参加 ? CloudConductorの開発と発展にご協力ください！ ? お問い合わせ： ccndctr@gmail.com ? ソースコード： https://github.com/cloudconductor https://github.com/cloudconductor-patterns ? ソーシャル： https://www.facebook.com/cloudconductor https://twitter.com/ccndctr ? OSSコンソーシアム クラウド部会へのご参加もお待ちしております ? お問い合わせ： ws-cloud@osscons.jp 19
