DEXCSランチャーV2.5
構想
2021/5/15 OCSE^2 野村悦治

cfMesh
FreeCADマクロ
snappyHexMesh
Blender:swiftSnap

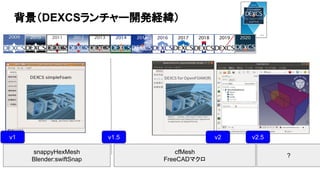

背景（DEXCSランチャー開発経緯）
v1 v1.5 v2 v2.5
?

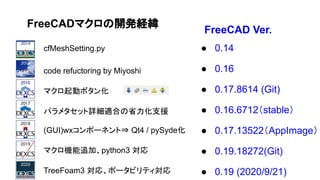

FreeCADマクロの開発経緯
パラメタセット詳細適合の省力化支援
(GUI)wxコンポーネント? Qt4 / pySyde化
マクロ起動ボタン化
code refuctoring by Miyoshi
● 0.17.13522（AppImage）
● 0.16.6712（stable）
● 0.17.8614 (Git)
● 0.14
● 0.16
FreeCAD Ver.
● 0.19.18272(Git)
マクロ機能追加、python3 対応
● 0.19 (2020/9/21)
TreeFoam3 対応、ポータビリティ対応
cfMeshSetting.py

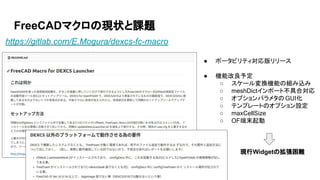

FreeCADマクロの現状と課題
https://gitlab.com/E.Mogura/dexcs-fc-macro
● ポータビリティ対応版リリース
● 機能改良予定
○ スケール変換機能の組み込み
○ meshDictインポート不具合対応
○ オプションパラメタの GUI化
○ テンプレートのオプション設定
○ maxCellSize
○ OF端末起動
現行Widgetの拡張困難

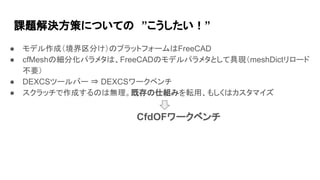

課題解決方策についての　”こうしたい！”
● モデル作成（境界区分け）のプラットフォームはFreeCAD
● cfMeshの細分化パラメタは、FreeCADのモデルパラメタとして具現（meshDictリロード
不要）
● DEXCSツールバー ? DEXCSワークベンチ
● スクラッチで作成するのは無理。既存の仕組みを転用、もしくはカスタマイズ

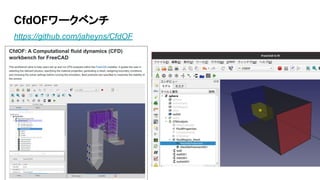

CfdOFワークベンチ

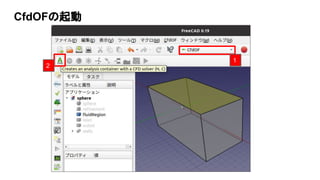

CfdOFワークベンチ
https://github.com/jaheyns/CfdOF

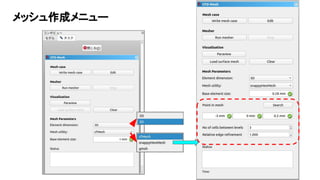

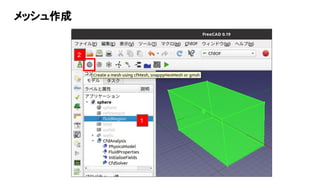

メッシュ作成メニュー

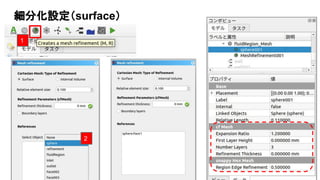

細分化設定（surface）
1
2

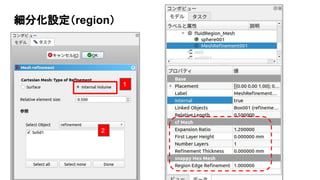

細分化設定（region）
1
2

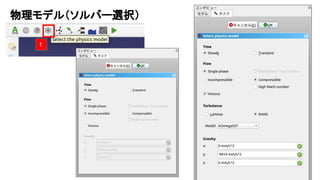

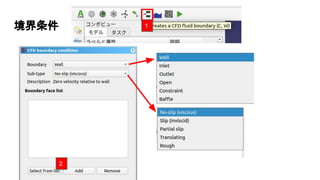

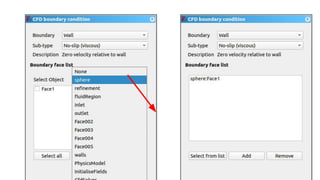

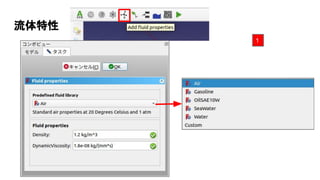

物理モデル（ソルバー選択）
1

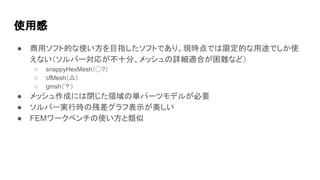

使用感
● 商用ソフト的な使い方を目指したソフトであり、現時点では限定的な用途でしか使
えない（ソルバー対応が不十分、メッシュの詳細適合が困難など）
○ snappyHexMesh（??）
○ cfMesh（△）
○ gmsh（？）
● メッシュ作成には閉じた領域の単パーツモデルが必要

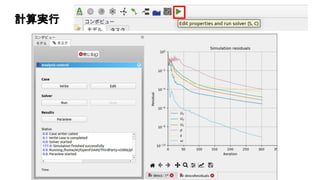

● ソルバー実行時の残差グラフ表示が美しい
● FEMワークベンチの使い方と類似

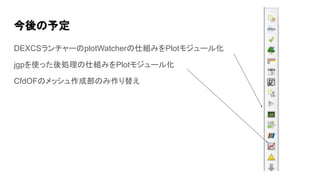

今後の予定
DEXCSランチャーのplotWatcherの仕組みをPlotモジュール化
jgpを使った後処理の仕組みをPlotモジュール化

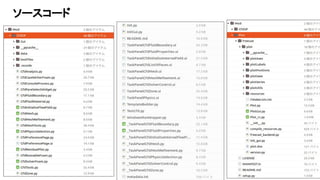

CfdOFのメッシュ作成部のみ作り替え
