Создание карт плотности при помощи Google Fusion Tables
10 likes8,905 views
Документ посвящен созданию карт плотности с использованием Google Fusion Tables, включая методы и информацию о необходимых данных для их разработки. Обсуждаются этапы, такие как загрузка пространственных данных, конвертация в нужный формат и объединение таблиц для визуализации данных. Приведены примеры применения, включая электоральную географию и статистику направления бюджета по регионам Украины.
Создание карт плотности при помощи Google Fusion Tables

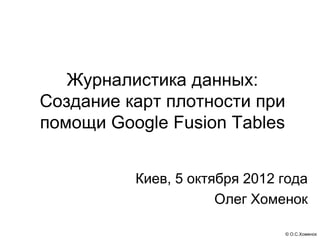

- 1. Журналистика данных: Создание карт плотности при помощи Google Fusion Tables Киев, 5 октября 2012 года Олег Хоменок © О.С.Хоменок

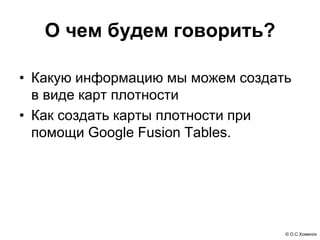

- 2. О чем будем говорить? • Какую информацию мы можем создать в виде карт плотности • Как создать карты плотности при помощи Google Fusion Tables. © О.С.Хоменок

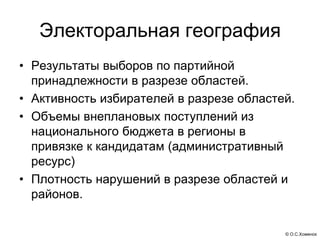

- 3. Электоральная география • Результаты выборов по партийной принадлежности в разрезе областей. • Активность избирателей в разрезе областей. • Объемы внеплановых поступлений из национального бюджета в регионы в привязке к кандидатам (административный ресурс) • Плотность нарушений в разрезе областей и районов. © О.С.Хоменок

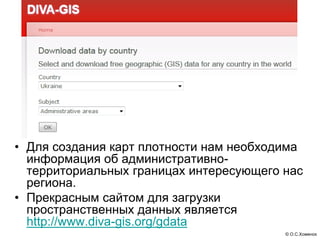

- 4. • Для создания карт плотности нам необходима информация об административно- территориальных границах интересующего нас региона. • Прекрасным сайтом для загрузки пространственных данных является http://www.diva-gis.org/gdata © О.С.Хоменок

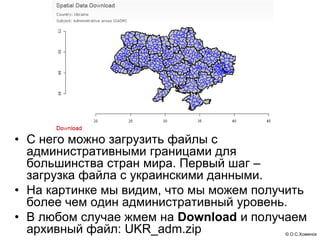

- 5. • С него можно загрузить файлы с административными границами для большинства стран мира. Первый шаг – загрузка файла с украинскими данными. • На картинке мы видим, что мы можем получить более чем один административный уровень. • В любом случае жмем на Download и получаем архивный файл: UKR_adm.zip © О.С.Хоменок

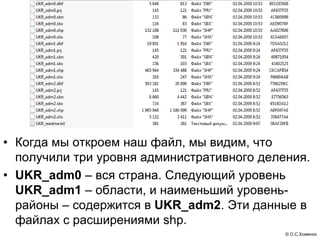

- 6. • Когда мы откроем наш файл, мы видим, что получили три уровня административного деления. • UKR_adm0 – вся страна. Следующий уровень UKR_adm1 – области, и наименьший уровень- районы – содержится в UKR_adm2. Эти данные в файлах с расширениями shp. © О.С.Хоменок

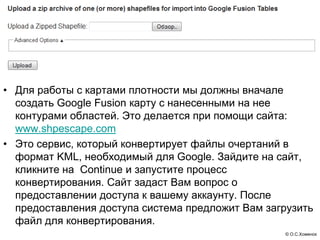

- 7. • Для работы с картами плотности мы должны вначале создать Google Fusion карту с нанесенными на нее контурами областей. Это делается при помощи сайта: www.shpescape.com • Это сервис, который конвертирует файлы очертаний в формат KML, необходимый для Google. Зайдите на сайт, кликните на Continue и запустите процесс конвертирования. Сайт задаст Вам вопрос о предоставлении доступа к вашему аккаунту. После предоставления доступа система предложит Вам загрузить файл для конвертирования. © О.С.Хоменок

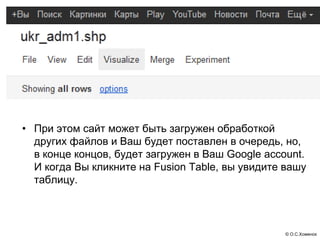

- 8. • При этом сайт может быть загружен обработкой других файлов и Ваш будет поставлен в очередь, но, в конце концов, будет загружен в Ваш Google account. И когда Вы кликните на Fusion Table, вы увидите вашу таблицу. © О.С.Хоменок

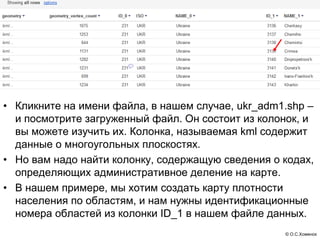

- 9. • Кликните на имени файла, в нашем случае, ukr_adm1.shp – и посмотрите загруженный файл. Он состоит из колонок, и вы можете изучить их. Колонка, называемая kml содержит данные о многоугольных плоскостях. • Но вам надо найти колонку, содержащую сведения о кодах, определяющих административное деление на карте. • В нашем примере, мы хотим создать карту плотности населения по областям, и нам нужны идентификационные номера областей из колонки ID_1 в нашем файле данных. © О.С.Хоменок

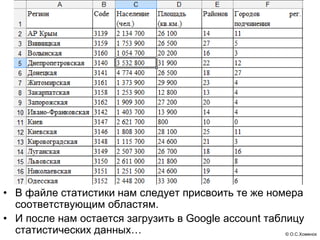

- 10. • В файле статистики нам следует присвоить те же номера соответствующим областям. • И после нам остается загрузить в Google account таблицу статистических данных… © О.С.Хоменок

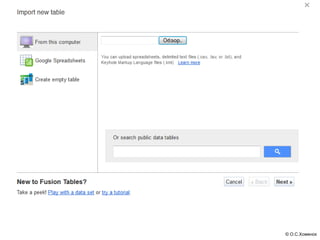

- 11. © О.С.Хоменок

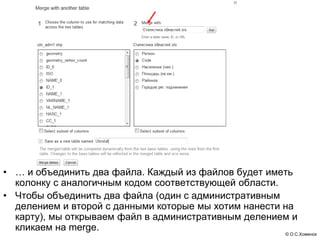

- 12. • … и объединить два файла. Каждый из файлов будет иметь колонку с аналогичным кодом соответствующей области. • Чтобы объединить два файла (один с административным делением и второй с данными которые мы хотим нанести на карту), мы открываем файл в административным делением и кликаем на merge. © О.С.Хоменок

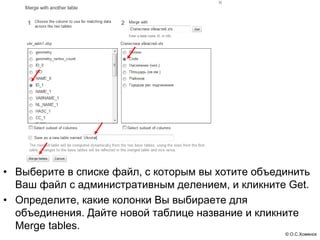

- 13. • Выберите в списке файл, с которым вы хотите объединить Ваш файл с административным делением, и кликните Get. • Определите, какие колонки Вы выбираете для объединения. Дайте новой таблице название и кликните Merge tables. © О.С.Хоменок

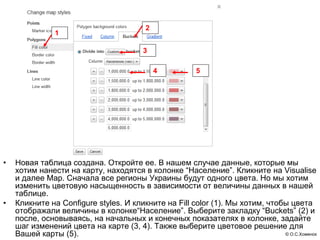

- 14. 2 1 3 4 5 • Новая таблица создана. Откройте ее. В нашем случае данные, которые мы хотим нанести на карту, находятся в колонке “Население”. Кликните на Visualise и далее Map. Сначала все регионы Украины будут одного цвета. Но мы хотим изменить цветовую насыщенность в зависимости от величины данных в нашей таблице. • Кликните на Configure styles. И кликните на Fill color (1). Мы хотим, чтобы цвета отображали величины в колонке“Население”. Выберите закладку “Buckets” (2) и после, основываясь, на начальных и конечных показателях в колонке, задайте шаг изменений цвета на карте (3, 4). Также выберите цветовое решение для Вашей карты (5). © О.С.Хоменок

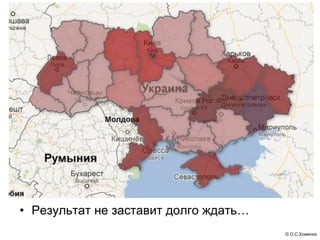

- 15. • Результат не заставит долго ждать… © О.С.Хоменок

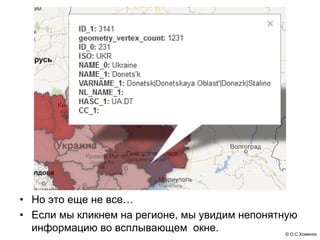

- 16. • Но это еще не все… • Если мы кликнем на регионе, мы увидим непонятную информацию во всплывающем окне. © О.С.Хоменок

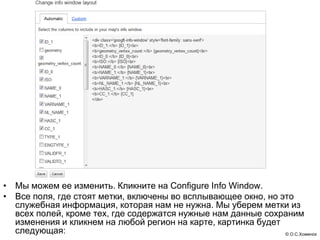

- 17. • Мы можем ее изменить. Кликните на Configure Info Window. • Все поля, где стоят метки, включены во всплывающее окно, но это служебная информация, которая нам не нужна. Мы уберем метки из всех полей, кроме тех, где содержатся нужные нам данные сохраним изменения и кликнем на любой регион на карте, картинка будет следующая: © О.С.Хоменок

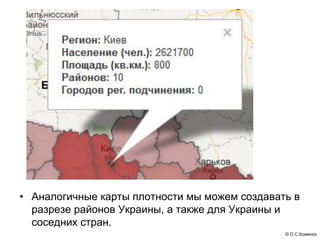

- 18. • Аналогичные карты плотности мы можем создавать в разрезе районов Украины, а также для Украины и соседних стран. © О.С.Хоменок

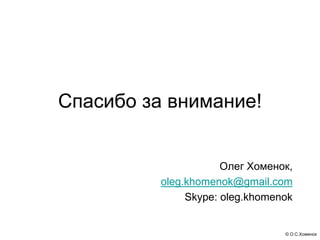

- 19. Спасибо за внимание! Олег Хоменок, oleg.khomenok@gmail.com Skype: oleg.khomenok © О.С.Хоменок
