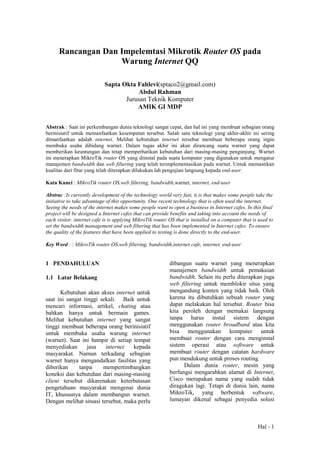

Rancangan Dan Impelemtasi Mikrotik Router OS pada
Warung Internet QQ
Sapta Okta Fahlevi(sptaco2@gmail.com)
Abdul Rahman
Jurusan Teknik Komputer
AMIK GI MDP
Abstrak : Saat ini perkembangan dunia teknologi sangat cepat, dan hal ini yang membuat sebagian orang
berinisiatif untuk memanfaatkan kesempatan tersebut. Salah satu teknologi yang akhir-akhir ini sering
dimanfaatkan adalah internet. Melihat kebutuhan internet tersebut membuat beberapa orang ingin
membuka usaha dibidang warnet. Dalam tugas akhir ini akan dirancang suatu warnet yang dapat
memberikan keuntungan dan tetap memperhatikan kebutuhan dari masing-masing pengunjung. Warnet
ini menerapkan MikroTik router OS yang diinstal pada suatu komputer yang digunakan untuk mengatur
manajemen bandwidth dan web filtering yang telah terimplementasikan pada warnet. Untuk memastikan
kualitas dari fitur yang telah diterapkan dilakukan lah pengujian langsung kepada end-user.
Kata Kunci : MikroTik router OS,web filtering, bandwidth,warnet, internet, end-user
Abstrac :Is currently development of the technology world very fast, it is that makes some people take the
initiative to take advantage of this opportunity. One recent technology that is often used the internet.
Seeing the needs of the internet makes some people want to open a business in Internet cafes. In this final
project will be designed a Internet cafes that can provide benefits and taking into account the needs of
each visitor. internet cafe is is applying MikroTik router OS that is installed on a computer that is used to
set the bandwidth management and web filtering that has been implemented in Internet cafes. To ensure
the quality of the features that have been applied to testing is done directly to the end-user.
Key Word : : MikroTik router OS,web filtering, bandwidth,internet cafe, internet, end-user
1 PENDAHULUAN
1.1 Latar Belakang
Kebutuhan akan akses internet untuk
saat ini sangat tinggi sekali. Baik untuk
mencari informasi, artikel, chating atau
bahkan hanya untuk bermain games.
Melihat kebutuhan internet yang sangat
tinggi membuat beberapa orang berinisiatif
untuk membuka usaha warung internet
(warnet). Saat ini hampir di setiap tempat
menyediakan jasa internet kepada
masyarakat. Namun terkadang sebagian
warnet hanya mengandalkan fasilitas yang
diberikan tanpa mempertimbangkan
koneksi dan kebutuhan dari masing-masing
client tersebut dikarenakan keterbatasan
pengetahuan masyarakat mengenai dunia
IT, khususnya dalam membangun warnet.
Dengan melihat situasi tersebut, maka perlu
dibangun suatu warnet yang menerapkan
manajemen bandwidth untuk pemakaian
bandwidth. Selain itu perlu diterapkan juga
web filtering untuk memblokir situs yang
mengandung konten yang tidak baik. Oleh
karena itu dibutuhkan sebuah router yang
dapat melakukan hal tersebut. Router bisa
kita peroleh dengan memakai langsung
tanpa harus instal sistem dengan
menggunakan router broadband atau kita
bisa menggunakan komputer untuk
membuat router dengan cara menginstal
sistem operasi atau software untuk
membuat router dengan catatan hardware
pun mendukung untuk proses routing.
Dalam dunia router, mesin yang
berfungsi mengarahkan alamat di Internet,
Cisco merupakan nama yang sudah tidak
diragukan lagi. Tetapi di dunia lain, nama
MikroTik, yang berbentuk software,
lumayan dikenal sebagai penyedia solusi

Hal - 2
murah untuk fungsi router, bahkan kita
dapat membuat router sendiri dari
komputer rumahan. Mikrotik adalah salah
satu vendor hardware dan software yang
menyediakan fasilitas untuk membuat
router. Salah satunya adalah mikrotik
router OS, ini adalah Operating sistem
yang khusus digunakan untuk membuat
sebuah router dengan cara menginstalnya
ke komputer. Untuk negara berkembang,
solusi mikrotik sangat membantu ISP atau
perusahaan-perusahaan kecil yang ingin
bergabung dengan Internet. Walaupun
sudah banyak tersedia perangkat router
mini sejenis NAT, dalam beberapa kondisi
penggunaan komputer dan software
mikrotik merupakan solusi terbaik. Dengan
melihat permasalahan yang ada tentang
karakteristik mikrotik, maka penulis sangat
tertarik untuk meneliti bagaimana
membangun router yang handal dan stabil
dengan menggunakan mikrotik router OS.
1.2 Permasalahan
Pada tugas akhir ini, terdapaat
beberapa masalah dan permasalahan yang
akan dibahas adalah :
A. Bagaimana pemanfaatan PC yang tidak
terpakai menjadi PC-router.
B. Bagaimana keunggulan Mikrotik Router
OS dibandingkan OS router yang
lainnya.
C. Bagaimana cara membangun PC-Router
dengan menggunakan sistem operasi
miikrotik pada jaringan warnet.
D. Bagaimana cara mengkonfigurasi
manajemen bandwidth dengan sistem
operasi mikrotik pada jaringan warnet.
E. Bagaimana mengimplementasikan web
filtering pada situs-situs yang diakses
jaringan warnet.
1.3 Ruang Lingkup
Ruang lingkup untuk permasalahan
yang ada pada tugas akhir ini adalah :
A. Fitur web filtering yang digunakan
berbasiskan web proxy dengan mikrotik.
B. Tidak membahas profil dan karakteristik
sambungan ke internet service provider,
sehingga tidak membahas teknik
switching dan signaling.
C. Router yang digunakan berupa PC-
Router yang bertujuan untuk manajemen
routing dan koneksi ke setiap client host
komputer, dengan jumlah node yang
terhubung sebanyak 10 host-komputer.
D. Sistem operasi yang digunakan untuk
semua host-komputer adalah Windows
XP sp-3.
E. Tidak mengulas dan membahas cakupan
komputer billing-services di sisi end-
user.
F. Fokus utama pengujian diarahkan
kepada performansi jaringan dan
kepuasaan end-user.
G. Manajemen bandwidth yang dilakukan
hanya dalam batasan uplink/downlink.
H. Pemasangan Router OS yang dibangun
dilakukan di warnet QQNET.
1.4 Tujuan dan Manfaat
Adapun tujuan dan manfaat yang
hendak dicapai dalam penulisan tugas akhir
ini adalah sebagai berikut :
1. Tujuan
a. Membangun PC-Router dengan
pemanfaatan PC yang tidak terpakai
menggunakan sistem operasi mikrotik
pada jaringan.
b. Menerapkan dan
mengimplementasikan web filtering
pada situs-situs yang ingin diakses
jaringan warnet
c. Menerapkan dan
mengimplementasikan manajemen
bandwidth dengan menggunakan
sistem operasi mikrotik pada jaringan
warnet.
d. Melakukan implementasi teknologi
informasi sebagai business-solution
yang menguntungkan.
2. Manfaat
a. Memberikan kemudahan operator
warnet dalam monitoring pelanggan
yang masih dibawah umur.
b. Memberikan kenyamanan dan
kepuasan kepada pelanggan warnet
dalam ber-internet

Hal - 3

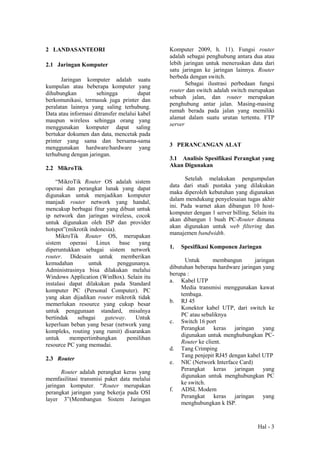

2 LANDASANTEORI
2.1 Jaringan Komputer
Jaringan komputer adalah suatu
kumpulan atau beberapa komputer yang
dihubungkan sehingga dapat
berkomunikasi, termasuk juga printer dan
peralatan lainnya yang saling terhubung.
Data atau informasi ditransfer melalui kabel
maupun wireless sehingga orang yang
menggunakan komputer dapat saling
bertukar dokumen dan data, mencetak pada
printer yang sama dan bersama-sama
menggunakan hardware/hardware yang
terhubung dengan jaringan.
2.2 MikroTik
“MikroTik Router OS adalah sistem
operasi dan perangkat lunak yang dapat
digunakan untuk menjadikan komputer
manjadi router network yang handal,
mencakup berbagai fitur yang dibuat untuk
ip network dan jaringan wireless, cocok
untuk digunakan oleh ISP dan provider
hotspot”(mikrotik indonesia).
MikroTik Router OS, merupakan
sistem operasi Linux base yang
diperuntukkan sebagai sistem network
router. Didesain untuk memberikan
kemudahan untuk penggunanya.
Administrasinya bisa dilakukan melalui
Windows Application (WinBox). Selain itu
instalasi dapat dilakukan pada Standard
komputer PC (Personal Computer). PC
yang akan dijadikan router mikrotik tidak
memerlukan resource yang cukup besar
untuk penggunaan standard, misalnya
bertindak sebagai gateway. Untuk
keperluan beban yang besar (network yang
kompleks, routing yang rumit) disarankan
untuk mempertimbangkan pemilihan
resource PC yang memadai.
2.3 Router
Router adalah perangkat keras yang
memfasilitasi transmisi paket data melalui
jaringan komputer. “Router merupakan
perangkat jaringan yang bekerja pada OSI
layer 3”(Membangun Sistem Jaringan
Komputer 2009, h. 11). Fungsi router
adalah sebagai penghubung antara dua atau
lebih jaringan untuk meneruskan data dari
satu jaringan ke jaringan lainnya. Router
berbeda dengan switch.
Sebagai ilustrasi perbedaan fungsi
router dan switch adalah switch merupakan
sebuah jalan, dan router merupakan
penghubung antar jalan. Masing-masing
rumah berada pada jalan yang memiliki
alamat dalam suatu urutan tertentu. FTP
server
3 PERANCANGAN ALAT
3.1 Analisis Spesifikasi Perangkat yang
Akan Digunakan
Setelah melakukan pengumpulan
data dari studi pustaka yang dilakukan
maka diperoleh kebutuhan yang digunakan
dalam mendukung penyelesaian tugas akhir
ini. Pada warnet akan dibangun 10 host-
komputer dengan 1 server billing. Selain itu
akan dibangun 1 buah PC-Router dimana
akan digunakan untuk web filtering dan
manajemen bandwidth.
1. Spesifikasi Komponen Jaringan
Untuk membangun jaringan
dibutuhan beberapa hardware jaringan yang
berupa :
a. Kabel UTP
Media transmisi menggunakan kawat
tembaga.
b. RJ 45
Konektor kabel UTP, dari switch ke
PC atau sebaliknya
c. Switch 16 port
Perangkat keras jaringan yang
digunakan untuk menghubungkan PC-
Router ke client.
d. Tang Crimping
Tang penjepit RJ45 dengan kabel UTP
e. NIC (Network Interface Card)
digunakan untuk menghubungkan PC
ke switch.
f. ADSL Modem
menghubungkan k ISP.

Hal - 4

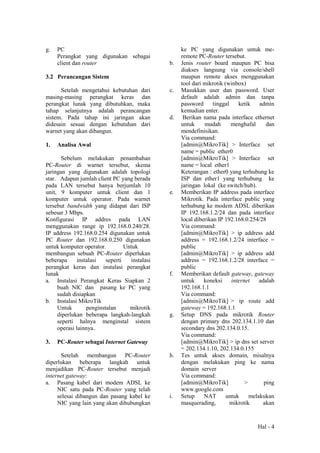

g. PC
Perangkat yang digunakan sebagai
client dan router
3.2 Perancangan Sistem
Setelah mengetahui kebutuhan dari
masing-masing perangkat keras dan
perangkat lunak yang dibutuhkan, maka
tahap selanjutnya adalah perancangan
sistem. Pada tahap ini jaringan akan
didesain sesuai dengan kebutuhan dari
warnet yang akan dibangun.
1. Analisa Awal
Sebelum melakukan penambahan
PC-Router di warnet tersebut, skema
jaringan yang digunakan adalah topologi
star. Adapun jumlah client PC yang berada
pada LAN tersebut hanya berjumlah 10
unit, 9 komputer untuk client dan 1
komputer untuk operator. Pada warnet
tersebut bandwidth yang didapat dari ISP
sebesar 3 Mbps.
Konfigurasi IP addres pada LAN
menggunakan range ip 192.168.0.240/28.
IP address 192.168.0.254 digunakan untuk
PC Router dan 192.168.0.250 digunakan
untuk komputer operator. Untuk
membangun sebuah PC-Router diperlukan
beberapa instalasi seperti instalasi
perangkat keras dan instalasi perangkat
lunak
a. Instalasi Perangkat Keras Siapkan 2
buah NIC dan pasang ke PC yang
sudah disiapkan
b. Instalasi MikroTik
Untuk penginstalan mikrotik
diperlukan beberapa langkah-langkah
seperti halnya menginstal sistem
operasi lainnya.
3. PC-Router sebagai Internet Gateway
Setelah membangun PC-Router
diperlukan beberapa langkah untuk
menjadikan PC-Router tersebut menjadi
internet gateway:
a. Pasang kabel dari modem ADSL ke
NIC satu pada PC-Router yang telah
selesai dibangun dan pasang kabel ke
NIC yang lain yang akan dihubungkan
ke PC yang digunakan untuk me-
remote PC-Router tersebut.
b. Jenis router board maupun PC bisa
diakses langsung via console/shell
maupun remote akses menggunakan
tool dari mikrotik (winbox)
c. Masukkan user dan password. User
default adalah admin dan tanpa
password tinggal ketik admin
kemudian enter.
d. Berikan nama pada interface ethernet
untuk mudah menghafal dan
mendefinisikan.
Via command:
[admin@MikroTik] > Interface set
name = public ether0
[admin@MikroTik] > Interface set
name = local ether1
Keterangan : ether0 yang terhubung ke
ISP dan ether1 yang terhubung ke
jaringan lokal (ke switch/hub).
e. Memberikan IP address pada interface
Mikrotik. Pada interface public yang
terhubung ke modem ADSL diberikan
IP 192.168.1.2/24 dan pada interface
local diberikan IP 192.168.0.254/28
Via command:
[admin@MikroTik] > ip address add
address = 192.168.1.2/24 interface =
public
[admin@MikroTik] > ip address add
address = 192.168.1.2/28 interface =
public
f. Memberikan default gateway, gateway
untuk koneksi internet adalah
192.168.1.1
Via command:
[admin@MikroTik] > ip route add
gateway = 192.168.1.1
g. Setup DNS pada mikrotik Router
dengan primary dns 202.134.1.10 dan
secondary dns 202.134.0.15.
Via command:
[admin@MikroTik] > ip dns set server
= 202.134.1.10, 202.134.0.155
h. Tes untuk akses domain, misalnya
dengan melakukan ping ke nama
domain server
Via command:
[admin@MikroTik] > ping
www.google.com
i. Setup NAT untuk melakukan
masquerading, mikrotik akan

Hal - 5

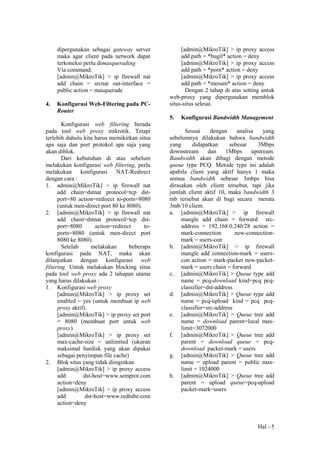

dipergunakan sebagai gateway server
maka agar client pada network dapat
terkoneksi perlu dimasquerading
Via command:
[admin@MikroTik] > ip firewall nat
add chain = srcnat out-interface =
public action = masquerade
4. Konfigurasi Web-Filtering pada PC-
Router
Konfigurasi web filtering berada
pada tool web proxy mikrotik. Tetapi
terlebih dahulu kita harus memikirkan situs
apa saja dan port protokol apa saja yang
akan diblok.
Dari kebutuhan di atas sebelum
melakukan konfigurasi web filtering, perlu
melakukan konfigurasi NAT-Redirect
dengan cara :
1. admin@MikroTik] > ip firewall nat
add chain=dstnat protocol=tcp dst-
port=80 action=redirect to-ports=8080
(untuk men-direct port 80 ke 8080).
2. [admin@MikroTik] > ip firewall nat
add chain=dstnat protocol=tcp dst-
port=8080 action=redirect to-
ports=8080 (untuk men-direct port
8080 ke 8080).
Setelah melakukan beberapa
konfigurasi pada NAT, maka akan
dilanjutkan dengan konfigurasi web
filtering. Untuk melakukan blocking situs
pada tool web proxy ada 2 tahapan utama
yang harus dilakukan :
1. Konfigurasi web proxy
[admin@MikroTik] > ip proxy set
enabled = yes (untuk membuat ip web
proxy aktif).
[admin@MikroTik] > ip proxy set port
= 8080 (membuat port untuk web
proxy)
[admin@MikroTik] > ip proxy set
max-cache-size = unlimited (ukuran
maksimal hardisk yang akan dipakai
sebagai penyimpan file cache)
2. Blok situs yang tidak diinginkan
[admin@MikroTik] > ip proxy access
add dst-host=www.semprot.com
action=deny
add dst-host=www.redtube.com
action=deny
add path = *bugil* action = deny
add path = *porn* action = deny
add path = *mesum* action = deny
Dengan 2 tahap di atas setting untuk
web-proxy yang dipergunakan memblok
situs-situs selesai.
5. Konfigurasi Bandwidth Management
Sesuai dengan analisa yang
sebelumnya dilakukan bahwa bandwidth
yang didapatkan sebesar 3Mbps
downstream dan 1Mbps upstream.
Bandwidth akan dibagi dengan metode
queue type PCQ. Metode type ini adalah
apabila client yang aktif hanya 1 maka
semua bandwidth sebesar 3mbps bisa
dirasakan oleh client tersebut, tapi jika
jumlah client aktif 10, maka bandwidth 3
mb tersebut akan di bagi secara merata
3mb/10 client.
a. [admin@MikroTik] > ip firewall
mangle add chain = forward src-
address = 192.168.0.240/28 action =
mark-connection new-connection-
mark = users-con
b. [admin@MikroTik] > ip firewall
mangle add connection-mark = users-
con action = mark-packet new-packet-
mark = users chain = forward
c. [admin@MikroTik] > Queue type add
name = pcq-download kind=pcq pcq-
classifier=dst-address
d. [admin@MikroTik] > Queue type add
name = pcq-upload kind = pcq pcq-
classifier=src-address
e. [admin@MikroTik] > Queue tree add
name = download parent=local max-
limit=3072000
f. [admin@MikroTik] > Queue tree add
parent = download queue = pcq-
download packet-mark = users
g. [admin@MikroTik] > Queue tree add
name = upload parent = public max-
limit = 1024000
h. [admin@MikroTik] > Queue tree add
parent = upload queue=pcq-upload
packet-mark=users

Hal - 6

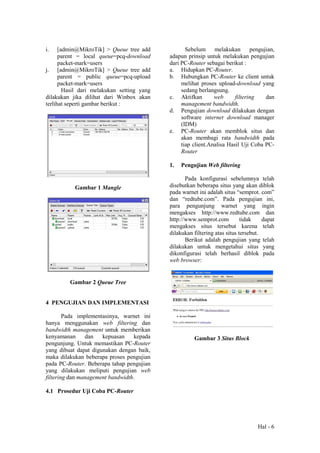

i. [admin@MikroTik] > Queue tree add
parent = local queue=pcq-download
packet-mark=users
j. [admin@MikroTik] > Queue tree add
parent = public queue=pcq-upload
packet-mark=users
Hasil dari melakukan setting yang
dilakukan jika dilihat dari Winbox akan
terlihat seperti gambar berikut :
Gambar 1 Mangle
Gambar 2 Queue Tree
4 PENGUJIAN DAN IMPLEMENTASI
Pada implementasinya, warnet ini
hanya menggunakan web filtering dan
bandwidth management untuk memberikan
kenyamanan dan kepuasan kepada
pengunjung. Untuk memastikan PC-Router
yang dibuat dapat digunakan dengan baik,
maka dilakukan beberapa proses pengujian
pada PC-Router. Beberapa tahap pengujian
yang dilakukan meliputi pengujian web
filtering dan management bandwidth.
4.1 Prosedur Uji Coba PC-Router
Sebelum melakukan pengujian,
adapun prinsip untuk melakukan pengujian
dari PC-Router sebagai berikut :
a. Hidupkan PC-Router.
b. Hubungkan PC-Router ke client untuk
melihat proses upload-download yang
sedang berlangsung.
c. Aktifkan web filtering dan
management bandwidth.
d. Pengujian download dilakukan dengan
software internet download manager
(IDM)
e. PC-Router akan memblok situs dan
akan membagi rata bandwidth pada
tiap client.Analisa Hasil Uji Coba PC-
Router
1. Pengujian Web filtering
Pada konfigurasi sebelumnya telah
disebutkan beberapa situs yang akan diblok
pada warnet ini adalah situs “semprot. com”
dan “redtube.com”. Pada pengujian ini,
para pengunjung warnet yang ingin
mengakses http://www.redtube.com dan
http://www.semprot.com tidak dapat
mengakses situs tersebut karena telah
dilakukan filtering atas situs tersebut.
Berikut adalah pengujian yang telah
dilakukan untuk mengetahui situs yang
dikonfigurasi telah berhasil diblok pada
web browser:
Gambar 3 Situs Block

Hal - 7
Selain dapat memfilter situs, pada
konfigurasi sebelumnya juga telah
disebutkan dapat memfilter kata atau string
yang mengandung kata-kata tidak sopan.
Berikut adalah pengujian yang dilakukan
untuk membatasi string “bugil”
Gambar 4 String Block
2. Pengujian Bandwidth Management
Pengujian akan dilakukan pada
konfigurasi sebelumnya yang menggunakan
metode PCQ. Pembatasan bandwidth akan
dilakukan saat proses upload dan download.
Pada pengujian ini pengukuran kecepatan
bandwidth dilakukan per user apabila user
melakukan aktifitas dalam ber-internet.
A. Pengujian sistem tanpa menerapkan
manajemen bandwidth
Gambar 5 Proses Download Tanpa
Manajemen Bandwidth
B. Pengujian sistem yang menerapkan
manajemen bandwidth
Gambar 6 Proses Download Setelah
Manajemen Bandwidth
3. Hasil Pengujian PC-Router pada
Warnet
Hasil pengujian dari penerapan PC-
Router pada warnet tersebut dapat kita
lihat sebagai berikut :
a. Trafic interface pada warnet
Gambar 7 Trafic Interface Local
Gambar 8 Trafic Interface Public

Hal - 8

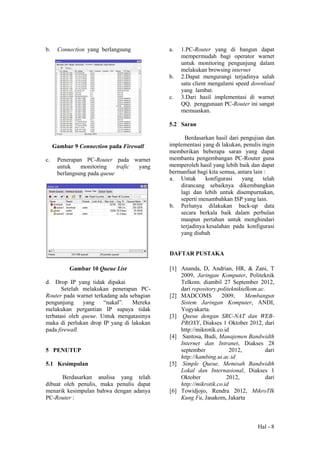

b. Connection yang berlangsung
Gambar 9 Connection pada Firewall
c. Penerapan PC-Router pada warnet
untuk monitoring trafic yang
berlangsung pada queue
Gambar 10 Queue List
d. Drop IP yang tidak dipakai
Setelah melakukan penerapan PC-
Router pada warnet terkadang ada sebagian
pengunjung yang “nakal”. Mereka
melakukan pergantian IP supaya tidak
terbatasi oleh queue. Untuk mengatasinya
maka di perlukan drop IP yang di lakukan
pada firewall.
5 PENUTUP
5.1 Kesimpulan
Berdasarkan analisa yang telah
dibuat oleh penulis, maka penulis dapat
menarik kesimpulan bahwa dengan adanya
PC-Router :
a. 1.PC-Router yang di bangun dapat
mempermudah bagi operator warnet
untuk monitoring pengunjung dalam
melakukan browsing internet
b. 2.Dapat mengurangi terjadinya salah
satu client mengalami speed download
yang lambat.
c. 3.Dari hasil implementasi di warnet
QQ, penggunaan PC-Router ini sangat
memuaskan.
5.2 Saran
Berdasarkan hasil dari pengujian dan
implementasi yang di lakukan, penulis ingin
memberikan beberapa saran yang dapat
membantu pengembangan PC-Router guna
memperoleh hasil yang lebih baik dan dapat
bermanfaat bagi kita semua, antara lain :
a. Untuk konfigurasi yang telah
dirancang sebaiknya dikembangkan
lagi dan lebih untuk disempurnakan,
seperti menambahkan ISP yang lain.
b. Perlunya dilakukan back-up data
secara berkala baik dalam perbulan
maupun pertahun untuk menghindari
terjadinya kesalahan pada konfigurasi
yang diubah
DAFTAR PUSTAKA
[1] Ananda, D, Andrian, HR, & Zani, T
2009, Jaringan Komputer, Politeknik
Telkom. diambil 27 September 2012,
dari repository.politekniktelkom.ac.
[2] MADCOMS 2009, Membangun
Sistem Jaringan Komputer, ANDI,
Yogyakarta.
[3] Queue dengan SRC-NAT dan WEB-
PROXY, Diakses 1 Oktober 2012, dari
http://mikrotik.co.id
[4] Santosa, Budi, Manajemen Bandwidth
Internet dan Intranet, Diakses 28
september 2012, dari
http://kambing.ui.ac.id
[5] Simple Queue, Memisah Bandwidth
Lokal dan Internasional, Diakses 1
Oktober 2012, dari
http://mikrotik.co.id
[6] Towidjojo, Rendra 2012, MikroTIk
Kung Fu, Jasakom, Jakarta

Hal - 9

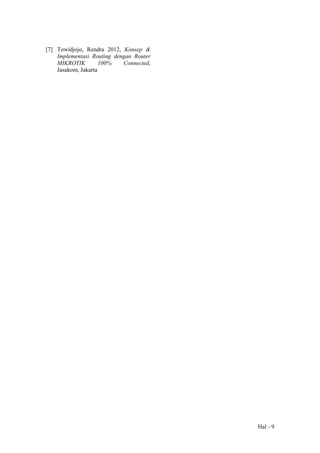

[7] Towidjojo, Rendra 2012, Konsep &
Implementasi Routing dengan Router
MIKROTIK 100% Connected,
Jasakom, Jakarta

�ݺ�ߣ

Jurnal 2008120001

More Related Content

What's hot (20)

Similar to Jurnal 2008120001 (20)

Jurnal 2008120001
