1. MAKALAH
PROYEKSI PETA
1. UMUM
Banyak sekali definisi tentang peta, tetapi pada dasarnya hakekat peta adalah :
1. Peta adalah alat peraga.
2. Melalui alat peraga itu, seorang penyusun peta ingin menyampaikan idenya
kepada orang lain.
3. Ide yang dimaksud adalah hal-hal yang berhubungan dengan kedudukannya
dalam ruang. Ide tentang gambaran tinggi rendah permukaan bumi suatu daerah
melahirkan peta topogafi, ide gambaran penyebaran penduduk (peta penduduk),
penyebaran batuan (peta geologi),penyebaran jenis tanah (peta tanah atau soil
map), penyebaran curah hujan (peta hujan) dan sebagainya yang menyangkut
kedudukannya dalam ruang.
4. Dengan cara menyajikannya kedalam bentuk peta, diharapkan si penerima ide
dapat dengan cepat dan mudah memahami atau memperoleh gambaran dari yang
disajikan itu melalui matanya.
1.1 Syarat peta
Setelah memahami benar-benar hakekat dari peta, tidaklah sulit untuk kemudian
menelaah apa yang sebenarnya diperlukan sebagai syarat dari peta yang baik. Syarat peta
yang baik mestinya :

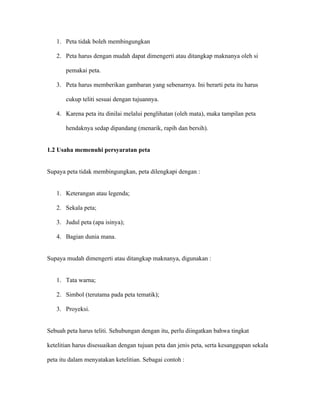

2. 1. Peta tidak boleh membingungkan
2. Peta harus dengan mudah dapat dimengerti atau ditangkap maknanya oleh si
pemakai peta.
3. Peta harus memberikan gambaran yang sebenarnya. Ini berarti peta itu harus
cukup teliti sesuai dengan tujuannya.
4. Karena peta itu dinilai melalui penglihatan (oleh mata), maka tampilan peta
hendaknya sedap dipandang (menarik, rapih dan bersih).
1.2 Usaha memenuhi persyaratan peta
Supaya peta tidak membingungkan, peta dilengkapi dengan :
1. Keterangan atau legenda;
2. Sekala peta;
3. Judul peta (apa isinya);
4. Bagian dunia mana.
Supaya mudah dimengerti atau ditangkap maknanya, digunakan :
1. Tata warna;
2. Simbol (terutama pada peta tematik);
3. Proyeksi.
Sebuah peta harus teliti. Sehubungan dengan itu, perlu diingatkan bahwa tingkat
ketelitian harus disesuaikan dengan tujuan peta dan jenis peta, serta kesanggupan sekala
peta itu dalam menyatakan ketelitian. Sebagai contoh :

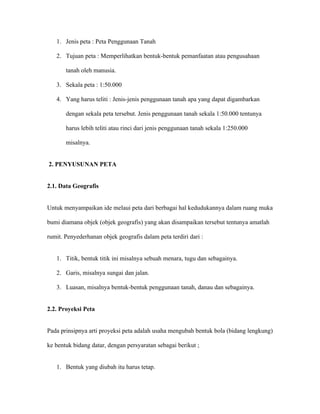

3. 1. Jenis peta : Peta Penggunaan Tanah
2. Tujuan peta : Memperlihatkan bentuk-bentuk pemanfaatan atau pengusahaan
tanah oleh manusia.
3. Sekala peta : 1:50.000
4. Yang harus teliti : Jenis-jenis penggunaan tanah apa yang dapat digambarkan
dengan sekala peta tersebut. Jenis penggunaan tanah sekala 1:50.000 tentunya
harus lebih teliti atau rinci dari jenis penggunaan tanah sekala 1:250.000
misalnya.
2. PENYUSUNAN PETA
2.1. Data Geografis
Untuk menyampaikan ide melaui peta dari berbagai hal kedudukannya dalam ruang muka
bumi diamana objek (objek geografis) yang akan disampaikan tersebut tentunya amatlah
rumit. Penyederhanan objek geografis dalam peta terdiri dari :
1. Titik, bentuk titik ini misalnya sebuah menara, tugu dan sebagainya.
2. Garis, misalnya sungai dan jalan.
3. Luasan, misalnya bentuk-bentuk penggunaan tanah, danau dan sebagainya.
2.2. Proyeksi Peta
Pada prinsipnya arti proyeksi peta adalah usaha mengubah bentuk bola (bidang lengkung)
ke bentuk bidang datar, dengan persyaratan sebagai berikut ;
1. Bentuk yang diubah itu harus tetap.
4. 2. Luas permukaan yang diubah harus tetap.
3. Jarak antara satu titik dengan titik yang lain di atas permukaan yang diubah harus
tetap.
Untuk memenuhi ketiga syarat itu sekaligus suatu hal yang tidak mungkin. Untuk
memenuhi satu syarat saja dari tiga syarat di atas untuk seluruh bola dunia, juga
merupakan hal yang tidak mungkin. Yang bisa dilakukan hanyalah satu saja dari syarat di
atas untuk sebagian kecil permukaan bumi.
Oleh karena itu, untuk dapat membuat rangka peta yang meliputi wilayah yang lebih
besar harus dilakukan kompromi ketiga syarat di atas. Akibat dari kompromi itu maka
lahir bermacam jenis proyeksi peta.
Proyeksi berdasarkan bidang asal
• Bidang datar (zenithal)
• Kerucut (conical)
• Silinder/Tabung (cylindrical)
• Gubahan (arbitrarry)
Jenis proyeksi no.1 sampai no.3 merupakan proyeksi murni, tetapi proyeksi yang
dipergunakan untuk menggambarkan peta yang kita jumpai sehari-hari tidak ada yang
menggunakan proyeksi murni di atas, melainkan merupakan proyeksi atau rangka peta
yang diperoleh melaui perhitungan (proyeksi gubahan).

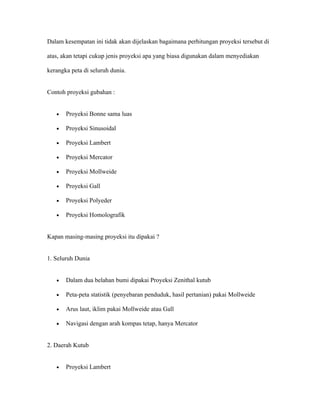

5. Dalam kesempatan ini tidak akan dijelaskan bagaimana perhitungan proyeksi tersebut di
atas, akan tetapi cukup jenis proyeksi apa yang biasa digunakan dalam menyediakan
kerangka peta di seluruh dunia.
Contoh proyeksi gubahan :
• Proyeksi Bonne sama luas
• Proyeksi Sinusoidal
• Proyeksi Lambert
• Proyeksi Mercator
• Proyeksi Mollweide
• Proyeksi Gall
• Proyeksi Polyeder
• Proyeksi Homolografik
Kapan masing-masing proyeksi itu dipakai ?
1. Seluruh Dunia
• Dalam dua belahan bumi dipakai Proyeksi Zenithal kutub
• Peta-peta statistik (penyebaran penduduk, hasil pertanian) pakai Mollweide
• Arus laut, iklim pakai Mollweide atau Gall
• Navigasi dengan arah kompas tetap, hanya Mercator
2. Daerah Kutub
• Proyeksi Lambert
6. • Proyeksi Zenithal sama jarak
3. Daerah Belahan Bumi Selatan
• Sinusoidal
• Lambert
• Bonne
4. Untuk Daerah yang lebar ke samping tidak jauh dari Khatulistiwa
• Pilih satu dari jenis proyeksi kerucut.
• Proyeksi apapun sebenarnya dapat dipakai
Untuk daerah yang membujur Utara-Selatan tidak jauh dari Khatulistiwa pilih Lambert
atau Bonne.
2.3. Tata Warna dan Simbol
Agar peta dapat dengan mudah dimengerti oleh pengguna peta, pemakaian tata warna dan
simbol sangat membantu untuk mencapai tujuan tersebut.
2.3.1. Tata warna
Penggunaan warna pada peta (dapat juga pola seperti titik-titik atau jaring kotak-kotak
dan sebagainya) ditujukan untuk tiga hal :
• Untuk membedakan
• Untuk menunjukan tingkatan kualitas maupun kuantitas (gradasi)

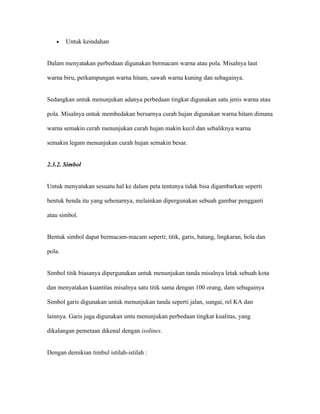

7. • Untuk keindahan
Dalam menyatakan perbedaan digunakan bermacam warna atau pola. Misalnya laut
warna biru, perkampungan warna hitam, sawah warna kuning dan sebagainya.
Sedangkan untuk menunjukan adanya perbedaan tingkat digunakan satu jenis warna atau
pola. Misalnya untuk membedakan bersarnya curah hujan digunakan warna hitam dimana
warna semakin cerah menunjukan curah hujan makin kecil dan sebaliknya warna
semakin legam menunjukan curah hujan semakin besar.
2.3.2. Simbol
Untuk menyatakan sesuatu hal ke dalam peta tentunya tidak bisa digambarkan seperti
bentuk benda itu yang sebenarnya, melainkan dipergunakan sebuah gambar pengganti
atau simbol.
Bentuk simbol dapat bermacam-macam seperti; titik, garis, batang, lingkaran, bola dan
pola.
Simbol titik biasanya dipergunakan untuk menunjukan tanda misalnya letak sebuah kota
dan menyatakan kuantitas misalnya satu titik sama dengan 100 orang, dam sebagainya
Simbol garis digunakan untuk menunjukan tanda seperti jalan, sungai, rel KA dan
lainnya. Garis juga digunakan untu menunjukan perbedaan tingkat kualitas, yang
dikalangan pemetaan dikenal dengan isolines.
Dengan demikian timbul istilah-istilah :

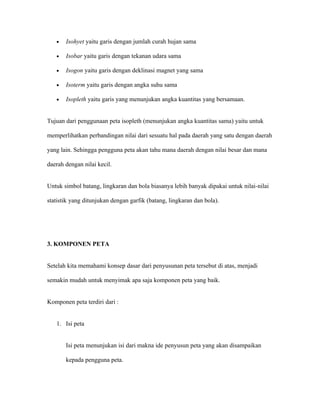

8. • Isohyet yaitu garis dengan jumlah curah hujan sama
• Isobar yaitu garis dengan tekanan udara sama
• Isogon yaitu garis dengan deklinasi magnet yang sama
• Isoterm yaitu garis dengan angka suhu sama
• Isopleth yaitu garis yang menunjukan angka kuantitas yang bersamaan.
Tujuan dari penggunaan peta isopleth (menunjukan angka kuantitas sama) yaitu untuk
memperlihatkan perbandingan nilai dari sesuatu hal pada daerah yang satu dengan daerah
yang lain. Sehingga pengguna peta akan tahu mana daerah dengan nilai besar dan mana
daerah dengan nilai kecil.
Untuk simbol batang, lingkaran dan bola biasanya lebih banyak dipakai untuk nilai-nilai
statistik yang ditunjukan dengan garfik (batang, lingkaran dan bola).
3. KOMPONEN PETA
Setelah kita memahami konsep dasar dari penyusunan peta tersebut di atas, menjadi
semakin mudah untuk menyimak apa saja komponen peta yang baik.
Komponen peta terdiri dari :
1. Isi peta
Isi peta menunjukan isi dari makna ide penyusun peta yang akan disampaikan
kepada pengguna peta.

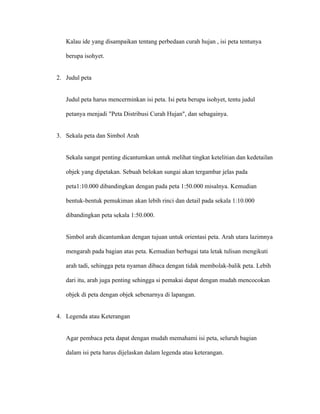

9. Kalau ide yang disampaikan tentang perbedaan curah hujan , isi peta tentunya
berupa isohyet.
2. Judul peta
Judul peta harus mencerminkan isi peta. Isi peta berupa isohyet, tentu judul
petanya menjadi "Peta Distribusi Curah Hujan", dan sebagainya.
3. Sekala peta dan Simbol Arah
Sekala sangat penting dicantumkan untuk melihat tingkat ketelitian dan kedetailan
objek yang dipetakan. Sebuah belokan sungai akan tergambar jelas pada
peta1:10.000 dibandingkan dengan pada peta 1:50.000 misalnya. Kemudian
bentuk-bentuk pemukiman akan lebih rinci dan detail pada sekala 1:10.000
dibandingkan peta sekala 1:50.000.
Simbol arah dicantumkan dengan tujuan untuk orientasi peta. Arah utara lazimnya
mengarah pada bagian atas peta. Kemudian berbagai tata letak tulisan mengikuti
arah tadi, sehingga peta nyaman dibaca dengan tidak membolak-balik peta. Lebih
dari itu, arah juga penting sehingga si pemakai dapat dengan mudah mencocokan
objek di peta dengan objek sebenarnya di lapangan.
4. Legenda atau Keterangan
Agar pembaca peta dapat dengan mudah memahami isi peta, seluruh bagian
dalam isi peta harus dijelaskan dalam legenda atau keterangan.

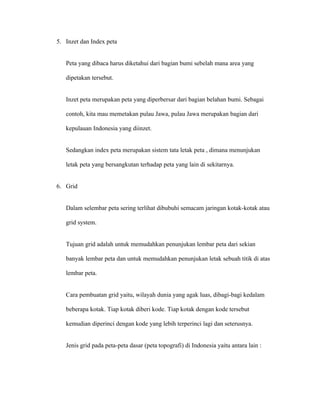

10. 5. Inzet dan Index peta
Peta yang dibaca harus diketahui dari bagian bumi sebelah mana area yang
dipetakan tersebut.
Inzet peta merupakan peta yang diperbersar dari bagian belahan bumi. Sebagai
contoh, kita mau memetakan pulau Jawa, pulau Jawa merupakan bagian dari
kepulauan Indonesia yang diinzet.
Sedangkan index peta merupakan sistem tata letak peta , dimana menunjukan
letak peta yang bersangkutan terhadap peta yang lain di sekitarnya.
6. Grid
Dalam selembar peta sering terlihat dibubuhi semacam jaringan kotak-kotak atau
grid system.
Tujuan grid adalah untuk memudahkan penunjukan lembar peta dari sekian
banyak lembar peta dan untuk memudahkan penunjukan letak sebuah titik di atas
lembar peta.
Cara pembuatan grid yaitu, wilayah dunia yang agak luas, dibagi-bagi kedalam
beberapa kotak. Tiap kotak diberi kode. Tiap kotak dengan kode tersebut
kemudian diperinci dengan kode yang lebih terperinci lagi dan seterusnya.
Jenis grid pada peta-peta dasar (peta topografi) di Indonesia yaitu antara lain :

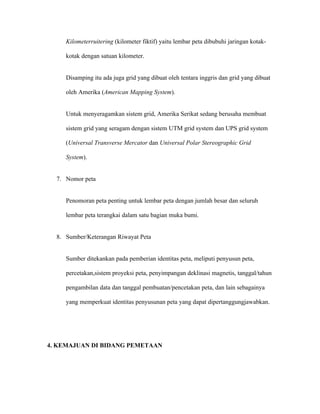

11. Kilometerruitering (kilometer fiktif) yaitu lembar peta dibubuhi jaringan kotak-
kotak dengan satuan kilometer.
Disamping itu ada juga grid yang dibuat oleh tentara inggris dan grid yang dibuat
oleh Amerika (American Mapping System).
Untuk menyeragamkan sistem grid, Amerika Serikat sedang berusaha membuat
sistem grid yang seragam dengan sistem UTM grid system dan UPS grid system
(Universal Transverse Mercator dan Universal Polar Stereographic Grid
System).
7. Nomor peta
Penomoran peta penting untuk lembar peta dengan jumlah besar dan seluruh
lembar peta terangkai dalam satu bagian muka bumi.
8. Sumber/Keterangan Riwayat Peta
Sumber ditekankan pada pemberian identitas peta, meliputi penyusun peta,
percetakan,sistem proyeksi peta, penyimpangan deklinasi magnetis, tanggal/tahun
pengambilan data dan tanggal pembuatan/pencetakan peta, dan lain sebagainya
yang memperkuat identitas penyusunan peta yang dapat dipertanggungjawabkan.
4. KEMAJUAN DI BIDANG PEMETAAN

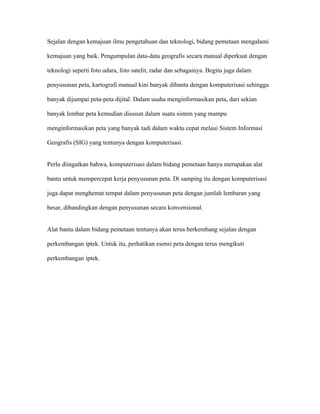

12. Sejalan dengan kemajuan ilmu pengetahuan dan teknologi, bidang pemetaan mengalami
kemajuan yang baik. Pengumpulan data-data geografis secara manual diperkuat dengan
teknologi seperti foto udara, foto satelit, radar dan sebagainya. Begitu juga dalam
penyusunan peta, kartografi manual kini banyak dibantu dengan komputerisasi sehingga
banyak dijumpai peta-peta dijital. Dalam usaha menginformasikan peta, dari sekian
banyak lembar peta kemudian disusun dalam suatu sistem yang mampu
menginformasikan peta yang banyak tadi dalam waktu cepat melaui Sistem Informasi
Geografis (SIG) yang tentunya dengan komputerisasi.
Perlu diingatkan bahwa, komputerisasi dalam bidang pemetaan hanya merupakan alat
bantu untuk mempercepat kerja penyusunan peta. Di samping itu dengan komputerisasi
juga dapat menghemat tempat dalam penyusunan peta dengan jumlah lembaran yang
besar, dibandingkan dengan penyusunan secara konvensional.
Alat bantu dalam bidang pemetaan tentunya akan terus berkembang sejalan dengan
perkembangan iptek. Untuk itu, perhatikan esensi peta dengan terus mengikuti
perkembangan iptek.
