Materi besaran, alat ukur, pengukuran.ppt

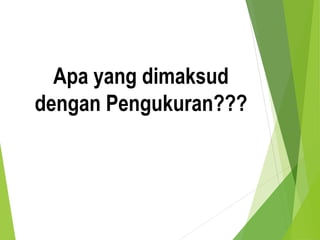

- 2. Apa yang dimaksud dengan Pengukuran???

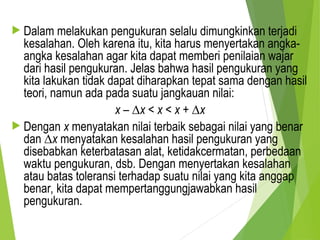

- 3. Dalam melakukan pengukuran selalu dimungkinkan terjadi kesalahan. Oleh karena itu, kita harus menyertakan angka- angka kesalahan agar kita dapat memberi penilaian wajar dari hasil pengukuran. Jelas bahwa hasil pengukuran yang kita lakukan tidak dapat diharapkan tepat sama dengan hasil teori, namun ada pada suatu jangkauan nilai: x x < x < x + x Dengan x menyatakan nilai terbaik sebagai nilai yang benar dan x menyatakan kesalahan hasil pengukuran yang disebabkan keterbatasan alat, ketidakcermatan, perbedaan waktu pengukuran, dsb. Dengan menyertakan kesalahan atau batas toleransi terhadap suatu nilai yang kita anggap benar, kita dapat mempertanggungjawabkan hasil pengukuran.

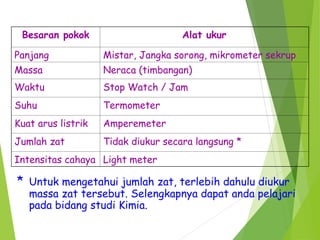

- 5. * Untuk mengetahui jumlah zat, terlebih dahulu diukur massa zat tersebut. Selengkapnya dapat anda pelajari pada bidang studi Kimia. Besaran pokok Alat ukur Panjang Mistar, Jangka sorong, mikrometer sekrup Massa Neraca (timbangan) Waktu Stop Watch / Jam Suhu Termometer Kuat arus listrik Amperemeter Jumlah zat Tidak diukur secara langsung * Intensitas cahaya Light meter

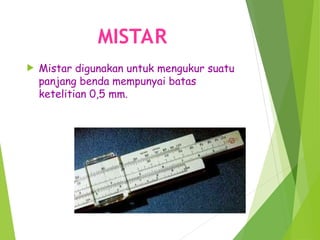

- 6. MISTAR Mistar digunakan untuk mengukur suatu panjang benda mempunyai batas ketelitian 0,5 mm.

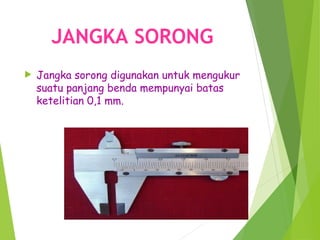

- 7. JANGKA SORONG Jangka sorong digunakan untuk mengukur suatu panjang benda mempunyai batas ketelitian 0,1 mm.

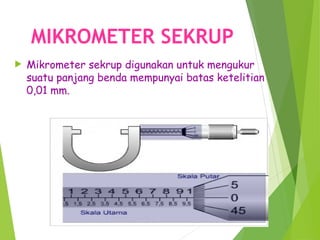

- 8. MIKROMETER SEKRUP Mikrometer sekrup digunakan untuk mengukur suatu panjang benda mempunyai batas ketelitian 0,01 mm.

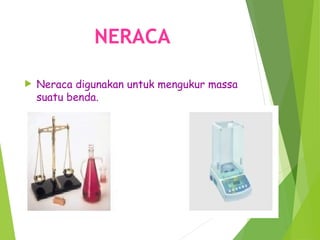

- 9. NERACA Neraca digunakan untuk mengukur massa suatu benda.

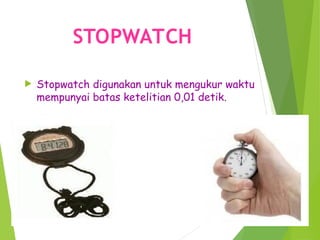

- 10. STOPWATCH Stopwatch digunakan untuk mengukur waktu mempunyai batas ketelitian 0,01 detik.

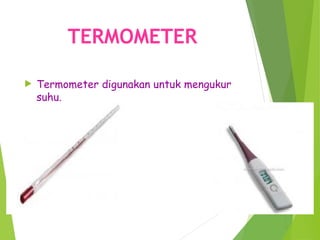

- 11. TERMOMETER Termometer digunakan untuk mengukur suhu.

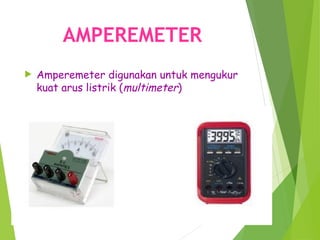

- 12. AMPEREMETER Amperemeter digunakan untuk mengukur kuat arus listrik (multimeter)

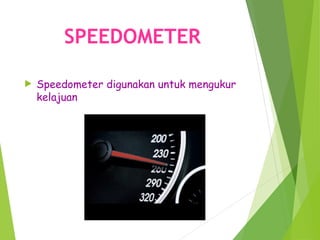

- 14. SPEEDOMETER Speedometer digunakan untuk mengukur kelajuan
- 15. DINAMOMETER Dinamometer digunakan untuk mengukur besarnya gaya.

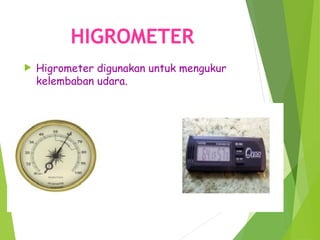

- 16. HIGROMETER Higrometer digunakan untuk mengukur kelembaban udara.

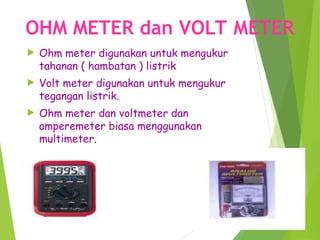

- 17. OHM METER dan VOLT METER Ohm meter digunakan untuk mengukur tahanan ( hambatan ) listrik Volt meter digunakan untuk mengukur tegangan listrik. Ohm meter dan voltmeter dan amperemeter biasa menggunakan multimeter.

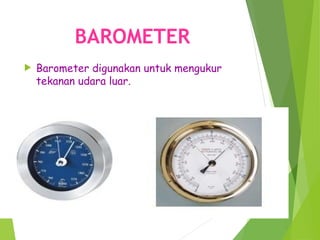

- 18. BAROMETER Barometer digunakan untuk mengukur tekanan udara luar.

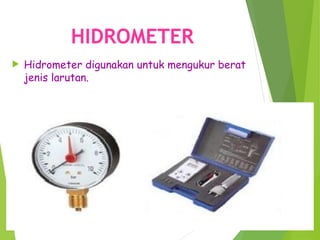

- 19. HIDROMETER Hidrometer digunakan untuk mengukur berat jenis larutan.

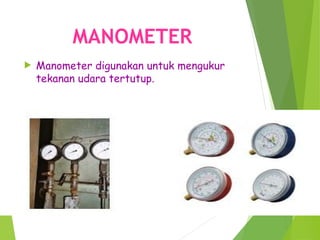

- 20. MANOMETER Manometer digunakan untuk mengukur tekanan udara tertutup.

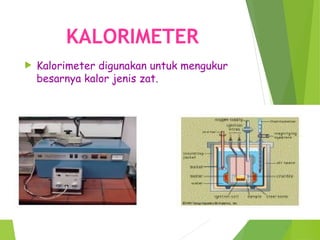

- 21. KALORIMETER Kalorimeter digunakan untuk mengukur besarnya kalor jenis zat.

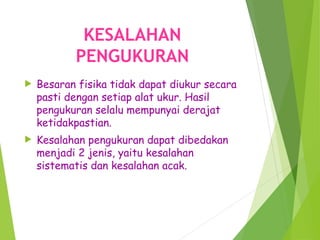

- 22. KESALAHAN PENGUKURAN Besaran fisika tidak dapat diukur secara pasti dengan setiap alat ukur. Hasil pengukuran selalu mempunyai derajat ketidakpastian. Kesalahan pengukuran dapat dibedakan menjadi 2 jenis, yaitu kesalahan sistematis dan kesalahan acak.

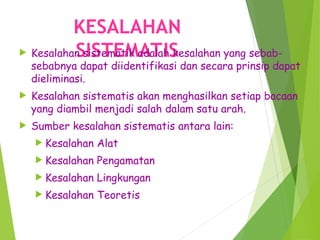

- 23. KESALAHAN SISTEMATIS Kesalahan sistematik adalah kesalahan yang sebab- sebabnya dapat diidentifikasi dan secara prinsip dapat dieliminasi. Kesalahan sistematis akan menghasilkan setiap bacaan yang diambil menjadi salah dalam satu arah. Sumber kesalahan sistematis antara lain: Kesalahan Alat Kesalahan Pengamatan Kesalahan Lingkungan Kesalahan Teoretis

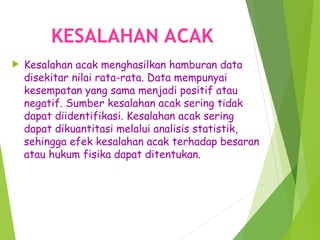

- 24. KESALAHAN ACAK Kesalahan acak menghasilkan hamburan data disekitar nilai rata-rata. Data mempunyai kesempatan yang sama menjadi positif atau negatif. Sumber kesalahan acak sering tidak dapat diidentifikasi. Kesalahan acak sering dapat dikuantitasi melalui analisis statistik, sehingga efek kesalahan acak terhadap besaran atau hukum fisika dapat ditentukan.

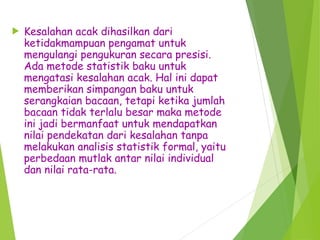

- 25. Kesalahan acak dihasilkan dari ketidakmampuan pengamat untuk mengulangi pengukuran secara presisi. Ada metode statistik baku untuk mengatasi kesalahan acak. Hal ini dapat memberikan simpangan baku untuk serangkaian bacaan, tetapi ketika jumlah bacaan tidak terlalu besar maka metode ini jadi bermanfaat untuk mendapatkan nilai pendekatan dari kesalahan tanpa melakukan analisis statistik formal, yaitu perbedaan mutlak antar nilai individual dan nilai rata-rata.
- 26. Istilah dalam Pengukuran Ketelitian adalah suatu ukuran yang menyatakan tingkat pendekatan dari nilai yang diukur terhadap nilai benar x0. Kepekaan adalah ukuran minimal yang masih dapat dikenal oleh instrumen/alat ukur. Ketepatan (akurasi) adalah suatu ukuran kemampuan untuk mendapatkan hasil pengukuran yang sama. Dengan memberikan suatu nilai tertentu pada besaran fisis, ketepatan merupakan suatu ukuran yang menunjukkan perbedaan hasil-hasil pengukuran pada pengukuran berulang.

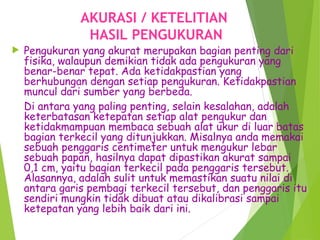

- 27. AKURASI / KETELITIAN HASIL PENGUKURAN Pengukuran yang akurat merupakan bagian penting dari fisika, walaupun demikian tidak ada pengukuran yang benar-benar tepat. Ada ketidakpastian yang berhubungan dengan setiap pengukuran. Ketidakpastian muncul dari sumber yang berbeda. Di antara yang paling penting, selain kesalahan, adalah keterbatasan ketepatan setiap alat pengukur dan ketidakmampuan membaca sebuah alat ukur di luar batas bagian terkecil yang ditunjukkan. Misalnya anda memakai sebuah penggaris centimeter untuk mengukur lebar sebuah papan, hasilnya dapat dipastikan akurat sampai 0,1 cm, yaitu bagian terkecil pada penggaris tersebut. Alasannya, adalah sulit untuk memastikan suatu nilai di antara garis pembagi terkecil tersebut, dan penggaris itu sendiri mungkin tidak dibuat atau dikalibrasi sampai ketepatan yang lebih baik dari ini.

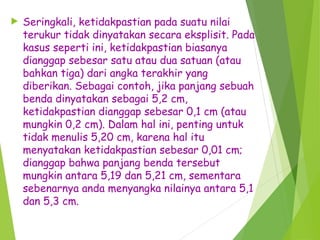

- 29. Seringkali, ketidakpastian pada suatu nilai terukur tidak dinyatakan secara eksplisit. Pada kasus seperti ini, ketidakpastian biasanya dianggap sebesar satu atau dua satuan (atau bahkan tiga) dari angka terakhir yang diberikan. Sebagai contoh, jika panjang sebuah benda dinyatakan sebagai 5,2 cm, ketidakpastian dianggap sebesar 0,1 cm (atau mungkin 0,2 cm). Dalam hal ini, penting untuk tidak menulis 5,20 cm, karena hal itu menyatakan ketidakpastian sebesar 0,01 cm; dianggap bahwa panjang benda tersebut mungkin antara 5,19 dan 5,21 cm, sementara sebenarnya anda menyangka nilainya antara 5,1 dan 5,3 cm.
- 31. ANGKA PENTING

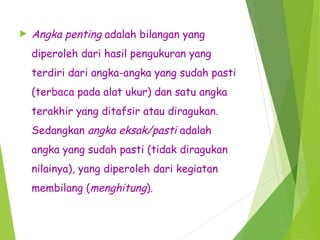

- 32. Angka penting adalah bilangan yang diperoleh dari hasil pengukuran yang terdiri dari angka-angka yang sudah pasti (terbaca pada alat ukur) dan satu angka terakhir yang ditafsir atau diragukan. Sedangkan angka eksak/pasti adalah angka yang sudah pasti (tidak diragukan nilainya), yang diperoleh dari kegiatan membilang (menghitung).
- 33. Ketentuan Angka Penting : 1. Semua angka yang bukan nol merupakan angka penting. Contoh : 6,89 ml memiliki 3 angka penting. 78,99 m memiliki empat angka penting. 7000,2003 ( 9 angka penting ). 2. Semua angka nol yang terletak diantara bukan nol merupakan angka penting. Contoh : 1208 m memiliki 4 angka penting. 2,0067 memiliki 5 angka penting. 3. Semua angka nol yang terletak di belakang angka bukan nol yang terakhir, tetapi terletak di depan tanda desimal adalah angka penting. Contoh : 70000, ( 5 angka penting).
- 34. 4. Angka nol yang terletak di belakang angka bukan nol yang terakhir dan di belakang tanda desimal adalah angka penting. Contoh: 23,50000 (7 angka penting). 5. Angka nol yang terletak di belakang angka bukan nol yang terakhir dan tidak dengan tanda desimal adalah angka tidak penting. Contoh : 3500000 (2 angka penting). 6. Angka nol yang terletak di depan angka bukan nol yang pertama adalah angka tidak penting. Contoh : 0,0000352 (3 angka penting).

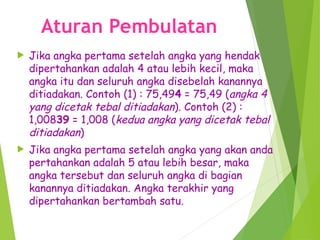

- 35. Aturan Pembulatan Jika angka pertama setelah angka yang hendak dipertahankan adalah 4 atau lebih kecil, maka angka itu dan seluruh angka disebelah kanannya ditiadakan. Contoh (1) : 75,494 = 75,49 (angka 4 yang dicetak tebal ditiadakan). Contoh (2) : 1,00839 = 1,008 (kedua angka yang dicetak tebal ditiadakan) Jika angka pertama setelah angka yang akan anda pertahankan adalah 5 atau lebih besar, maka angka tersebut dan seluruh angka di bagian kanannya ditiadakan. Angka terakhir yang dipertahankan bertambah satu.

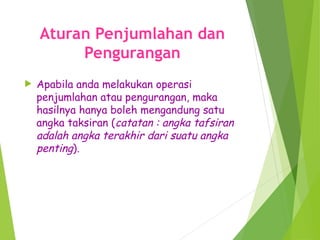

- 36. Aturan Penjumlahan dan Pengurangan Apabila anda melakukan operasi penjumlahan atau pengurangan, maka hasilnya hanya boleh mengandung satu angka taksiran (catatan : angka tafsiran adalah angka terakhir dari suatu angka penting).
- 37. Contoh : Jumlahkan 273,219 g; 15,5 g; dan 8,43 g (jumlahkan seperti biasa, selanjutnya bulatkan hasilnya hingga hanya terdapat satu angka taksiran) Angka 4 dan 9 ditiadakan. Hasilnya = 297,1

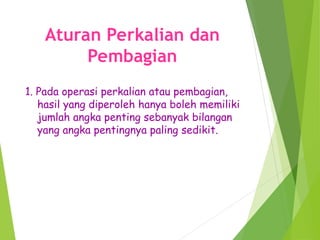

- 38. Aturan Perkalian dan Pembagian 1. Pada operasi perkalian atau pembagian, hasil yang diperoleh hanya boleh memiliki jumlah angka penting sebanyak bilangan yang angka pentingnya paling sedikit.

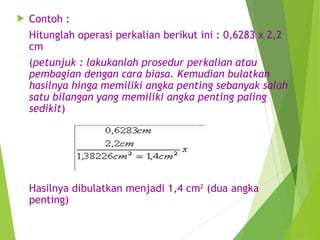

- 39. Contoh : Hitunglah operasi perkalian berikut ini : 0,6283 x 2,2 cm (petunjuk : lakukanlah prosedur perkalian atau pembagian dengan cara biasa. Kemudian bulatkan hasilnya hinga memiliki angka penting sebanyak salah satu bilangan yang memiliki angka penting paling sedikit) Hasilnya dibulatkan menjadi 1,4 cm2 (dua angka penting)

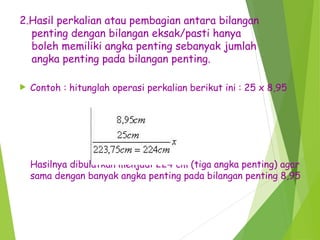

- 40. 2.Hasil perkalian atau pembagian antara bilangan penting dengan bilangan eksak/pasti hanya boleh memiliki angka penting sebanyak jumlah angka penting pada bilangan penting. Contoh : hitunglah operasi perkalian berikut ini : 25 x 8,95 Hasilnya dibulatkan menjadi 224 cm (tiga angka penting) agar sama dengan banyak angka penting pada bilangan penting 8,95
- 41. SEKIAN & TERIMA KASIH Engkau tidak bisa mencapai ilmu kecuali dengan 6 hal: pintar, senantiasa mau mengetahui, sabar, memiliki bekal dalam menuntut ilmu, tutorial dari guru, serta dalam waktu yang lama. Ali bin Abi Thalib
