MODUL
PEMBANGKITAN SINYAL
I. Tujuan
1. Peserta mengerti cara membangkitkan sinyal menggunakan Matlab
2. Peserta dapat membangkitkan nada dasar menggunakan Matlab

II. Perangkat Yang Diperlukan


1 set PC yang dilengkapi dengan software Matlab

III. Langkah-Langkah Percobaan
3.1 Pembangkitan Sinyal Waktu Kontinu
a) Pembangkitan sinyal sinus (sinyal periodic)
Sinyal sinus memiliki bentuk umum:

dimana A= Amplitudo, = perode, f=frekuensi, dan adalah sudut phase.
Untuk membangkitkan sinyal sinus, buat program berikut
fs=1000;
% frekuensi sampling 1kHz
t=0:1/fs:1; % untuk 1 detik
A=1;
% amplitudo 1
f=1;
% frekuensi 1Hz
phase=0;
% sudut fase 0
x=A*sin(2*pi*f*t + phase);
plot(t,x)
xlabel('t')
ylabel('sin(t)')
title('Sinyal Sinus')

simpan dan jalankan, maka akan tampil grafik berikut:
Sinyal Sinus
1
0.8
0.6
0.4

sin(t)

0.2
0
-0.2
-0.4
-0.6
-0.8
-1

0

0.1

0.2

0.3

0.4

0.5
t

0.6

0.7

0.8

0.9

1

Sinyal yang terbangkit adalah sebuah sinus dengan amplitudo A= 1, frekuensi f = 1 Hz dan fase
awal θ = 0. Diharapkan anda sudah memahami tiga parameter dasar pada sinyal sinus ini.

Modul Praktikum Pengolahan Sinyal Digital

1

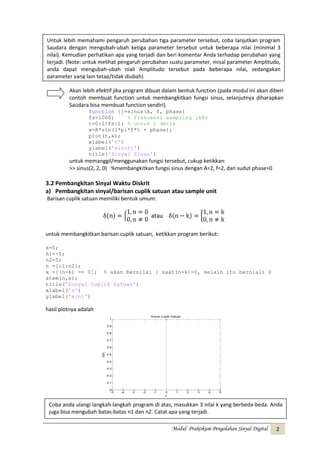

Untuk lebih memahami pengaruh perubahan tiga parameter tersebut, coba lanjutkan program
Saudara dengan mengubah-ubah ketiga parameter tersebut untuk beberapa nilai (minimal 3
nilai). Kemudian perhatikan apa yang terjadi dan beri komentar Anda terhadap perubahan yang
terjadi. (Note: untuk melihat pengaruh perubahan suatu parameter, misal parameter Amplitudo,
anda dapat mengubah-ubah niali Amplitudo tersebut pada beberapa nilai, sedangakan
parameter yang lain tetap/tidak diubah)
Akan lebih efektif jika program dibuat dalam bentuk function (pada modul ini akan diberi
contoh membuat function untuk membangkitkan fungsi sinus, selanjutnya diharapkan
Saudara bisa membuat function sendiri).
function []=sinus(A, f, phase)
fs=1000;
t=0:1/fs:1; % untuk 1 detik
x=A*sin(2*pi*f*t + phase);
plot(t,x);
xlabel('t')
ylabel('sin(t)')
title('Sinyal Sinus')

untuk memanggil/menggunakan fungsi tersebut, cukup ketikkan:
>> sinus(2, 2, 0) %membangkitkan fungsi sinus dengan A=2, f=2, dan sudut phase=0

3.2 Pembangkitan Sinyal Waktu Diskrit
a) Pembangkitan sinyal/barisan cuplik satuan atau sample unit
Barisan cuplik satuan memiliki bentuk umum:

atau
untuk membangkitkan barisan cuplik satuan, ketikkan program berikut:
k=0;
n1=-5;
n2=5;
n =[n1:n2];
x =[(n-k) == 0]; % akan bernilai 1 saat(n-k)=0, selain itu berniali 0
stem(n,x);
title('Sinyal Cuplik Satuan')
xlabel('n')
ylabel('x[n]')

hasil plotnya adalah
Sinyal Cuplik Satuan
1
0.9
0.8
0.7

x[n]

0.6
0.5
0.4
0.3
0.2
0.1
0
-5

-4

-3

-2

-1

0
n

1

2

3

4

5

Coba anda ulangi langkah-langkah program di atas, masukkan 3 nilai k yang berbeda-beda. Anda
juga bisa mengubah batas-batas n1 dan n2. Catat apa yang terjadi.

2

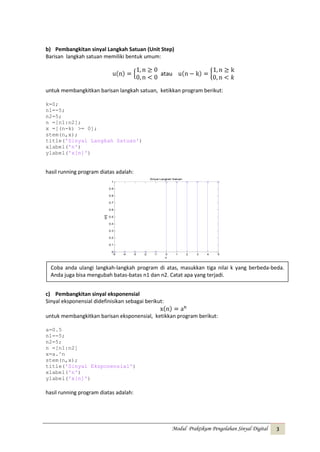

b) Pembangkitan sinyal Langkah Satuan (Unit Step)
Barisan langkah satuan memiliki bentuk umum:

atau
untuk membangkitkan barisan langkah satuan, ketikkan program berikut:
k=0;
n1=-5;
n2=5;
n =[n1:n2];
x =[(n-k) >= 0];
stem(n,x);
title('Sinyal Langkah Satuan')
xlabel('n')
ylabel('x[n]')

hasil running program diatas adalah:
Sinyal Langkah Satuan
1
0.9
0.8
0.7

x[n]

0.6
0.5
0.4
0.3
0.2
0.1
0
-5

-4

-3

-2

-1

0
n

1

2

3

4

5

Coba anda ulangi langkah-langkah program di atas, masukkan tiga nilai k yang berbeda-beda.
Anda juga bisa mengubah batas-batas n1 dan n2. Catat apa yang terjadi.
c) Pembangkitan sinyal eksponensial
Sinyal eksponensial didefinisikan sebagai berikut:
untuk membangkitkan barisan eksponensial, ketikkan program berikut:
a=0.5
n1=-5;
n2=5;
n =[n1:n2]
x=a.^n
stem(n,x);
title('Sinyal Eksponensial')
xlabel('n')
ylabel('x[n]')



3

Sinyal Eksponensial
35

30

25

x[n]

20

15

10

5

0
-5

-4

-3

-2

-1

0
n

1

2

3

4

5

Coba anda ulangi langkah-langkah program di atas, masukkan nilai a yang berbeda-beda, yaitu
tiga nilai a untuk a>1, a<1 dan diantaranya. Anda juga bisa mengubah batas-batas n1 dan n2.
Catat apa yang terjadi.

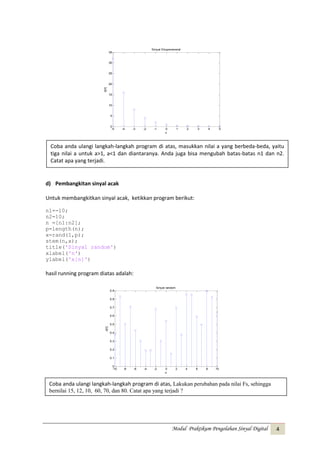

d) Pembangkitan sinyal acak
Untuk membangkitkan sinyal acak, ketikkan program berikut:
n1=-10;
n2=10;
n =[n1:n2];
p=length(n);
x=rand(1,p);
stem(n,x);
title('Sinyal random')
xlabel('n')
ylabel('x[n]')

Sinyal random
0.9
0.8
0.7
0.6

x[n]

0.5
0.4
0.3
0.2
0.1
0
-10

-8

-6

-4

-2

0
n

2

4

6

8

10

Coba anda ulangi langkah-langkah program di atas, Lakukan perubahan pada nilai Fs, sehingga
bernilai 15, 12, 10, 60, 70, dan 80. Catat apa yang terjadi ?


4

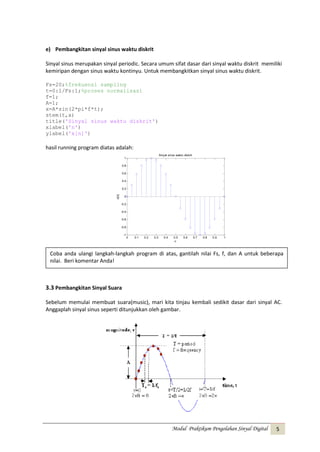

e) Pembangkitan sinyal sinus waktu diskrit
Sinyal sinus merupakan sinyal periodic. Secara umum sifat dasar dari sinyal waktu diskrit memiliki
kemiripan dengan sinus waktu kontinyu. Untuk membangkitkan sinyal sinus waktu diskrit.
Fs=20;%frekuensi sampling
t=0:1/Fs:1;%proses normalisasi
f=1;
A=1;
x=A*sin(2*pi*f*t);
stem(t,x)
title('Sinyal sinus waktu diskrit')
xlabel('n')
ylabel('x[n]')

Sinyal sinus waktu diskrit
1
0.8
0.6
0.4

x[n]

0.2
0
-0.2
-0.4
-0.6
-0.8
-1

0

0.1

0.2

0.3

0.4

0.5
n

0.6

0.7

0.8

0.9

1

Coba anda ulangi langkah-langkah program di atas, gantilah nilai Fs, f, dan A untuk beberapa
nilai. Beri komentar Anda!

3.3 Pembangkitan Sinyal Suara
Sebelum memulai membuat suara(music), mari kita tinjau kembali sedikit dasar dari sinyal AC.
Anggaplah sinyal sinus seperti ditunjukkan oleh gambar.


5

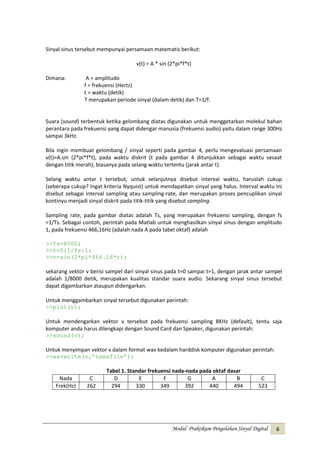

Sinyal sinus tersebut mempunyai persamaan matematis berikut:
v(t) = A * sin (2*pi*f*t)
Dimana:

A = amplitudo
f = frekuensi (Hertz)
t = waktu (detik)
T merupakan periode sinyal (dalam detik) dan T=1/f.

Suara (sound) terbentuk ketika gelombang diatas digunakan untuk menggetarkan molekul bahan
perantara pada frekuensi yang dapat didengar manusia (frekuensi audio) yaitu dalam range 300Hz
sampai 3kHz.
Bila ingin membuat gelombang / sinyal seperti pada gambar 4, perlu mengevaluasi persamaan
v(t)=A.sin (2*pi*f*t), pada waktu diskrit (t pada gambar 4 ditunjukkan sebagai waktu sesaat
dengan titik merah), biasanya pada selang waktu tertentu (jarak antar t).
Selang waktu antar t tersebut, untuk selanjutnya disebut interval waktu, haruslah cukup
(seberapa cukup? Ingat kriteria Nyquist) untuk mendapatkan sinyal yang halus. Interval waktu ini
disebut sebagai interval sampling atau sampling-rate, dan merupakan proses pencuplikan sinyal
kontinyu menjadi sinyal diskrit pada titik-titik yang disebut sampling.
Sampling rate, pada gambar diatas adalah Ts, yang merupakan frekuensi sampling, dengan fs
=1/Ts. Sebagai contoh, perintah pada Matlab untuk menghasilkan sinyal sinus dengan amplitudo
1, pada frekuensi 466,16Hz (adalah nada A pada tabel oktaf) adalah
>>fs=8000;
>>t=0:1/fs:1;
>>v=sin(2*pi*466.16*t);
sekarang vektor v berisi sampel dari sinyal sinus pada t=0 sampai t=1, dengan jarak antar sampel
adalah 1/8000 detik, merupakan kualitas standar suara audio. Sekarang sinyal sinus tersebut
dapat digambarkan ataupun didengarkan.
Untuk menggambarkan sinyal tersebut digunakan perintah:
>>plot(v);
Untuk mendengarkan vektor v tersebut pada frekuensi sampling 8KHz (default), tentu saja
komputer anda harus dilengkapi dengan Sound Card dan Speaker, digunakan perintah:
>>sound(v);
Untuk menyimpan vektor v dalam format wav kedalam harddisk komputer digunakan perintah:
>>wavwrite(v,’namafile’);

Nada
Frek(Hz)

C
262

Tabel 1. Standar frekuensi nada-nada pada oktaf dasar
D
E
F
G
A
B
294
330
349
392
440
494

C
523


6

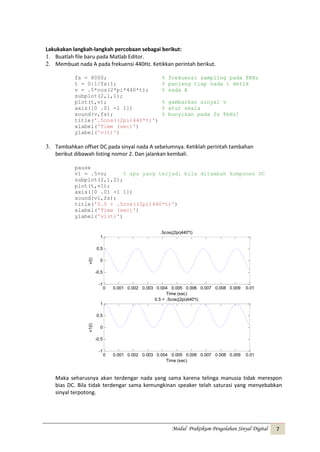

Lakukakan langkah-langkah percobaan sebagai berikut:
1. Buatlah file baru pada Matlab Editor.
2. Membuat nada A pada frekuensi 440Hz. Ketikkan perintah berikut.
fs = 8000;
t = 0:1/fs:1;
v = .5*cos(2*pi*440*t);
subplot(2,1,1);
plot(t,v);
axis([0 .01 -1 1])
sound(v,fs);
title('.5cos((2pi)440*t)')
xlabel('Time (sec)')
ylabel('v(t)')

% frekuensi sampling pada 8KHz
% panjang tiap nada 1 detik
% nada A
% gambarkan sinyal v
% atur skala
% bunyikan pada fs 8kHz!

3. Tambahkan offset DC pada sinyal nada A sebelumnya. Ketiklah perintah tambahan
berikut dibawah listing nomor 2. Dan jalankan kembali.
pause
v1 = .5+v;
% apa yang terjadi bila ditambah komponen DC
subplot(2,1,2);
plot(t,v1);
axis([0 .01 -1 1])
sound(v1,fs);
title('0.5 + .5cos((2pi)440*t)')
ylabel('v1(t)')
.5cos((2pi)440*t)
1

v(t)

0.5
0
-0.5
-1

0

0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 0.009
Time (sec)
0.5 + .5cos((2pi)440*t)

0.01

0

0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 0.009
Time (sec)

0.01

1

v1(t)

0.5
0
-0.5
-1

Maka seharusnya akan terdengar nada yang sama karena telinga manusia tidak merespon
bias DC. Bila tidak terdengar sama kemungkinan speaker telah saturasi yang menyebabkan
sinyal terpotong.


7

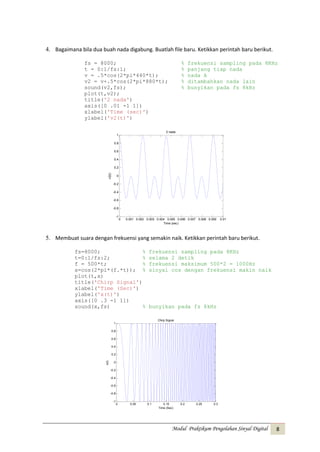

4. Bagaimana bila dua buah nada digabung. Buatlah file baru. Ketikkan perintah baru berikut.
fs = 8000;
t = 0:1/fs:1;
v = .5*cos(2*pi*440*t);
v2 = v+.5*cos(2*pi*880*t);
sound(v2,fs);
plot(t,v2);
title('2 nada')
axis([0 .01 -1 1])
ylabel('v2(t)')

%
%
%
%
%

frekuensi sampling pada 8KHz
panjang tiap nada
nada A
ditambahkan nada lain
bunyikan pada fs 8kHz

2 nada
1
0.8
0.6
0.4

v2(t)

0.2
0
-0.2
-0.4
-0.6
-0.8
-1

0

0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 0.009
Time (sec)

0.01

5. Membuat suara dengan frekuensi yang semakin naik. Ketikkan perintah baru berikut.
fs=8000;
%
t=0:1/fs:2;
%
f = 500*t;
%
x=cos(2*pi*(f.*t)); %
plot(t,x)
title('Chirp Signal')
xlabel('Time (Sec)')
ylabel('x(t)')
axis([0 .3 -1 1])
sound(x,fs)
%

frekuensi sampling pada 8KHz
selama 2 detik
frekuensi maksimum 500*2 = 1000Hz
sinyal cos dengan frekuensi makin naik

bunyikan pada fs 8kHz
Chirp Signal

1
0.8
0.6
0.4

x(t)

0.2
0
-0.2
-0.4
-0.6
-0.8
-1

0

0.05

0.1

0.15
Time (Sec)

0.2

0.25

0.3


8

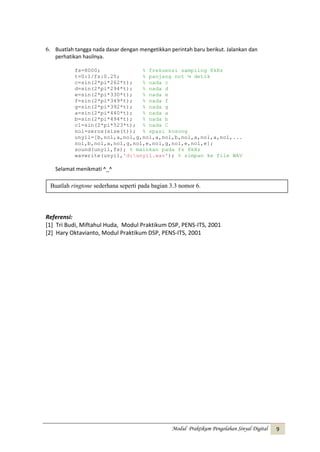

6. Buatlah tangga nada dasar dengan mengetikkan perintah baru berikut. Jalankan dan
perhatikan hasilnya.
fs=8000;
t=0:1/fs:0.25;
% panjang not ¼ detik
c=sin(2*pi*262*t);
% nada c
d=sin(2*pi*294*t);
% nada d
e=sin(2*pi*330*t);
% nada e
f=sin(2*pi*349*t);
% nada f
g=sin(2*pi*392*t);
% nada g
a=sin(2*pi*440*t);
% nada a
b=sin(2*pi*494*t);
% nada b
c1=sin(2*pi*523*t); % nada C
nol=zeros(size(t)); % spasi kosong
unyil=[b,nol,a,nol,g,nol,a,nol,b,nol,a,nol,a,nol,...
nol,b,nol,a,nol,g,nol,e,nol,g,nol,e,nol,e];
sound(unyil,fs); % mainkan pada fs 8kHz
wavwrite(unyil,'d:unyil.wav'); % simpan ke file WAV

Selamat menikmati ^_^

Buatlah ringtone sederhana seperti pada bagian 3.3 nomor 6.

Referensi:
[1] Tri Budi, Miftahul Huda, Modul Praktikum DSP, PENS-ITS, 2001
[2] Hary Oktavianto, Modul Praktikum DSP, PENS-ITS, 2001


9
