3. Setiap tugas dilengkapi dengan penjelasan langkah konfigurasi danPanduan Config Router

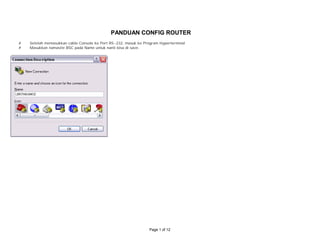

- 1. # Setelah memasukkan cable Console ke Port RS-232, masuk ke Program Hyperterminal # Masukkan namasite BSC pada Name untuk nanti bisa di save. PANDUAN CONFIG ROUTER Page 1 of 12

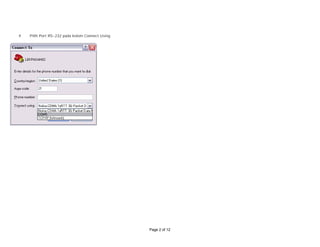

- 2. # Pilih Port RS-232 pada kolom Connect Using Page 2 of 12

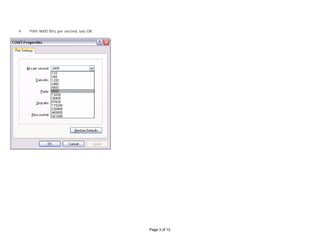

- 3. # Pilih 9600 Bits per second, lalu OK Page 3 of 12

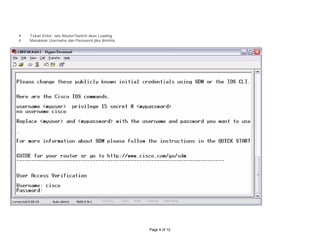

- 4. # Tekan Enter, lalu Router/Switch akan Loading # Masukkan Username dan Password jika diminta Page 4 of 12

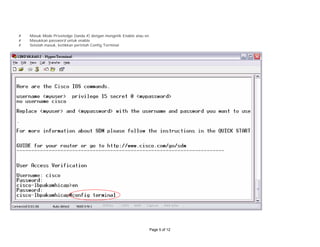

- 5. # Masuk Mode Priveledge (tanda #) dengan mengetik Enable atau en # Masukkan password untuk enable # Setelah masuk, ketikkan perintah Config Terminal Page 5 of 12

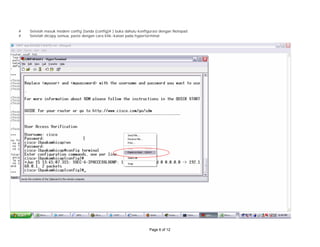

- 6. # Setelah masuk modem config (tanda (config)# ) buka dahulu konfigurasi dengan Notepad # Setelah dicopy semua, paste dengan cara klik-kanan pada hyperterminal Page 6 of 12

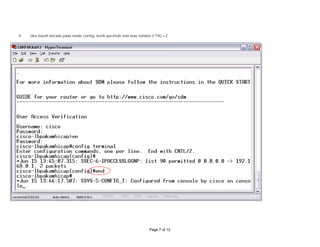

- 7. # Jika masih berada pada mode config, ketik perintah end atau tombol CTRL+Z Page 7 of 12

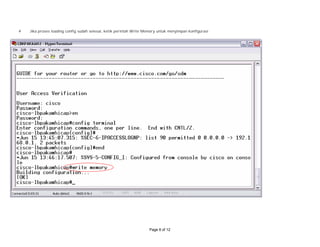

- 8. # Jika proses loading config sudah selesai, ketik perintah Write Memory untuk menyimpan konfigurasi Page 8 of 12

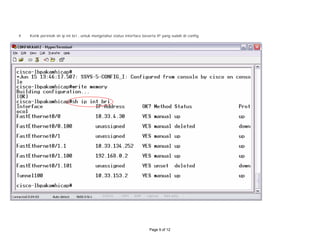

- 9. # Ketik perintah sh ip int bri , untuk mengetahui status interface beserta IP yang sudah di config Page 9 of 12

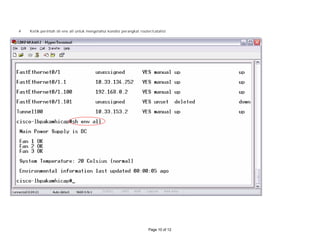

- 10. # Ketik perintah sh env all untuk mengetahui kondisi perangkat router/catalist Page 10 of 12

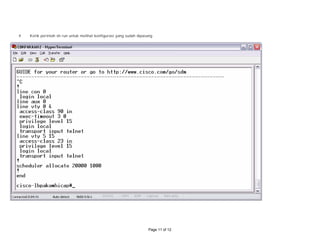

- 11. # Ketik perintah sh run untuk melihat konfigurasi yang sudah dipasang Page 11 of 12

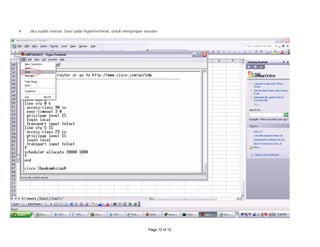

- 12. # Jika sudah selesai, Save pada Hyperterminal, untuk menyimpan session Page 12 of 12
