Hot Dip Galvanizing
(Teknik Pelapisan)

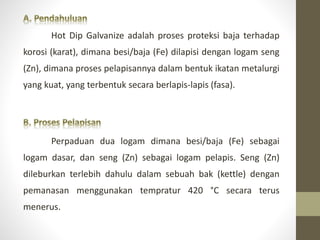

Hot Dip Galvanize adalah proses proteksi baja terhadap
korosi (karat), dimana besi/baja (Fe) dilapisi dengan logam seng
(Zn), dimana proses pelapisannya dalam bentuk ikatan metalurgi
yang kuat, yang terbentuk secara berlapis-lapis (fasa).
Perpaduan dua logam dimana besi/baja (Fe) sebagai
logam dasar, dan seng (Zn) sebagai logam pelapis. Seng (Zn)
dileburkan terlebih dahulu dalam sebuah bak (kettle) dengan
pemanasan menggunakan tempratur 420 °C secara terus
menerus.

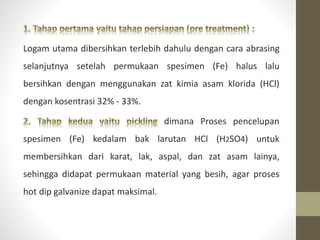

Logam utama dibersihkan terlebih dahulu dengan cara abrasing
selanjutnya setelah permukaan spesimen (Fe) halus lalu
bersihkan dengan menggunakan zat kimia asam klorida (HCl)
dengan kosentrasi 32% - 33%.
dimana Proses pencelupan
spesimen (Fe) kedalam bak larutan HCl (H2SO4) untuk
membersihkan dari karat, lak, aspal, dan zat asam lainya,
sehingga didapat permukaan material yang besih, agar proses
hot dip galvanize dapat maksimal.

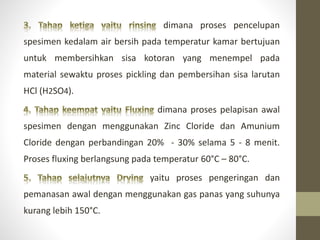

dimana proses pencelupan
spesimen kedalam air bersih pada temperatur kamar bertujuan
untuk membersihkan sisa kotoran yang menempel pada
material sewaktu proses pickling dan pembersihan sisa larutan
HCl (H2SO4).
dimana proses pelapisan awal
spesimen dengan menggunakan Zinc Cloride dan Amunium
Cloride dengan perbandingan 20% - 30% selama 5 - 8 menit.
Proses fluxing berlangsung pada temperatur 60°C – 80°C.
yaitu proses pengeringan dan
pemanasan awal dengan menggunakan gas panas yang suhunya
kurang lebih 150°C.

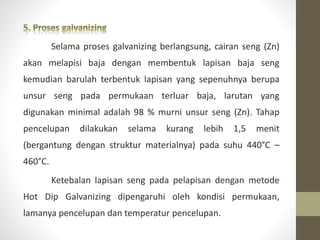

Selama proses galvanizing berlangsung, cairan seng (Zn)
akan melapisi baja dengan membentuk lapisan baja seng
kemudian barulah terbentuk lapisan yang sepenuhnya berupa
unsur seng pada permukaan terluar baja, larutan yang
digunakan minimal adalah 98 % murni unsur seng (Zn). Tahap
pencelupan dilakukan selama kurang lebih 1,5 menit
(bergantung dengan struktur materialnya) pada suhu 440°C –
460°C.
Ketebalan lapisan seng pada pelapisan dengan metode
Hot Dip Galvanizing dipengaruhi oleh kondisi permukaan,
lamanya pencelupan dan temperatur pencelupan.

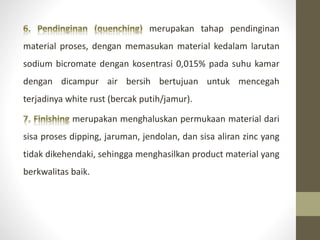

merupakan tahap pendinginan
material proses, dengan memasukan material kedalam larutan
sodium bicromate dengan kosentrasi 0,015% pada suhu kamar
dengan dicampur air bersih bertujuan untuk mencegah
terjadinya white rust (bercak putih/jamur).
merupakan menghaluskan permukaan material dari
sisa proses dipping, jaruman, jendolan, dan sisa aliran zinc yang
tidak dikehendaki, sehingga menghasilkan product material yang
berkwalitas baik.

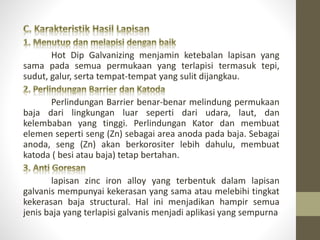

Hot Dip Galvanizing menjamin ketebalan lapisan yang
sama pada semua permukaan yang terlapisi termasuk tepi,
sudut, galur, serta tempat-tempat yang sulit dijangkau.
Perlindungan Barrier benar-benar melindung permukaan
baja dari lingkungan luar seperti dari udara, laut, dan
kelembaban yang tinggi. Perlindungan Kator dan membuat
elemen seperti seng (Zn) sebagai area anoda pada baja. Sebagai
anoda, seng (Zn) akan berkorositer lebih dahulu, membuat
katoda ( besi atau baja) tetap bertahan.
lapisan zinc iron alloy yang terbentuk dalam lapisan
galvanis mempunyai kekerasan yang sama atau melebihi tingkat
kekerasan baja structural. Hal ini menjadikan hampir semua
jenis baja yang terlapisi galvanis menjadi aplikasi yang sempurna

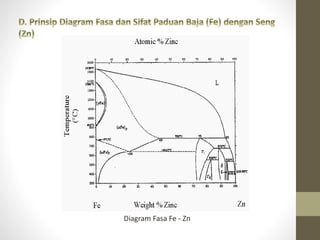

Dari diagram tampak bahwa pada paduan Fe-Zn ada
kemungkinan terjadi beberapa fase yang berbeda pada
temperatur kamar yaitu fasa Eta zink dengan kadar Zn 100%
diikuti dengan fasa Dzeta yang mengandung 6,2% Fe, lalu disusul
fase Delta yang mengandung 7-12% Fe dan fase Gamma yang
mengandung 21-28% Fe.

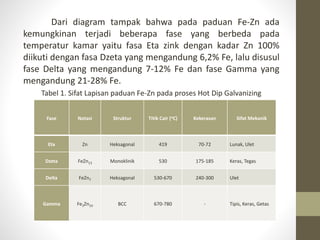

Tabel 1. Sifat Lapisan paduan Fe-Zn pada proses Hot Dip Galvanizing
Fase Notasi Struktur Titik Cair (oC) Kekerasan Sifat Mekanik
Eta Zn Heksagonal 419 70-72 Lunak, Ulet
Dzeta FeZn13 Monoklinik 530 175-185 Keras, Tegas
Delta FeZn7 Heksagonal 530-670 240-300 Ulet
Gamma Fe3Zn10 BCC 670-780 - Tipis, Keras, Getas
