Đào Tạo Router – Multiview – CHO - KDPC
1

2
ROUTER PHÁT SÓNG

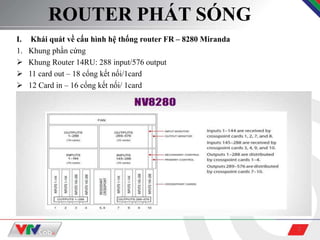

I. Khái quát về cấu hình hệ thống router FR – 8280 Miranda
1. Khung phần cứng
 Khung Router 14RU: 288 input/576 output
 11 card out – 18 cổng kết nối/1card
 12 Card in – 16 cổng kết nối/ 1card

3
ROUTER PHÁT SÓNG

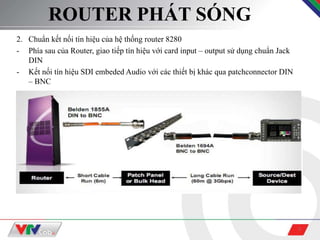

2. Chuẩn kết nối tín hiệu của hệ thống router 8280
- Phía sau của Router, giao tiếp tín hiệu với card input – output sử dụng chuẩn Jack
DIN
- Kết nối tín hiệu SDI embeded Audio với các thiết bị khác qua patchconnector DIN
– BNC

4
ROUTER PHÁT SÓNG

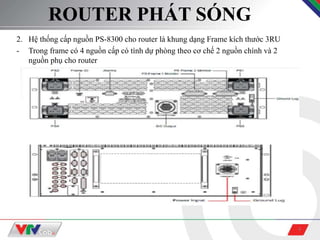

2. Hệ thống cấp nguồn PS-8300 cho router là khung dạng Frame kích thước 3RU
- Trong frame có 4 nguồn cấp có tính dự phòng theo cơ chế 2 nguồn chính và 2
nguồn phụ cho router

5
ROUTER PHÁT SÓNG

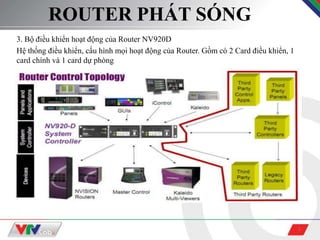

3. Bộ điều khiển hoạt động của Router NV920D
Hệ thống điều khiển, cấu hình mọi hoạt động của Router. Gồm có 2 Card điều khiển, 1
card chính và 1 card dự phòng

6
ROUTER PHÁT SÓNG

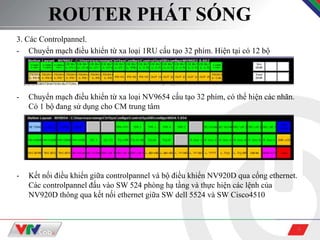

3. Các Controlpannel.
- Chuyển mạch điều khiển từ xa loại 1RU cấu tạo 32 phím. Hiện tại có 12 bộ
- Chuyển mạch điều khiển từ xa loại NV9654 cấu tạo 32 phím, có thể hiện các nhãn.
Có 1 bộ đang sử dụng cho CM trung tâm
- Kết nối điều khiển giữa controlpannel và bộ điều khiển NV920D qua cổng ethernet.
Các controlpannel đấu vào SW 524 phòng hạ tầng và thực hiện các lệnh của
NV920D thông qua kết nối ethernet giữa SW dell 5524 và SW Cisco4510

7
ROUTER PHÁT SÓNG

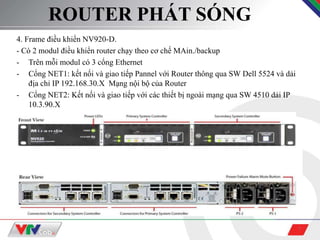

4. Frame điều khiển NV920-D.
- Có 2 modul điều khiển router chạy theo cơ chế MAin./backup
- Trên mỗi modul có 3 cổng Ethernet
- Cổng NET1: kết nối và giao tiếp Pannel với Router thông qua SW Dell 5524 và dải
địa chỉ IP 192.168.30.X Mạng nội bộ của Router
- Cổng NET2: Kết nối và giao tiếp với các thiết bị ngoài mạng qua SW 4510 dải IP
10.3.90.X

8
ROUTER PHÁT SÓNG

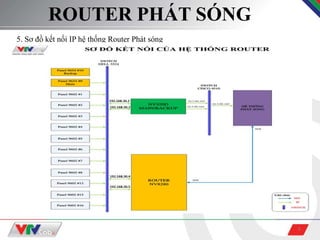

5. Sơ đồ kết nối IP hệ thống Router Phát sóng

9
ROUTER PHÁT SÓNG

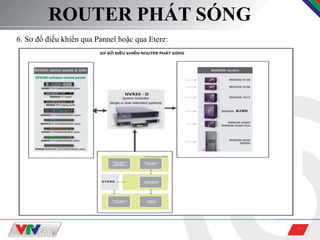

6. Sơ đồ điều khiển qua Pannel hoặc qua Etere:

10
ROUTER PHÁT SÓNG

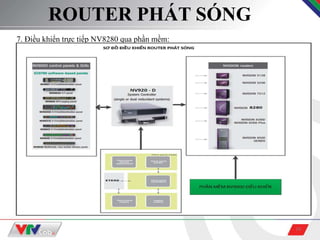

7. Điều khiển trực tiếp NV8280 qua phần mềm:

11
ROUTER PHÁT SÓNG

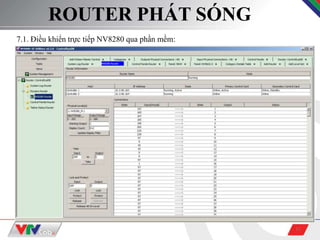

7.1. Điều khiển trực tiếp NV8280 qua phần mềm:

12
ROUTER PHÁT SÓNG

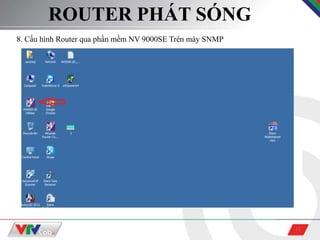

8. Cấu hình Router qua phần mềm NV 9000SE Trên máy SNMP

13

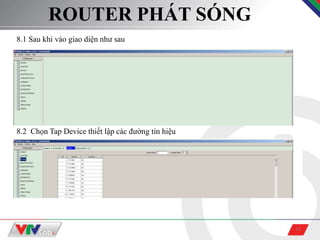

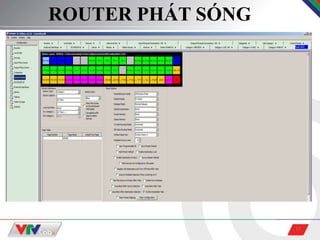

ROUTER PHÁT SÓNG
8.1 Sau khi vào giao diện như sau
8.2 Chọn Tap Device thiết lập các đường tín hiệu

14
ROUTER PHÁT SÓNG

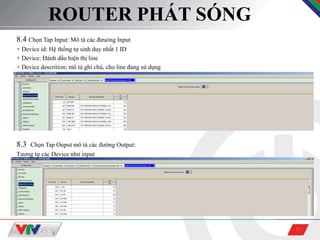

8.4 Chọn Tap Input: Mô tả các đưuòng Input
+ Device id: Hệ thống tự sinh duy nhất 1 ID
+ Device: Đánh dấu hiện thị line
+ Device descrition; mô tả ghi chú, cho line đang sử dụng
8.3 Chọn Tap Ouput mô tả các đường Output:
Tương tự các Device như input

15
ROUTER PHÁT SÓNG

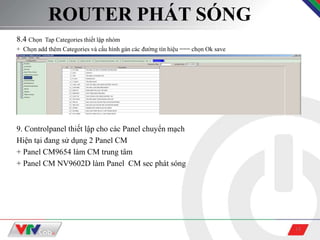

8.4 Chọn Tap Categories thiết lập nhóm
+ Chọn add thêm Categories và cấu hình gán các đường tín hiệu === chọn Ok save
9. Controlpanel thiết lập cho các Panel chuyển mạch
Hiện tại đang sử dụng 2 Panel CM
+ Panel CM9654 làm CM trung tâm
+ Panel CM NV9602D làm Panel CM sec phát sóng

16
ROUTER PHÁT SÓNG

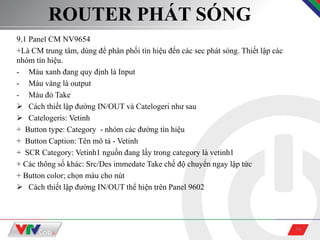

9.1 Panel CM NV9654
+Là CM trung tâm, dùng để phân phối tín hiệu đến các sec phát sóng. Thiết lập các
nhóm tín hiệu.
- Màu xanh đang quy định là Input
- Màu vàng là output
- Màu đỏ Take
 Cách thiết lập đường IN/OUT và Catelogeri như sau
 Catelogeris: Vetinh
+ Button type: Category - nhóm các đường tín hiệu
+ Button Caption: Tên mô tả - Vetinh
+ SCR Category: Vetinh1 nguồn đang lấy trong category là vetinh1
+ Các thông số khác: Src/Des immedate Take chế độ chuyển ngay lập tức
+ Button color; chọn màu cho nút
 Cách thiết lập đường IN/OUT thể hiện trên Panel 9602

18
ROUTER PHÁT SÓNG

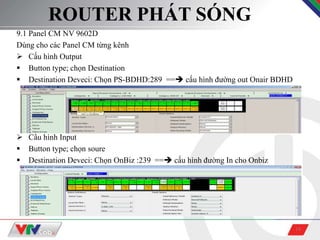

9.1 Panel CM NV 9602D
Dùng cho các Panel CM từng kênh
 Cấu hình Output
 Button type; chọn Destination
 Destination Deveci: Chọn PS-BDHD:289 == cấu hình đường out Onair BDHD
 Cấu hình Input
 Button type; chọn soure
 Destination Deveci: Chọn OnBiz :239 == cấu hình đường In cho Onbiz

19
ROUTER PHÁT SÓNG

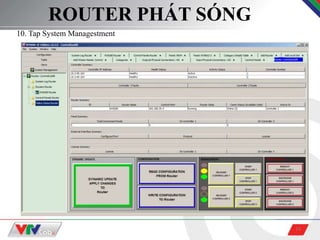

10. Tap System Managestment

20
ROUTER PHÁT SÓNG

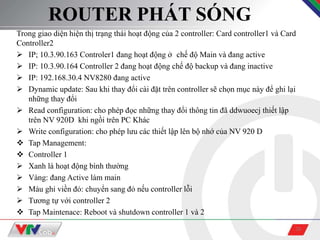

Trong giao diện hiện thị trạng thái hoạt động của 2 controller: Card controller1 và Card
Controller2
 IP; 10.3.90.163 Controler1 đang hoạt động ở chế độ Main và đang active
 IP: 10.3.90.164 Controller 2 đang hoạt động chế độ backup và đang inactive
 IP: 192.168.30.4 NV8280 đang active
 Dynamic update: Sau khi thay đổi cài đặt trên controller sẽ chọn mục này để ghi lại
những thay đổi
 Read configuration: cho phép đọc những thay đổi thông tin đã ddwuoecj thiết lập
trên NV 920D khi ngồi trên PC Khác
 Write configuration: cho phép lưu các thiết lập lên bộ nhớ của NV 920 D
 Tap Management:
 Controller 1
 Xanh lá hoạt động bình thường
 Vàng: đang Active làm main
 Màu ghi viền đỏ: chuyển sang đỏ nếu controller lỗi
 Tương tự với controller 2
 Tap Maintenace: Reboot và shutdown controller 1 và 2

21
ROUTER PHÁT SÓNG
Câu Hỏi Học Viên

22
ROUTER PHÁT SÓNG
XIN CẢM ƠN
