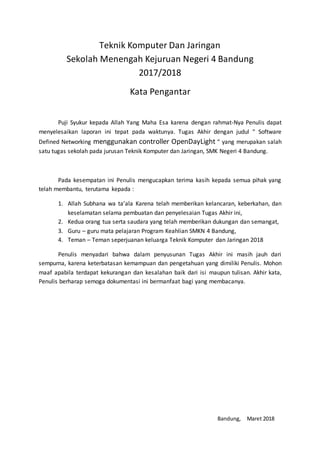

- 2. Teknik Komputer Dan Jaringan Sekolah Menengah Kejuruan Negeri 4 Bandung 2017/2018 Kata Pengantar Puji Syukur kepada Allah Yang Maha Esa karena dengan rahmat-Nya Penulis dapat menyelesaikan laporan ini tepat pada waktunya. Tugas Akhir dengan judul Software Defined Networking menggunakan controller OpenDayLight yang merupakan salah satu tugas sekolah pada jurusan Teknik Komputer dan Jaringan, SMK Negeri 4 Bandung. Pada kesempatan ini Penulis mengucapkan terima kasih kepada semua pihak yang telah membantu, terutama kepada : 1. Allah Subhana wa taala Karena telah memberikan kelancaran, keberkahan, dan keselamatan selama pembuatan dan penyelesaian Tugas Akhir ini, 2. Kedua orang tua serta saudara yang telah memberikan dukungan dan semangat, 3. Guru guru mata pelajaran Program Keahlian SMKN 4 Bandung, 4. Teman Teman seperjuanan keluarga Teknik Komputer dan Jaringan 2018 Penulis menyadari bahwa dalam penyusunan Tugas Akhir ini masih jauh dari sempurna, karena keterbatasan kemampuan dan pengetahuan yang dimiliki Penulis. Mohon maaf apabila terdapat kekurangan dan kesalahan baik dari isi maupun tulisan. Akhir kata, Penulis berharap semoga dokumentasi ini bermanfaat bagi yang membacanya. Bandung, Maret 2018

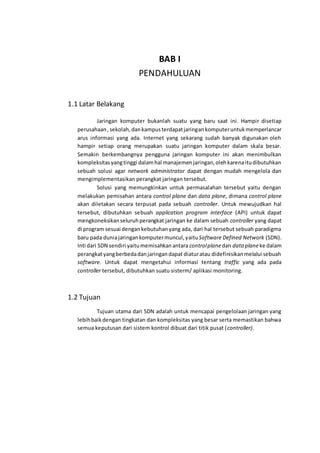

- 3. BAB I PENDAHULUAN 1.1 Latar Belakang Jaringan komputer bukanlah suatu yang baru saat ini. Hampir disetiap perusahaan,sekolah,dankampusterdapatjaringankomputeruntukmemperlancar arus informasi yang ada. Internet yang sekarang sudah banyak digunakan oleh hampir setiap orang merupakan suatu jaringan komputer dalam skala besar. Semakin berkembangnya pengguna jaringan komputer ini akan menimbulkan kompleksitasyangtinggi dalamhal manajemenjaringan,olehkarenaitudibutuhkan sebuah solusi agar network administrator dapat dengan mudah mengelola dan mengimplementasikan perangkat jaringan tersebut. Solusi yang memungkinkan untuk permasalahan tersebut yaitu dengan melakukan pemisahan antara control plane dan data plane, dimana control plane akan diletakan secara terpusat pada sebuah controller. Untuk mewujudkan hal tersebut, dibutuhkan sebuah application program interface (API) untuk dapat mengkoneksikanseluruhperangkat jaringan ke dalam sebuah controller yang dapat di program sesuai dengankebutuhanyang ada, dari hal tersebut sebuah paradigma baru pada duniajaringankomputermuncul,yaituSoftware Defined Network (SDN). Inti dari SDN sendiri yaitumemisahkanantara controlplanedan data planeke dalam perangkatyangberbedadanjaringandapat diaturatau didefinisikanmelalui sebuah software. Untuk dapat mengetahui informasi tentang traffic yang ada pada controller tersebut, dibutuhkan suatu sisterm/ aplikasi monitoring. 1.2 Tujuan Tujuan utama dari SDN adalah untuk mencapai pengelolaan jaringan yang lebihbaikdengan tingkatan dan kompleksitas yang besar serta memastikan bahwa semua keputusan dari sistem kontrol dibuat dari titik pusat (controller).

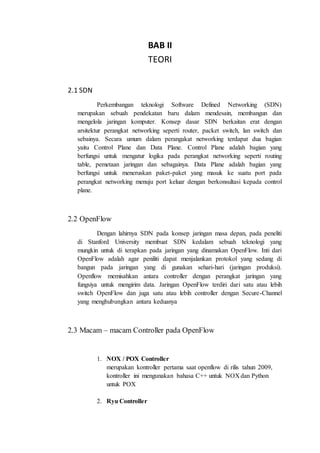

- 4. BAB II TEORI 2.1 SDN Perkembangan teknologi Software Defined Networking (SDN) merupakan sebuah pendekatan baru dalam mendesain, membangun dan mengelola jaringan komputer. Konsep dasar SDN berkaitan erat dengan arsitektur perangkat networking seperti router, packet switch, lan switch dan sebainya. Secara umum dalam perangakat networking terdapat dua bagian yaitu Control Plane dan Data Plane. Control Plane adalah bagian yang berfungsi untuk mengatur logika pada perangkat networking seperti routing table, pemetaan jaringan dan sebagainya. Data Plane adalah bagian yang berfungsi untuk meneruskan paket-paket yang masuk ke suatu port pada perangkat networking menuju port keluar dengan berkonsultasi kepada control plane. 2.2 OpenFlow Dengan lahirnya SDN pada konsep jaringan masa depan, pada peneliti di Stanford University membuat SDN kedalam sebuah teknologi yang mungkin untuk di terapkan pada jaringan yang dinamakan OpenFlow. Inti dari OpenFlow adalah agar peniliti dapat menjalankan protokol yang sedang di bangun pada jaringan yang di gunakan sehari-hari (jaringan produksi). Openflow memisahkan antara controller dengan perangkat jaringan yang fungsiya untuk mengirim data. Jaringan OpenFlow terdiri dari satu atau lebih switch OpenFlow dan juga satu atau lebih controller dengan Secure-Channel yang menghubungkan antara keduanya 2.3 Macam macam Controller pada OpenFlow 1. NOX / POX Controller merupakan kontroller pertama saat openflow di rilis tahun 2009, kontroller ini mengunakan bahasa C++ untuk NOX dan Python untuk POX 2. Ryu Controller

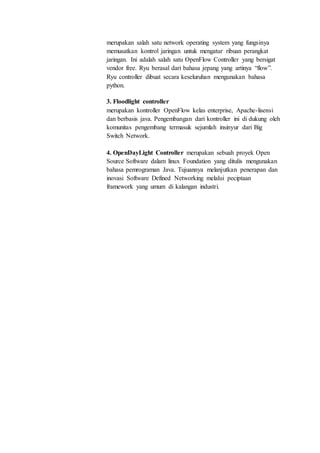

- 5. merupakan salah satu network operating system yang fungsinya memusatkan kontrol jaringan untuk mengatur ribuan perangkat jaringan. Ini adalah salah satu OpenFlow Controller yang bersigat vendor free. Ryu berasal dari bahasa jepang yang artinya flow. Ryu controller dibuat secara keseluruhan mengunakan bahasa python. 3. Floodlight controller merupakan kontroller OpenFlow kelas enterprise, Apache-lisensi dan berbasis java. Pengembangan dari kontroller ini di dukung oleh komunitas pengembang termasuk sejumlah insinyur dari Big Switch Network. 4. OpenDayLight Controller merupakan sebuah proyek Open Source Software dalam linux Foundation yang ditulis mengunakan bahasa pemrograman Java. Tujuannya melanjutkan penerapan dan inovasi Software Defined Networking melalui peciptaan framework yang umum di kalangan industri.

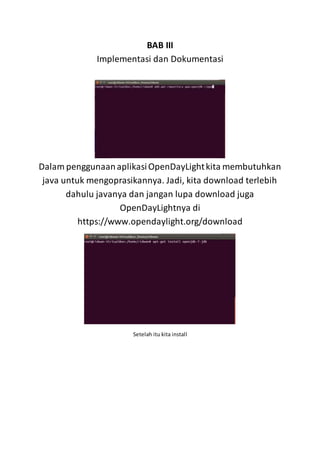

- 6. BAB III Implementasi dan Dokumentasi Dalam penggunaanaplikasiOpenDayLightkita membutuhkan java untuk mengoprasikannya. Jadi, kita download terlebih dahulu javanya dan jangan lupa download juga OpenDayLightnya di https://www.opendaylight.org/download Setelah itu kita install

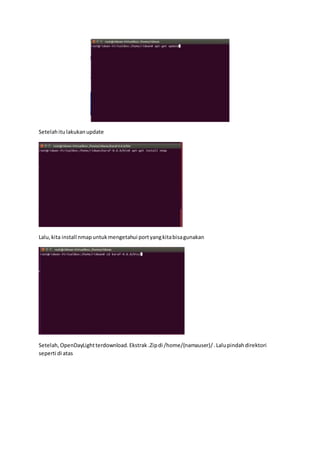

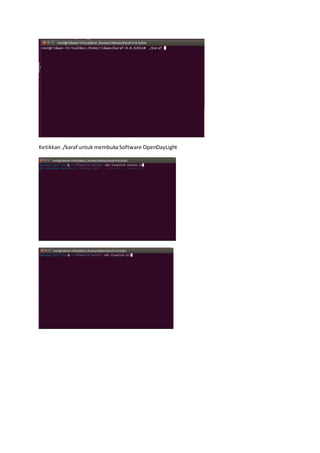

- 7. Setelahitulakukanupdate Lalu,kita install nmapuntukmengetahui portyangkitabisagunakan Setelah,OpenDayLightterdownload.Ekstrak .Zipdi /home/(namauser)/.Lalupindahdirektori seperti di atas

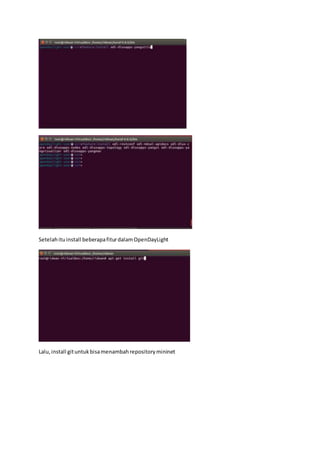

- 9. Setelahituinstall beberapafiturdalamOpenDayLight Lalu,install gituntukbisamenambahrepositorymininet

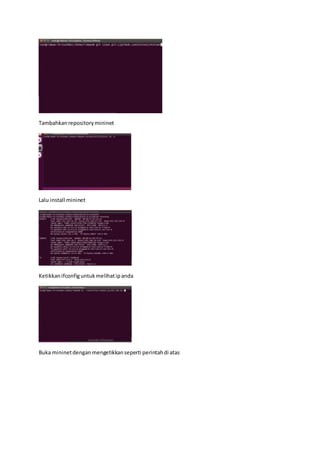

- 10. Tambahkanrepositorymininet Lalu install mininet Ketikkanifconfiguntukmelihatipanda Buka mininetdengan mengetikkanseperti perintahdi atas

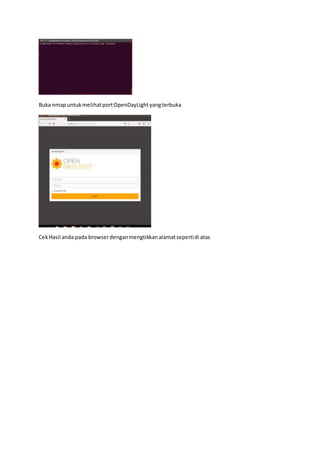

- 11. Buka nmapuntukmelihatportOpenDayLightyangterbuka CekHasil anda pada browserdenganmengtikkanalamatsepertidi atas

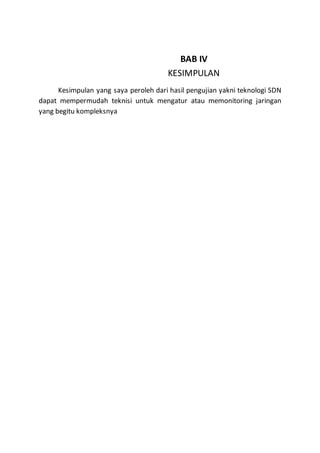

- 12. BAB IV KESIMPULAN Kesimpulan yang saya peroleh dari hasil pengujian yakni teknologi SDN dapat mempermudah teknisi untuk mengatur atau memonitoring jaringan yang begitu kompleksnya
