Документ описывает процесс тавлалтын, включая методы и инструменты, используемые для соединения металлических частей различной толщины. Удается выделить основные характеристики, такие как длина, толщина и диаметр соединительных элементов, а также важные шаги для достижения качественного соединения. В итоге, документ подчеркивает необходимость тщательного выбора материалов и методов для успешного завершения тавлалтын.
гар багажаар тавлах

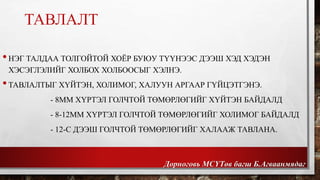

- 2. ТАВЛАЛТ • НЭГ ТАЛДАА ТОЛГОЙТОЙ ХОЁР БУЮУ ТҮҮНЭЭС ДЭЭШ ХЭД ХЭДЭН ХЭСЭГЛЭЛИЙГ ХОЛБОХ ХОЛБООСЫГ ХЭЛНЭ. • ТАВЛАЛТЫГ ХҮЙТЭН, ХОЛИМОГ, ХАЛУУН АРГААР ГҮЙЦЭТГЭНЭ. - 8ММ ХҮРТЭЛ ГОЛЧТОЙ ТӨМӨРЛӨГИЙГ ХҮЙТЭН БАЙДАЛД - 8-12ММ ХҮРТЭЛ ГОЛЧТОЙ ТӨМӨРЛӨГИЙГ ХОЛИМОГ БАЙДАЛД - 12-С ДЭЭШ ГОЛЧТОЙ ТӨМӨРЛӨГИЙГ ХАЛААЖ ТАВЛАНА. Дорноговь МСҮТөв багш Б.Агваанмядаг

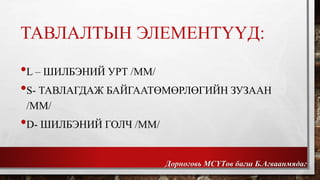

- 3. ТАВЛАЛТЫН ЭЛЕМЕНТҮҮД: •L – ШИЛБЭНИЙ УРТ /ММ/ •S- ТАВЛАГДАЖ БАЙГААТӨМӨРЛӨГИЙН ЗУЗААН /ММ/ •D- ШИЛБЭНИЙ ГОЛЧ /ММ/ Дорноговь МСҮТөв багш Б.Агваанмядаг

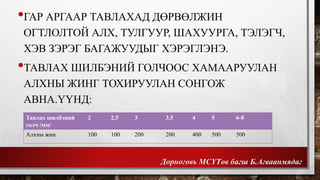

- 5. •ГАР АРГААР ТАВЛАХАД ДӨРВӨЛЖИН ОГТЛОЛТОЙ АЛХ, ТУЛГУУР, ШАХУУРГА, ТЭЛЭГЧ, ХЭВ ЗЭРЭГ БАГАЖУУДЫГ ХЭРЭГЛЭНЭ. •ТАВЛАХ ШИЛБЭНИЙ ГОЛЧООС ХАМААРУУЛАН АЛХНЫ ЖИНГ ТОХИРУУЛАН СОНГОЖ АВНА.ҮҮНД: Тавлах шилбэний голч /мм/ 2 2.5 3 3.5 4 5 6-8 Алхны жин 100 100 200 200 400 500 500 Дорноговь МСҮТөв багш Б.Агваанмядаг

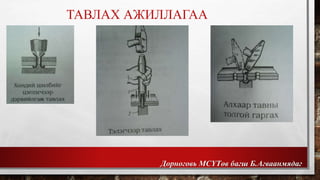

- 6. ТАВЛАХ АЖИЛЛАГАА Дорноговь МСҮТөв багш Б.Агваанмядаг

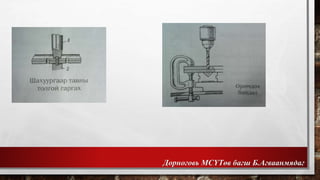

- 7. Дорноговь МСҮТөв багш Б.Агваанмядаг

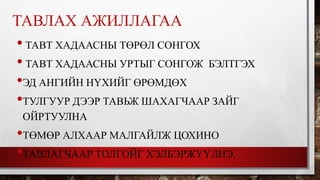

- 8. ТАВЛАХ АЖИЛЛАГАА • ТАВТ ХАДААСНЫ ТӨРӨЛ СОНГОХ • ТАВТ ХАДААСНЫ УРТЫГ СОНГОЖ БЭЛТГЭХ •ЭД АНГИЙН НҮХИЙГ ӨРӨМДӨХ •ТУЛГУУР ДЭЭР ТАВЬЖ ШАХАГЧААР ЗАЙГ ОЙРТУУЛНА •ТӨМӨР АЛХААР МАЛГАЙЛЖ ЦОХИНО •ТАВЛАГЧААР ТОЛГОЙГ ХЭЛБЭРЖҮҮЛНЭ.

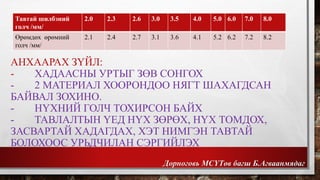

- 9. Тавтай шилбэний голч /мм/ 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0 7.0 8.0 Өрөмдөх өрөмний голч /мм/ 2.1 2.4 2.7 3.1 3.6 4.1 5.2 6.2 7.2 8.2 АНХААРАХ ЗҮЙЛ: - ХАДААСНЫ УРТЫГ ЗӨВ СОНГОХ - 2 МАТЕРИАЛ ХООРОНДОО НЯГТ ШАХАГДСАН БАЙВАЛ ЗОХИНО. - НҮХНИЙ ГОЛЧ ТОХИРСОН БАЙХ - ТАВЛАЛТЫН ҮЕД НҮХ ЗӨРӨХ, НҮХ ТОМДОХ, ЗАСВАРТАЙ ХАДАГДАХ, ХЭТ НИМГЭН ТАВТАЙ БОЛОХООС УРЬДЧИЛАН СЭРГИЙЛЭХ Дорноговь МСҮТөв багш Б.Агваанмядаг
- 10. Та бүхэнд амжилт хүсье Б.Агваанмядаг
