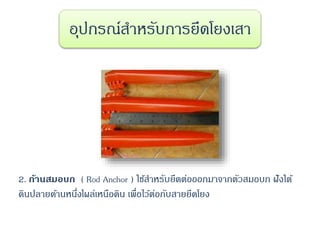

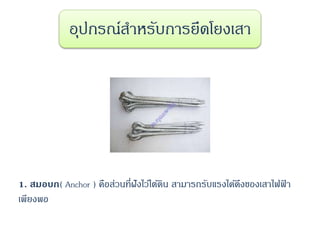

- 4. 2. ก้านสมอบก ( Rod Anchor ) ใช้สาหรับยึดต่อออกมาจากตัวสมอบก ฝังใต้
ดินปลายด้านหนึ่งโผล่เหนือดิน เพื่อไว้ต่อกับสายยึดโยง
อุปกรณ์สาหรับการยึดโยงเสา

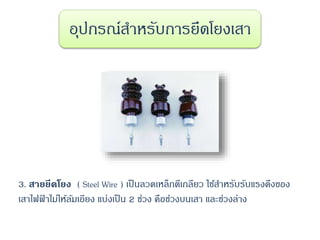

- 5. 3. สายยึดโยง ( Steel Wire ) เป็นลวดเหล็กตีเกลียว ใช้สาหรับรับแรงดึงของ
เสาไฟฟ้ าไม่ให้ล้มเอียง แบ่งเป็น 2 ช่วง คือช่วงบนเสา และช่วงล่าง
อุปกรณ์สาหรับการยึดโยงเสา

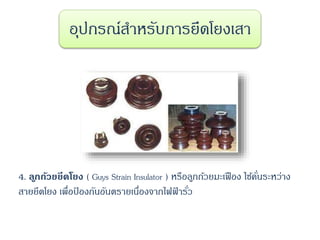

- 6. 4. ลูกถ้วยยึดโยง ( Guys Strain Insulator ) หรือลูกถ้วยมะเฟือง ใช้คั่นระหว่าง
สายยึดโยง เพื่อป้ องกันอันตรายเนื่องจากไฟฟ้ ารั่ว
อุปกรณ์สาหรับการยึดโยงเสา

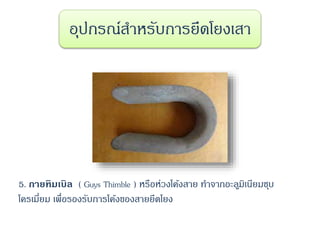

- 7. 5. กายทิมเบิล ( Guys Thimble ) หรือห่วงโค้งสาย ทาจากอะลูมิเนียมชุบ
โครเมี่ยม เพื่อรองรับการโค้งของสายยึดโยง
อุปกรณ์สาหรับการยึดโยงเสา

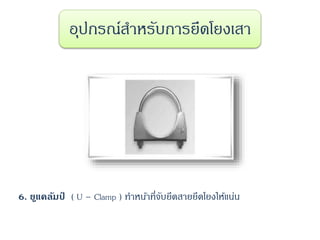

- 8. 6. ยูแคล้มป์ ( U – Clamp ) ทาหน้าที่จับยึดสายยึดโยงให้แน่น
อุปกรณ์สาหรับการยึดโยงเสา

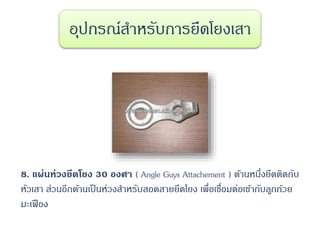

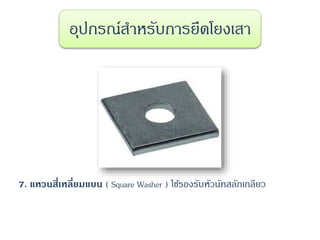

- 10. 8. แผ่นห่วงยึดโยง 30 องศา ( Angle Guys Attachement ) ด้านหนึ่งยึดติดกับ
หัวเสา ส่วนอีกด้านเป็นห่วงสาหรับสอดสายยึดโยง เพื่อเชื่อมต่อเข้ากับลูกถ้วย
มะเฟือง
อุปกรณ์สาหรับการยึดโยงเสา
- 11. 9. กายการ์ด ( Guys Guard ) ใช้สาหรับครอบป้ องกันสายยึดโยง
อุปกรณ์สาหรับการยึดโยงเสา

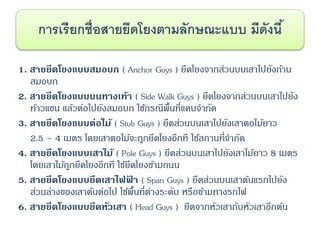

- 13. 1. สายยึดโยงแบบสมอบก ( Anchor Guys ) ยึดโยงจากส่วนบนเสาไปยังก้าน
สมอบก
2. สายยึดโยงแบบบนทางเท้า ( Side Walk Guys ) ยึดโยงจากส่วนบนเสาไปยัง
ท้าวแขน แล้วต่อไปยังสมอบก ใช้กรณีพื้นที่แคบจากัด
3. สายยึดโยงแบบต่อไม้ ( Stub Guys ) ยึดส่วนบนเสาไปยังเสาตอไม้ยาว
2.5 – 4 เมตร โดยเสาตอไม้จะถูกยึดโยงอีกที ใช้สถานที่จากัด
4. สายยึดโยงแบบเสาไม้ ( Pole Guys ) ยึดส่วนบนเสาไปยังเสาไม้ยาว 8 เมตร
โดยเสาไม้ถูกยึดโยงอีกที ใช้ยึดโยงข้ามถนน
5. สายยึดโยงแบบยึดเสาไฟฟ้ า ( Span Guys ) ยึดส่วนบนเสาต้นแรกไปยัง
ส่วนล่างของเสาต้นต่อไป ใช้พื้นที่ต่างระดับ หรือข้ามทางรถไฟ
6. สายยึดโยงแบบยึดหัวเสา ( Head Guys ) ยึดจากหัวเสากับหัวเสาอีกต้น
การเรียกชื่อสายยึดโยงตามลักษณะแบบ มีดังนี้

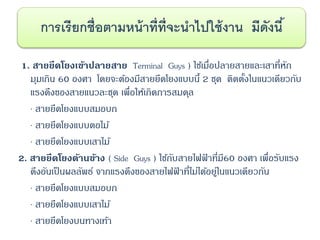

- 14. 1. สายยึดโยงเข้าปลายสาย Terminal Guys ) ใช้เมื่อปลายสายและเสาที่หัก
มุมเกิน 60 องศา โดยจะต้องมีสายยึดโยงแบบนี้ 2 ชุด ติดตั้งในแนวเดียวกับ
แรงดึงของสายแนวละชุด เพื่อให้เกิดการสมดุล
· สายยึดโยงแบบสมอบก
· สายยึดโยงแบบตอไม้
· สายยึดโยงแบบเสาไม้
2. สายยึดโยงด้านข้าง ( Side Guys ) ใช้กับสายไฟฟ้ าที่มี60 องศา เพื่อรับแรง
ดึงอันเป็นผลลัพธ์ จากแรงดึงของสายไฟฟ้ าที่ไม่ได้อยู่ในแนวเดียวกัน
· สายยึดโยงแบบสมอบก
· สายยึดโยงแบบเสาไม้
· สายยึดโยงบนทางเท้า
การเรียกชื่อตามหน้าที่ที่จะนาไปใช้งาน มีดังนี้

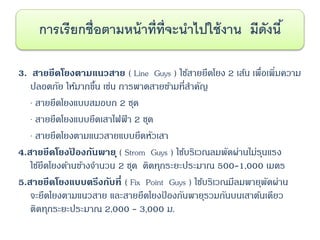

- 15. 3. สายยึดโยงตามแนวสาย ( Line Guys ) ใช้สายยึดโยง 2 เส้น เพื่อเพิ่มความ
ปลอดภัย ให้มากขึ้น เช่น การพาดสายข้ามที่สาคัญ
· สายยึดโยงแบบสมอบก 2 ชุด
· สายยึดโยงแบบยึดเสาไฟฟ้ า 2 ชุด
· สายยึดโยงตามแนวสายแบบยึดหัวเสา
4.สายยึดโยงป้ องกันพายุ( Strom Guys ) ใช้บริเวณลมพัดผ่านไม่รุนแรง
ใช้ยึดโยงด้านข้างจานวน 2 ชุด ติดทุกระยะประมาณ 500-1,000 เมตร
5.สายยึดโยงแบบตรึงกับที่ ( Fix Point Guys ) ใช้บริเวณมีลมพายุพัดผ่าน
จะยึดโยงตามแนวสาย และสายยึดโยงป้ องกันพายุรวมกันบนเสาต้นเดียว
ติดทุกระยะประมาณ 2,000 - 3,000 ม.
การเรียกชื่อตามหน้าที่ที่จะนาไปใช้งาน มีดังนี้
