Tech Summit 2017 CLD007 現場目線で Azure IaaS を解説
- 1. Microsoft Tech Summit 2017

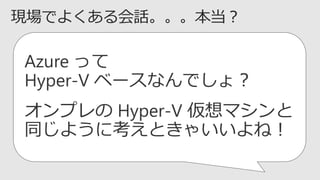

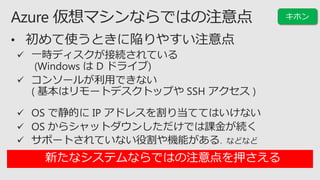

- 11. Azure って Hyper-V ベースなんでしょ？ オンプレの Hyper-V 仮想マシンと 同じように考えときゃいいよね！

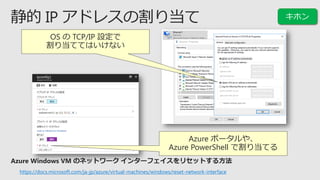

- 13. OS の TCP/IP 設定で 割り当ててはいけない Azure ポータルや、 Azure PowerShell で割り当てる https://docs.microsoft.com/ja-jp/azure/virtual-machines/windows/reset-network-interface

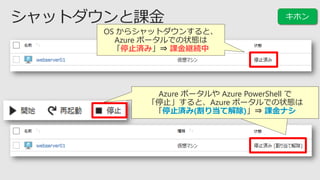

- 14. OS からシャットダウンすると、 Azure ポータルでの状態は 「停止済み」? 課金継続中 Azure ポータルや Azure PowerShell で 「停止」すると、Azure ポータルでの状態は 「停止済み(割り当て解除)」? 課金ナシ Azure ポータルや Azure PowerShell で 「停止」すると、Azure ポータルでの状態は 「停止済み(割り当て解除)」? 課金ナシ

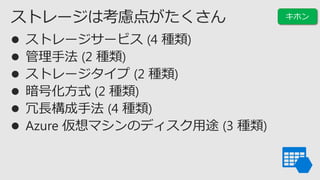

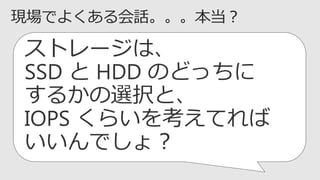

- 19. ストレージは、 SSD と HDD のどっちに するかの選択と、 IOPS くらいを考えてれば いいんでしょ？

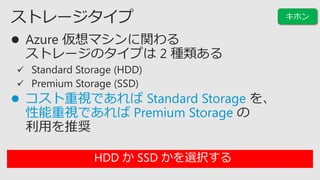

- 26. ? コスト重視であれば Standard Storage 性能重視であれば Premium Storage HDD か SSD かを選択する

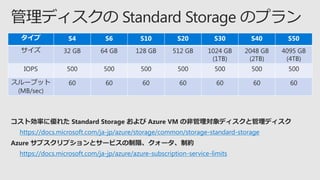

- 27. タイプ S4 S6 S10 S20 S30 S40 S50 サイズ 32 GB 64 GB 128 GB 512 GB 1024 GB (1TB) 2048 GB (2TB) 4095 GB (4TB) IOPS 500 500 500 500 500 500 500 スループット (MB/sec) 60 60 60 60 60 60 60 https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits https://docs.microsoft.com/ja-jp/azure/storage/common/storage-standard-storage

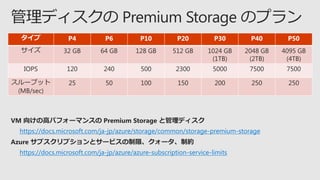

- 28. タイプ P4 P6 P10 P20 P30 P40 P50 サイズ 32 GB 64 GB 128 GB 512 GB 1024 GB (1TB) 2048 GB (2TB) 4095 GB (4TB) IOPS 120 240 500 2300 5000 7500 7500 スループット (MB/sec) 25 50 100 150 200 250 250 https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits https://docs.microsoft.com/ja-jp/azure/storage/common/storage-premium-storage

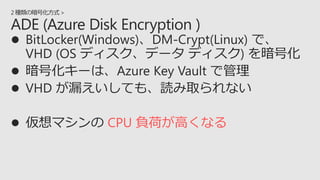

- 30. CPU 負荷が高くなる

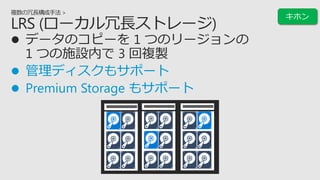

- 33. ? 管理ディスクもサポート ? Premium Storage もサポート

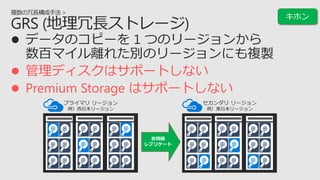

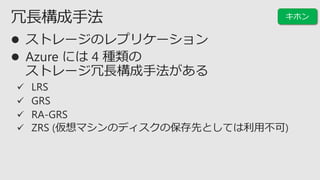

- 34. ? 管理ディスクはサポートしない ? Premium Storage はサポートしない プライマリ リージョン 例）西日本リージョン セカンダリ リージョン 例）東日本リージョン 非同期 レプリケート

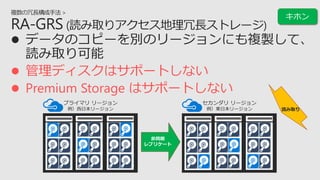

- 35. ? 管理ディスクはサポートしない ? Premium Storage はサポートしない プライマリ リージョン 例）西日本リージョン セカンダリ リージョン 例）東日本リージョン 非同期 レプリケート 読み取り

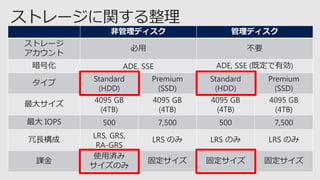

- 36. 非管理ディスク 管理ディスク ストレージ アカウント 必用 不要 暗号化 ADE, SSE ADE, SSE (既定で有効) タイプ Standard (HDD) Premium (SSD) Standard (HDD) Premium (SSD) 最大サイズ 4095 GB (4TB) 4095 GB (4TB) 4095 GB (4TB) 4095 GB (4TB) 最大 IOPS 500 7,500 500 7,500 冗長構成 LRS, GRS, RA-GRS LRS のみ LRS のみ LRS のみ 課金 使用済み サイズのみ 固定サイズ 固定サイズ 固定サイズ

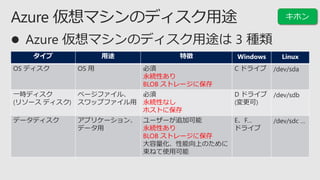

- 37. タイプ 用途 特徴 Windows Linux OS ディスク OS 用 必須 永続性あり BLOB ストレージに保存 C ドライブ /dev/sda 一時ディスク (リソース ディスク) ページファイル、 スワップファイル用 必須 永続性なし ホストに保存 D ドライブ (変更可) /dev/sdb データディスク アプリケーション、 データ用 ユーザーが追加可能 永続性あり BLOB ストレージに保存 大容量化、性能向上のために 束ねて使用可能 E、F… ドライブ /dev/sdc …

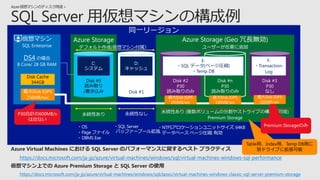

- 38. 仮想マシン SQL Enterprise DS4 の場合 8 Core/ 28 GB RAM Disk #0 読み取り /書き込み Disk #1 Disk #2 P30 読み取りのみ C: システム D: キャッシュ 永続性あり 永続性なし 永続性あり (複数ボリュームの分割やストライプの構成が可能) Premium Storage デフォルト作成(仮想マシン付属） ユーザーが任意に追加 ?OS ?Page ファイル ?DBMS Exe ?SQL Server バッファープール拡張 Disk #n P30 読み取りのみ E: ?SQL データ(ページ圧縮) ?Temp DB Disk #3 P30 なし F: ?Transaction- Log Disk Cache 344GB 最大Disk IOPS 256MB/sec P30合計の600MB/s は出ない ?NTFSアロケーションユニットサイズ: 64KB ?データベース ページ圧縮: 有効 Table用、Index用、Temp DB用に 別ドライブに拡張可能 Premium Storageのみ 最大Disk IOPS 200MB/sec 最大Disk IOPS 200MB/sec 最大Disk IOPS 200MB/sec https://docs.microsoft.com/ja-jp/azure/virtual-machines/windows/sqlclassic/virtual-machines-windows-classic-sql-server-premium-storage https://docs.microsoft.com/ja-jp/azure/virtual-machines/windows/sql/virtual-machines-windows-sql-performance

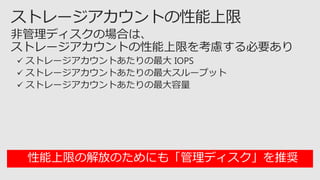

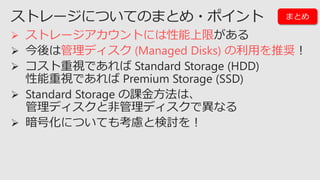

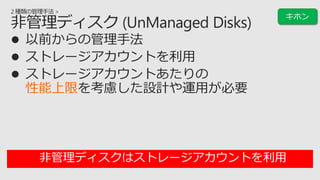

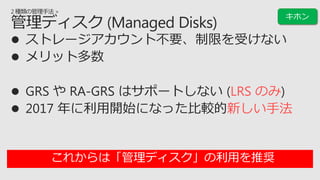

- 39. ? ストレージアカウントには性能上限 管理ディスク (Managed Disks) の利用を推奨

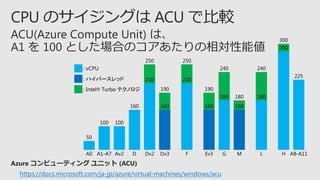

- 45. https://docs.microsoft.com/ja-jp/azure/virtual-machines/windows/acu : vCPU : ハイパースレッド : Intel? Turbo テクノロジ 300 290 250 250 240 240 225 190 190 180 160 100 100 50 A0 A1-A7 Av2 D Dv2 Dv3 F Ev3 G M L H A8-A11 180 210 160 210 160 180 160

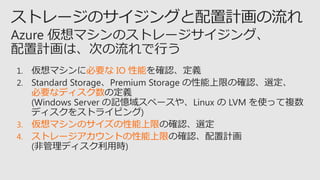

- 46. 必要な IO 性能 必要なディスク数 3. 仮想マシンのサイズの性能上限 4. ストレージアカウントの性能上限

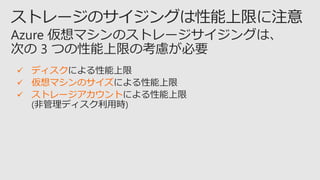

- 47. ? ディスク ? 仮想マシンのサイズ ? ストレージアカウント

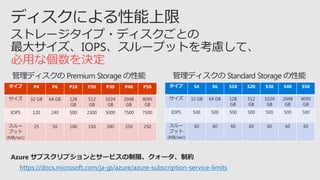

- 48. 必用な個数を決定 https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits タイプ P4 P6 P10 P20 P30 P40 P50 サイズ 32 GB 64 GB 128 GB 512 GB 1024 GB 2048 GB 4095 GB IOPS 120 240 500 2300 5000 7500 7500 スルー プット (MB/sec) 25 50 100 150 200 250 250 タイプ S4 S6 S10 S20 S30 S40 S50 サイズ 32 GB 64 GB 128 GB 512 GB 1024 GB 2048 GB 4095 GB IOPS 500 500 500 500 500 500 500 スルー プット (MB/sec) 60 60 60 60 60 60 60

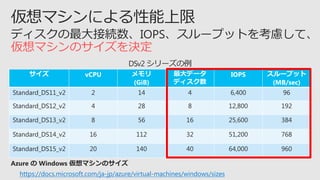

- 49. 仮想マシンのサイズを決定 https://docs.microsoft.com/ja-jp/azure/virtual-machines/windows/sizes サイズ vCPU メモリ (GiB) 最大データ ディスク数 IOPS スループット (MB/sec) Standard_DS11_v2 2 14 4 6,400 96 Standard_DS12_v2 4 28 8 12,800 192 Standard_DS13_v2 8 56 16 25,600 384 Standard_DS14_v2 16 112 32 51,200 768 Standard_DS15_v2 20 140 40 64,000 960

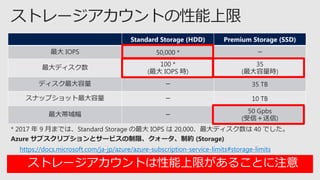

- 50. Standard Storage (HDD) Premium Storage (SSD) 最大 IOPS 50,000 * － 最大ディスク数 100 * (最大 IOPS 時) 35 (最大容量時) ディスク最大容量 － 35 TB スナップショット最大容量 － 10 TB 最大帯域幅 － 50 Gpbs (受信＋送信) https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits#storage-limits ストレージアカウントは性能上限があることに注意

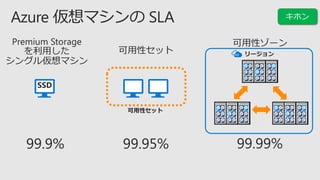

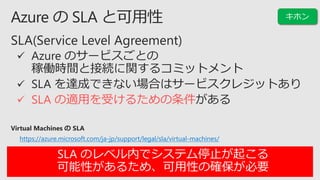

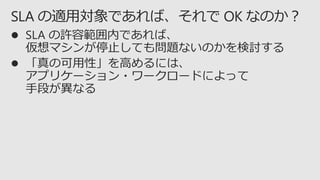

- 56. ? SLA の適用を受けるための条件 https://azure.microsoft.com/ja-jp/support/legal/sla/virtual-machines/ SLA のレベル内でシステム停止が起こる 可能性があるため、可用性の確保が必要

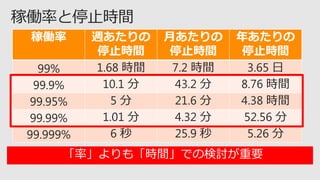

- 58. 稼働率 週あたりの 停止時間 月あたりの 停止時間 年あたりの 停止時間 99% 1.68 時間 7.2 時間 3.65 日 99.9% 10.1 分 43.2 分 8.76 時間 99.95% 5 分 21.6 分 4.38 時間 99.99% 1.01 分 4.32 分 52.56 分 99.999% 6 秒 25.9 秒 5.26 分 「率」よりも「時間」での検討が重要

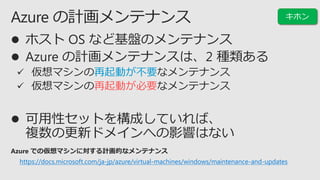

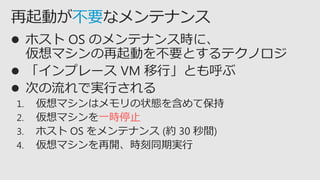

- 73. 不要 一時停止

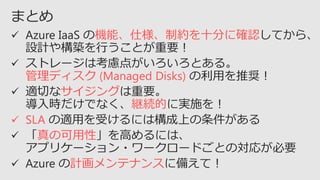

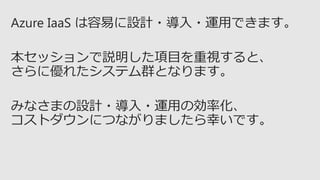

- 77. 機能、仕様、制約を十分に確認 管理ディスク (Managed Disks) サイジング 継続的 ? SLA 真の可用性 計画メンテナンス

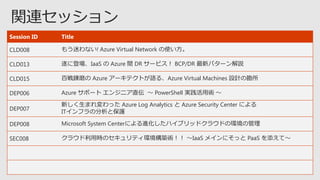

- 79. Session ID Title CLD008 もう迷わない! Azure Virtual Network の使い方。 CLD013 遂に登場、IaaS の Azure 間 DR サービス！ BCP/DR 最新パターン解説 CLD015 百戦錬磨の Azure アーキテクトが語る、Azure Virtual Machines 設計の勘所 DEP006 Azure サポート エンジニア直伝 ～ PowerShell 実践活用術 ～ DEP007 新しく生まれ変わった Azure Log Analytics と Azure Security Center による ITインフラの分析と保護 DEP008 Microsoft System Centerによる進化したハイブリッドクラウドの環境の管理 SEC008 クラウド利用時のセキュリティ環境構築術！！ ～IaaS メインにそっと PaaS を添えて～

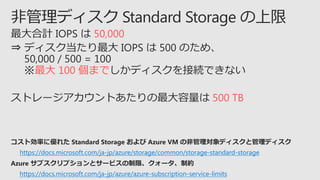

- 81. 50,000 最大 100 個まで 500 TB https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits https://docs.microsoft.com/ja-jp/azure/storage/common/storage-standard-storage

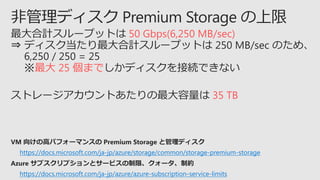

- 82. 50 Gbps(6,250 MB/sec) 最大 25 個まで 35 TB https://docs.microsoft.com/ja-jp/azure/azure-subscription-service-limits https://docs.microsoft.com/ja-jp/azure/storage/common/storage-premium-storage

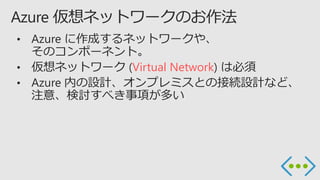

- 83. Virtual Network

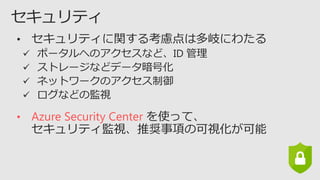

- 84. ? Azure Security Center

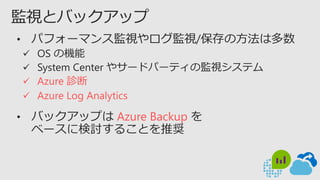

- 85. ? Azure 診断 ? Azure Log Analytics Azure Backup

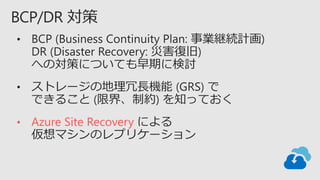

- 86. ? Azure Site Recovery

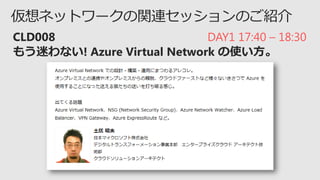

- 88. DAY1 17:40 – 18:30

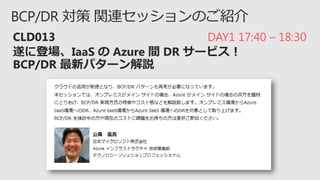

- 89. DAY1 17:40 – 18:30

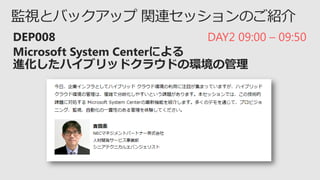

- 90. DAY2 09:00 – 09:50

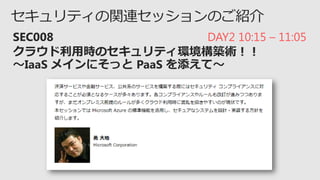

- 91. DAY2 10:15 – 11:05

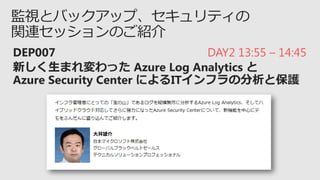

- 92. DAY2 13:55 – 14:45

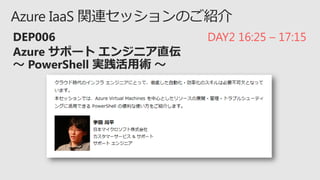

- 93. DAY2 16:25 – 17:15
- 94. DAY2 17:40 – 18:30
