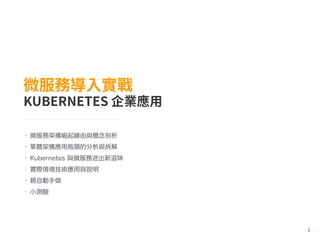

? 微服務架構崛起緣由與概念剖析
? 單體架構應用瓶頸的分析與拆解
? Kubernetes 與微服務迸出新滋味
? 實際情境技術應用與說明
? 親自動手做
? 小測驗

? 微服務崛起原因
? 單體、微服務架構三面向分析與比較

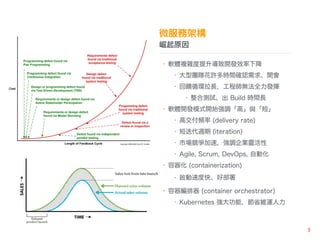

崛起原因
? 軟體複雜度提升導致開發效率下降
? 大型團隊花許多時間確認需求、開會
? 回饋循環拉長，工程師無法全力發揮
? 整合測試、出 Build 時間長
? 軟體開發模式開始強調「高」與「短」
? 高交付頻率 (delivery rate)
? 短迭代週期 (iteration)
? 市場競爭加速，強調企業靈活性
? Agile, Scrum, DevOps, 自動化
? 容器化 (containerization)
? 啟動速度快、好部署
? 容器編排器 (container orchestrator)
? Kubernetes 強大功能，節省維運人力

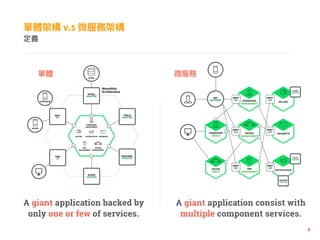

定義
A giant application consist with
multiple component services.
A giant application backed by
only one or few of services.

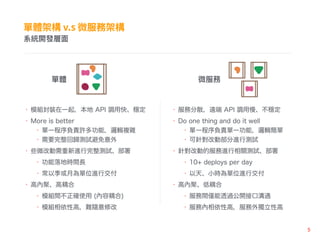

單體微服務

系統開發層?面
? 模組封裝在一起，本地 API 調用快、穩定
? More is better
? 單一程序負責許多功能，邏輯複雜
? 需要完整回歸測試避免意外
? 些微改動需重新進行完整測試、部署
? 功能落地時間長
? 常以季或月為單位進行交付
? 高內聚、高耦合
? 模組間不正確使用 (內容耦合)
? 模組相依性高，難隨意修改
? 服務分散，遠端 API 調用慢、不穩定
? Do one thing and do it well
? 單一程序負責單一功能，邏輯簡單
? 可針對改動部分進行測試
? 針對改動的服務進行相關測試、部署
? 10+ deploys per day
? 以天、小時為單位進行交付
? 高內聚、低耦合
? 服務間能透過公開接口溝通
? 服務內相依性高，服務外獨立性高
單體微服務

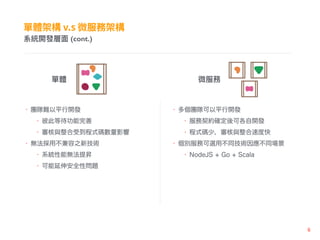

系統開發層?面 (cont.)
? 團隊難以平行開發
? 彼此等待功能完善
? 審核與整合受到程式碼數量影響
? 無法採用不兼容之新技術
? 系統性能無法提昇
? 可能延伸安全性問題
? 多個團隊可以平行開發
? 服務契約確定後可各自開發
? 程式碼少，審核與整合速度快
? 個別服務可選用不同技術因應不同場景
? NodeJS + Go + Scala
單體微服務

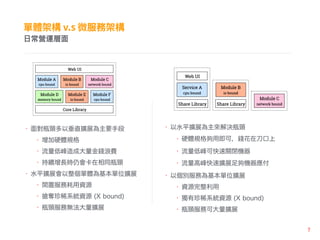

?日常營運層?面
? 面對瓶頸多以垂直擴展為主要手段
? 增加硬體規格
? 流量低峰造成大量金錢浪費
? 持續增長時仍會卡在相同瓶頸
? 水平擴展會以整個單體為基本單位擴展
? 閒置服務耗用資源
? 搶奪珍稀系統資源 (X bound)
? 瓶頸服務無法大量擴展
? 以水平擴展為主來解決瓶頸
? 硬體規格夠用即可，錢花在刀口上
? 流量低峰可快速關閉機器
? 流量高峰快速擴展足夠機器應付
? 以個別服務為基本單位擴展
? 資源完整利用
? 獨有珍稀系統資源 (X bound)
? 瓶頸服務可大量擴展

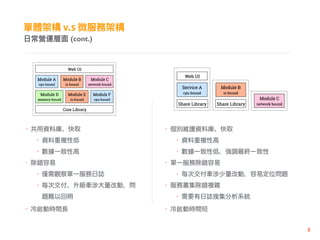

?日常營運層?面 (cont.)
? 共用資料庫、快取
? 資料重複性低
? 數據一致性高
? 除錯容易
? 需觀察單一服務日誌
? 每次交付、升級牽涉大量改動，問
題難以回朔
? 冷啟動時間長
? 個別維護資料庫、快取
? 資料重複性高
? 數據一致性低，強調最終一致性
? 單一服務除錯容易
? 每次交付牽涉少量改動，容易定位問題
? 服務叢集除錯複雜
? 需要有日誌搜集分析系統
? 冷啟動時間短

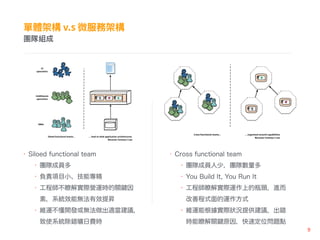

? Siloed functional team
? 團隊成員多
? 負責項目小、技能專精
? 工程師不瞭解實際營運時的關因
素，系統效能無法有效提昇
? 維運不懂開發或無法做出適當建議，
致使系統除錯曠日費時
團隊組成
? Cross functional team
? 團隊成員人少，團隊數量多
? You Build It, You Run It
? 工程師瞭解實際運作上的瓶頸，進而
改善程式面的運作方式
? 維運能根據實際狀況提供建議，出錯
時能瞭解關原因，快速定位問題點

? Siloed functional team
? 團隊成員多
? 負責項目小、技能專精
? 工程師不瞭解實際營運時的關因
素，系統效能無法有效提昇
? 維運不懂開發或無法做出適當建議，
致使系統除錯曠日費時

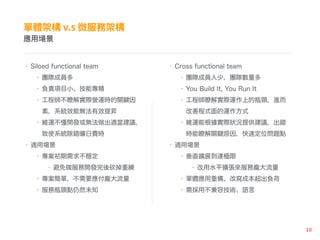

? 適用場景
? 專案初期需求不穩定
? 避免微服務開發完後掉重練
? 專案簡單，不需要應付龐大流量
? 服務瓶頸點仍然未知
應?用場景
? Cross functional team
? 團隊成員人少，團隊數量多
? You Build It, You Run It
? 工程師瞭解實際運作上的瓶頸，進而
改善程式面的運作方式
? 維運能根據實際狀況提供建議，出錯
時能瞭解關原因，快速定位問題點
? 適用場景
? 垂直擴展到達極限
? 改用水平擴張來服務龐大流量
? 單體應用重構、改寫成本超出負荷
? 需採用不兼容技術、語言

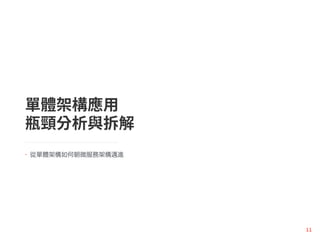

? 從單體架構如何朝微服務架構邁進

評估現況是否
適合進行導入
事前評估

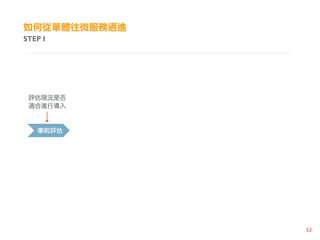

STEP I

生
產
力
複雜度
單體
微服務
1 2 3

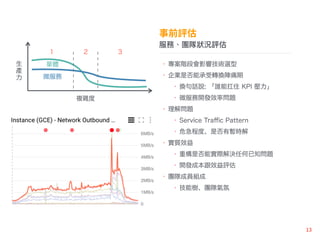

服務、團隊狀狀況評估
? 專案階段會影響技術選型
? 企業是否能承受轉換陣痛期
? 換句話說: 「誰能扛住 KPI 壓力」
? 微服務開發效率問題
? 理解問題
? Service Tra?c Pattern
? 危急程度、是否有暫時解
? 實質效益
? 重構是否能實際解決任何已知問題
? 開發成本跟效益評估
? 團隊成員組成
? 技能樹、團隊氣氛

評估現況是否
適合進行導入
找到問題關
正確下刀
服務切割事前評估

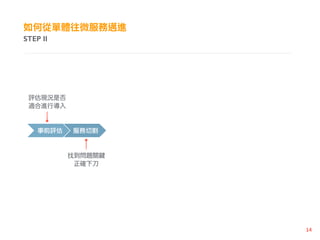

STEP II

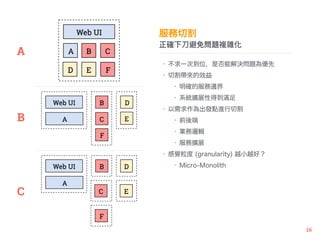

正確下?刀避免問題複雜化
? 不求一次到位，是否能解決問題為優先
? 切割帶來的效益
? 明確的服務邊界
? 系統擴展性得到滿足
? 以需求作為出發點進行切割
? 前後端
? 業務邏輯
? 服務擴展
? 感覺粒度 (granularity) 越小越好？
? Micro-Monolith
A
B
C

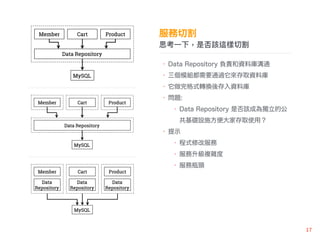

思考?一下，是否該這樣切割
? Data Repository 負責和資料庫溝通
? 三個模組都需要通過它來存取資料庫
? 它做完格式轉換後存入資料庫
? 問題:
? Data Repository 是否該成為獨立的公
共基礎設施方便大家存取使用？
? 提示
? 程式修改服務
? 服務升級複雜度
? 服務瓶頸

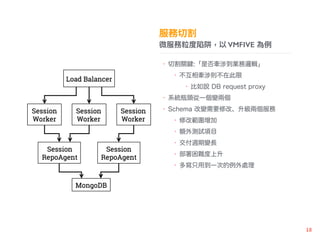

微服務粒度陷阱，以 VMFIVE 為例例
? 切割關 :「是否牽涉到業務邏輯」
? 不互相牽涉則不在此限
? 比如說 DB request proxy
? 系統瓶頸從一個變兩個
? Schema 改變需要修改、升級兩個服務
? 修改範圍增加
? 額外測試項目
? 交付週期變長
? 部署困難度上升
? 多寫只用到一次的例外處理

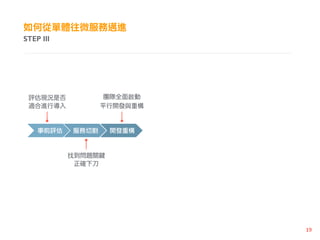

STEP III
評估現況是否
適合進行導入
找到問題關
正確下刀
團隊全面啟動
平行開發與重構
開發重構服務切割事前評估

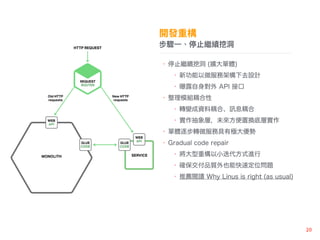

步驟?一、停?止繼續挖洞洞
? 停止繼續洞 (擴大單體)
? 新功能以微服務架構下去設計
? 曝露自身對外 API 接口
? 整理模組耦合性
? 轉變成資料耦合、息耦合
? 實作抽象層，未來方便置換底層實作
? 單體逐步轉微服務具有極大優勢
? Gradual code repair
? 將大型重構以小迭代方式進行
? 確保交付品質外也能快速定位問題
? 推薦閱讀 Why Linus is right (as usual)

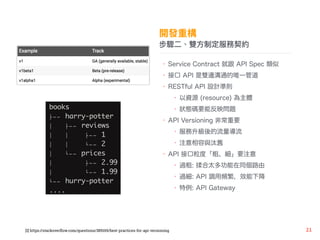

步驟?二、雙?方制定服務契約
? Service Contract 就跟 API Spec 類似
? 接口 API 是雙邊溝通的唯一管道
? RESTful API 設計準則
? 以資源 (resource) 為主體
? 狀態碼要能反映問題
? API Versioning 非常重要
? 服務升級後的流量導流
? 注意相容與汰舊
? API 接口粒度「粗、細」要注意
? 過粗: 揉合太多功能在同個路由
? 過細: API 調用頻繁，效能下降
? 特例: API Gateway
[1] https://stackover?ow.com/questions/389169/best-practices-for-api-versioning

[1] https://stackover?ow.com/questions/389169/best-practices-for-api-versioning
步驟?二、雙?方制定服務契約 (cont.)

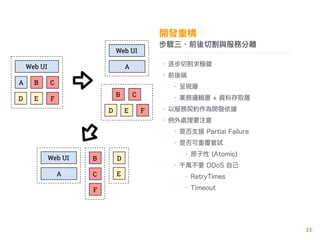

步驟三、前後切割與服務分離
? 逐步切割求穩健
? 前後端
? 呈現層
? 業務邏輯層 + 資料存取層
? 以服務契約作為開發依據
? 例外處理要注意
? 是否支援 Partial Failure
? 是否可重覆嘗試
? 原子性 (Atomic)
? 千萬不要 DDoS 自己
? RetryTimes
? Timeout

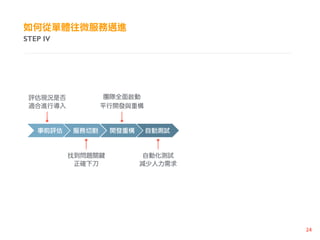

STEP IV
評估現況是否
適合進行導入
找到問題關
正確下刀
團隊全面啟動
自動化測試
減少人力需求
自動測試開發重構服務切割事前評估

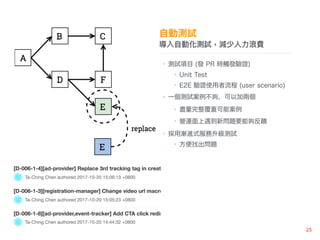

導入?自動化測試，減少?人?力力浪費
? 測試項目 (發 PR 時觸發驗證)
? Unit Test
? E2E 驗證使用者流程 (user scenario)
? 一個測試案例不夠，可以加兩個
? 盡量完整覆蓋可能案例
? 營運面上遇到新問題要能夠反饋
? 採用漸進式服務升級測試
? 方便找出問題

評估現況是否
適合進行導入
找到問題關
正確下刀
團隊全面啟動
自動化測試
減少人力需求
Helm 部署
快速無差錯
無誤部署自動測試開發重構服務切割事前評估

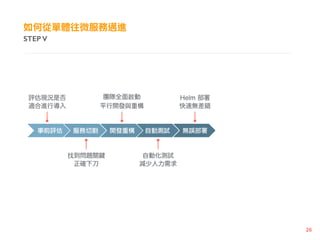

STEP V

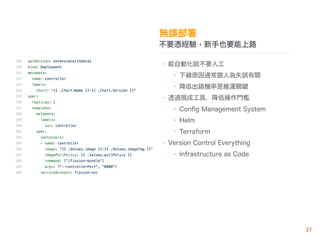

不要憑經驗，新?手也要能上路路
? 能自動化就不要人工
? 下線原因通常跟人為失誤有關
? 降低出錯機率是維運關
? 透過現成工具，降低操作門檻
? Con?g Management System
? Helm
? Terraform
? Version Control Everything
? Infrastructure as Code

評估現況是否
適合進行導入
找到問題關
正確下刀
團隊全面啟動
自動化測試
減少人力需求
Helm 部署
快速無差錯
系統日誌整合
快速定位問題
定位除錯無誤部署自動測試開發重構服務切割事前評估

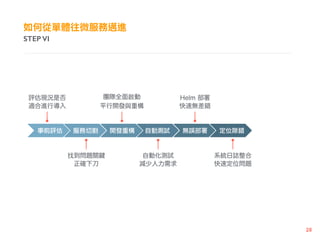

STEP VI

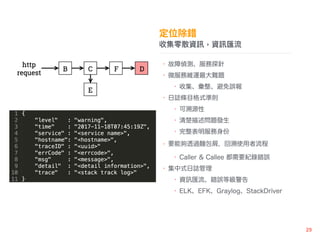

收集零散資訊，資訊匯流
? 故障偵測、服務探針
? 微服務維運最大難題
? 收集、彙整、避免誤報
? 日誌條目格式準則
? 可溯源性
? 清楚描述問題發生
? 完整表明服務身份
? 要能夠透過麵包，回溯使用者流程
? Caller & Callee 都需要紀錄錯誤
? 集中式日誌管理
? 資匯流、錯誤等級警告
? ELK、EFK、Graylog、StackDriver

評估現況是否
適合進行導入
找到問題關
正確下刀
團隊全面啟動
自動化測試
減少人力需求
Helm 部署
快速無差錯
系統日誌整合
快速定位問題
升級與回滾
服務不斷線
升級回滾定位除錯無誤部署自動測試開發重構服務切割事前評估
STEP VII

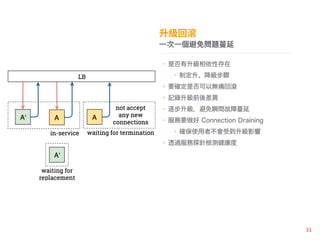

?一次?一個避免問題蔓延
? 是否有升級相依性存在
? 制定升、降級步驟
? 要確定是否可以無痛回滾
? 記錄升級前後差異
? 逐步升級，避免瞬間故障蔓延
? 服務要做好 Connection Draining
? 確保使用者不會受到升級影響
? 透過服務探針檢測健康度

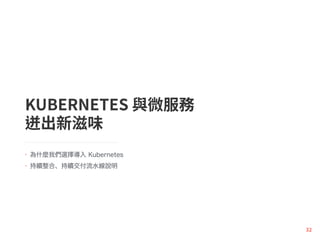

? 為什麼我們選擇導入 Kubernetes
? 持续整合、持续交付流水线说明

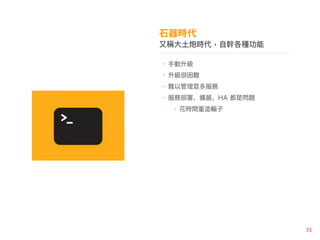

?又稱?大?土炮時代，?自幹各種功能
? 手動升級
? 升級很困難
? 難以管理多服務
? 服務部署、擴展、HA 都是問題
? 花時間重造輪子

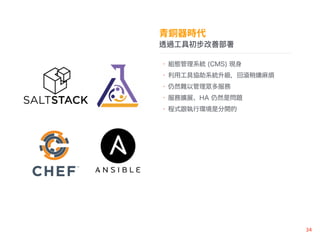

透過?工具初步改善部署
? 組態管理系統 (CMS) 現身
? 利用工具協助系統升級，回滾稍嫌麻煩
? 仍然難以管理多服務
? 服務擴展、HA 仍然是問題
? 程式跟執行環境是分開的

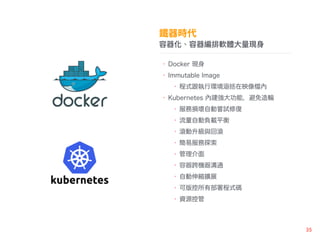

容器化、容器編排軟體?大量量現?身
? Docker 現身
? Immutable Image
? 程式跟執行環境涵括在映像內
? Kubernetes 內建強大功能，避免造輪
? 服務損壞自動嘗試修復
? 流量自動負載平衡
? 滾動升級與回滾
? 簡易服務探索
? 管理介面
? 容器跨機器溝通
? 自動伸縮擴展
? 可版控所有部署程式碼
? 資源控管

縮短迭代週期，提?高交付頻率
GCPContainer registryBare-metal

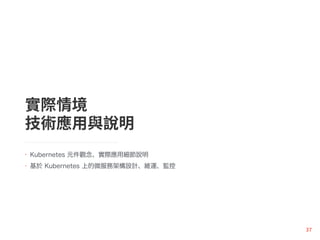

? Kubernetes 元件觀念、實際應用細節說明
? 基於 Kubernetes 上的微服務架構設計、維運、監控

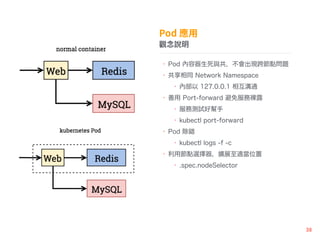

觀念念說明
? Pod 內容器生死與共，不會出現跨節點問題
? 共享相同 Network Namespace
? 內部以 127.0.0.1 相互溝通
? 善用 Port-forward 避免服務裸露
? 服務測試好幫手
? kubectl port-forward
? Pod 除錯
? kubectl logs -f -c
? 利用節點選擇器，擴展至適當位置
? .spec.nodeSelector

掌握 Lifecycle = 掌握升級不斷線
? 優雅結束提高可用性 [1]
? terminationGracePeriodSeconds
? postStart: 建議用 init container 取代
? preStop: graceful shutdown 關
? TERM: 告知 process 終止
? KILL: 強制中斷，工作須在此之前完成
[1] https://kubernetes.io/docs/concepts/workloads/pods/pod/#termination-of-pods

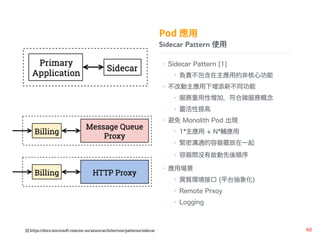

Sidecar Pattern 使?用
? Sidecar Pattern [1]
? 負責不包含在主應用的非核心功能
? 不改動主應用下增添新不同功能
? 服務重用性增加，符合微服務概念
? 靈活性提高
? 避免 Monolith Pod 出現
? 1*主應用 + N*輔應用
? 緊密溝通的容器擺放在一起
? 容器間沒有啟動先後順序
? 應用場景
? 異質環境接口 (平台抽象化)
? Remote Prxoy
? Logging
[1] https://docs.microsoft.com/en-us/azure/architecture/patterns/sidecar

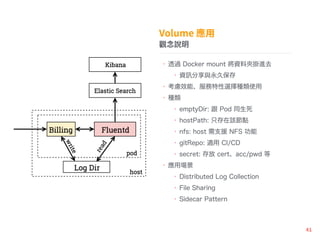

觀念念說明
? 透過 Docker mount 將資料夾掛進去
? 資分享與永久保存
? 考慮效能、服務特性選擇種類使用
? 種類
? emptyDir: 跟 Pod 同生死
? hostPath: 只存在該節點
? nfs: host 需支援 NFS 功能
? gitRepo: 適用 CI/CD
? secret: 存放 cert、acc/pwd 等
? 應用場景
? Distributed Log Collection
? File Sharing
? Sidecar Pattern

觀念念說明

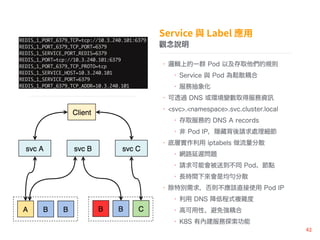

? 邏輯上的一群 Pod 以及存取他們的規則
? Service 與 Pod 為鬆散耦合
? 服務抽象化
? 可透過 DNS 或環境變數取得服務資
? <svc>.<namespace>.svc.cluster.local
? 存取服務的 DNS A records
? 非 Pod IP，隱藏背後請求處理細節
? 底層實作利用 iptabels 做流量分散
? 網路延遲問題
? 請求可能會被送到不同 Pod、節點
? 長時間下來會是均分散
? 除特別需求，否則不應該直接使用 Pod IP
? 利用 DNS 降低程式複雜度
? 高可用性、避免強耦合
? K8S 有內建服務探索功能

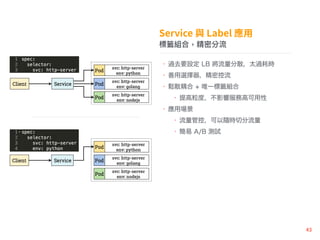

標籤組合，精密分流
? 過去要設定 LB 將流量分散，太過耗時
? 善用選擇器，精密控流
? 鬆散耦合 + 唯一標籤組合
? 提高粒度，不影響服務高可用性
? 應用場景
? 流量管控，可以隨時切分流量
? 簡易 A/B 測試

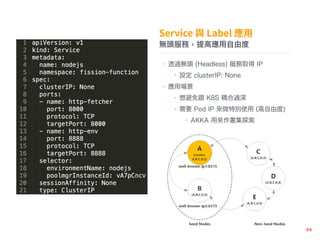

? 透過無頭 (Headless) 服務取得 IP
? 設定 clusterIP: None
? 應用場景
? 想避免跟 K8S 耦合過深
? 需要 Pod IP 來做特別使用 (高自由度)
? AKKA 用來作叢集探索
無頭服務，提?高應?用?自由度

? 方法一
? 創建 Service 不指定 selector
? 額外創建 Endpoint 來連線外部服務
? 方法二
? 透過 type: ExternalName 回傳 CNAME
? 應用場景
? Testbed 需要連線外部服務，又希望線上
環境跟測試環境一樣透過 Service 連線
進階應?用，連線非叢集內服務

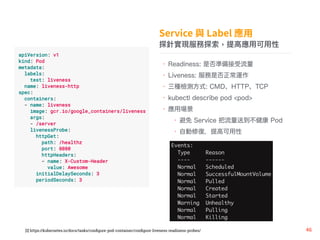

探針實現服務探索，提?高應?用可?用性
? Readiness: 是否準備接受流量
? Liveness: 服務是否正常運作
? 三種檢測方式: CMD、HTTP、TCP
? kubectl describe pod <pod>
? 應用場景
? 避免 Service 把流量送到不健康 Pod
? 自動修復，提高可用性
[1] https://kubernetes.io/docs/tasks/con?gure-pod-container/con?gure-liveness-readiness-probes/

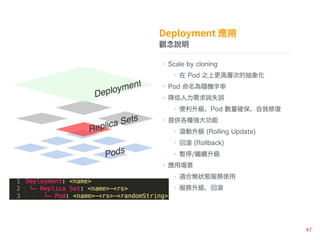

觀念念說明
? Scale by cloning
? 在 Pod 之上更高層次的抽象化
? Pod 命名為隨機字串
? 降低人力需求與失誤
? 便利升級、Pod 數量確保、自我修復
? 提供各種強大功能
? 滾動升級 (Rolling Update)
? 回滾 (Rollback)
? 暫停/繼續升級
? 應用場景
? 適合無狀態服務使用
? 服務升級、回滾

觀念念說明 (cont.)

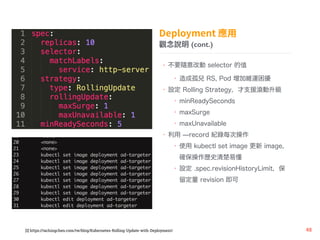

? 不要隨意改動 selector 的值
? 造成孤兒 RS, Pod 增加維運困擾
? 設定 Rolling Strategy，才支援滾動升級
? minReadySeconds
? maxSurge
? maxUnavailable
? 利用 ?record 紀錄每次操作
? 使用 kubectl set image 更新 image，
確保操作歷史清楚易懂
? 設定 .spec.revisionHistoryLimit，保
留定量 revision 即可
[1] https://tachingchen.com/tw/blog/Kubernetes-Rolling-Update-with-Deployment/

觀念念說明

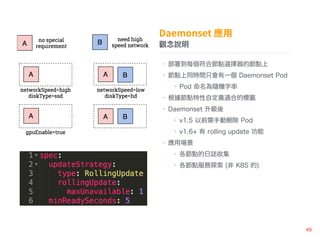

? 部署到每個符合節點選擇器的節點上
? 節點上同時間只會有一個 Daemonset Pod
? Pod 命名為隨機字串
? 根據節點特性自定義適合的標籤
? Daemonset 升級後
? v1.5 以前需手動刪除 Pod
? v1.6+ 有 rolling update 功能
? 應用場景
? 各節點的日誌收集
? 各節點服務探索 (非 K8S 的)

觀念念說明

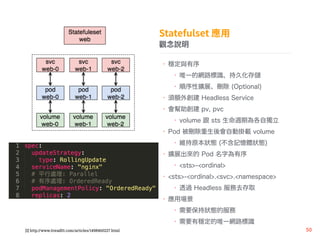

? 穩定與有序
? 唯一的網路標識、持久化存
? 順序性擴展、刪除 (Optional)
? 須額外創建 Headless Service
? 會幫助創建 pv, pvc
? volume 跟 sts 生命週期為各自獨立
? Pod 被刪除重生後會自動掛載 volume
? 維持原本狀態 (不含記憶體狀態)
? 擴展出來的 Pod 名字為有序
? <sts>-<ordinal>
? <sts>-<ordinal>.<svc>.<namespace>
? 透過 Headless 服務去存取
? 應用場景
? 需要保持狀態的服務
? 需要有穩定的唯一網路標識
[1] http://www.itread01.com/articles/1498460227.html

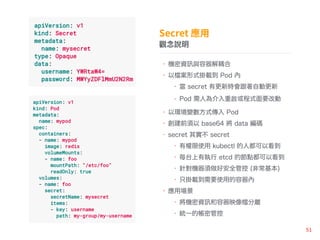

觀念念說明
? 機密資與容器解耦合
? 以案形式掛載到 Pod 內
? 當 secret 有更新時會跟著自動更新
? Pod 需人為介入重啟或程式面要改動
? 以環境變數方式傳入 Pod
? 創建前須以 base64 將 data 編碼
? secret 其實不 secret
? 有權限使用 kubectl 的人都可以看到
? 每台上有執行 etcd 的節點都可以看到
? 針對機器須做好安全管控 (非常基本)
? 只掛載到需要使用的容器內
? 應用場景
? 將機密資和容器映像分離
? 統一的帳密管控

觀念念說明

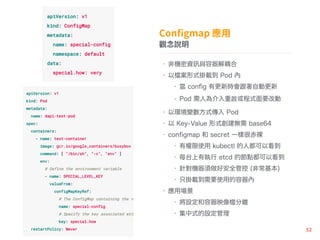

? 非機密資與容器解耦合
? 以案形式掛載到 Pod 內
? 當 con?g 有更新時會跟著自動更新
? Pod 需人為介入重啟或程式面要改動
? 以環境變數方式傳入 Pod
? 以 Key-Value 形式創建無需 base64
? con?gmap 和 secret 一樣很赤裸
? 有權限使用 kubectl 的人都可以看到
? 每台上有執行 etcd 的節點都可以看到
? 針對機器須做好安全管控 (非常基本)
? 只掛載到需要使用的容器內
? 應用場景
? 將設定和容器映像分離
? 集中式的設定管理

觀念念說明

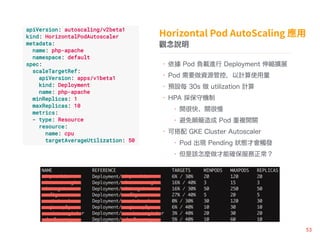

? 依據 Pod 負載進行 Deployment 伸縮擴展
? Pod 需要做資源管控，以計算使用量
? 預設每 30s 做 utilization 計算
? HPA 採保守機制
? 開很快、關很慢
? 避免顛簸造成 Pod 重複開關
? 可搭配 GKE Cluster Autoscaler
? Pod 出現 Pending 狀態才會觸發
? 但是該怎麼做才能確保服務正常？

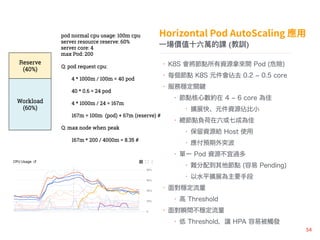

?一場價值?十六萬的課 (教訓)
? K8S 會將節點所有資源拿來開 Pod (危險)
? 每個節點 K8S 元件會佔去 0.2 0.5 core
? 服務穩定關
? 節點核心數約在 4 6 core 為佳
? 擴展快、元件資源佔比小
? 總節點負荷在六或七成為佳
? 保留資源給 Host 使用
? 應付預期外突波
? 單一 Pod 資源不宜過多
? 難分配到其他節點 (容易 Pending)
? 以水平擴展為主要手段
? 面對穩定流量
? 高 Threshold
? 面對瞬間不穩定流量
? 低 Threshold，讓 HPA 容易被觸發

觀念念說明

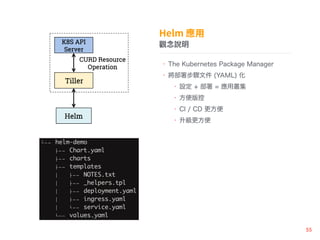

? The Kubernetes Package Manager
? 將部署步驟文件 (YAML) 化
? 設定 + 部署 = 應用叢集
? 方便版控
? CI / CD 更方便
? 升級更方便
