本文件是Vuforia AR应用设计的入门指南，涵盖了从准备工作到在Android手机发布测试的每个步骤。内容包括Unity AR项目的设置、创建Vuforia AR相机、导入特征数据库、添加AR识别图片以及动作模型的设置与测试。最后，它还提供了如何构建APK并将其上传到手机的方法。
Vuforia AR 應用程式設計入門
- 1. Vuforia AR 應用程式設計入門 Revised on April 7, 2021 ? 準備作業 ? Unity AR專案設定 ? 建立Vuforia AR Camera ? 滙入Vuforia辨識特徵資料庫 ? 加入AR辨識圖片 ? 設定AR動作模型 ? Android手機發佈測試

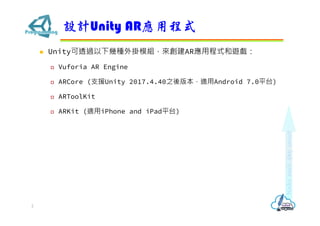

- 2. ? Unity可透過以下幾種外掛模組，來創建AR應用程式和遊戲： ? Vuforia AR Engine ? ARCore (支援Unity 2017.4.40之後版本，適用Android 7.0平台) ? ARToolKit ? ARKit (適用iPhone and iPad平台) 設計Unity AR應用程式 2

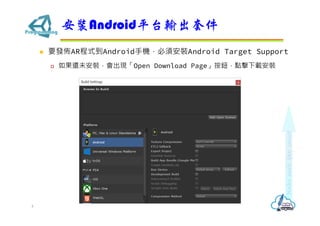

- 4. ? 要發佈AR程式到Android手機，必須安裝Android Target Support ? 如果還未安裝，會出現「Open Download Page」按鈕，點擊下載安裝 安裝Android平台輸出套件 4

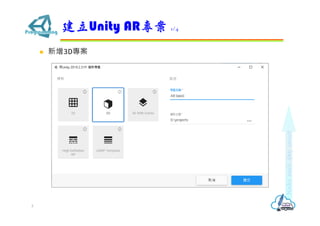

- 5. ? 新增3D專案 建立Unity AR專案 1/4 5

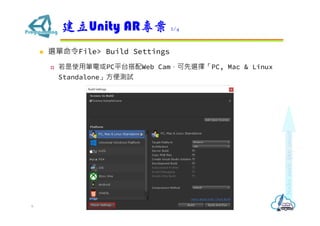

- 6. ? 選單命令File> Build Settings ? 若是使用筆電或PC平台搭配Web Cam，可先選擇「PC, Mac & Linux Standalone」方便測試 建立Unity AR專案 2/4 6

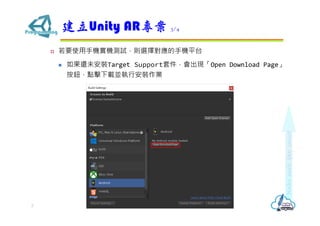

- 7. ? 若要使用手機實機測試，則選擇對應的手機平台 ? 如果還未安裝Target Support套件，會出現「Open Download Page」 按鈕，點擊下載並執行安裝作業 建立Unity AR專案 3/4 7

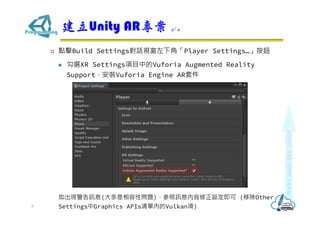

- 8. ? 點擊Build Settings對話視窗左下角「Player Settings…」按鈕 ? 勾選XR Settings項目中的Vuforia Augmented Reality Support，安裝Vuforia Engine AR套件 如出現警告訊息(大多是相容性問題)，參照訊息內容修正設定即可 (移除Other Settings中Graphics APIs清單內的Vulkan項) 建立Unity AR專案 4/4 8

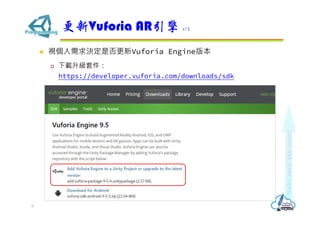

- 9. ? 視個人需求決定是否更新Vuforia Engine版本 ? 下載升級套件： https://developer.vuforia.com/downloads/sdk 更新Vuforia AR引擎 1/2 9

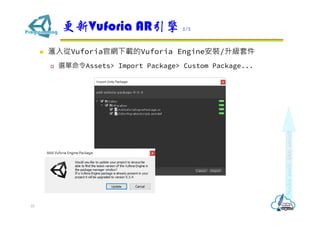

- 10. ? 滙入從Vuforia官網下載的Vuforia Engine安裝/升級套件 ? 選單命令Assets> Import Package> Custom Package... 更新Vuforia AR引擎 2/2 10

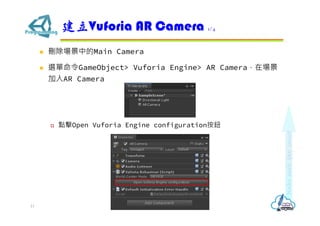

- 11. ? 刪除場景中的Main Camera ? 選單命令GameObject> Vuforia Engine> AR Camera，在場景 加入AR Camera ? 點擊Open Vuforia Engine configuration按鈕 建立Vuforia AR Camera 1/4 11

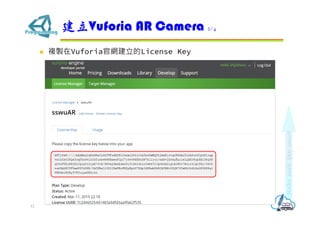

- 12. ? 複製在Vuforia官網建立的License Key 建立Vuforia AR Camera 2/4 12

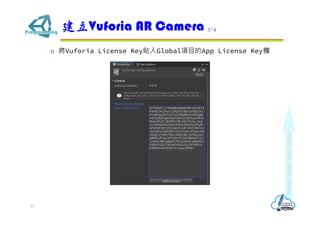

- 13. ? 將Vuforia License Key貼入Global項目的App License Key欄 建立Vuforia AR Camera 3/4 13

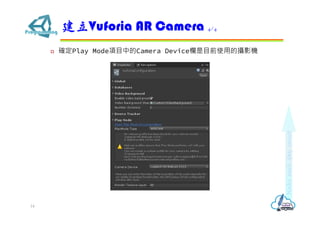

- 14. ? 確定Play Mode項目中的Camera Device欄是目前使用的攝影機 建立Vuforia AR Camera 4/4 14

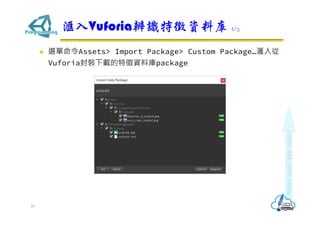

- 16. ? 選單命令Assets> Import Package> Custom Package…滙入從 Vuforia封裝下載的特徵資料庫package 滙入Vuforia辨識特徵資料庫 2/3 16

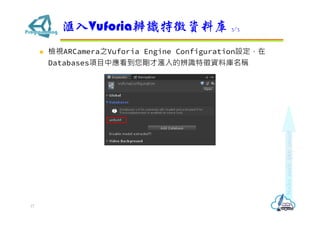

- 17. ? 檢視ARCamera之Vuforia Engine Configuration設定，在 Databases項目中應看到您剛才滙入的辨識特徵資料庫名稱 滙入Vuforia辨識特徵資料庫 3/3 17

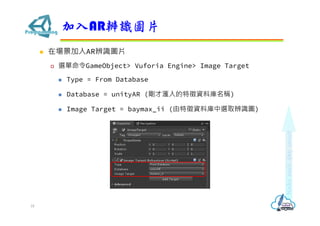

- 18. ? 在場景加入AR辨識圖片 ? 選單命令GameObject> Vuforia Engine> Image Target ? Type = From Database ? Database = unityAR (剛才滙入的特徵資料庫名稱) ? Image Target = baymax_ii (由特徵資料庫中選取辨識圖) 加入AR辨識圖片 18

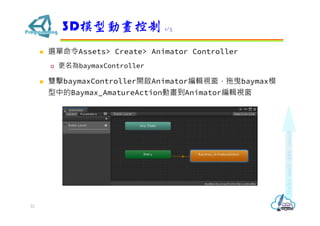

- 22. ? 選單命令Assets> Create> Animator Controller ? 更名為baymaxController ? 雙擊baymaxController開啟Animator編輯視窗，拖曳baymax模 型中的Baymax_AmatureAction動畫到Animator編輯視窗 3D模型動畫控制 1/3 22

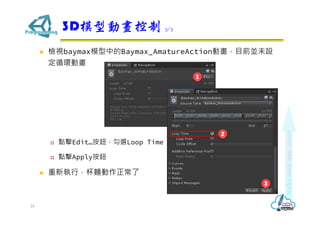

- 24. ? 檢視baymax模型中的Baymax_AmatureAction動畫，目前並未設 定循環動畫 ? 點擊Edit…按鈕，勾選Loop Time ? 點擊Apply按鈕 ? 重新執行，杯麵動作正常了 3D模型動畫控制 3/3 24

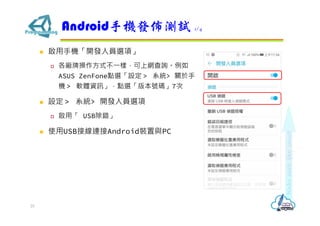

- 25. ? 啟用手機「開發人員選項」 ? 各廠牌操作方式不?樣，可上網查詢。例如 ASUS ZenFone點選「設定＞ 系統> 關於手 機＞ 軟體資訊」，點選「版本號碼」7次 ? 設定＞ 系統> 開發人員選項 ? 啟用「 USB除錯」 ? 使用USB接線連接Android裝置與PC Android手機發佈測試 1/4 25

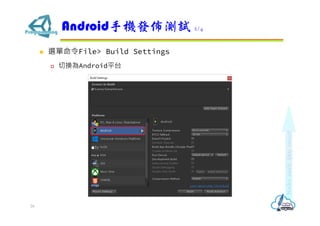

- 26. ? 選單命令File> Build Settings ? 切換為Android平台 Android手機發佈測試 2/4 26

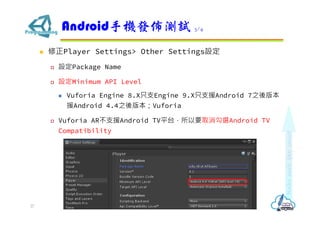

- 27. ? 修正Player Settings> Other Settings設定 ? 設定Package Name ? 設定Minimum API Level ? Vuforia Engine 8.X只支Engine 9.X只支援Android 7之後版本 援Android 4.4之後版本；Vuforia ? Vuforia AR不支援Android TV平台，所以要取消勾選Android TV Compatibility Android手機發佈測試 3/4 27

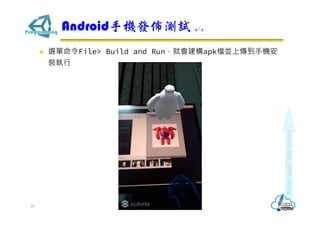

- 28. Android手機發佈測試 4/4 28 ? 選單命令File> Build and Run，就會建構apk檔並上傳到手機安 裝執行
