- 1. Vuforia AR 同時追踨多張辨識圖 Revised on April 14, 2021 ? Unity AR專案設定 ? 建立Vuforia AR Camera ? 滙入Vuforia特徵資料庫 ? 加入AR辨識圖 ? 設定AR物件 ? 同時追踨多張辨識圖 ? 解析DefaultTrackableEventHandler程 式框架
- 2. ? 新增3D專案，AR multitargets ? 選單命令File> Build Settings ? 使用筆電或PC搭配Web Cam，可先選擇「PC, Mac & Linux Standalone」 方便測試；要使用手機實機測試，則選擇對應的手機平台 設定Unity AR專案 1/3 2

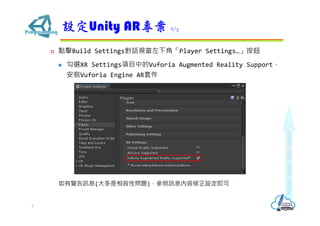

- 3. ? 點擊Build Settings對話視窗左下角「Player Settings…」按鈕 ? 勾選XR Settings項目中的Vuforia Augmented Reality Support， 安裝Vuforia Engine AR套件 如有警告訊息(大多是相容性問題)，參照訊息內容修正設定即可 設定Unity AR專案 2/3 3

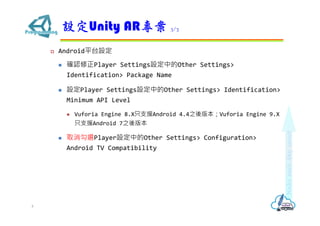

- 4. ? Android平台設定 ? 確認修正Player Settings設定中的Other Settings> Identification> Package Name ? 設定Player Settings設定中的Other Settings> Identification> Minimum API Level ? Vuforia Engine 8.X只支援Android 4.4之後版本；Vuforia Engine 9.X 只支援Android 7之後版本 ? 取消勾選Player設定中的Other Settings> Configuration> Android TV Compatibility 設定Unity AR專案 3/3 4

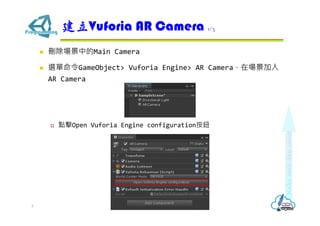

- 5. ? 刪除場景中的Main Camera ? 選單命令GameObject> Vuforia Engine> AR Camera，在場景加入 AR Camera ? 點擊Open Vuforia Engine configuration按鈕 建立Vuforia AR Camera 1/3 5

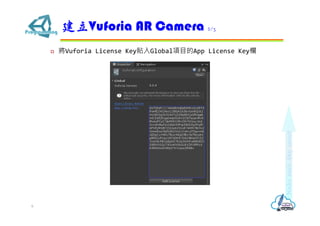

- 6. ? 將Vuforia License Key貼入Global項目的App License Key欄 建立Vuforia AR Camera 2/3 6

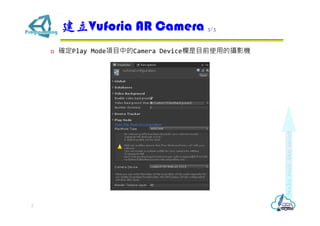

- 7. ? 確定Play Mode項目中的Camera Device欄是目前使用的攝影機 建立Vuforia AR Camera 3/3 7

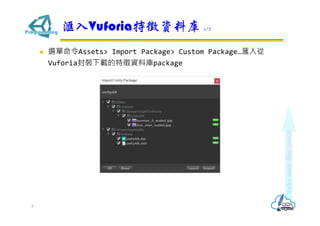

- 8. ? 選單命令Assets> Import Package> Custom Package…滙入從 Vuforia封裝下載的特徵資料庫package 滙入Vuforia特徵資料庫 1/2 8

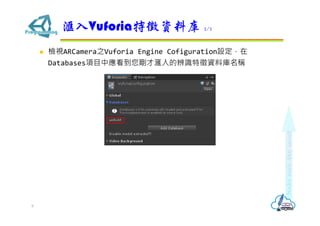

- 9. ? 檢視ARCamera之Vuforia Engine Cofiguration設定，在 Databases項目中應看到您剛才滙入的辨識特徵資料庫名稱 滙入Vuforia特徵資料庫 2/2 9

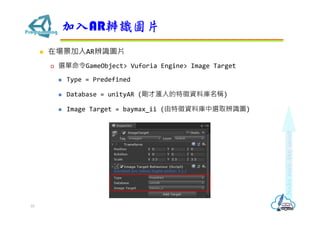

- 10. ? 在場景加入AR辨識圖片 ? 選單命令GameObject> Vuforia Engine> Image Target ? Type = Predefined ? Database = unityAR (剛才滙入的特徵資料庫名稱) ? Image Target = baymax_ii (由特徵資料庫中選取辨識圖) 加入AR辨識圖片 10

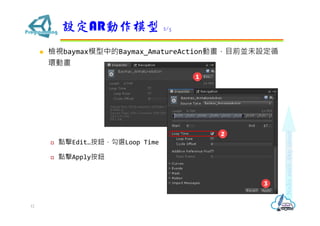

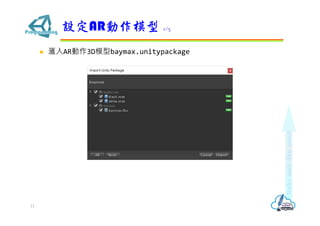

- 12. ? 檢視baymax模型中的Baymax_AmatureAction動畫，目前並未設定循 環動畫 ? 點擊Edit…按鈕，勾選Loop Time ? 點擊Apply按鈕 設定AR動作模型 2/5 12

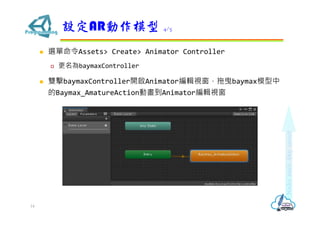

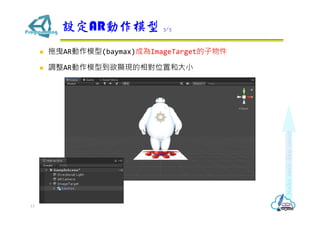

- 14. ? 選單命令Assets> Create> Animator Controller ? 更名為baymaxController ? 雙擊baymaxController開啟Animator編輯視窗，拖曳baymax模型中 的Baymax_AmatureAction動畫到Animator編輯視窗 設定AR動作模型 4/5 14

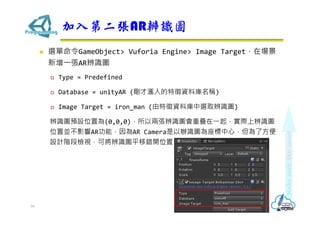

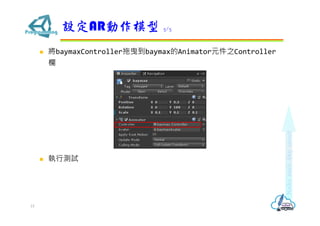

- 16. ? 選單命令GameObject> Vuforia Engine> Image Target，在場景 新增?張AR辨識圖 ? Type = Predefined ? Database = unityAR (剛才滙入的特徵資料庫名稱) ? Image Target = iron_man (由特徵資料庫中選取辨識圖) 辨識圖預設位置為(0,0,0)，所以兩張辨識圖會重疊在?起，實際上辨識圖 位置並不影響AR功能，因為AR Camera是以辦識圖為座標中心，但為了方便 設計階段檢視，可將辨識圖平移錯開位置 加入第二張AR辨識圖 16

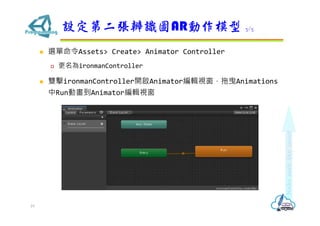

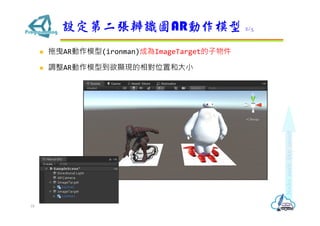

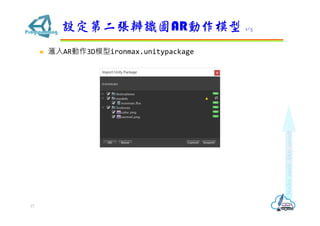

- 19. ? 選單命令Assets> Create> Animator Controller ? 更名為ironmanController ? 雙擊ironmanController開啟Animator編輯視窗，拖曳Animations 中Run動畫到Animator編輯視窗 設定第二張辨識圖AR動作模型 3/5 19

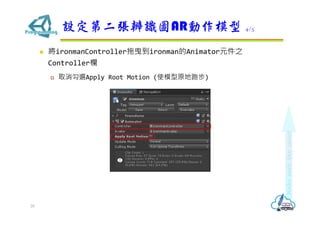

- 20. ? 將ironmanController拖曳到ironman的Animator元件之 Controller欄 ? 取消勾選Apply Root Motion (使模型原地跑步) 設定第二張辨識圖AR動作模型 4/5 20

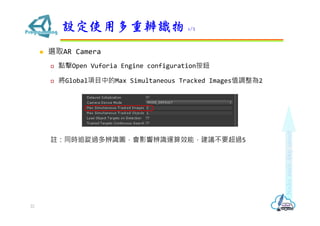

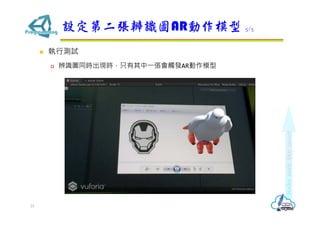

- 22. ? 選取AR Camera ? 點擊Open Vuforia Engine configuration按鈕 ? 將Global項目中的Max Simultaneous Tracked Images值調整為2 註：同時追踨過多辨識圖，會影響辨識運算效能，建議不要超過5 設定使用多重辨識物 1/2 22

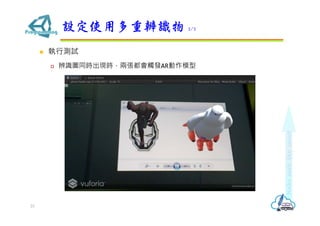

- 23. ? 執行測試 ? 辨識圖同時出現時，兩張都會觸發AR動作模型 設定使用多重辨識物 2/2 23

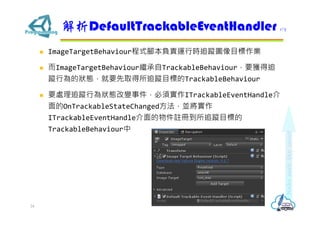

- 24. ? ImageTargetBehaviour程式腳本負責運行時追蹤圖像目標作業 ? 而ImageTargetBehaviour繼承自TrackableBehaviour，要獲得追 蹤行為的狀態，就要先取得所追蹤目標的TrackableBehaviour ? 要處理追蹤行為狀態改變事件，必須實作ITrackableEventHandle介 面的OnTrackableStateChanged方法，並將實作 ITrackableEventHandle介面的物件註冊到所追蹤目標的 TrackableBehaviour中 解析DefaultTrackableEventHandler 1/7 24

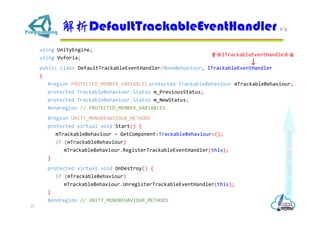

- 25. using UnityEngine; using Vuforia; public class DefaultTrackableEventHandler:MonoBehaviour, ITrackableEventHandler { #region PROTECTED_MEMBER_VARIABLES protected TrackableBehaviour mTrackableBehaviour; protected TrackableBehaviour.Status m_PreviousStatus; protected TrackableBehaviour.Status m_NewStatus; #endregion // PROTECTED_MEMBER_VARIABLES #region UNITY_MONOBEHAVIOUR_METHODS protected virtual void Start() { mTrackableBehaviour = GetComponent<TrackableBehaviour>(); if (mTrackableBehaviour) mTrackableBehaviour.RegisterTrackableEventHandler(this); } protected virtual void OnDestroy() { if (mTrackableBehaviour) mTrackableBehaviour.UnregisterTrackableEventHandler(this); } #endregion // UNITY_MONOBEHAVIOUR_METHODS 解析DefaultTrackableEventHandler 2/7 25 實作ITrackableEventHandle介面

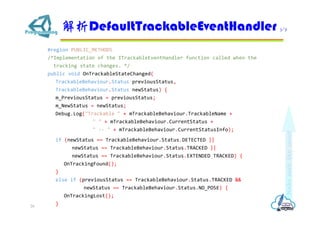

- 26. #region PUBLIC_METHODS /*Implementation of the ITrackableEventHandler function called when the tracking state changes. */ public void OnTrackableStateChanged( TrackableBehaviour.Status previousStatus, TrackableBehaviour.Status newStatus) { m_PreviousStatus = previousStatus; m_NewStatus = newStatus; Debug.Log("Trackable " + mTrackableBehaviour.TrackableName + " " + mTrackableBehaviour.CurrentStatus + " -- " + mTrackableBehaviour.CurrentStatusInfo); if (newStatus == TrackableBehaviour.Status.DETECTED || newStatus == TrackableBehaviour.Status.TRACKED || newStatus == TrackableBehaviour.Status.EXTENDED_TRACKED) { OnTrackingFound(); } else if (previousStatus == TrackableBehaviour.Status.TRACKED && newStatus == TrackableBehaviour.Status.NO_POSE) { OnTrackingLost(); } 解析DefaultTrackableEventHandler 3/7 26

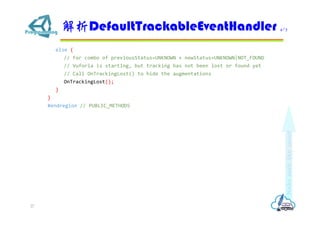

- 27. else { // For combo of previousStatus=UNKNOWN + newStatus=UNKNOWN|NOT_FOUND // Vuforia is starting, but tracking has not been lost or found yet // Call OnTrackingLost() to hide the augmentations OnTrackingLost(); } } #endregion // PUBLIC_METHODS 解析DefaultTrackableEventHandler 4/7 27

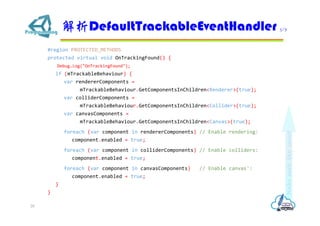

- 28. #region PROTECTED_METHODS protected virtual void OnTrackingFound() { Debug.Log("OnTrackingFound"); if (mTrackableBehaviour) { var rendererComponents = mTrackableBehaviour.GetComponentsInChildren<Renderer>(true); var colliderComponents = mTrackableBehaviour.GetComponentsInChildren<Collider>(true); var canvasComponents = mTrackableBehaviour.GetComponentsInChildren<Canvas>(true); foreach (var component in rendererComponents) // Enable rendering: component.enabled = true; foreach (var component in colliderComponents) // Enable colliders: component.enabled = true; foreach (var component in canvasComponents) // Enable canvas': component.enabled = true; } } 解析DefaultTrackableEventHandler 5/7 28

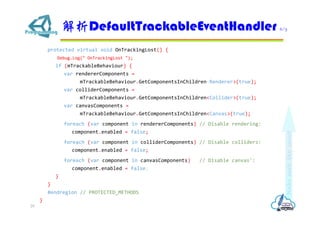

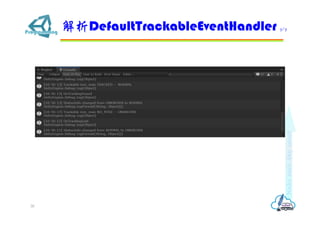

- 29. protected virtual void OnTrackingLost() { Debug.Log(" OnTrackingLost "); if (mTrackableBehaviour) { var rendererComponents = mTrackableBehaviour.GetComponentsInChildren<Renderer>(true); var colliderComponents = mTrackableBehaviour.GetComponentsInChildren<Collider>(true); var canvasComponents = mTrackableBehaviour.GetComponentsInChildren<Canvas>(true); foreach (var component in rendererComponents) // Disable rendering: component.enabled = false; foreach (var component in colliderComponents) // Disable colliders: component.enabled = false; foreach (var component in canvasComponents) // Disable canvas': component.enabled = false; } } #endregion // PROTECTED_METHODS } 解析DefaultTrackableEventHandler 6/7 29
