Wireless bridge
0 likes111 views
How to bridge between wireless and ethernet
![Bridgeにこだわらず、実装を探してみ
た
Y STAT TIME COMMAND
Ss 0:01 init [2]
-------------
Ss 0:00 /sbin/wpa_supplicant -s -B -P /var/run/wpa_supplicant.wlan0.pid -i wlan0 -D wext -C /var/run/wpa_s
S 0:00 [kworker/0:2]
Ss 0:00 dhclient -v -pf /run/dhclient.wlan0.pid -lf /var/lib/dhcp/dhclient.wlan0.leases wlan0
-------------
Ssl 0:03 /usr/sbin/parprouted wlan0 eth0
Ss 0:02 /usr/sbin/bcrelay -d -i eth0 -o wlan0
S 0:00 /usr/sbin/dhcp-helper -b wlan0 -i eth0
/0 R+ 0:00 ps ax](https://image.slidesharecdn.com/wireless-bridge-201025132657/85/Wireless-bridge-19-320.jpg)
Wireless bridge

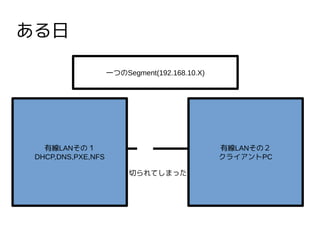

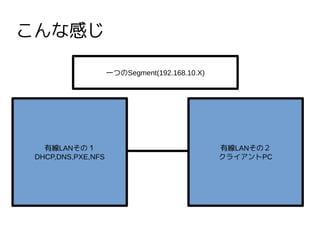

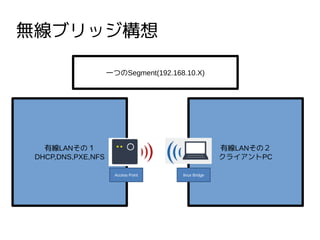

- 6. 無線ブリッジ構想 有線LANその１ DHCP,DNS,PXE,NFS 有線LANその２ クライアントPC 一つのSegment(192.168.10.X) Access Point linux Bridge
- 8. こんな風にしてみました x Bridge:MinnowBoard+Debian B Wireless子機：rt2800usbで認識 dge作成 tl addbr br0 tl addif br0 eth0 tl addif br0 wlan0 't add wlan0 to bridge br0: Operation not supp
- 9. wlanをbridgeできない idgeするためには、 のNIC宛、発のパケットを送受信する。 も。 Bridge NIC1 on PC1 NIC2 on PC2 mac1 mac2 wlan0 eth0
- 12. Dd-wrtで、やってみた D-Wrt は、ゲートウェイ、 LAN無線 アクセスポイントなどの 組み込みシステム用ファームウェアとして 開発されているLinuxディストリビューションの 一種である。

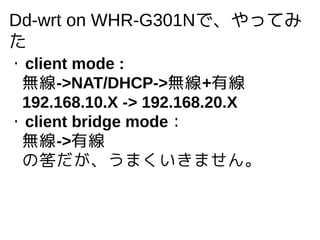

- 13. Dd-wrt on WHR-G301Nで、やってみ た ?client mode : 無線->NAT/DHCP->無線+有線 192.168.10.X -> 192.168.20.X ?client bridge mode： 無線->有線 の筈だが、うまくいきません。

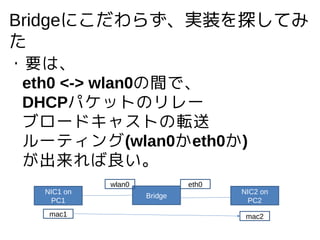

- 14. Bridgeにこだわらず、実装を探してみ た ?要は、 eth0 <-> wlan0の間で、 DHCPパケットのリレー ブロードキャストの転送 ルーティング(wlan0かeth0か) が出来れば良い。 Bridge NIC1 on PC1 NIC2 on PC2 mac1 mac2 wlan0 eth0

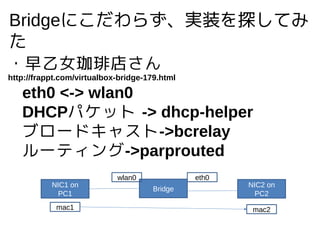

- 15. Bridgeにこだわらず、実装を探してみ た ?早乙女珈琲店さん http://frappt.com/virtualbox-bridge-179.html eth0 <-> wlan0 DHCPパケット -> dhcp-helper ブロードキャスト->bcrelay ルーティング->parprouted Bridge NIC1 on PC1 NIC2 on PC2 mac1 mac2 wlan0 eth0

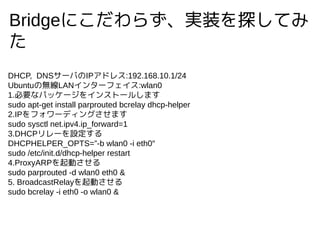

- 16. Bridgeにこだわらず、実装を探してみ た DHCP, DNSサーバのIPアドレス:192.168.10.1/24 Ubuntuの無線LANインターフェイス:wlan0 1.必要なパッケージをインストールします sudo apt-get install parprouted bcrelay dhcp-helper 2.IPをフォワーディングさせます sudo sysctl net.ipv4.ip_forward=1 3.DHCPリレーを設定する DHCPHELPER_OPTS=”-b wlan0 -i eth0″ sudo /etc/init.d/dhcp-helper restart 4.ProxyARPを起動させる sudo parprouted -d wlan0 eth0 & 5. BroadcastRelayを起動させる sudo bcrelay -i eth0 -o wlan0 &

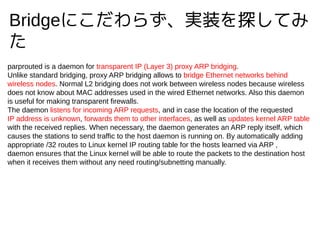

- 17. Bridgeにこだわらず、実装を探してみ た parprouted is a daemon for transparent IP (Layer 3) proxy ARP bridging. Unlike standard bridging, proxy ARP bridging allows to bridge Ethernet networks behind wireless nodes. Normal L2 bridging does not work between wireless nodes because wireless does not know about MAC addresses used in the wired Ethernet networks. Also this daemon is useful for making transparent firewalls. The daemon listens for incoming ARP requests, and in case the location of the requested IP address is unknown, forwards them to other interfaces, as well as updates kernel ARP table with the received replies. When necessary, the daemon generates an ARP reply itself, which causes the stations to send traffic to the host daemon is running on. By automatically adding appropriate /32 routes to Linux kernel IP routing table for the hosts learned via ARP , daemon ensures that the Linux kernel will be able to route the packets to the destination host when it receives them without any need routing/subnetting manually.

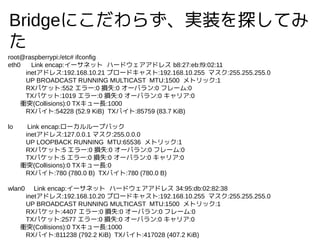

- 18. Bridgeにこだわらず、実装を探してみ た root@raspberrypi:/etc# ifconfig eth0 Link encap:イーサネット ハードウェアアドレス b8:27:eb:f9:02:11 inetアドレス:192.168.10.21 ブロードキャスト:192.168.10.255 マスク:255.255.255.0 UP BROADCAST RUNNING MULTICAST MTU:1500 メトリック:1 RXパケット:552 エラー:0 損失:0 オーバラン:0 フレーム:0 TXパケット:1019 エラー:0 損失:0 オーバラン:0 キャリア:0 衝突(Collisions):0 TXキュー長:1000 RXバイト:54228 (52.9 KiB) TXバイト:85759 (83.7 KiB) lo Link encap:ローカルループバック inetアドレス:127.0.0.1 マスク:255.0.0.0 UP LOOPBACK RUNNING MTU:65536 メトリック:1 RXパケット:5 エラー:0 損失:0 オーバラン:0 フレーム:0 TXパケット:5 エラー:0 損失:0 オーバラン:0 キャリア:0 衝突(Collisions):0 TXキュー長:0 RXバイト:780 (780.0 B) TXバイト:780 (780.0 B) wlan0 Link encap:イーサネット ハードウェアアドレス 34:95:db:02:82:38 inetアドレス:192.168.10.20 ブロードキャスト:192.168.10.255 マスク:255.255.255.0 UP BROADCAST RUNNING MULTICAST MTU:1500 メトリック:1 RXパケット:4407 エラー:0 損失:0 オーバラン:0 フレーム:0 TXパケット:2577 エラー:0 損失:0 オーバラン:0 キャリア:0 衝突(Collisions):0 TXキュー長:1000 RXバイト:811238 (792.2 KiB) TXバイト:417028 (407.2 KiB)

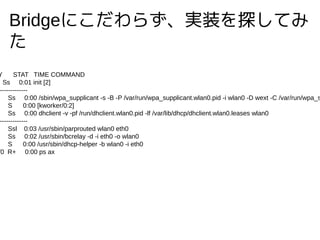

- 19. Bridgeにこだわらず、実装を探してみ た Y STAT TIME COMMAND Ss 0:01 init [2] ------------- Ss 0:00 /sbin/wpa_supplicant -s -B -P /var/run/wpa_supplicant.wlan0.pid -i wlan0 -D wext -C /var/run/wpa_s S 0:00 [kworker/0:2] Ss 0:00 dhclient -v -pf /run/dhclient.wlan0.pid -lf /var/lib/dhcp/dhclient.wlan0.leases wlan0 ------------- Ssl 0:03 /usr/sbin/parprouted wlan0 eth0 Ss 0:02 /usr/sbin/bcrelay -d -i eth0 -o wlan0 S 0:00 /usr/sbin/dhcp-helper -b wlan0 -i eth0 /0 R+ 0:00 ps ax

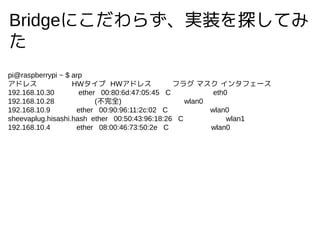

- 20. Bridgeにこだわらず、実装を探してみ た pi@raspberrypi ~ $ arp アドレス HWタイプ HWアドレス フラグ マスク インタフェース 192.168.10.30 ether 00:80:6d:47:05:45 C eth0 192.168.10.28 (不完全) wlan0 192.168.10.9 ether 00:90:96:11:2c:02 C wlan0 sheevaplug.hisashi.hash ether 00:50:43:96:18:26 C wlan1 192.168.10.4 ether 08:00:46:73:50:2e C wlan0

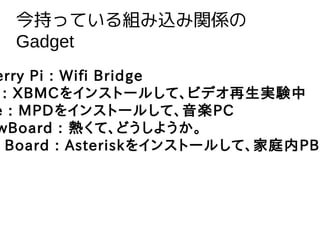

- 23. 今持っている組み込み関係の Gadget erry Pi : Wifi Bridge : XBMCをインストールして、ビデオ再生実験中 e : MPDをインストールして、音楽PC wBoard : 熱くて、どうしようか。 Board : Asteriskをインストールして、家庭内PBX
