Dokumen tersebut merupakan bahan ajar fisika kelas X SMA tentang konsep kelistrikan yang menerangkan hukum kedua Kirchhoff dan contoh soal penerapannya dalam menghitung besaran kuat arus listrik dalam rangkaian tertutup.
Hukum ii kirchoof

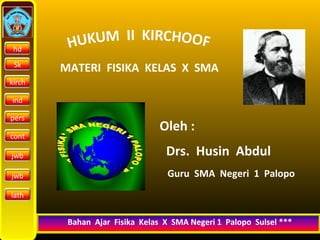

- 1. MATERI FISIKA KELAS X SMA Oleh : Drs. Husin Abdul Guru SMA Negeri 1 Palopo Bahan Ajar Fisika Kelas X SMA Negeri 1 PPaallooppoo SSuullsseell * hd Sk kirch ind pers cont jwb jwb lath

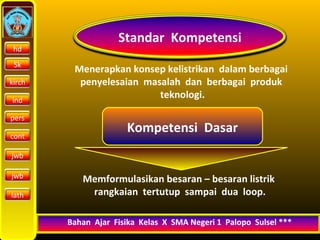

- 2. kirch 19/10/14 Standar Kompetensi Menerapkan konsep kelistrikan dalam berbagai penyelesaian masalah dan berbagai produk teknologi. Kompetensi Dasar Memformulasikan besaran besaran listrik rangkaian tertutup sampai dua loop. Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

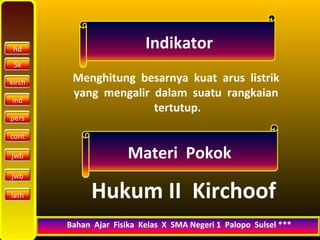

- 3. kirch 19/10/14 Indikator Menghitung besarnya kuat arus listrik yang mengalir dalam suatu rangkaian tertutup. Materi Pokok Hukum II Kirchoof Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

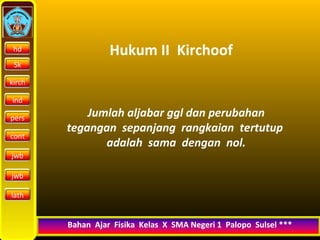

- 4. kirch 19/10/14 Hukum II Kirchoof Jumlah aljabar ggl dan perubahan tegangan sepanjang rangkaian tertutup adalah sama dengan nol. Bahan Ajar Fisika Kelas X SMA Negeri 1 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

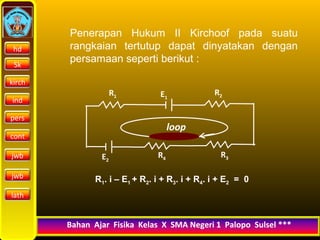

- 5. kirch 19/10/14 Penerapan Hukum II Kirchoof pada suatu rangkaian tertutup dapat dinyatakan dengan persamaan seperti berikut : R1 R2 E1 loop R3 R4 E2 R1. i E1 + R2. i + R3. i + R4. i + E2 = 0 Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

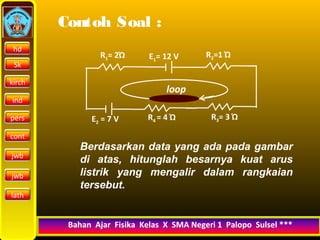

- 6. kirch 19/10/14 Contoh Soal : R1= 2 R2=1 E1= 12 V loop R3R = 3 4 = 4 E2 = 7 V Berdasarkan data yang ada pada gambar di atas, hitunglah besarnya kuat arus listrik yang mengalir dalam rangkaian tersebut. Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

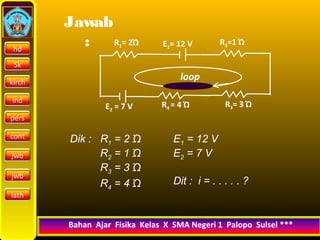

- 7. kirch 19/10/14 Jawab : R1= 2 R2=1 E2 = 7 V Dik : R1 = 2 R2 = 1 R3 = 3 R4 = 4 E1= 12 V loop R3R = 3 4 = 4 E1 = 12 V E2 = 7 V Dit : i = . . . . . ? Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

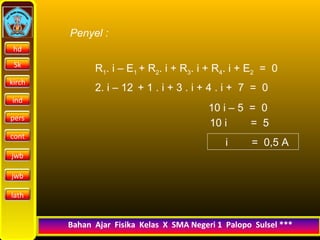

- 8. kirch 19/10/14 Penyel : R1. i E1 + R2. i + R3. i + R4. i + E2 = 0 2. i 12 + 1 . i + 3 . i + 4 . i + 7 = 0 10 i 5 = 0 10 i = 5 i = 0,5 A Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath

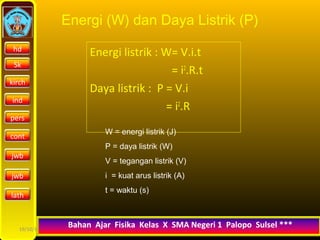

- 9. Energi (W) dan Daya Listrik (P) Energi listrik : W= V.i.t = i2.R.t Daya listrik : P = V.i = i2.R hd Sk kirch ind pers cont jwb jwb lath W = energi listrik (J) P = daya listrik (W) V = tegangan listrik (V) i = kuat arus listrik (A) t = waktu (s) 19/10/14 Bahan Ajar Fisika Kelas X SMA Negeri 11 PPaallooppoo SSuullsseell *

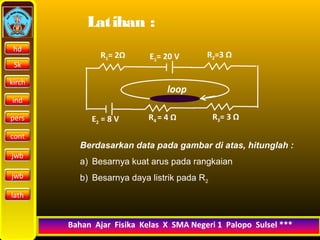

- 10. kirch 19/10/14 Latihan : R1= 2立 R2=3 立 E1= 20 V loop R R3= 3 立 4 = 4 立 E2 = 8 V Berdasarkan data pada gambar di atas, hitunglah : a) Besarnya kuat arus pada rangkaian b) Besarnya daya listrik pada R2 BBaahhaann AAjjaarr FFiissiikkaa KKeellaass XX SSMMAA NNeeggeerrii 11 PPaallooppoo SSuullsseell * hd Sk ind pers cont jwb jwb lath
