Dokumen ini adalah materi pembelajaran fisika kelas X di SMA Negeri 1 Palopo yang ditulis oleh Drs. Husin Abdul, berfokus pada konsep vektor, metode penjumlahan dan pengurangan vektor, serta cara analitis dalam menentukan resultan vektor. Terdapat penjelasan tentang melukiskan resultan vektor serta latihan soal untuk mengasah pemahaman siswa. Materi mencakup berbagai kompetensi dasar dan indikator untuk menerapkan konsep fisika dan pengukurannya.
Vektor
- 1. Materi Pembelajaran Fisika Kelas X SMA Negeri 1 Palopo Oleh : Drs. Husin Abdul VEKTOR Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo VEKTOR

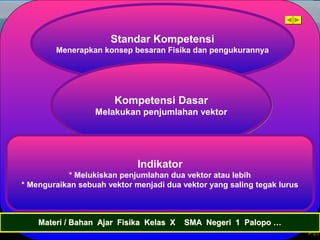

- 2. Standar Kompetensi Menerapkan konsep besaran Fisika dan pengukurannya Kompetensi Dasar Melakukan penjumlahan vektor Kompetensi Dasar Melakukan penjumlahan vektor Indikator * Melukiskan penjumlahan dua vektor atau lebih * Menguraikan sebuah vektor menjadi dua vektor yang saling tegak lurus Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo
- 3. Materi Pokok V E K T O R Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo

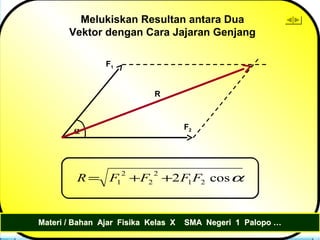

- 4. Melukiskan Resultan antara Dua Vektor dengan Cara Jajaran Genjang 留 F1 F2 R 留cos2 21 2 2 2 1 FFFFR ++= Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo

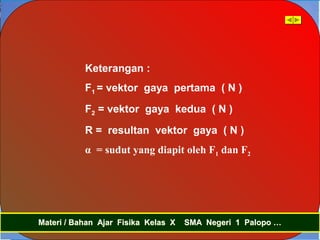

- 5. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Keterangan : F1 = vektor gaya pertama ( N ) F2 = vektor gaya kedua ( N ) R = resultan vektor gaya ( N ) 留 = sudut yang diapit oleh F1 dan F2

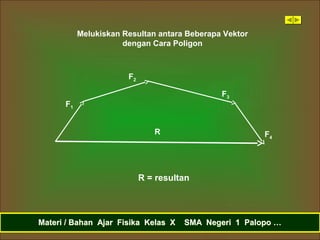

- 6. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Melukiskan Resultan antara Beberapa Vektor dengan Cara Poligon F1 F2 F3 F4 R R = resultan

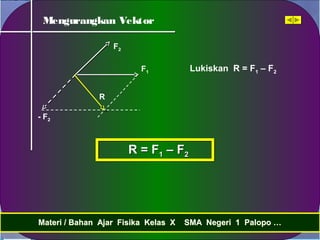

- 7. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Mengurangkan Vektor F1 F2 - F2 R Lukiskan R = F1 F2 R = F1 F2R = F1 F2

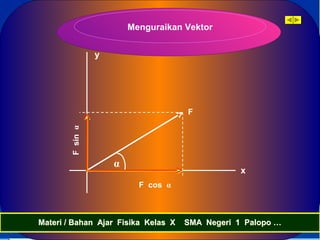

- 8. Menguraikan Vektor x y 留 F cos 留 Fsin留 F Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo

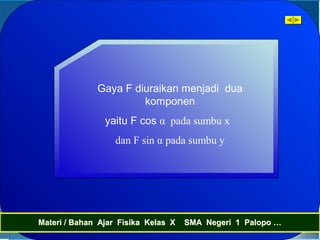

- 9. Gaya F diuraikan menjadi dua komponen yaitu F cos 留 pada sumbu x dan F sin 留 pada sumbu y Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo

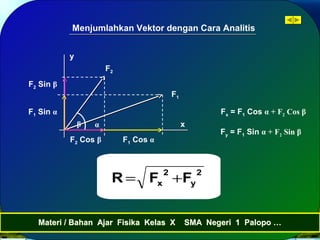

- 10. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Menjumlahkan Vektor dengan Cara Analitis F1 F2 留硫 F1 Cos 留F2 Cos 硫 F1 Sin 留 F2 Sin 硫 Fx = F1 Cos 留 + F2 Cos 硫 Fy = F1 Sin 留 + F2 Sin 硫 x y 2 y 2 x FFR +=

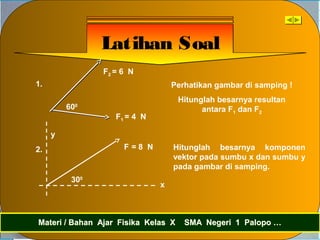

- 11. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Latihan SoalLatihan Soal F2 = 6 N F1 = 4 N Perhatikan gambar di samping ! Hitunglah besarnya resultan antara F1 dan F2 1. 2. 300 600 F = 8 N x y Hitunglah besarnya komponen vektor pada sumbu x dan sumbu y pada gambar di samping.

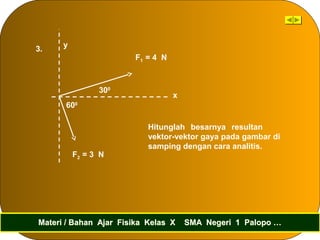

- 12. Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo Materi / Bahan Ajar Fisika Kelas X SMA Negeri 1 Palopo 3. 300 F1 = 4 N x y Hitunglah besarnya resultan vektor-vektor gaya pada gambar di samping dengan cara analitis. 600 F2 = 3 N
