100230
10

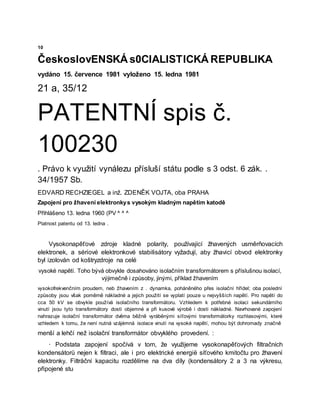

eskoslovENSK s0CIALISTICK REPUBLIKA
vyd叩no 15. ervence 1981 vylo転eno 15. ledna 1981
21 a, 35/12
PATENTN spis .
100230
. Pr叩vo k vyu転it鱈 vyn叩lezu p鱈slu邸鱈 st叩tu podle s 3 odst. 6 z叩k. .
34/1957 Sb.
EDVARD RECHZIEGEL a in転. ZDENK VOJTA, oba PRAHA
Zapojen鱈 pro 転haven鱈 elektronkys vysok箪m kladn箪m napt鱈m katod
Pihl叩邸eno 13. ledna 1960 (PV ^ ^ ^
Platnost patentu od 13. ledna .
Vysokonap泥ov辿 zdroje kladn辿 polarity, pou転鱈vaj鱈c鱈 転haven箪ch usmrovac鱈ch
elektronek, a s辿riov辿 elektronkov辿 stabilis叩tory vy転aduj鱈, aby 転havic鱈 obvod elektronky
byl izolov叩n od ko邸tryzdroje na cel辿
vysok辿 napt鱈. Toho b箪v叩 obvykle dosahov叩no isolan鱈m transform叩torem s p鱈slu邸nou isolac鱈,
v箪jimen i zp哲soby, jin箪mi, p鱈klad 転haven鱈m
vysokofrekvenn鱈m proudem, neb 転haven鱈m z . dynamka, poh叩nn辿ho pes isolan鱈 h鱈del; oba posledn鱈
zp哲soby jsou v邸ak pomrn n叩kladn辿 a jejich pou転it鱈 se vyplat鱈 pouze u nejvy邸邸鱈ch napt鱈. Pro napt鱈 do
cca 50 kV se obvykle pou転鱈v叩 isolan鱈ho transform叩toru. Vzhledem k potebn辿 isolaci sekund叩rn鱈ho
vinut鱈 jsou tyto transform叩tory dosti objemn辿 a pi kusov辿 v箪rob i dosti n叩kladn辿. Navrhovan辿 zapojen鱈
nahrazuje isolan鱈 transform叩tor dvma b転n vyr叩bn箪mi s鱈泥ov箪mi transform叩torky rozhlasov箪mi, kter辿
vzhledem k tomu, 転e nen鱈 nutn叩 vz叩jmn叩 isolace vinut鱈 na vysok辿 napt鱈, mohou b箪t dohromady znan
men邸鱈 a leh鱈 ne転 isolan鱈 transform叩tor obvykl辿ho proveden鱈. :
揃 Podstata zapojen鱈 spo鱈v叩 v tom, 転e vyu転ijeme vysokonap泥ov箪ch filtran鱈ch
kondens叩tor哲 nejen k filtraci, ale i pro elektrick辿 energi谷 s鱈泥ov辿ho kmitotu pro 転haven鱈
elektronky. Filtr奪n鱈 kapacitu rozdl鱈me na dva d鱈ly (kondens叩tory 2 a 3 na v箪kresu,
pipojen辿 stu

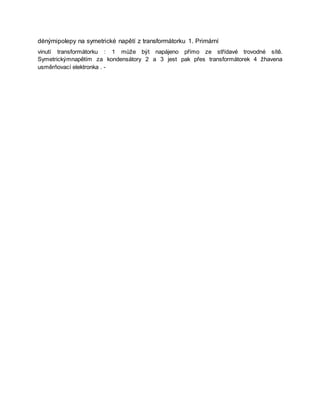

dn箪mipolepy na symetrick辿 napt鱈 z transform叩torku 1. Prim叩rn鱈
vinut鱈 transform叩torku : 1 m哲転e b箪t nap叩jeno p鱈mo ze st鱈dav辿 trovodn辿 s鱈t.
Symetrick箪mnapt鱈m za kondens叩tory 2 a 3 jest pak pes transform叩torek 4 転havena
usmrovac鱈 elektronka . -
100230

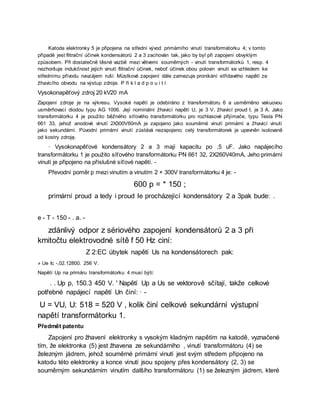

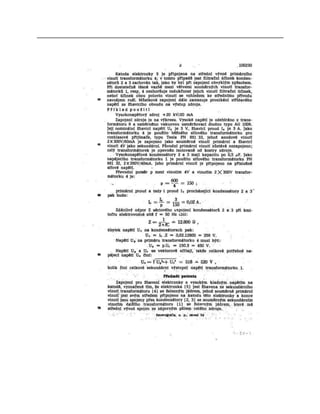

Katoda elektronky 5 je pipojena na stedn鱈 v箪vod prim叩rn鱈ho vinut鱈 transform叩torku 4; v tomto
p鱈pad jest filtran鱈 炭inek kondens叩tor哲 2 a 3 zachov叩n tak, jako by byl pi zapojen鱈 obvykl箪m
zp哲sobem. Pi dostaten tsn辿 vazb mezi vtvemi soumrn箪ch - vinut鱈 transform叩tork哲 1, resp. 4
nezhor邸uje induknost jejich vinut鱈 filtran鱈 炭inek, nebo泥 炭inek obou polovin vinut鱈 se vzhledem ke
stedn鱈mu p鱈vodu navz叩jem ru邸鱈. M哲stkov辿 zapojen鱈 d叩le zamezuje pronik叩n鱈 st鱈dav辿ho napt鱈 ze
転havic鱈ho obvodu na v箪stup zdroje. P 鱈 k l a d p o u i t 鱈
Vysokonap泥ov箪 zdroj 20 kV20 mA

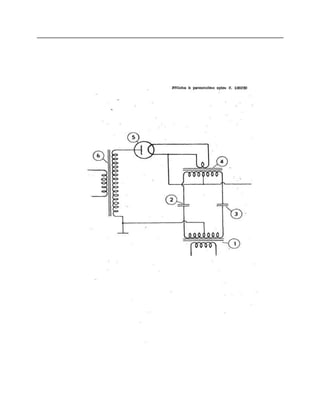

Zapojen鱈 zdroje je na v箪kresu. Vysok辿 napt鱈 je odeb鱈r叩no z transform叩toru 6 a usmrnno vakuovou
usmrovac鱈 diodou typu AG 1006. Jej鱈 nomin叩ln鱈 転havic鱈 napt鱈 U, je 3 V, 転havic鱈 proud I, je 3 A. Jako
transform叩torku 4 je pou転ito b転n辿ho s鱈泥ov辿ho transform叩torku pro rozhlasov辿 pij鱈mae, typu Tesla PN
661 33, jeho転 anodov辿 vinut鱈 2X300V60mA je zapojeno jako soumrn辿 vinut鱈 prim叩rn鱈 a 転havic鱈 vinut鱈
jako sekund叩rn鱈. P哲vodn鱈 prim叩rn鱈 vinut鱈 z哲st叩v叩 nezapojeno; cel箪 transform叩torek je upevnn isolovan
od kostry zdroj.
揃 Vysokonap泥ov辿 kondens叩tory 2 a 3 maj鱈 kapacitu po ,5 uF. Jako nap叩jec鱈ho
transform叩torku 1 je pou転ito s鱈泥ov辿ho transform叩torku PN 661 32, 2X260V40mA, Jeho prim叩rn鱈
vinut鱈 je pipojeno na p鱈slu邸n辿 s鱈泥ov辿 napt鱈. -
Pevodn鱈 pomr p mezi vinut鱈m a vinut鱈m 2  300V transform叩torku 4 je: -
600 p = * 150 ;
prim叩rn鱈 proud a tedy i proud Ie proch叩zej鱈c鱈 kondens叩tory 2 a 3pak bude: .
e - T - 150 - . a. -
zd叩nliv箪 odpor z s辿riov辿ho zapojen鱈 kondens叩tor哲 2 a 3 pi
kmitotu elektrovodn辿 s鱈t f 50 Hz cin鱈:
Z 2:EC 炭bytek napt鱈 Us na kondens叩torech pak:
損 Ue Ic -,02.12800. 256 V.
Napt鱈 Up na prim叩ru transform叩torku 4 mus鱈 b箪ti:
. . Up p, 150.3 450 V. ' Napt鱈 Up a Us se vektorov s鱈taj鱈, tak転e celkov辿
potebn辿 nap叩jec鱈 napt鱈 Un in鱈: 揃 -
U = VU, U: 518 = 520 V , kolik in鱈 celkov辿 sekund叩rn鱈 v箪stupn鱈
napt鱈 transform叩torku 1.
Pedmt patentu
Zapojen鱈 pro 転haven鱈 elektronky s vysok箪m kladn箪m napt鱈m na katod, vyznaen辿
t鱈m, 転e elektronka (5) jest 転havena ze sekund叩rn鱈ho , vinut鱈 transform叩toru (4) se
転elezn箪m j叩drem, jeho転 soumrn辿 prim叩rn鱈 vinut鱈 jest sv箪m stedem pipojeno na
katodu t辿to elektronky a konce vinut鱈 jsou spojeny pes kondens叩tory (2, 3) se
soumrn箪m sekund叩rn鱈m vinut鱈m dal邸鱈ho transform叩toru (1) se 転elezn箪m j叩drem, kter辿

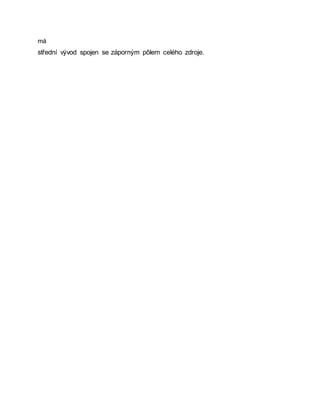

m叩
stedn鱈 v箪vod spojen se z叩porn箪m p担lem cel辿ho zdroje.
100230

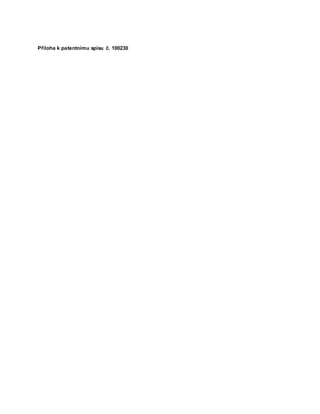

P鱈loha k patentn鱈mu spisu . 100230
