Dokumen tersebut merangkum metode seismik refraksi untuk eksplorasi geofisika, meliputi pendahuluan tentang prinsip dasar metode ini, alat dan prosedur akuisisi data, teknik pengolahan data seperti picking first break dan analisis kecepatan, serta contoh hasil modeling dari 10 line survei yang diambil.
Pengolahan Data Refraksi KARSAM 2012
- 1. Metoda Seismik Refraksi| 253 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 3.5 Metoda Seismik Refraksi 3.5.1 Pendahuluan Metode seismik refraksi merupakan metode geofisika eksplorasi yang digolongkan sebagai metode aktif karena sumbernya menggunakan alat atau bahan yang aktif seperti contohnya palu, dinamit, dll. Setelah itu terjadi pergerakan tanah akibat getaran gelombang. Gelombang-gelombang ini akan dipancarkan ke segala arah dan akan mengalami pemantulan dan pembiasan akibat terdapatnya perbedaan kecepatan tanah. Pergerakan tanah akibat gelombang akan direkam oleh geofon sebagai fungsi waktu. Seismik refraksi dihitung berdasarkan waktu jalar gelombang pada tanah/batuan dari posisi sumber ke penerima pada berbagai jarak tertentu. Pada metode ini, gelombang yang terjadi setelah gangguan pertama (first break) diabaikan, sehingga sebenarnya hanya data first break saja yang dibutuhkan. Parameter jarak (offset) dan waktu jalar dihubungkan oleh cepat rambat gelombang dalam medium. Kecepatan tersebut dikontrol oleh sekelompok konstanta fisis yang ada di dalam material dan dikenal sebagai parameter elastisitas batuan. Gambar 3.5.1-1 Geometri Seismik refraksi

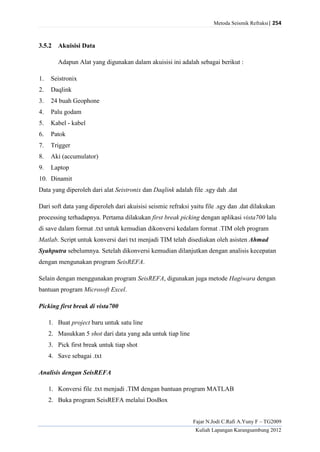

- 2. Metoda Seismik Refraksi| 254 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 3.5.2 Akuisisi Data Adapun Alat yang digunakan dalam akuisisi ini adalah sebagai berikut : 1. Seistronix 2. Daqlink 3. 24 buah Geophone 4. Palu godam 5. Kabel - kabel 6. Patok 7. Trigger 8. Aki (accumulator) 9. Laptop 10. Dinamit Data yang diperoleh dari alat Seistronix dan Daqlink adalah file .sgy dah .dat Dari soft data yang diperoleh dari akuisisi seismic refraksi yaitu file .sgy dan .dat dilakukan processing terhadapnya. Pertama dilakukan first break picking dengan aplikasi vista700 lalu di save dalam format .txt untuk kemudian dikonversi kedalam format .TIM oleh program Matlab. Script untuk konversi dari txt menjadi TIM telah disediakan oleh asisten Ahmad Syahputra sebelumnya. Setelah dikonversi kemudian dilanjutkan dengan analisis kecepatan dengan mengunakan program SeisREFA. Selain dengan menggunakan program SeisREFA, digunakan juga metode Hagiwara dengan bantuan program Microsoft Excel. Picking first break di vista700 1. Buat project baru untuk satu line 2. Masukkan 5 shot dari data yang ada untuk tiap line 3. Pick first break untuk tiap shot 4. Save sebagai .txt Analisis dengan SeisREFA 1. Konversi file .txt menjadi .TIM dengan bantuan program MATLAB 2. Buka program SeisREFA melalui DosBox

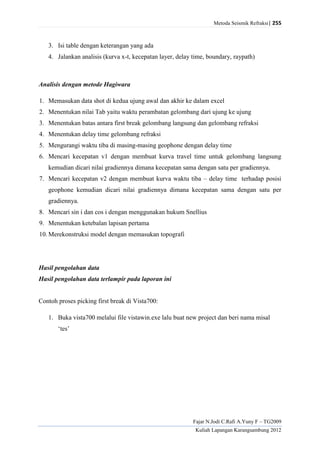

- 3. Metoda Seismik Refraksi| 255 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 3. Isi table dengan keterangan yang ada 4. Jalankan analisis (kurva x-t, kecepatan layer, delay time, boundary, raypath) Analisis dengan metode Hagiwara 1. Memasukan data shot di kedua ujung awal dan akhir ke dalam excel 2. Menentukan nilai Tab yaitu waktu perambatan gelombang dari ujung ke ujung 3. Menentukan batas antara first break gelombang langsung dan gelombang refraksi 4. Menentukan delay time gelombang refraksi 5. Mengurangi waktu tiba di masing-masing geophone dengan delay time 6. Mencari kecepatan v1 dengan membuat kurva travel time untuk gelombang langsung kemudian dicari nilai gradiennya dimana kecepatan sama dengan satu per gradiennya. 7. Mencari kecepatan v2 dengan membuat kurva waktu tiba delay time terhadap posisi geophone kemudian dicari nilai gradiennya dimana kecepatan sama dengan satu per gradiennya. 8. Mencari sin i dan cos i dengan menggunakan hukum Snellius 9. Menentukan ketebalan lapisan pertama 10. Merekonstruksi model dengan memasukan topografi Hasil pengolahan data Hasil pengolahan data terlampir pada laporan ini Contoh proses picking first break di Vista700: 1. Buka vista700 melalui file vistawin.exe lalu buat new project dan beri nama misal tes

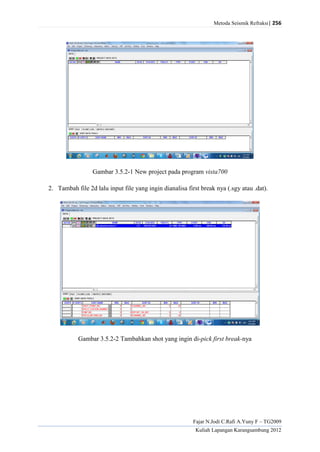

- 4. Metoda Seismik Refraksi| 256 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Gambar 3.5.2-1 New project pada program vista700 2. Tambah file 2d lalu input file yang ingin dianalisa first break nya (.sgy atau .dat). Gambar 3.5.2-2 Tambahkan shot yang ingin di-pick first break-nya

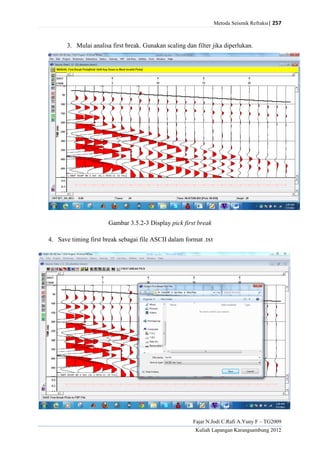

- 5. Metoda Seismik Refraksi| 257 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 3. Mulai analisa first break. Gunakan scaling dan filter jika diperlukan. Gambar 3.5.2-3 Display pick first break 4. Save timing first break sebagai file ASCII dalam format .txt

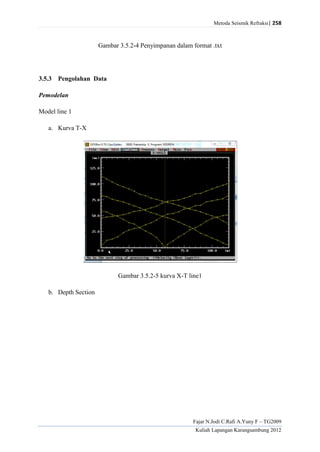

- 6. Metoda Seismik Refraksi| 258 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Gambar 3.5.2-4 Penyimpanan dalam format .txt 3.5.3 Pengolahan Data Pemodelan Model line 1 a. Kurva T-X Gambar 3.5.2-5 kurva X-T line1 b. Depth Section

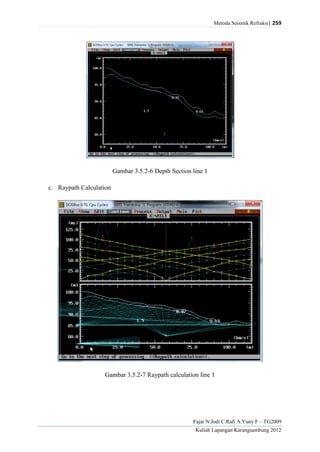

- 7. Metoda Seismik Refraksi| 259 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Gambar 3.5.2-6 Depth Section line 1 c. Raypath Calculation Gambar 3.5.2-7 Raypath calculation line 1

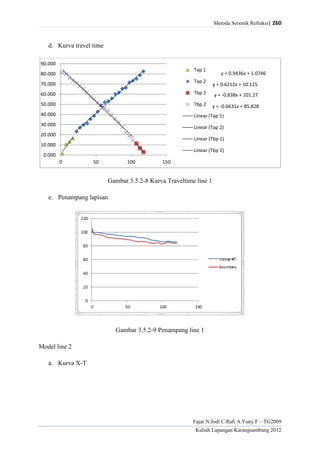

- 8. Metoda Seismik Refraksi| 260 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva travel time Gambar 3.5.2-8 Kurva Traveltime line 1 e. Penampang lapisan Gambar 3.5.2-9 Penampang line 1 Model line 2 a. Kurva X-T y = 0.9436x + 1.0746 y = 0.6212x + 10.115 y = -0.838x + 101.27 y = -0.6631x + 85.828 0.000 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 90.000 0 50 100 150 Tap 1 Tap 2 Tbp 1 Tbp 2 Linear (Tap 1) Linear (Tap 2) Linear (Tbp 1) Linear (Tbp 2)

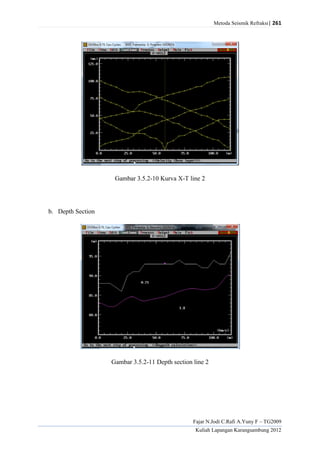

- 9. Metoda Seismik Refraksi| 261 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Gambar 3.5.2-10 Kurva X-T line 2 b. Depth Section Gambar 3.5.2-11 Depth section line 2

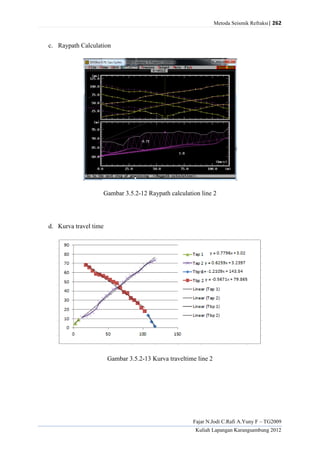

- 10. Metoda Seismik Refraksi| 262 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath Calculation Gambar 3.5.2-12 Raypath calculation line 2 d. Kurva travel time Gambar 3.5.2-13 Kurva traveltime line 2

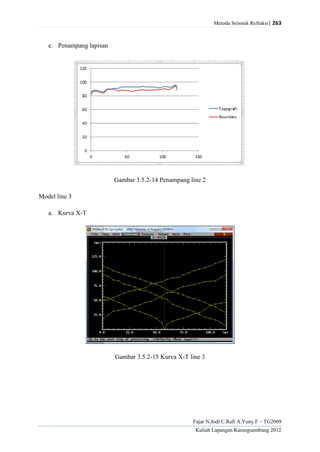

- 11. Metoda Seismik Refraksi| 263 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-14 Penampang line 2 Model line 3 a. Kurva X-T Gambar 3.5.2-15 Kurva X-T line 3

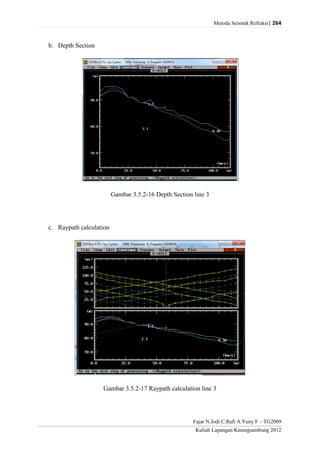

- 12. Metoda Seismik Refraksi| 264 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-16 Depth Section line 3 c. Raypath calculation Gambar 3.5.2-17 Raypath calculation line 3

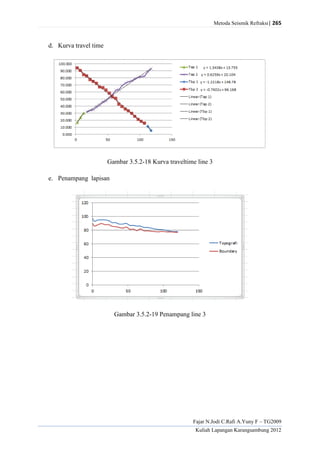

- 13. Metoda Seismik Refraksi| 265 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva travel time Gambar 3.5.2-18 Kurva traveltime line 3 e. Penampang lapisan Gambar 3.5.2-19 Penampang line 3

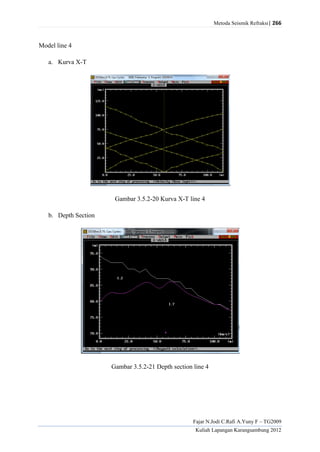

- 14. Metoda Seismik Refraksi| 266 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Model line 4 a. Kurva X-T Gambar 3.5.2-20 Kurva X-T line 4 b. Depth Section Gambar 3.5.2-21 Depth section line 4

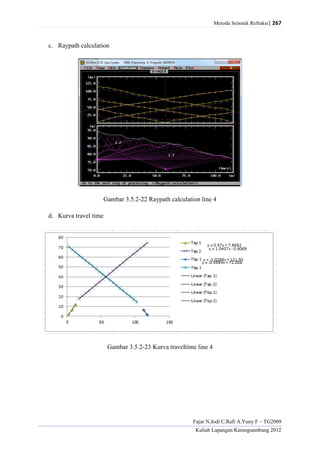

- 15. Metoda Seismik Refraksi| 267 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath calculation Gambar 3.5.2-22 Raypath calculation line 4 d. Kurva travel time Gambar 3.5.2-23 Kurva traveltime line 4

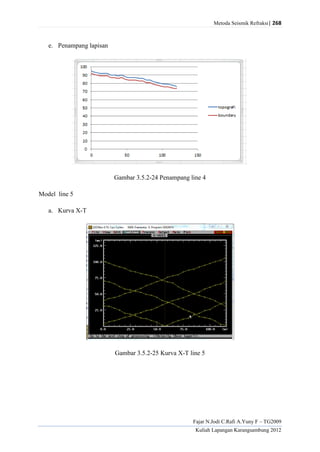

- 16. Metoda Seismik Refraksi| 268 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-24 Penampang line 4 Model line 5 a. Kurva X-T Gambar 3.5.2-25 Kurva X-T line 5

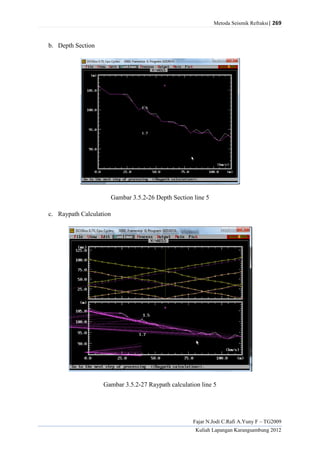

- 17. Metoda Seismik Refraksi| 269 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-26 Depth Section line 5 c. Raypath Calculation Gambar 3.5.2-27 Raypath calculation line 5

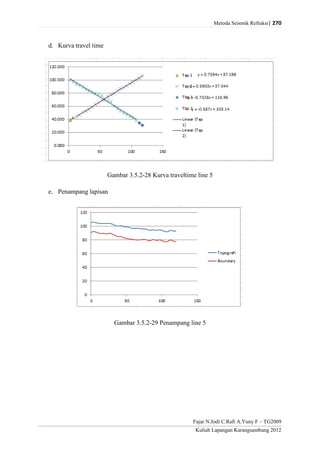

- 18. Metoda Seismik Refraksi| 270 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva travel time Gambar 3.5.2-28 Kurva traveltime line 5 e. Penampang lapisan Gambar 3.5.2-29 Penampang line 5

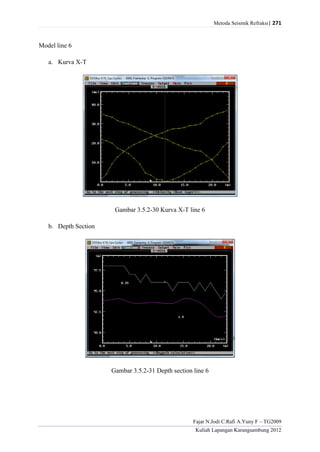

- 19. Metoda Seismik Refraksi| 271 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Model line 6 a. Kurva X-T Gambar 3.5.2-30 Kurva X-T line 6 b. Depth Section Gambar 3.5.2-31 Depth section line 6

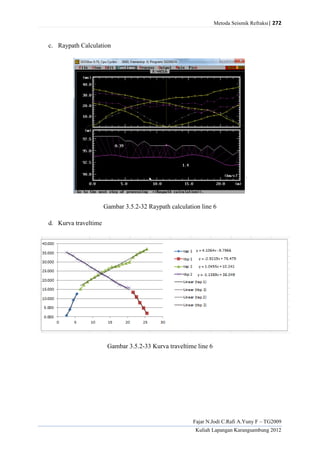

- 20. Metoda Seismik Refraksi| 272 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath Calculation Gambar 3.5.2-32 Raypath calculation line 6 d. Kurva traveltime Gambar 3.5.2-33 Kurva traveltime line 6

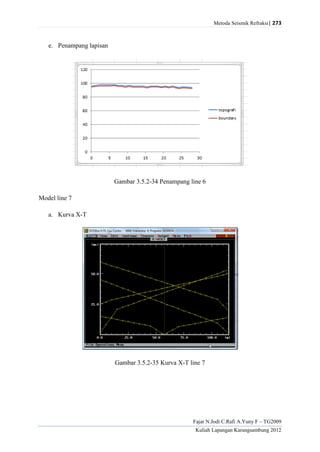

- 21. Metoda Seismik Refraksi| 273 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-34 Penampang line 6 Model line 7 a. Kurva X-T Gambar 3.5.2-35 Kurva X-T line 7

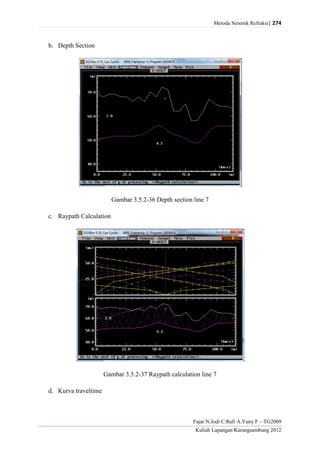

- 22. Metoda Seismik Refraksi| 274 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-36 Depth section line 7 c. Raypath Calculation Gambar 3.5.2-37 Raypath calculation line 7 d. Kurva traveltime

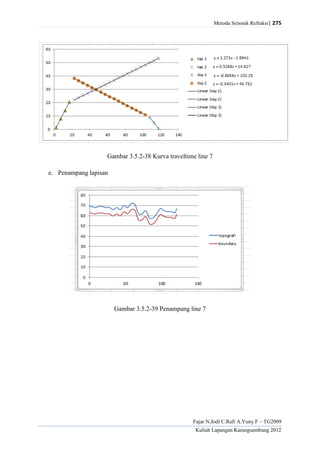

- 23. Metoda Seismik Refraksi| 275 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Gambar 3.5.2-38 Kurva traveltime line 7 e. Penampang lapisan Gambar 3.5.2-39 Penampang line 7

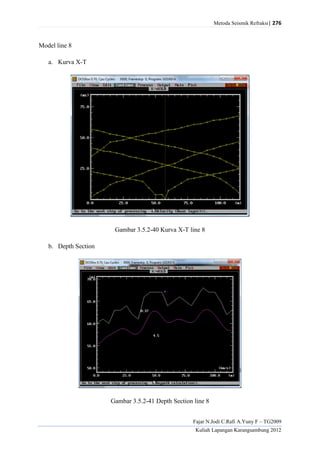

- 24. Metoda Seismik Refraksi| 276 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Model line 8 a. Kurva X-T Gambar 3.5.2-40 Kurva X-T line 8 b. Depth Section Gambar 3.5.2-41 Depth Section line 8

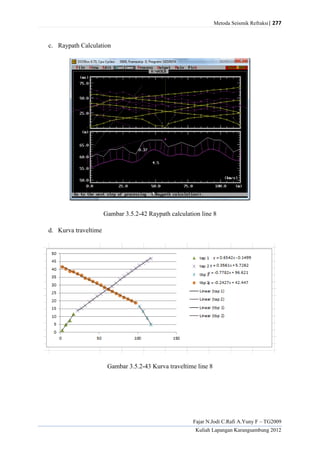

- 25. Metoda Seismik Refraksi| 277 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath Calculation Gambar 3.5.2-42 Raypath calculation line 8 d. Kurva traveltime Gambar 3.5.2-43 Kurva traveltime line 8

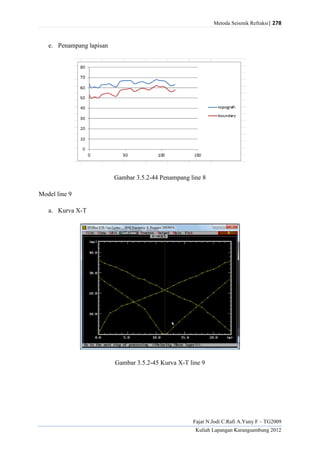

- 26. Metoda Seismik Refraksi| 278 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-44 Penampang line 8 Model line 9 a. Kurva X-T Gambar 3.5.2-45 Kurva X-T line 9

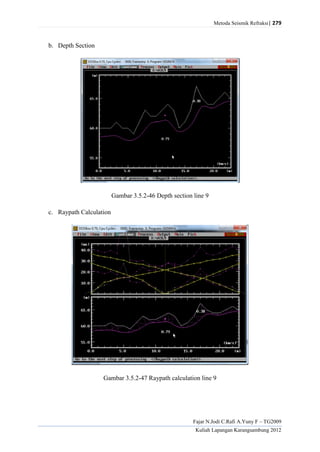

- 27. Metoda Seismik Refraksi| 279 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-46 Depth section line 9 c. Raypath Calculation Gambar 3.5.2-47 Raypath calculation line 9

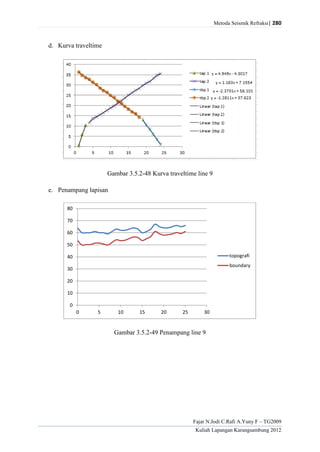

- 28. Metoda Seismik Refraksi| 280 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva traveltime Gambar 3.5.2-48 Kurva traveltime line 9 e. Penampang lapisan Gambar 3.5.2-49 Penampang line 9 0 10 20 30 40 50 60 70 80 0 5 10 15 20 25 30 topografi boundary

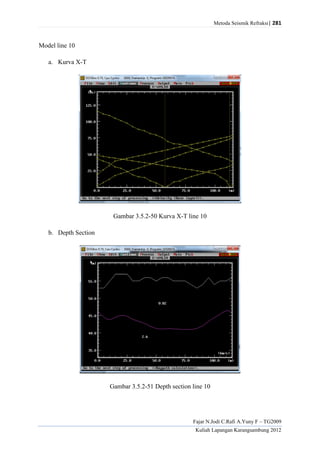

- 29. Metoda Seismik Refraksi| 281 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Model line 10 a. Kurva X-T Gambar 3.5.2-50 Kurva X-T line 10 b. Depth Section Gambar 3.5.2-51 Depth section line 10

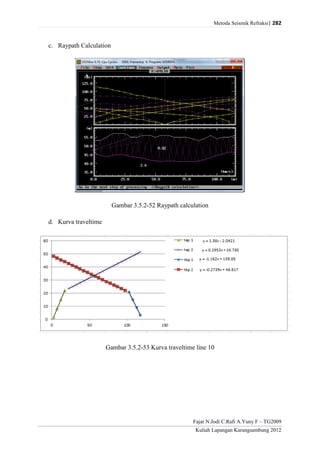

- 30. Metoda Seismik Refraksi| 282 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath Calculation Gambar 3.5.2-52 Raypath calculation d. Kurva traveltime Gambar 3.5.2-53 Kurva traveltime line 10

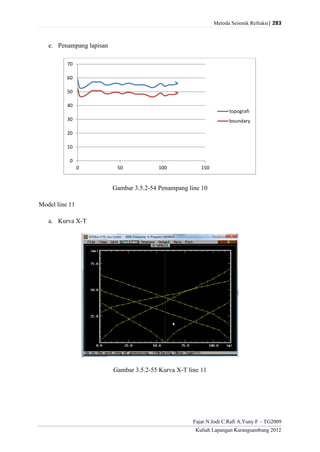

- 31. Metoda Seismik Refraksi| 283 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-54 Penampang line 10 Model line 11 a. Kurva X-T Gambar 3.5.2-55 Kurva X-T line 11 0 10 20 30 40 50 60 70 0 50 100 150 topografi boundary

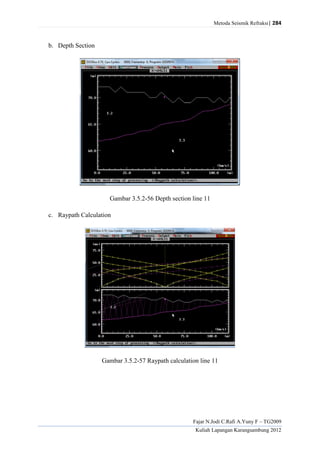

- 32. Metoda Seismik Refraksi| 284 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-56 Depth section line 11 c. Raypath Calculation Gambar 3.5.2-57 Raypath calculation line 11

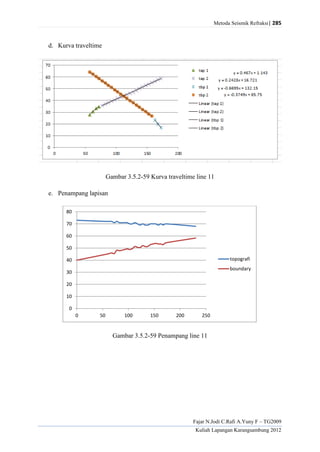

- 33. Metoda Seismik Refraksi| 285 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva traveltime Gambar 3.5.2-59 Kurva traveltime line 11 e. Penampang lapisan Gambar 3.5.2-59 Penampang line 11 0 10 20 30 40 50 60 70 80 0 50 100 150 200 250 topografi boundary

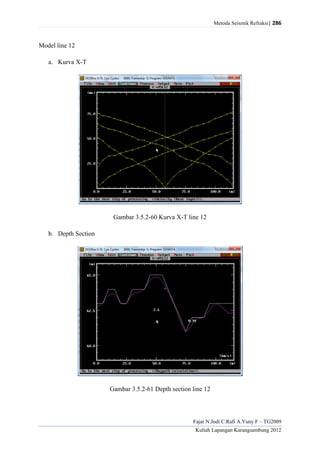

- 34. Metoda Seismik Refraksi| 286 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 Model line 12 a. Kurva X-T Gambar 3.5.2-60 Kurva X-T line 12 b. Depth Section Gambar 3.5.2-61 Depth section line 12

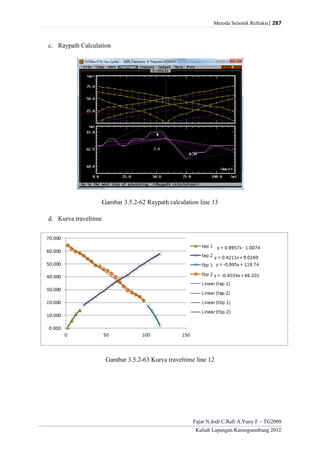

- 35. Metoda Seismik Refraksi| 287 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 c. Raypath Calculation Gambar 3.5.2-62 Raypath calculation line 13 d. Kurva traveltime Gambar 3.5.2-63 Kurva traveltime line 12

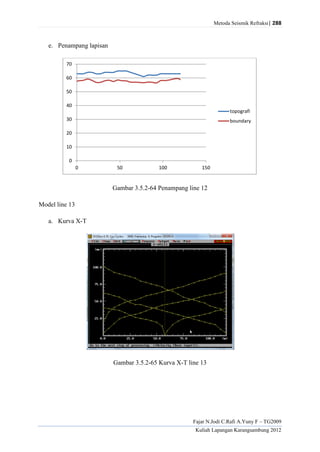

- 36. Metoda Seismik Refraksi| 288 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 e. Penampang lapisan Gambar 3.5.2-64 Penampang line 12 Model line 13 a. Kurva X-T Gambar 3.5.2-65 Kurva X-T line 13 0 10 20 30 40 50 60 70 0 50 100 150 topografi boundary

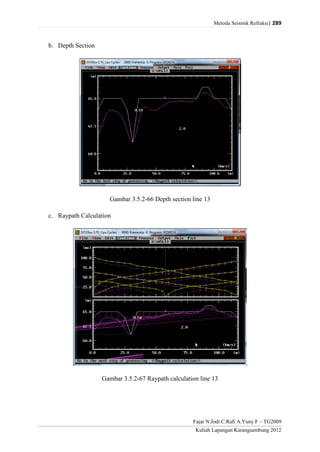

- 37. Metoda Seismik Refraksi| 289 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 b. Depth Section Gambar 3.5.2-66 Depth section line 13 c. Raypath Calculation Gambar 3.5.2-67 Raypath calculation line 13

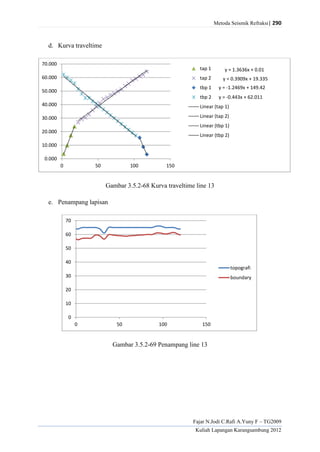

- 38. Metoda Seismik Refraksi| 290 Fajar N.Jodi C.Rafi A.Yuny F TG2009 Kuliah Lapangan Karangsambung 2012 d. Kurva traveltime Gambar 3.5.2-68 Kurva traveltime line 13 e. Penampang lapisan Gambar 3.5.2-69 Penampang line 13 y = 1.3636x + 0.01 y = 0.3909x + 19.335 y = -1.2469x + 149.42 y = -0.443x + 62.011 0.000 10.000 20.000 30.000 40.000 50.000 60.000 70.000 0 50 100 150 tap 1 tap 2 tbp 1 tbp 2 Linear (tap 1) Linear (tap 2) Linear (tbp 1) Linear (tbp 2) 0 10 20 30 40 50 60 70 0 50 100 150 topografi boundary
