2019 0215 IoTLT勉強会資料

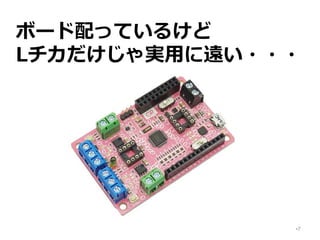

- 1. ルネサスエレクトロニクス 2019.2.15 IoTLT@富士通 自己紹介 鈴木康之（すずきやすゆき） 「がじぇっとるねさす」 半導体企業として一般のものづくりを応援する取り組み。 WEB上で開発できるボードと共にコミュニティを中心に活動中 OpenCV V3.2が動くカメラ付き モーターなど直付けできる 安価なボード

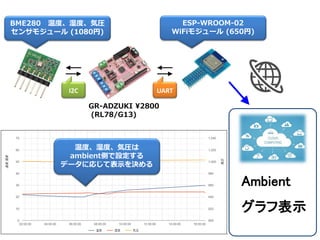

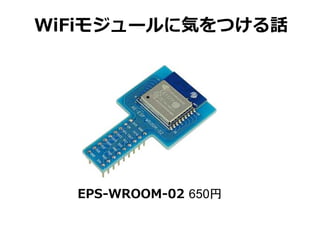

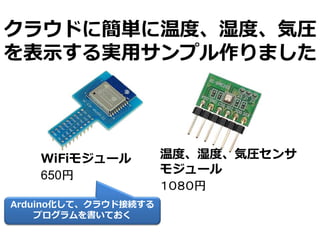

- 9. GR-ADZUKI ?2800 (RL78/G13) BME280 温度、湿度、気圧 センサモジュール (1080円) I2C UART ESP-WROOM-02 WiFiモジュール (650円) Ambient グラフ表示 温度、湿度、気圧は ambient側で設定する データに応じて表示を決める

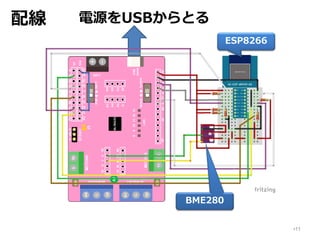

- 10. ESP8266をArduino化します。 ESP8266にシリアルで送る ?WiFiに接続するためのSSID ?パスワード ?Amibientのライトキー ?AmbientのチャネルID ?データ1(温度) ?データ2(湿度) ?データ3(気圧) UART WiFi接続 WiFi.begin( x, x ) グラフ表示 ambient.begin( x ) ambient.set( x, x ) ambient.send()

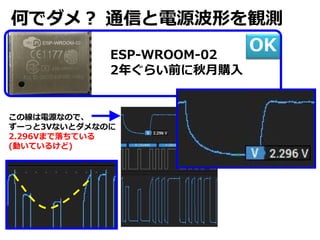

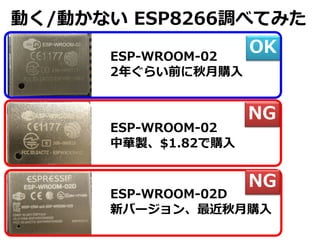

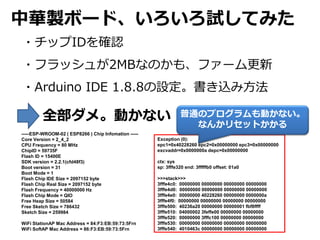

- 16. 中華製ボード、いろいろ試してみた ?チップIDを確認 ?フラッシュが2MBなのかも、ファーム更新 ?Arduino IDE 1.8.8の設定。書き込み方法 全部ダメ。動かない Exception (0): epc1=0x40228260 epc2=0x00000000 epc3=0x00000000 excvaddr=0x0000000a depc=0x00000000 ctx: sys sp: 3fffe320 end: 3fffffb0 offset: 01a0 >>>stack>>> 3fffe4c0: 00000000 00000000 00000000 00000000 3fffe4d0: 00000000 00000000 00000000 00000000 3fffe4e0: 00000000 40228260 00000000 0000000a 3fffe4f0: 00000000 00000000 00000000 00000000 3fffe500: 40236a20 00000000 00000001 fbf8ffff 3fffe510: 04000002 3feffe00 00000000 00000000 3fffe520: 00000000 3fffc100 00000000 00000000 3fffe530: 00000000 00000000 00000000 00000000 3fffe540: 4010463c 00000000 00000000 00000000 -----ESP-WROOM-02 ( ESP8266 ) Chip Infomation ----- Core Version = 2_4_2 CPU Frequency = 80 MHz ChipID = 59735F Flash ID = 15400E SDK version = 2.2.1(cfd48f3) Boot version = 31 Boot Mode = 1 Flash Chip IDE Size = 2097152 byte Flash Chip Real Size = 2097152 byte Flash Frequency = 40000000 Hz Flash Chip Mode = QIO Free Heap Size = 50584 Free Sketch Size = 786432 Sketch Size = 259984 WiFi StationAP Mac Address = 84:F3:EB:59:73:5Frn WiFi SoftAP Mac Address = 86:F3:EB:59:73:5Frn 普通のプログラムも動かない。 なんかリセットかかる
