Работа посвящена экспериментальному и расчетному определению критических скоростей вращения валов турбомашин. В ходе работы ставятся задачи по определению и сравнению экспериментальных и расчетных значений первой критической частоты вращения весомого вала с диском. Рассматриваются различные схемы расположения диска относительно опор вала.
лаб раб 8
- 1. Работа №8. Колебания валов турбомашин Цель работы – экспериментальное и расчетное определение критических скоростей вращения вала. 26.02.14 1

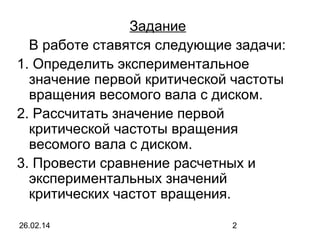

- 2. Задание В работе ставятся следующие задачи: 1. Определить экспериментальное значение первой критической частоты вращения весомого вала с диском. 2. Рассчитать значение первой критической частоты вращения весомого вала с диском. 3. Провести сравнение расчетных и экспериментальных значений критических частот вращения. 26.02.14 2

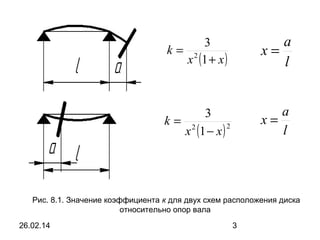

- 3. 3 k= 2 х (1 + х ) a x= l 3 k= 2 2 х (1 − х ) a x= l Рис. 8.1. Значение коэффициента к для двух схем расположения диска относительно опор вала 26.02.14 3

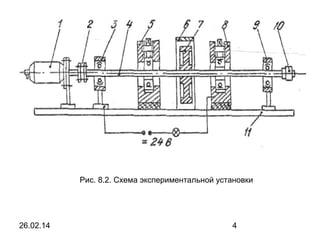

- 4. Рис. 8.2. Схема экспериментальной установки 26.02.14 4

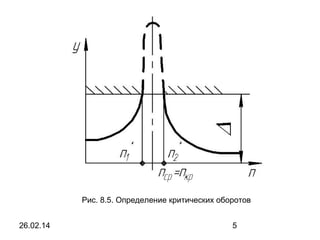

- 5. Рис. 8.5. Определение критических оборотов 26.02.14 5
- 6. Рис. 8.5. Определение критических оборотов 26.02.14 5
