Лекция 14

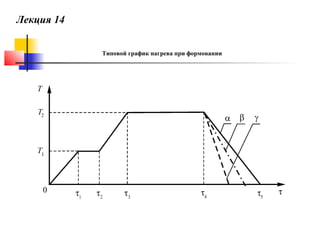

Типовой график нагрева при формовании

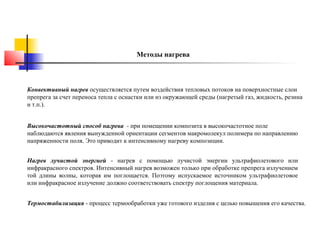

Методы нагрева

Конвективный нагрев осуществляется путем воздействия тепловых потоков на поверхностные слои
препрега за счет переноса тепла с оснастки или из окружающей среды (нагретый газ, жидкость, резина
и т.п.).
Высокочастотный способ нагрева - при помещении композита в высокочастотное поле
наблюдаются явления вынужденной ориентации сегментов макромолекул полимера по направлению
напряженности поля. Это приводит к интенсивному нагреву композиции.
Нагрев лучистой энергией - нагрев с помощью лучистой энергии ультрафиолетового или
инфракрасного спектров. Интенсивный нагрев возможен только при обработке препрега излучением
той длины волны, которая им поглощается. Поэтому испускаемое источником ультрафиолетовое
или инфракрасное излучение должно соответствовать спектру поглощения материала.
Термостабилизация - процесс термообработки уже готового изделия с целью повышения его качества.

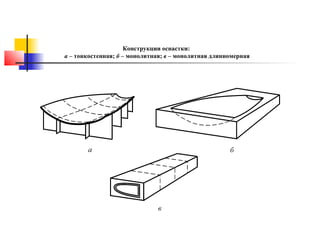

Конструкции оснастки:
а – тонкостенная; б – монолитная; в – монолитная длинномерная

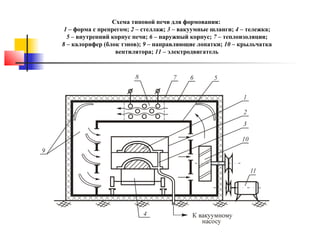

Схема типовой печи для формования:
1 – форма с препрегом; 2 – стеллаж; 3 – вакуумные шланги; 4 – тележка;
5 – внутренний корпус печи; 6 – наружный корпус; 7 – теплоизоляция;
8 – калорифер (блок тэнов); 9 – направляющие лопатки; 10 – крыльчатка
вентилятора; 11 – электродвигатель

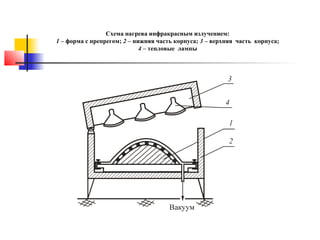

Схема нагрева инфракрасным излучением:
1 – форма с препрегом; 2 – нижняя часть корпуса; 3 – верхняя часть корпуса;
4 – тепловые лампы

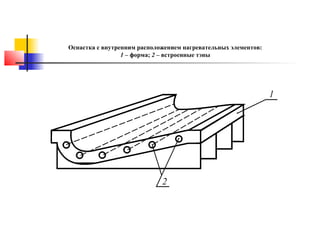

Оснастка с внутренним расположением нагревательных элементов:
1 – форма; 2 – встроенные тэны
