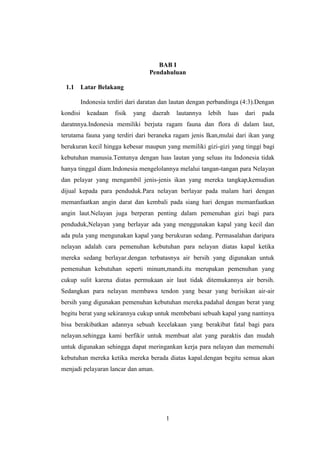

1 BAB I Pendahuluan 1.1 Latar Belakang Indonesia terdiri dari daratan dan lautan dengan perbandinga (4:3).Dengan kondisi keadaan fisik yang daerah lautannya lebih luas dari pada daratnnya.Indonesia memiliki berjuta ragam fauna dan flora di dalam laut, terutama fauna yang terdiri dari beraneka ragam jenis Ikan,mulai dari ikan yang berukuran kecil hingga kebesar maupun yang memiliki gizi-gizi yang tinggi bagi kebutuhan manusia.Tentunya dengan luas lautan yang seluas itu Indonesia tidak hanya tinggal diam.Indonesia mengelolannya melalui tangan-tangan para Nelayan dan pelayar yang mengambil jenis-jenis ikan yang mereka tangkap,kemudian dijual kepada para penduduk.Para nelayan berlayar pada malam hari dengan memanfaatkan angin darat dan kembali pada siang hari dengan memanfaatkan angin laut.Nelayan juga berperan penting dalam pemenuhan gizi bagi para penduduk,Nelayan yang berlayar ada yang menggunakan kapal yang kecil dan ada pula yang mengunakan kapal yang berukuran sedang. Permasalahan daripara nelayan adalah cara pemenuhan kebutuhan para nelayan diatas kapal ketika mereka sedang berlayar.dengan terbatasnya air bersih yang digunakan untuk pemenuhan kebutuhan seperti minum,mandi.itu merupakan pemenuhan yang cukup sulit karena diatas permukaan air laut tidak ditemukannya air bersih. Sedangkan para nelayan membawa tendon yang besar yang berisikan air-air bersih yang digunakan pemenuhan kebutuhan mereka.padahal dengan berat yang begitu berat yang sekirannya cukup untuk membebani sebuah kapal yang nantinya bisa berakibatkan adannya sebuah kecelakaan yang berakibat fatal bagi para nelayan.sehingga kami berfikir untuk membuat alat yang paraktis dan mudah untuk digunakan sehingga dapat meringankan kerja para nelayan dan memenuhi kebutuhan mereka ketika mereka berada diatas kapal.dengan begitu semua akan menjadi pelayaran lancar dan aman.

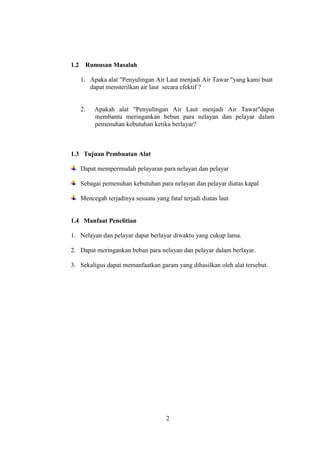

2 1.2 Rumusan Masalah 1. Apaka alat "Penyulingan Air Laut menjadi Air Tawar "yang kami buat dapat mensterilkan air laut secara efektif ? 2. Apakah alat "Penyulingan Air Laut menjadi Air Tawar"dapat membantu meringankan beban para nelayan dan pelayar dalam pemenuhan kebutuhan ketika berlayar? 1.3 Tujuan Pembuatan Alat Dapat mempermudah pelayaran para nelayan dan pelayar Sebagai pemenuhan kebutuhan para nelayan dan pelayar diatas kapal Mencegah terjadinya sesuatu yang fatal terjadi diatas laut 1.4 Manfaat Penelitian 1. Nelayan dan pelayar dapat berlayar diwaktu yang cukup lama. 2. Dapat meringankan beban para nelayan dan pelayar dalam berlayar. 3. Sekaligus dapat memanfaatkan garam yang dihasilkan oleh alat tersebut.

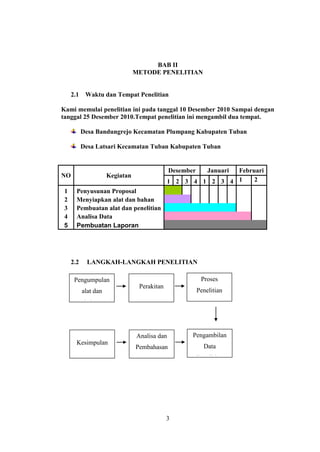

3 BAB II METODE PENELITIAN 2.1 Waktu dan Tempat Penelitian Kami memulai penelitian ini pada tanggal 10 Desember 2010 Sampai dengan tanggal 25 Desember 2010.Tempat penelitian ini mengambil dua tempat. Desa Bandungrejo Kecamatan Plumpang Kabupaten Tuban Desa Latsari Kecamatan Tuban Kabupaten Tuban NO Kegiatan Desember Januari Februari 1 2 3 4 1 2 3 4 1 2 1 Penyusunan Proposal 2 Menyiapkan alat dan bahan 3 Pembuatan alat dan penelitian 4 Analisa Data 5 Pembuatan Laporan 2.2 LANGKAH-LANGKAH PENELITIAN Pengumpulan alat dan bahan Perakitan Proses Penelitian Kesimpulan Analisa dan Pembahasan Pengambilan Data Penelitian

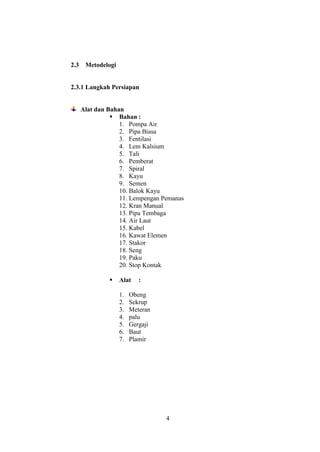

4 2.3 Metodelogi 2.3.1 Langkah Persiapan Alat dan Bahan  Bahan : 1. Pompa Air 2. Pipa Biasa 3. Fentilasi 4. Lem Kalsium 5. Tali 6. Pemberat 7. Spiral 8. Kayu 9. Semen 10. Balok Kayu 11. Lempengan Pemanas 12. Kran Manual 13. Pipa Tembaga 14. Air Laut 15. Kabel 16. Kawat Elemen 17. Stakor 18. Seng 19. Paku 20. Stop Kontak  Alat : 1. Obeng 2. Sekrup 3. Meteran 4. palu 5. Gergaji 6. Baut 7. Plamir

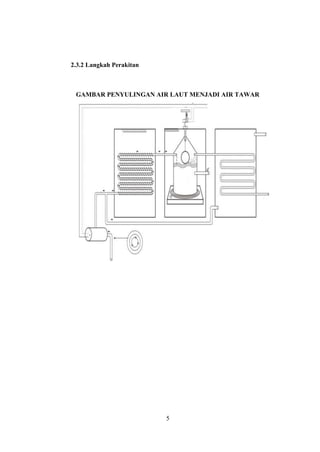

5 2.3.2 Langkah Perakitan GAMBAR PENYULINGAN AIR LAUT MENJADI AIR TAWAR

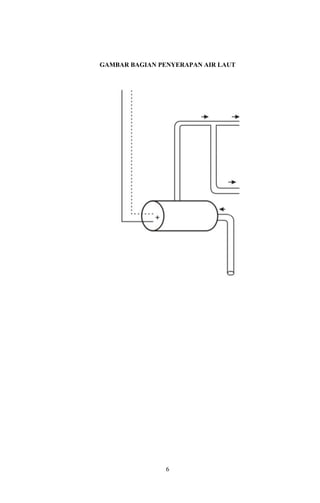

6 GAMBAR BAGIAN PENYERAPAN AIR LAUT

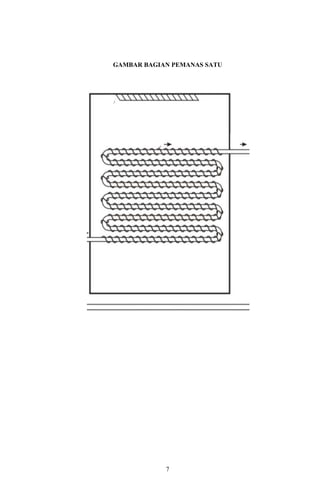

7 GAMBAR BAGIAN PEMANAS SATU

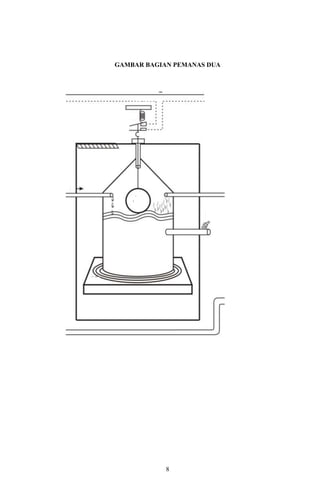

8 GAMBAR BAGIAN PEMANAS DUA
9 GAMBAR BAGIAN PENDINGINAN

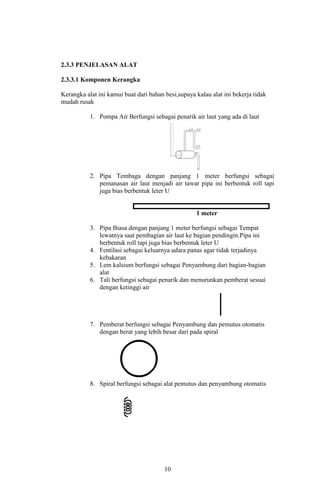

10 2.3.3 PENJELASAN ALAT 2.3.3.1 Komponen Kerangka Kerangka alat ini kamui buat dari bahan besi,supaya kalau alat ini bekerja tidak mudah rusak 1. Pompa Air Berfungsi sebagai penarik air laut yang ada di laut 2. Pipa Tembaga dengan panjang 1 meter berfungsi sebagai pemanasan air laut menjadi air tawar pipa ini berbentuk roll tapi juga bias berbentuk leter U 1 meter 3. Pipa Biasa dengan panjang 1 meter berfungsi sebagai Tempat lewatnya saat pembagian air laut ke bagian pendingin.Pipa ini berbentuk roll tapi juga bias berbentuk leter U 4. Fentilasi sebagai keluarnya udara panas agar tidak terjadinya kebakaran 5. Lem kalsium berfungsi sebagai Penyambung dari bagian-bagian alat 6. Tali berfungsi sebagai penarik dan menurunkan pemberat sesuai dengan ketinggi air 7. Pemberat berfungsi sebagai Penyambung dan pemutus otomatis dengan berat yang lebih besar dari pada spiral 8. Spiral berfungsi sebagai alat pemutus dan penyambung otomatis

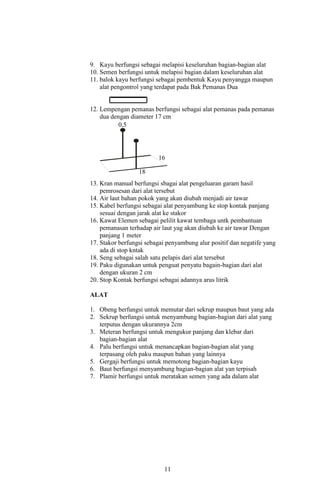

11 9. Kayu berfungsi sebagai melapisi keseluruhan bagian-bagian alat 10. Semen berfungsi untuk melapisi bagian dalam keseluruhan alat 11. balok kayu berfungsi sebagai pembentuk Kayu penyangga maupun alat pengontrol yang terdapat pada Bak Pemanas Dua 12. Lempengan pemanas berfungsi sebagai alat pemanas pada pemanas dua dengan diameter 17 cm 13. Kran manual berfungsi sbagai alat pengeluaran garam hasil pemrosesan dari alat tersebut 14. Air laut bahan pokok yang akan diubah menjadi air tawar 15. Kabel berfungsi sebagai alat penyambung ke stop kontak panjang sesuai dengan jarak alat ke stakor 16. Kawat Elemen sebagai pelilit kawat tembaga untk pembantuan pemanasan terhadap air laut yag akan diubah ke air tawar Dengan panjang 1 meter 17. Stakor berfungsi sebagai penyambung alur positif dan negatife yang ada di stop kntak 18. Seng sebagai salah satu pelapis dari alat tersebut 19. Paku digunakan untuk penguat penyatu bagain-bagian dari alat dengan ukuran 2 cm 20. Stop Kontak berfungsi sebagai adannya arus litrik ALAT 1. Obeng berfungsi untuk memutar dari sekrup maupun baut yang ada 2. Sekrup berfungsi untuk menyambung bagian-bagian dari alat yang terputus dengan ukurannya 2cm 3. Meteran berfungsi untuk mengukur panjang dan klebar dari bagian-bagian alat 4. Palu berfungsi untuk menancapkan bagian-bagian alat yang terpasang oleh paku maupun bahan yang lainnya 5. Gergaji berfungsi untuk memotong bagian-bagian kayu 6. Baut berfungsi menyambung bagian-bagian alat yan terpisah 7. Plamir berfungsi untuk meratakan semen yang ada dalam alat 0,5 16 18

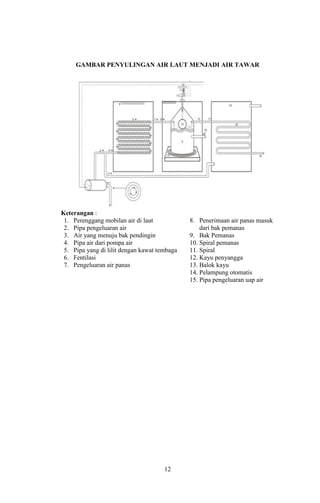

12 GAMBAR PENYULINGAN AIR LAUT MENJADI AIR TAWAR Keterangan : 1. Perenggang mobilan air di laut 2. Pipa pengeluaran air 3. Air yang menuju bak pendingin 4. Pipa air dari pompa air 5. Pipa yang di lilit dengan kawat tembaga 6. Fentilasi 7. Pengeluaran air panas 8. Penerimaan air panas masuk dari bak pemanas 9. Bak Pemanas 10. Spiral pemanas 11. Spiral 12. Kayu penyangga 13. Balok kayu 14. Pelampung otomatis 15. Pipa pengeluaran uap air

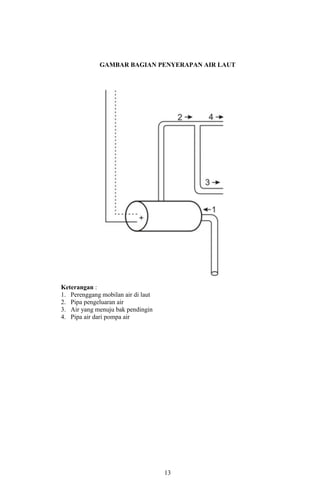

13 GAMBAR BAGIAN PENYERAPAN AIR LAUT Keterangan : 1. Perenggang mobilan air di laut 2. Pipa pengeluaran air 3. Air yang menuju bak pendingin 4. Pipa air dari pompa air

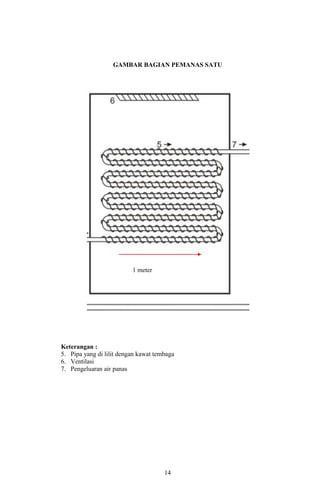

14 GAMBAR BAGIAN PEMANAS SATU Keterangan : 5. Pipa yang di lilit dengan kawat tembaga 6. Ventilasi 7. Pengeluaran air panas 1 meter

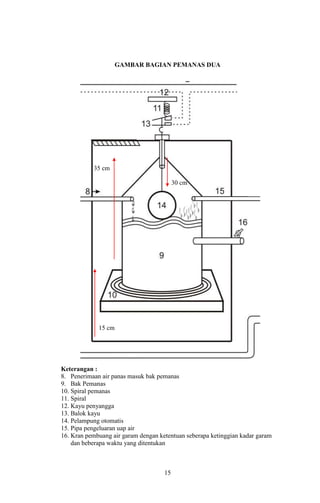

15 GAMBAR BAGIAN PEMANAS DUA Keterangan : 8. Penerimaan air panas masuk bak pemanas 9. Bak Pemanas 10. Spiral pemanas 11. Spiral 12. Kayu penyangga 13. Balok kayu 14. Pelampung otomatis 15. Pipa pengeluaran uap air 16. Kran pembuang air garam dengan ketentuan seberapa ketinggian kadar garam dan beberapa waktu yang ditentukan 30 cm 15 cm 35 cm

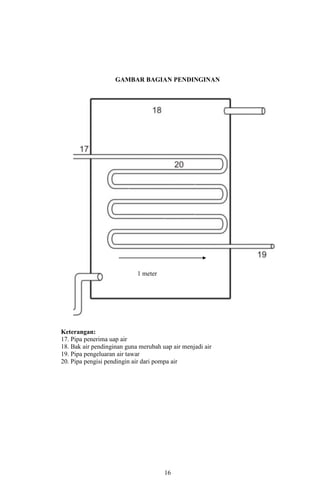

16 GAMBAR BAGIAN PENDINGINAN Keterangan: 17. Pipa penerima uap air 18. Bak air pendinginan guna merubah uap air menjadi air 19. Pipa pengeluaran air tawar 20. Pipa pengisi pendingin air dari pompa air 1 meter

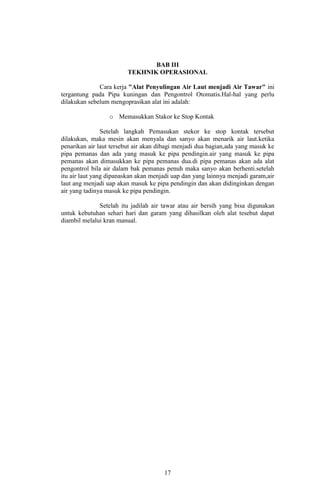

17 BAB III TEKHNIK OPERASIONAL Cara kerja "Alat Penyulingan Air Laut menjadi Air Tawar" ini tergantung pada Pipa kuningan dan Pengontrol Otomatis.Hal-hal yang perlu dilakukan sebelum mengoprasikan alat ini adalah: o Memasukkan Stakor ke Stop Kontak Setelah langkah Pemasukan stekor ke stop kontak tersebut dilakukan, maka mesin akan menyala dan sanyo akan menarik air laut.ketika penarikan air laut tersebut air akan dibagi menjadi dua bagian,ada yang masuk ke pipa pemanas dan ada yang masuk ke pipa pendingin.air yang masuk ke pipa pemanas akan dimasukkan ke pipa pemanas dua.di pipa pemanas akan ada alat pengontrol bila air dalam bak pemanas penuh maka sanyo akan berhenti.setelah itu air laut yang dipanaskan akan menjadi uap dan yang lainnya menjadi garam,air laut ang menjadi uap akan masuk ke pipa pendingin dan akan didinginkan dengan air yang tadinya masuk ke pipa pendingin. Setelah itu jadilah air tawar atau air bersih yang bisa digunakan untuk kebutuhan sehari hari dan garam yang dihasilkan oleh alat tesebut dapat diambil melalui kran manual.

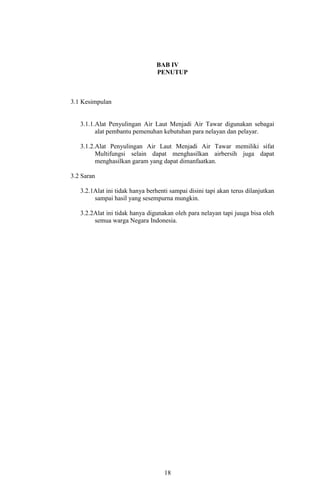

18 BAB IV PENUTUP 3.1 Kesimpulan 3.1.1.Alat Penyulingan Air Laut Menjadi Air Tawar digunakan sebagai alat pembantu pemenuhan kebutuhan para nelayan dan pelayar. 3.1.2.Alat Penyulingan Air Laut Menjadi Air Tawar memiliki sifat Multifungsi selain dapat menghasilkan airbersih juga dapat menghasilkan garam yang dapat dimanfaatkan. 3.2 Saran 3.2.1Alat ini tidak hanya berhenti sampai disini tapi akan terus dilanjutkan sampai hasil yang sesempurna mungkin. 3.2.2Alat ini tidak hanya digunakan oleh para nelayan tapi juuga bisa oleh semua warga Negara Indonesia.

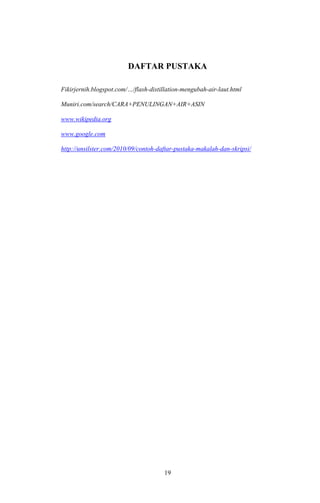

19 DAFTAR PUSTAKA Fikirjernih.blogspot.com/…/flash-distillation-mengubah-air-laut.html Muniri.com/search/CARA+PENULINGAN+AIR+ASIN www.wikipedia.org www.google.com http://unsilster.com/2010/09/contoh-daftar-pustaka-makalah-dan-skripsi/
