- 1. データセンター向け SDNソリューション最前線 システムズエンジニアリング SDN応用技術室 テクニカルソリューションズアーキテクト 大平 伸一 ~ SDN技術を活用したプライベートクラウドの実現へ ~ Global knowledge G-Tech2015 ～攻めのIT、それを実現する人材～ シスコシステムズ合同会社

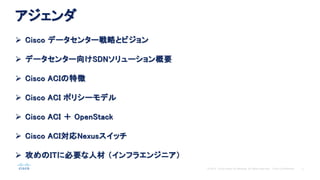

- 2. アジェンダ ? Cisco データセンター戦略とビジョン ? データセンター向けSDNソリューション概要 ? Cisco ACIの特徴 ? Cisco ACI ポリシーモデル ? Cisco ACI ＋ OpenStack ? Cisco ACI対応Nexusスイッチ ? 攻めのITに必要な人材 （インフラエンジニア）
- 4. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 4 現在のデータセンター（DC）に求められる要件 － ITの役目はアプリケーションを提供すること － 4 データセンター利用者が本当に求め ているものは、Infrastructureではな く、アプリケーションサービスです。 いかにしてこれらのアプリケーション の提供時間を短縮し、迅速に利用者 へ提供できるかが重要です そのためには、データセンター内の Infrastructure自身に迅速性、拡張 性、管理性、安全性などを備える必 要があります。 データセンターに求められる要件

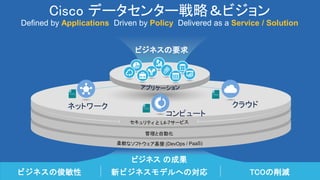

- 5. 5 Cisco データセンター戦略＆ビジョン Defined by Applications. Driven by Policy. Delivered as a Service / Solution ビジネス の成果 ビジネスの俊敏性 新ビジネスモデルへの対応 TCOの削減 ビジネスの要求 コンピュート クラウドネットワーク Policy Policy Policy

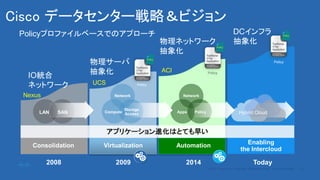

- 6. 2009 20142008 Consolidation Virtualization Automation Enabling the Intercloud LAN SAN Network Compute Storage Access Network Apps Policy Today Policy Policy アプリケーション進化はとても早い Policy UCS ACI Nexus Hybrid Cloud Policy Policy Policy Cisco データセンター戦略＆ビジョン Policyプロファイルベースでのアプローチ IO統合 ネットワーク 物理サーバ 抽象化 物理ネットワーク 抽象化 DCインフラ 抽象化

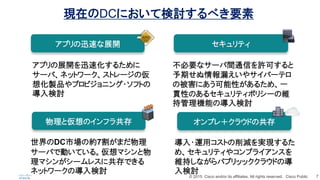

- 7. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 7 現在のDCにおいて検討するべき要素 物理と仮想のインフラ共存 オンプレ＋クラウドの共存 アプリの迅速な展開 導入?運用コストの削減を実現するた め、セキュリティやコンプライアンスを 維持しながらパブリッッククラウドの導 入検討 アプリの展開を迅速化するために サーバ、ネットワーク、ストレージの仮 想化製品やプロビジョニング?ソフトの 導入検討 世界のDC市場の約7割がまだ物理 サーバで動いている。仮想マシンと物 理マシンがシームレスに共存できる ネットワークの導入検討 セキュリティ 不必要なサーバ間通信を許可すると 予期せぬ情報漏えいやサイバーテロ の被害にあう可能性があるため、一 貫性のあるセキュリティポリシーの維 持管理機能の導入検討

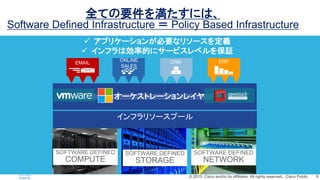

- 8. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 8 インフラリソースプール SOFTWARE DEFINED COMPUTE SOFTWARE DEFINED STORAGE SOFTWARE DEFINED NETWORK EMAIL CRM ERPONLINE SALES オーケストレーションレイヤ 全ての要件を満たすには、 Software Defined Infrastructure ＝ Policy Based Infrastructure ? アプリケーションが必要なリソースを定義 ? インフラは効率的にサービスレベルを保証

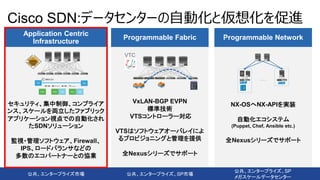

- 10. Programmable NetworkProgrammable Fabric Application Centric Infrastructure DB DB Web Web App Web App VxLAN-BGP EVPN 標準技術 VTSコントローラー対応 NX-OSへNX-APIを実装 自動化エコシステム (Puppet, Chef, Ansible etc.) 全Nexusシリーズでサポート セキュリティ、集中制御、コンプライア ンス、スケールを両立したファブリック アプリケーション視点での自動化され たSDNソリューション 監視?管理ソフトウェア、Firewall、 IPS、ロードバランサなどの 多数のエコパートナーとの協業 Cisco SDN:データセンターの自動化と仮想化を促進 公共、エンタープライズ市場 公共、エンタープライズ、SP市場 公共、エンタープライズ、SP メガスケールデータセンター VTSはソフトウェアオーバレイによ るプロビジョニングと管理を提供 全Nexusシリーズでサポート VTC

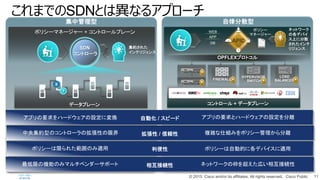

- 11. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 11 集中管理型 ポリシーマネージャー + コントロールプレーン データプレーン 集約された インテリジェンス ? X SDN コントローラ 自律分散型 APIC コントロール + データプレーン LOAD BALANCERFIREWALL HYPERVISOR SWITCH ポリシー マネージャー ネットワーク の各デバイ ス上に分散 されたインテ リジェンス WEB APP DB OPFLEXプロトコル 中央集約型のコントローラの拡張性の限界 拡張性 / 信頼性 複雑な仕組みをポリシー管理から分離 アプリの要求をハードウェアの設定に変換 自動化 / スピード アプリの要求とハードウェアの設定を分離 ポリシーは限られた範囲のみ適用 利便性 ポリシーは自動的に各デバイスに適用 最低限の機能のみマルチベンダーサポート 相互接続性 ネットワークの枠を超えた広い相互接続性 これまでのSDNとは異なるアプローチ

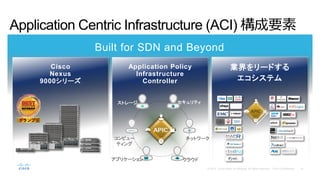

- 12. Application Centric Infrastructure (ACI) 構成要素 Built for SDN and Beyond Application Policy Infrastructure Controller Cisco Nexus 9000シリーズ 業界をリードする エコシステム アプリケーション コンピュー ティング ネットワーク クラウド ストレージ セキュリティ APIC

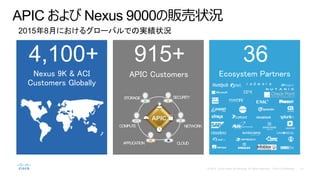

- 13. APIC および Nexus 9000の販売状況 Nexus 9K & ACI Customers Globally APIC Customers APIC APPLICATION COMPUTE NETWORK CLOUD STORAGE SECURITY Ecosystem Partners 2015年8月におけるグローバルでの実績状況 4,100+ 915+ 36
- 14. Cisco ACI の特徴

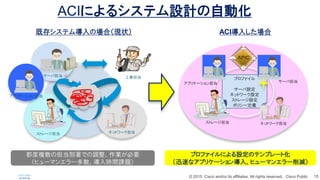

- 15. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 15 既存システム導入の場合（現状） ACI導入した場合 サーバ担当 ストレージ担当 ネットワーク担当 都度複数の担当部署での調整、作業が必要 （ヒューマンエラー多数、導入時間課題） 工事担当 プロファイルによる設定のテンプレート化 （迅速なアプリケーション導入、ヒューマンエラー削減） アプリケーション担当 ACIによるシステム設計の自動化 プロファイル サーバ設定 ネットワーク設定 ストレージ設定 ポリシー定義 サーバ担当 ストレージ担当 ネットワーク担当 アプリケーション担当

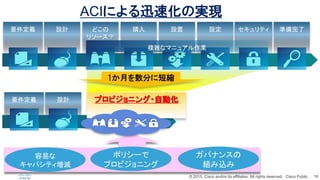

- 16. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 16 ACIによる迅速化の実現 要件定義 設計 どこの リソース？ 購入 設置 設定 セキュリティ 準備完了 要件定義 設計 容易な キャパシティ増減 ポリシーで プロビジョニング ガバナンスの 組み込み 1か月を数分に短縮 プロビジョニング?自動化 複雑なマニュアル作業

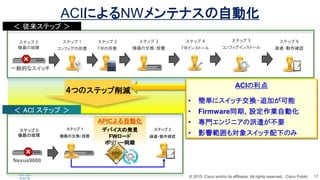

- 17. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 17 ステップ 1 コンフィグの用意 ステップ 4 FWインストール ステップ 5 コンフィグインストール ステップ 3 機器の交換?設置 ステップ 6 疎通?動作確認 ステップ 0 機器の故障 ステップ 2 FWの用意 ACIによるNWメンテナスの自動化 ＜ 従来ステップ ＞ ステップ 0 機器の故障 ステップ 1 機器の交換?設置 ステップ 2 疎通?動作確認 APICよる自動化 デバイスの発見 FWロード ポリシー同期 ＜ ACI ステップ ＞ ４つのステップ削減 APIC ACIの利点 ? 簡単にスイッチ交換?追加が可能 ? Firmware同期、設定作業自動化 ? 専門エンジニアの派遣が不要 ? 影響範囲も対象スイッチ配下のみ Nexus9000 一般的なスイッチ

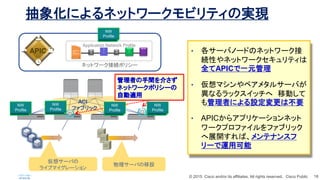

- 18. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 18 抽象化によるネットワークモビリティの実現 ? 各サーバノードのネットワーク接 続性やネットワークセキュリティは 全てAPICで一元管理 ? 仮想マシンやベアメタルサーバが 異なるラックスイッチへ 移動して も管理者による設定変更は不要 ? APICからアプリケーションネット ワークプロファイルをファブリック へ展開すれば、メンテナンスフ リーで運用可能 L/B E P G A P P EPG DB F/W L/B E P G W E B Application Network Profile APIC ACI ファブリック 仮想サーバの ライブマイグレーション 物理サーバの移設 管理者の手間を介さず ネットワークポリシーの 自動適用 ネットワーク接続ポリシー NW Profile NW Profile NW Profile NW Profile NW Profile

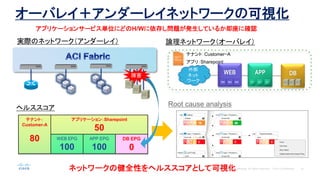

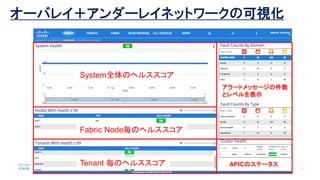

- 19. WEB APP 外部 ネット ワーク DB テナント： Customer-A 80 アプリケーション：Sharepoint 50 WEB EPG 100 APP EPG 100 DB EPG 0 テナント：Customer?A アプリ：Sharepoint 実際のネットワーク（アンダーレイ） 論理ネットワーク（オーバレイ） ヘルススコア ネットワークの健全性をヘルススコアとして可視化 障害 Root cause analysis オーバレイ＋アンダーレイネットワークの可視化 アプリケーションサービス単位にどのH/Wに依存し問題が発生しているか即座に確認

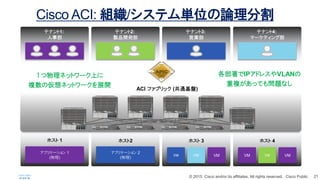

- 21. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 21 Cisco ACI: 組織/システム単位の論理分割 ACI ファブリック (共通基盤) １つ物理ネットワーク上に 複数の仮想ネットワークを展開 ホスト 3 アプリケーション 1 (物理) ホスト 1 ホスト2 アプリケーション 2 (物理) VM VM VM ホスト 4 VM VM VM テナント3: 営業部 テナント1: 人事部 テナント2: 製品開発部 テナント4: マーケティング部 各部署でIPアドレスやVLANの 重複があっても問題なし

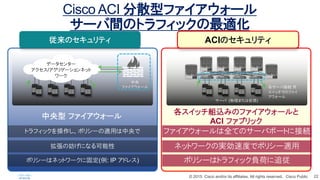

- 22. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 22 Cisco ACI 分散型ファイアウォール サーバ間のトラフィックの最適化 各サーバ接続 用 スイッチでのファイ アウォール サーバ (物理または仮想) 各スイッチ組込みのファイアウォールと ACI ファブリック 中央型 ファイアウォール 中央 ファイアウォール データセンター アクセス/アグリゲーションネット ワーク トラフィックを操作し、ポリシーの適用は中央で 拡張の妨げになる可能性 ポリシーはネットワークに固定(例: IP アドレス) ファイアウォールは全てのサーバポートに接続 ネットワークの実効速度でポリシー適用 ポリシーはトラフィック負荷に追従 従来のセキュリティ ACIのセキュリティ

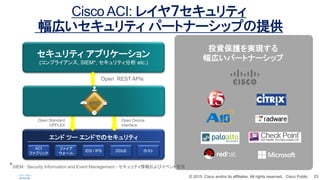

- 23. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 23 Cisco ACI: レイヤ７セキュリティ 幅広いセキュリティ パートナーシップの提供 投資保護を実現する 幅広いパートナーシップセキュリティ アプリケーション (コンプライアンス, SIEM*, セキュリティ分析 etc.) APIC エンド ツー エンドでのセキュリティ ACI ファブリック ホスト ファイア ウォール IDS / IPS DDoS Open Standard OPFLEX Open Device Interface Open REST APIs *SIEM : Security Information and Event Management - セキュリティ情報およびイベント管理

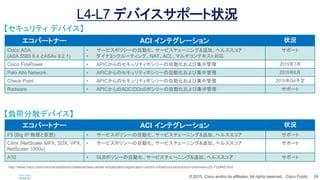

- 24. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 24 エコパートナー ACI インテグレーション 状況 Cisco ASA (ASA 5585 8.4 とASAv 9.2.1) ? サービスポリシーの自動化、サービスチェーニング&追加、ヘルススコア ? ダイナミックルーティング、NAT、ACL、マルチコンテキスト対応 サポート Cisco FirePower ? APICからのセキュリティポシリーの自動化および集中管理 2015年7月 Palo Alto Network ? APICからのセキュリティポシリーの自動化および集中管理 2015年6月 Check Point ? APICからのセキュリティポシリーの自動化および集中管理 2015年Q4予定 Radware ? APICからのADC/DDoSポシリーの自動化および集中管理 サポート L4-L7 デバイスサポート状況 http://www.cisco.com/c/en/us/solutions/collateral/data-center-virtualization/application-centric-infrastructure/solution-overview-c22-732445.html エコパートナー ACI インテグレーション 状況 F5 (Big IP 物理と仮想) ? サービスポリシーの自動化、サービスチェーニング&追加、ヘルススコア サポート Citrix (NetScaler MPX, SDX, VPX, NetScaler 1000v) ? サービスポリシーの自動化、サービスチェーニング&追加、ヘルススコア サポート A10 ? SLBポリシーの自動化、サービスチェーニング&追加、ヘルススコア サポート 【セキュリティ デバイス】 【負荷分散デバイス】

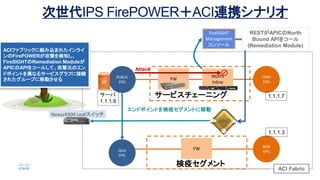

- 25. PUBLIC EPG CORP EPG エンドポイントを検疫セグメントに移動 FireSIGHT Management コンソール FW NGIPS Inline サービスチェーニング RESTがAPICのNorth Bound APIをコール (Remediation Module) ACI Fabric Nexus9300 Leafスイッチ Attack サーバ 1.1.1.6 1.1.1.7 FWQUA EPG 検疫セグメント REM EPG 1.1.1.3 ACIファブリックに組み込まれたインライ ンのFirePOWERが攻撃を検知し、 FireSIGHTのRemediation Moduleが APICのAPIをコールして、攻撃元のエン ドポイントを異なるサービスグラフに接続 されたグループに移動させる 次世代IPS FirePOWER＋ACI連携シナリオ APIC

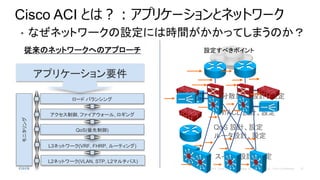

- 27. Cisco ACI とは？：アプリケーションとネットワーク ? なぜネットワークの設定には時間がかかってしまうのか？ 従来のネットワークへのアプローチ QoS(優先制御) L3ネットワーク(VRF, FHRP, ルーティング) アプリケーション要件 アクセス制御, ファイアウォール, ロギング モニタリング ロード バランシング L2ネットワーク(VLAN, STP, L2マルチパス) スイッチ設計、設定 QoS 設計、設定 ルータ設計、設定 負荷分散装置 設計、設定 FW/ACL 設計、設定 設定すべきポイント

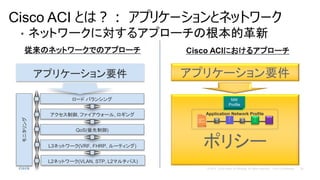

- 28. Cisco ACI とは？： アプリケーションとネットワーク ? ネットワークに対するアプローチの根本的革新 従来のネットワークでのアプローチ QoS(優先制御) L3ネットワーク(VRF, FHRP, ルーティング) アプリケーション要件 アクセス制御, ファイアウォール, ロギング モニタリング ロード バランシング L2ネットワーク(VLAN, STP, L2マルチパス) アプリケーション要件 Cisco ACIにおけるアプローチ ポリシー L/B E P G A P P EPG DB F/W L/B E P G W E B Application Network Profile NW Profile

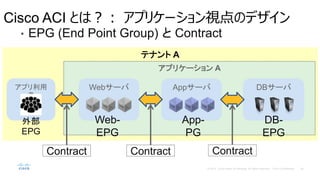

- 29. テナント A Cisco ACI とは？： アプリケーション視点のデザイン ? EPG (End Point Group) と Contract アプリケーション A Appサーバ DBサーバアプリ利用 者 Webサーバ Web- EPG App- PG DB- EPG 外部 EPG Contract Contract Contract

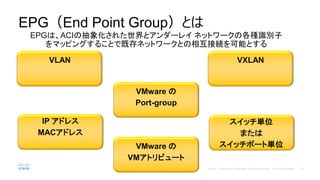

- 30. EPG（End Point Group）とは VLAN VXLAN IP アドレス MACアドレス スイッチ単位 または スイッチポート単位 VMware の Port-group EPGは、ACIの抽象化された世界とアンダーレイ ネットワークの各種識別子 をマッピングすることで既存ネットワークとの相互接続を可能とする VMware の VMアトリビュート

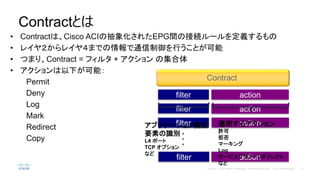

- 31. Contractとは ? Contractは、Cisco ACIの抽象化されたEPG間の接続ルールを定義するもの ? レイヤ２からレイヤ４までの情報で通信制御を行うことが可能 ? つまり、Contract = フィルタ + アクション の集合体 ? アクションは以下が可能： Permit Deny Log Mark Redirect Copy … filter action filter action filter action filter action アプリケーション構成 要素の識別 L4 ポート TCP オプション など 適用するアクション 許可 拒否 マーキング Log サービスグラフへリダイレクト など Contract

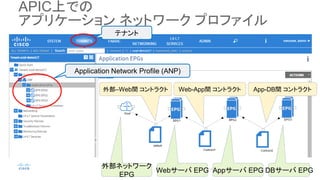

- 32. APIC上での アプリケーション ネットワーク プロファイル 外部ネットワーク EPG Webサーバ EPG Appサーバ EPG DBサーバ EPG Application Network Profile (ANP) テナント 外部–Web間 コントラクト Web-App間 コントラクト App-DB間 コントラクト

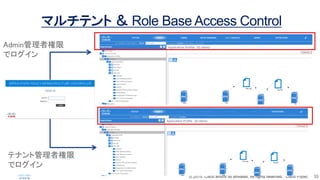

- 33. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 33 マルチテント ＆ Role Base Access Control Admin管理者権限 でログイン テナント管理者権限 でログイン

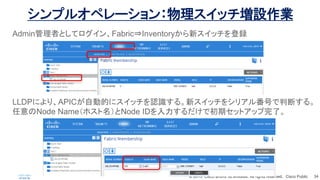

- 34. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 34 シンプルオペレーション：物理スイッチ増設作業 Admin管理者としてログイン、Fabric?Inventoryから新スイッチを登録 LLDPにより、APICが自動的にスイッチを認識する。新スイッチをシリアル番号で判断する。 任意のNode Name（ホスト名）とNode IDを入力するだけで初期セットアップ完了。

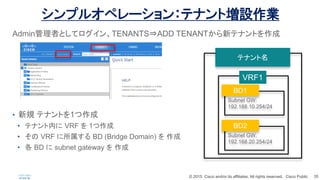

- 35. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 35 シンプルオペレーション：テナント増設作業 Admin管理者としてログイン、TENANTS?ADD TENANTから新テナントを作成 ? 新規 テナントを1つ作成 ? テナント内に VRF を 1つ作成 ? その VRF に所属する BD (Bridge Domain) を 作成 ? 各 BD に subnet gateway を 作成 テナント名 Subnet GW: 192.168.10.254/24 BD1 VRF1 Subnet GW: 192.168.20.254/24 BD2
- 36. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 36 API InspectorによりGUI操作をキャプチャー GUI画面の右上の“Welcome admin”から“Show API Inspector”を選択 API Inspector画面を 開いた状態で任意の オペレーションをGUI で行うだけでREST構 文を取得できる
- 37. Cisco ACI ＋ OpenStack ~オンプレ環境でPrivate Cloudを作る～

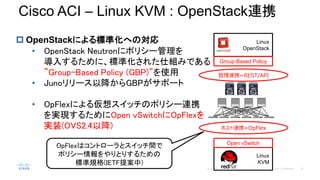

- 38. ? OpenStackによる標準化への対応 ? OpenStack Neutronにポリシー管理を 導入するために、標準化された仕組みである ”Group-Based Policy (GBP)”を使用 ? Junoリリース以降からGBPがサポート ? OpFlexによる仮想スイッチのポリシー連携 を実現するためにOpen vSwitchにOpFlexを 実装(OVS2.4以降) Linux OpenStack Cisco ACI – Linux KVM : OpenStack連携 管理連携=REST/API ホスト連携=OpFlex Group-Based Policy OpFlexはコントローラとスイッチ間で ポリシー情報をやりとりするための 標準規格(IETF提案中) Linux KVM Open vSwitch

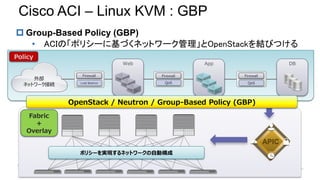

- 39. ? Group-Based Policy (GBP) ? ACIの「ポリシーに基づくネットワーク管理」とOpenStackを結びつける Cisco ACI – Linux KVM : GBP ポリシーを実現するネットワークの自動構成 App DBWeb 外部 ネットワーク接続 Firewall QoS Firewall QoS Firewall Load Balance Policy Fabric + Overlay OpenStack / Neutron / Group-Based Policy (GBP) APIC

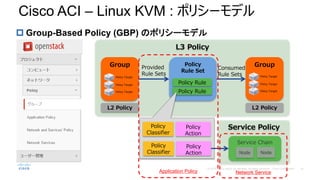

- 40. ? Group-Based Policy (GBP) のポリシーモデル Cisco ACI – Linux KVM : ポリシーモデル L3 Policy Policy Rule Set Policy Rule Policy Rule Service Chain Policy Classifier Policy Action Policy Classifier Policy Action L2 Policy Group Policy Target Policy Target Policy Target Provided Rule Sets Node Node L2 Policy Group Policy Target Policy Target Policy Target Consumed Rule Sets Service Policy Application Policy Network Service

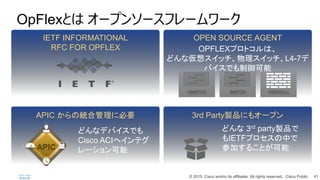

- 41. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 41 IETF INFORMATIONAL RFC FOR OPFLEX OPEN SOURCE AGENT OPFLEXプロトコルは、 どんな仮想スイッチ、物理スイッチ、L4-7デ バイスでも制御可能 FIREWALLVSWITCH SWITCH APIC からの統合管理に必要 3rd Party製品にもオープン どんな 3rd party製品で もIETFプロセスの中で 参加することが可能APIC どんなデバイスでも Cisco ACIへインテグ レーション可能 OpFlexとは オープンソースフレームワーク
- 42. OpenStack Controller OVS ML2 Open vSwitch OpFlex + OVS OVSを利用した 通常のNeutronベースの動作 OpFlex エージェント＋OVSを利用した GBPベースの動作 Hypervisor vm4 Project 1 Project 2 Project 3 vm5 vm3 vm5 vm6 OVS Agent APIC ML2 ? ネットワーク毎の VLANをToRス イッチへ作成 ? ACIファブリック内 でVXLAN が動作 ? APIC GUI インテ グレーションは未 サポート ? OVSとOVSエー ジェントをサポート OpenStack Controller Hypervisor vm4 Project 1 Project 2 Project 3 vm5 vm3 vm5 vm6 OpFlex Agent APIC ML2 ? ポリシーグループ毎の VLAN 又は VXLANを ToRスイッチへ作成 ? Leafスイッチ上で OpFlex Proxyが動作し、 OpFlex エージェントが OVSを管理 ? ハイパーバイザー上の ローカルトラフィックに対 し、ポリシーに従いスイッ チングやルーティングを 制御 OpFlex Proxy VLAN VLAN VXLAN CY15Q4 リリース 予定 現在 リリース 済 Cisco ACI – KVM環境における OVS+OpFlex

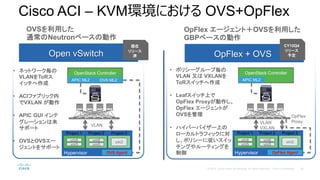

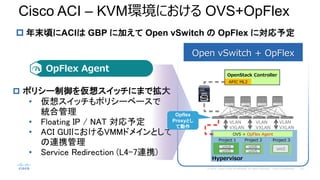

- 43. ? 年末頃にACIは GBP に加えて Open vSwitch の OpFlex に対応予定 Cisco ACI – KVM環境における OVS+OpFlex OpenStack Controller Open vSwitch + OpFlex Hypervisor vm4 Project 1 Project 2 Project 3 vm5 vm3 vm5 vm6 OVS + OpFlex Agent APIC ML2 VLAN VXLAN ? ポリシー制御を仮想スイッチにまで拡大 ? 仮想スイッチもポリシーベースで 統合管理 ? Floating IP / NAT 対応予定 ? ACI GUIにおけるVMMドメインとして の連携管理 ? Service Redirection (L4-7連携) VLAN VXLAN VLAN VXLAN OpFlex Agent Opflex Proxyとし て動作

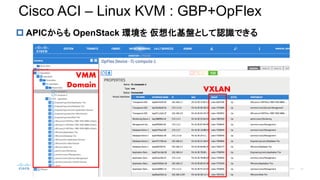

- 44. ? APICからも OpenStack 環境を 仮想化基盤として認識できる Cisco ACI – Linux KVM : GBP+OpFlex VXLAN VMM Domain

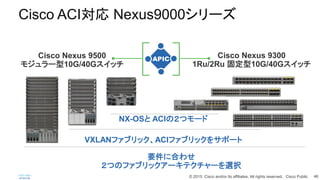

- 46. ? 2015 Cisco and/or its affiliates. All rights reserved. Cisco Public 46 Cisco ACI対応 Nexus9000シリーズ 9000? Series Cisco Nexus 9300 1Ru/2Ru 固定型10G/40Gスイッチ NX-OSと ACIの２つモード 要件に合わせ ２つのファブリックアーキテクチャーを選択 VXLANファブリック、ACIファブリックをサポート Cisco Nexus 9500 モジュラー型10G/40Gスイッチ

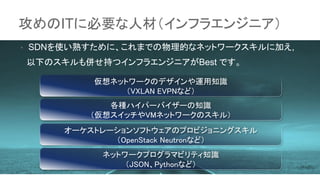

- 48. ? SDNを使い熟すために、これまでの物理的なネットワークスキルに加え, 以下のスキルも併せ持つインフラエンジニアがBest です。 攻めのITに必要な人材（インフラエンジニア） 各種ハイパーバイザーの知識 （仮想スイッチやVMネットワークのスキル） オーケストレーションソフトウェアのプロビジョニングスキル （OpenStack Neutronなど） 仮想ネットワークのデザインや運用知識 （VXLAN EVPNなど） ネットワークプログラマビリティ知識 （JSON、Pythonなど）

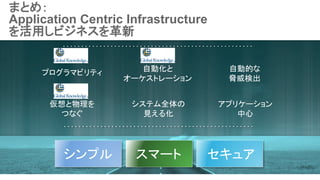

- 49. プログラマビリティ 自動化と オーケストレーション 自動的な 脅威検出 シンプル スマート セキュア 仮想と物理を つなぐ システム全体の 見える化 アプリケーション 中心 まとめ： Application Centric Infrastructure を活用しビジネスを革新
