会津大学様向け
HoloLens 勉強会 #01
2017/02/20
HoloLab / TMCN / Microsoft MVP / Oracle ACE 初音玲

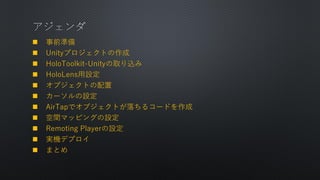

? 事前準备
? 鲍苍颈迟测プロジェクトの作成
? 贬辞濒辞罢辞辞濒办颈迟-鲍苍颈迟测の取り込み
? 贬辞濒辞尝别苍蝉用设定
? オブジェクトの配置
? カーソルの设定
? AirTapでオブジェクトが落ちるコードを作成
? 空间マッピングの设定
? Remoting Playerの設定
? 実机デプロイ
? まとめ

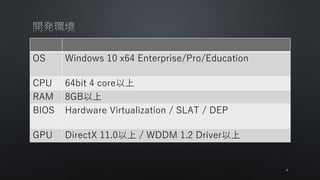

OS Windows 10 x64 Enterprise/Pro/Education
CPU 64bit 4 core以上
RAM 8GB以上
BIOS Hardware Virtualization / SLAT / DEP
GPU DirectX 11.0以上 / WDDM 1.2 Driver以上
4

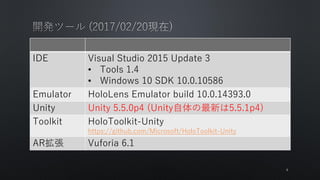

IDE Visual Studio 2015 Update 3
? Tools 1.4
? Windows 10 SDK 10.0.10586
Emulator HoloLens Emulator build 10.0.14393.0
Unity Unity 5.5.0p4 (Unity自体の最新は5.5.1p4)
Toolkit HoloToolkit-Unity
https://github.com/Microsoft/HoloToolkit-Unity
AR拡張 Vuforia 6.1
5

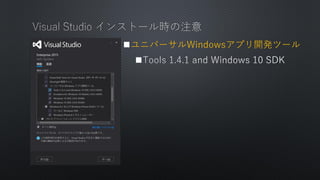

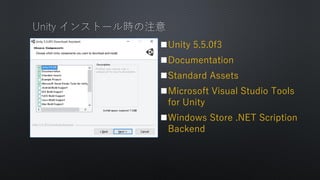

?ユニバーサルWindowsアプリ開発ツール
?

?Unity 5.5.0f3
?Documentation
?Standard Assets
?Microsoft Visual Studio Tools
for Unity
?Windows Store .NET Scription
Backend

? Windwosストアから配布可能
8

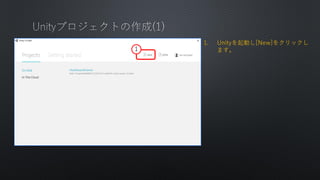

鲍苍颈迟测プロジェクトの作成

1. Unityを起動し[New]をクリックし
ます。1

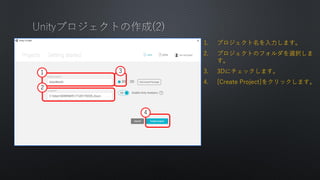

1. プロジェクト名を入力します。
2. プロジェクトのフォルダを選択しま
す。
3. 3Dにチェックします。
4. [Create Project]をクリックします。
1
2
3
4

贬辞濒辞尝别苍蝉勉强会#01

贬辞濒辞罢辞辞濒办颈迟-鲍苍颈迟测の取り込み

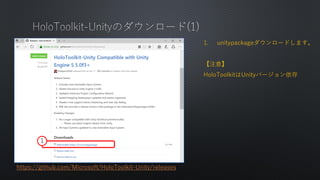

1. unitypackageダウンロードします。
【注意】
HoloToolkitはUnityバージョン依存
1
https://github.com/Microsoft/HoloToolkit-Unity/releases

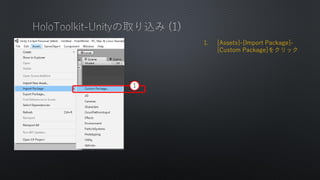

1. [Assets]-[Import Package]-
[Custom Package]をクリック
1

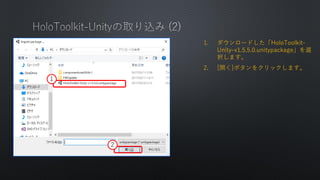

1. ダウンロードした「HoloToolkit-
Unity-v1.5.5.0.unitypackage」を選
択します。
2. [開く]ボタンをクリックします。
1
2

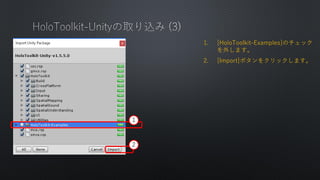

1. [HoloToolkit-Examples]のチェック
を外します。
2. [Import]ボタンをクリックします。
1
2

贬辞濒辞尝别苍蝉用设定

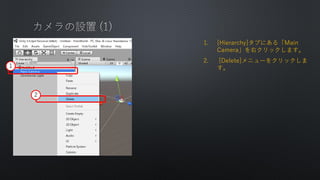

1. [Hierarchy]タブにある「Main
Camera」を右クリックします。
2. [Delete]メニューをクリックしま
す。1
2

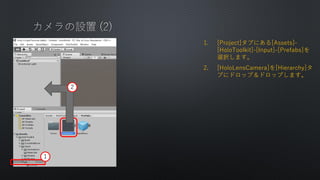

1. [Project]タブにある[Assets]-
[HoloToolkit]-[Input]-[Prefabs]を
選択します。
2. [HoloLensCamera]を[Hierarchy]タ
ブにドロップ＆ドロップします。
1
2

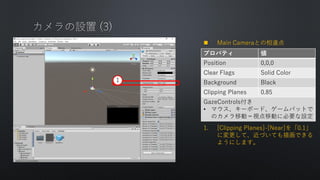

? Main Cameraとの相違点
? GazeControlsとは？
1. [Clipping Planes]-[Near]を「0.1」
に変更して、近づいても描画できる
ようにします。
プロパティ値
Position 0,0,0
Clear Flags Solid Color
Background Black
Clipping Planes 0.85
GazeControls付き
? マウス、キーボード、ゲームパットで
のカメラ移動＝視点移動に必要な設定
1

1
2
1. [HoloToolkit]-[Configure]-[Apply
HoloLens Scene Settings]メニュー
をクリックする。
2. [Apply]ボタンをクリックする。
2

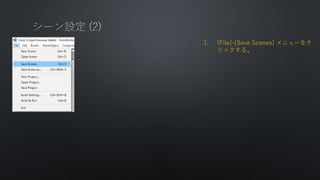

1. [File]-[Save Scenes] メニューをク
リックする。

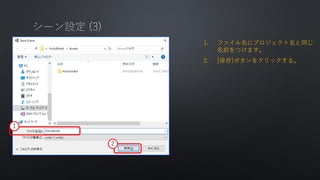

1. ファイル名にプロジェクト名と同じ
名前をつけます。
2. [保存]ボタンをクリックする。
1
2

HoloLens Project Settings]メ
ニューをクリックする。
1

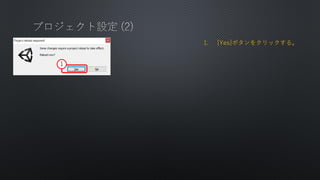

1. [Yes]ボタンをクリックする。
1

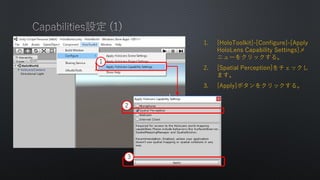

HoloLens Capability Settings]メ
ニューをクリックする。
2. [Spatial Perception]をチェックし
ます。
1
3
2

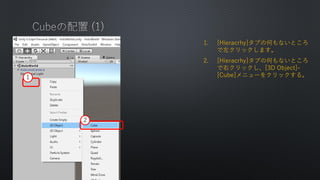

1. [Hieracrhy]タブの何もないところ
で左クリックします。
で右クリックし、[3D Object]-
[Cube]メニューをクリックする。
2
１

Cubeの[Inspecter]タブを操作します。
※単位はメートルです。
１
プロパティ値
Position 0.5 , 0 , 2
Scale 0.2 , 0.2 , 0.2

[Sphere]メニューをクリックする。
2
１

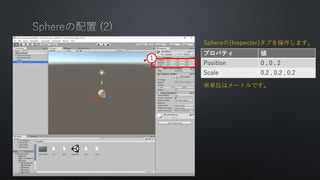

Sphereの[Inspecter]タブを操作します。
１
プロパティ値
Position 0 , 0 , 2
Scale 0.2 , 0.2 , 0.2

[Capsule]メニューをクリックする。
2
１

Capsuleの[Inspecter]タブを操作します。
１
プロパティ値
Position -0.5 , 0 , 2
Scale 0.2 , 0.2 , 0.2

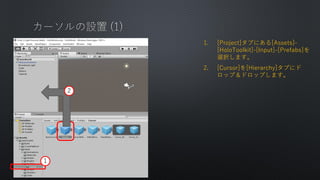

選択します。
2. [Cursor]を[Hierarchy]タブにド
ロップ＆ドロップします。
1
2

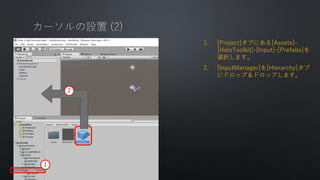

選択します。
2. [InputManager]を[Hierarchy]タブ
にドロップ＆ドロップします。
1
2

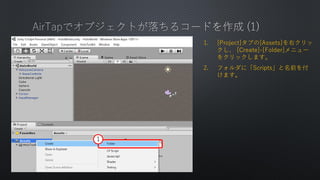

AirTapでオブジェクトが
落ちるコードを作成

1. [Project]タブの[Assets]を右クリッ
クし、 [Create]-[Folder]メニュー
をクリックします。
2. フォルダに「Scripts」と名前を付
けます。
１

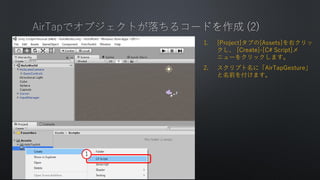

1. [Project]タブの[Assets]を右クリッ
クし、 [Create]-[C# Script]メ
ニューをクリックします。
2. スクリプト名に「AirTapGesture」
と名前を付けます。
１

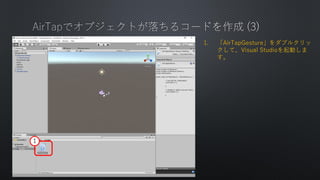

1. 「AirTapGesture」をダブルクリッ
クして、Visual Studioを起動しま
す。
１

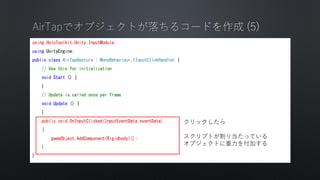

using HoloToolkit.Unity.InputModule;
using UnityEngine;
public class AirTapGesture : MonoBehaviour,IInputClickHandler {
// Use this for initialization
void Start () {
}
// Update is called once per frame
void Update () {
}
public void OnInputClicked(InputEventData eventData)
{
gameObject.AddComponent<Rigidbody>();
}
}
クリックしたら
スクリプトが割り当たっている
オブジェクトに重力を付加する

1. 「AirTapGesture」スクリプトを
[Hierarchy]タブの「Sphere」にド
ラッグ＆ドロップします。
１

[Hierarchy]タブの「Cube」にド
１

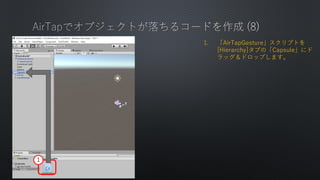

[Hierarchy]タブの「Capsule」にド
１

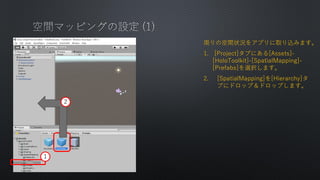

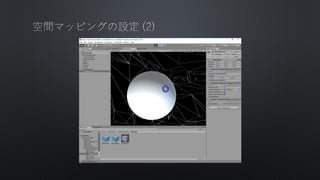

空间マッピングの设定

周りの空間状況をアプリに取り込みます。
[HoloToolkit]-[SpatialMapping]-
[Prefabs]を選択します。
2. [SpatialMapping]を[Hierarchy]タ
ブにドロップ＆ドロップします。
1
2

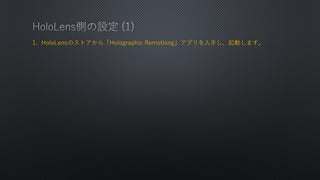

1. HoloLensのストアから「Holographic Remotiong」アプリを入手し、起動します。

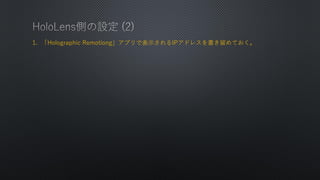

1. 「Holographic Remotiong」アプリで表示されるIPアドレスを書き留めておく。

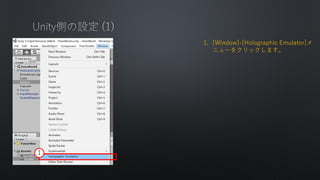

1. [Window]-[Holographic Emulator]メ
ニューをクリックします。
1

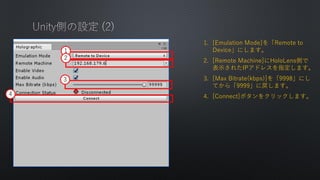

1. [Emulation Mode]を「Remote to
Device」にします。
2. [Remote Machine]にHoloLens側で
表示されたIPアドレスを指定します。
3. [Max Bitrate(kbps)]を「9998」にし
てから「9999」に戻します。
4. [Connect]ボタンをクリックします。
1
2
3
4

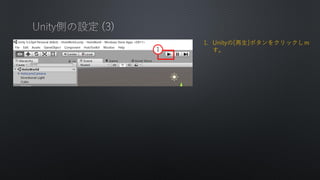

1. Unityの[再生]ボタンをクリックしｍ
す。1

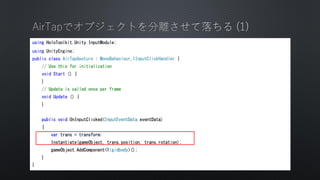

エキストラステージ
どんどんオブジェクトを増やす

using HoloToolkit.Unity.InputModule;
using UnityEngine;
public class AirTapGesture : MonoBehaviour,IInputClickHandler {
// Use this for initialization
void Start () {
}
// Update is called once per frame
void Update () {
}
public void OnInputClicked(InputEventData eventData)
{
var trans = transform;
Instantiate(gameObject, trans.position, trans.rotation);
gameObject.AddComponent<Rigidbody>();
}
}

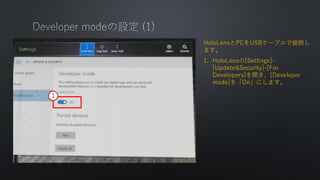

HoloLensとPCをUSBケーブルで接続し
ます。
1. HoloLensの[Settings]-
[Update&Security]-[For
Developers]を開き、[Developer
mode]を「On」にします。
1

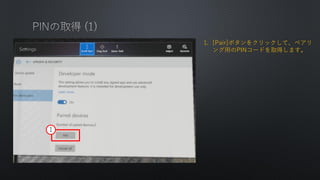

1. [Pair]ボタンをクリックして、ペアリ
ング用のPINコードを取得します。
1

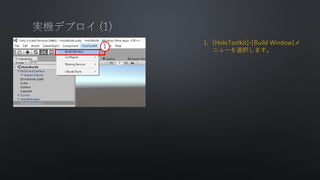

1. [HoloToolkit]-[Build Window]メ
ニューを選択します。
1

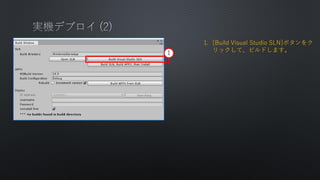

1. [Build Visual Studio SLN]ボタンをク
リックして、ビルドします。1

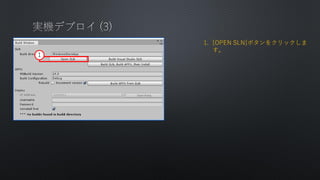

1. [OPEN SLN]ボタンをクリックしま
す。
1

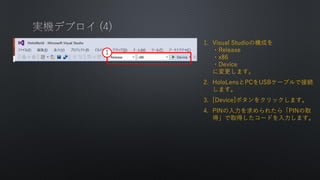

1. Visual Studioの構成を
?Release
?x86
?Device
に変更します。
2. HoloLensとPCをUSBケーブルで接続
します。
3. [Device]ボタンをクリックします。
4. PINの入力を求められたら「PINの取
得」で取得したコードを入力します。
1

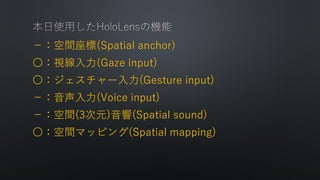

－：空間座標(Spatial anchor)
〇：視線入力(Gaze input)
〇：ジェスチャー入力(Gesture input)
－：音声入力(Voice input)
－：空間(3次元)音響(Spatial sound)
〇：空間マッピング(Spatial mapping)

ありがとうございました
