Konsep sistem-umts

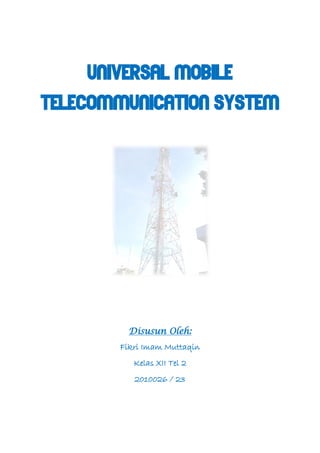

- 1. Universal Mobile Telecommunication System Disusun Oleh: Fikri Imam Muttaqin Kelas XII Tel 2 2010026 / 23

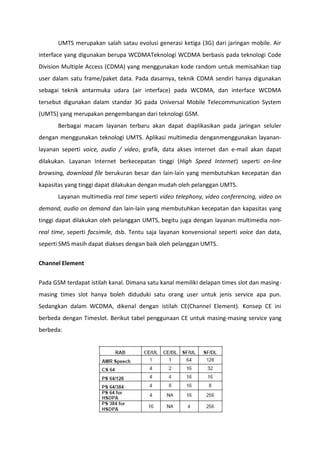

- 2. UMTS merupakan salah satau evolusi generasi ketiga (3G) dari jaringan mobile. Air interface yang digunakan berupa WCDMATeknologi WCDMA berbasis pada teknologi Code Division Multiple Access (CDMA) yang menggunakan kode random untuk memisahkan tiap user dalam satu frame/paket data. Pada dasarnya, teknik CDMA sendiri hanya digunakan sebagai teknik antarmuka udara (air interface) pada WCDMA, dan interface WCDMA tersebut digunakan dalam standar 3G pada Universal Mobile Telecommunication System (UMTS) yang merupakan pengembangan dari teknologi GSM. Berbagai macam layanan terbaru akan dapat diaplikasikan pada jaringan seluler dengan menggunakan teknologi UMTS. Aplikasi multimedia denganmenggunakan layanan- layanan seperti voice, audio / video, grafik, data akses internet dan e-mail akan dapat dilakukan. Layanan Internet berkecepatan tinggi (High Speed Internet) seperti on-line browsing, download file berukuran besar dan lain-lain yang membutuhkan kecepatan dan kapasitas yang tinggi dapat dilakukan dengan mudah oleh pelanggan UMTS. Layanan multimedia real time seperti video telephony, video conferencing, video on demand, audio on demand dan lain-lain yang membutuhkan kecepatan dan kapasitas yang tinggi dapat dilakukan oleh pelanggan UMTS, begitu juga dengan layanan multimedia non- real time, seperti facsimile, dsb. Tentu saja layanan konvensional seperti voice dan data, seperti SMS masih dapat diakses dengan baik oleh pelanggan UMTS. Channel Element Pada GSM terdapat istilah kanal. Dimana satu kanal memiliki delapan times slot dan masing- masing times slot hanya boleh diduduki satu orang user untuk jenis service apa pun. Sedangkan dalam WCDMA, dikenal dengan istilah CE(Channel Element). Konsep CE ini berbeda dengan Timeslot. Berikut tabel penggunaan CE untuk masing-masing service yang berbeda:

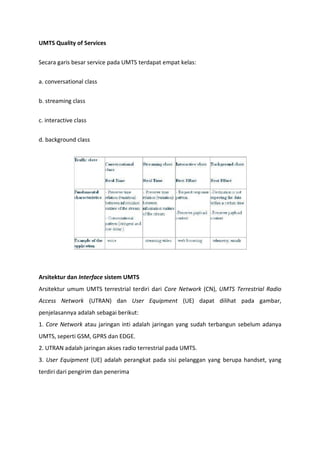

- 3. UMTS Quality of Services Secara garis besar service pada UMTS terdapat empat kelas: a. conversational class b. streaming class c. interactive class d. background class Arsitektur dan Interface sistem UMTS Arsitektur umum UMTS terrestrial terdiri dari Core Network (CN), UMTS Terrestrial Radio Access Network (UTRAN) dan User Equipment (UE) dapat dilihat pada gambar, penjelasannya adalah sebagai berikut: 1. Core Network atau jaringan inti adalah jaringan yang sudah terbangun sebelum adanya UMTS, seperti GSM, GPRS dan EDGE. 2. UTRAN adalah jaringan akses radio terrestrial pada UMTS. 3. User Equipment (UE) adalah perangkat pada sisi pelanggan yang berupa handset, yang terdiri dari pengirim dan penerima

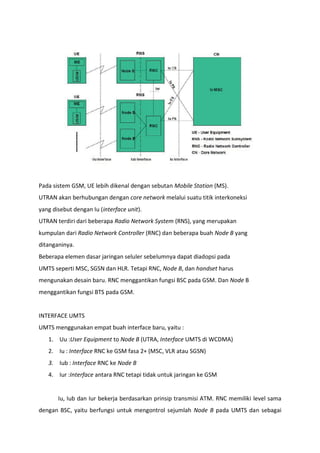

- 4. Pada sistem GSM, UE lebih dikenal dengan sebutan Mobile Station (MS). UTRAN akan berhubungan dengan core network melalui suatu titik interkoneksi yang disebut dengan Iu (interface unit). UTRAN terdiri dari beberapa Radio Network System (RNS), yang merupakan kumpulan dari Radio Network Controller (RNC) dan beberapa buah Node B yang ditanganinya. Beberapa elemen dasar jaringan seluler sebelumnya dapat diadopsi pada UMTS seperti MSC, SGSN dan HLR. Tetapi RNC, Node B, dan handset harus mengunakan desain baru. RNC menggantikan fungsi BSC pada GSM. Dan Node B menggantikan fungsi BTS pada GSM. INTERFACE UMTS UMTS menggunakan empat buah interface baru, yaitu : 1. Uu :User Equipment to Node B (UTRA, Interface UMTS di WCDMA) 2. Iu : Interface RNC ke GSM fasa 2+ (MSC, VLR atau SGSN) 3. Iub : Interface RNC ke Node B 4. Iur :Interface antara RNC tetapi tidak untuk jaringan ke GSM Iu, Iub dan Iur bekerja berdasarkan prinsip transmisi ATM. RNC memiliki level sama dengan BSC, yaitu berfungsi untuk mengontrol sejumlah Node B pada UMTS dan sebagai

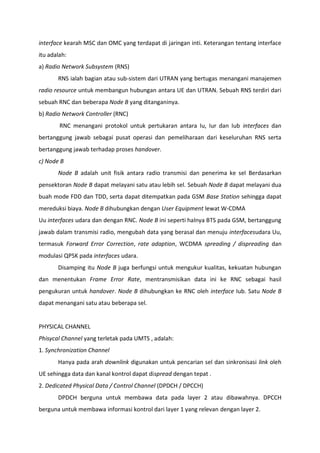

- 5. interface kearah MSC dan OMC yang terdapat di jaringan inti. Keterangan tentang interface itu adalah: a) Radio Network Subsystem (RNS) RNS ialah bagian atau sub-sistem dari UTRAN yang bertugas menangani manajemen radio resource untuk membangun hubungan antara UE dan UTRAN. Sebuah RNS terdiri dari sebuah RNC dan beberapa Node B yang ditanganinya. b) Radio Network Controller (RNC) RNC menangani protokol untuk pertukaran antara Iu, Iur dan Iub interfaces dan bertanggung jawab sebagai pusat operasi dan pemeliharaan dari keseluruhan RNS serta bertanggung jawab terhadap proses handover. c) Node B Node B adalah unit fisik antara radio transmisi dan penerima ke sel Berdasarkan pensektoran Node B dapat melayani satu atau lebih sel. Sebuah Node B dapat melayani dua buah mode FDD dan TDD, serta dapat ditempatkan pada GSM Base Station sehingga dapat mereduksi biaya. Node B dihubungkan dengan User Equipment lewat W-CDMA Uu interfaces udara dan dengan RNC. Node B ini seperti halnya BTS pada GSM, bertanggung jawab dalam transmisi radio, mengubah data yang berasal dan menuju interfacesudara Uu, termasuk Forward Error Correction, rate adaption, WCDMA spreading / dispreading dan modulasi QPSK pada interfaces udara. Disamping itu Node B juga berfungsi untuk mengukur kualitas, kekuatan hubungan dan menentukan Frame Error Rate, mentransmisikan data ini ke RNC sebagai hasil pengukuran untuk handover. Node B dihubungkan ke RNC oleh interface Iub. Satu Node B dapat menangani satu atau beberapa sel. PHYSICAL CHANNEL Phisycal Channel yang terletak pada UMTS , adalah: 1. Synchronization Channel Hanya pada arah downlink digunakan untuk pencarian sel dan sinkronisasi link oleh UE sehingga data dan kanal kontrol dapat dispread dengan tepat . 2. Dedicated Physical Data / Control Channel (DPDCH / DPCCH) DPDCH berguna untuk membawa data pada layer 2 atau dibawahnya. DPCCH berguna untuk membawa informasi kontrol dari layer 1 yang relevan dengan layer 2.

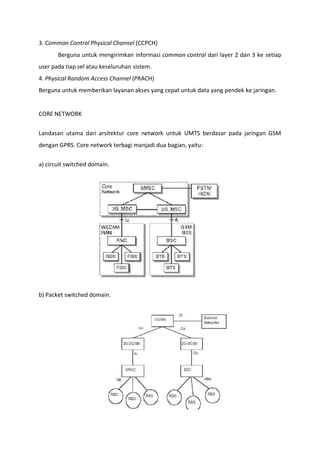

- 6. 3. Common Control Physical Channel (CCPCH) Berguna untuk mengirimkan informasi common control dari layer 2 dan 3 ke setiap user pada tiap sel atau keseluruhan sistem. 4. Physical Random Access Channel (PRACH) Berguna untuk memberikan layanan akses yang cepat untuk data yang pendek ke jaringan. CORE NETWORK Landasan utama dari arsitektur core network untuk UMTS berdasar pada jaringan GSM dengan GPRS. Core network terbagi manjadi dua bagian, yaitu: a) circuit switched domain. b) Packet switched domain.
