plànols i escales per la construcció d'habitatges
- 1. UD1 L'HABITATGE 2 PLÀNOLS I ESCALES

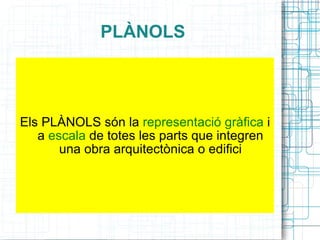

- 2. PLÀNOLS Els PLÀNOLS són la representació gràfica i a escala de totes les parts que integren una obra arquitectònica o edifici

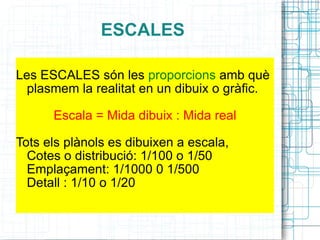

- 3. ESCALES Les ESCALES són les proporcions amb què plasmem la realitat en un dibuix o gràfic. Escala = Mida dibuix : Mida real Tots els plànols es dibuixen a escala, Cotes o distribució: 1/100 o 1/50 Emplaçament: 1/1000 0 1/500 Detall : 1/10 o 1/20

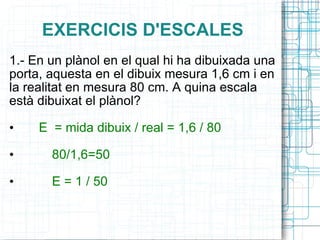

- 4. EXERCICIS D'ESCALES 1.- En un plànol en el qual hi ha dibuixada una porta, aquesta en el dibuix mesura 1,6 cm i en la realitat en mesura 80 cm. A quina escala està dibuixat el plànol? E = mida dibuix / real = 1,6 / 80 80/1,6=50 E = 1 / 50

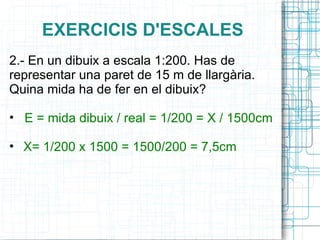

- 5. EXERCICIS D'ESCALES 2.- En un dibuix a escala 1:200. Has de representar una paret de 15 m de llargària. Quina mida ha de fer en el dibuix? E = mida dibuix / real = 1/200 = X / 1500cm X= 1/200 x 1500 = 1500/200 = 7,5cm

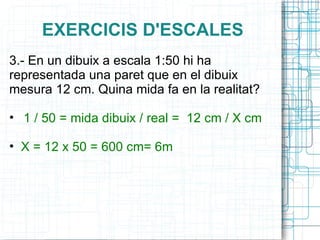

- 6. EXERCICIS D'ESCALES 3.- En un dibuix a escala 1:50 hi ha representada una paret que en el dibuix mesura 12 cm. Quina mida fa en la realitat? 1 / 50 = mida dibuix / real = 12 cm / X cm X = 12 x 50 = 600 cm= 6m

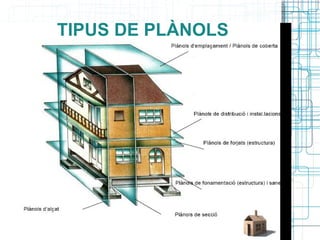

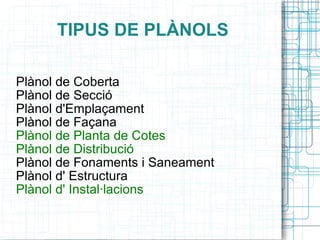

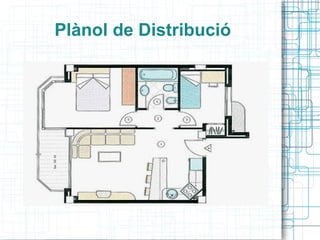

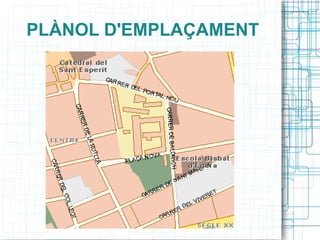

- 7. TIPUS DE PLÀNOLS Plànol de Coberta Plànol de Secció Plànol d'Emplaçament Plànol de Façana Plànol de Planta de Cotes Plànol de Distribució Plànol de Fonaments i Saneament Plànol d' Estructura Plànol d' Instal·lacions

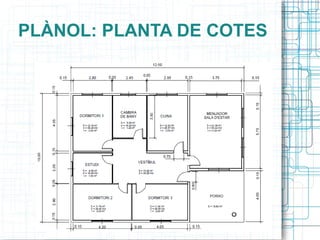

- 9. PLÀNOL: PLANTA DE COTES

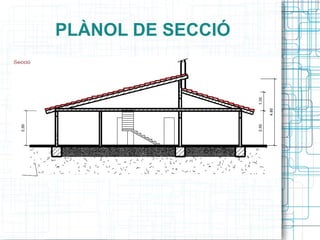

- 10. PLÀNOL DE SECCIÓ

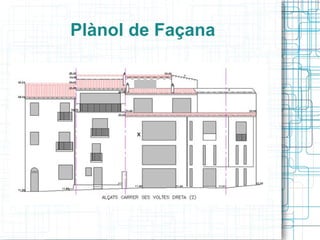

- 12. Plànol de Façana x

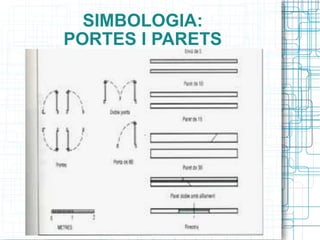

- 15. SIMBOLOGIA: PORTES I PARETS

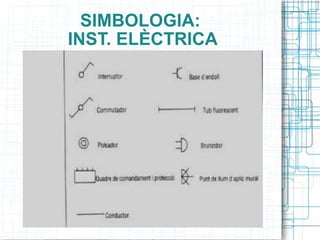

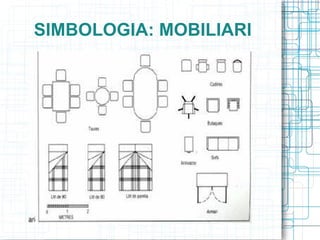

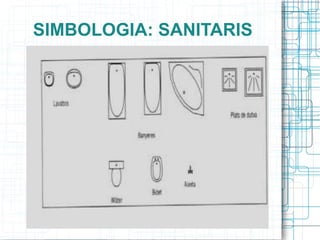

- 18. SIMBOLOGIA: INST. Èո䴡
