PowerVm_for_DDSC
- 1. PowerVM

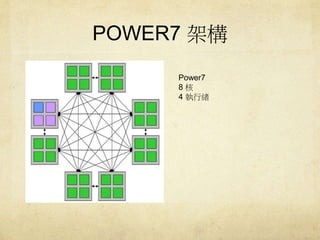

- 2. POWER7 架構 Power7 8 核 4 執行緒
- 3. POWER8 架構 Power8 12核 8 執行緒

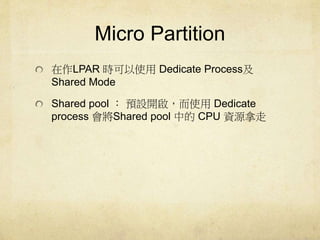

- 4. Micro Partition 在作LPAR 時可以使用Dedicate Process及 Shared Mode Shared pool ： 預設開啟，而使用Dedicate process 會將Shared pool 中的CPU 資源拿走

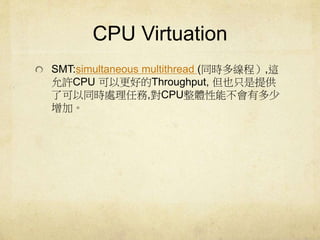

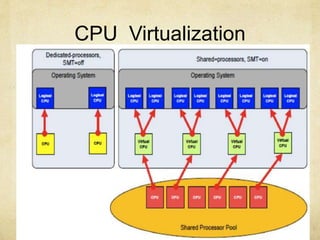

- 6. CPU Virtuation SMT:simultaneous multithread (同時多線程）,這 允許CPU 可以更好的Throughput, 但也只是提供 了可以同時處理任務,對CPU整體性能不會有多少 增加。

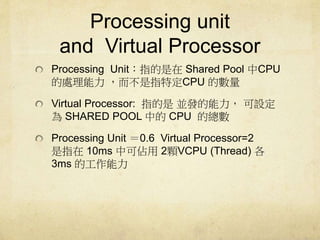

- 7. Processing unit and Virtual Processor Processing Unit：指的是在Shared Pool 中CPU 的處理能力，而不是指特定CPU 的數量 Virtual Processor: 指的是並發的能力， 可設定 為SHARED POOL 中的CPU 的總數 Processing Unit ＝0.6 Virtual Processor=2 是指在10ms 中可佔用2顆VCPU (Thread) 各 3ms 的工作能力

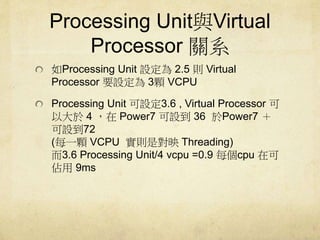

- 8. Processing Unit與Virtual Processor 關系 如Processing Unit 設定為2.5 則Virtual Processor 要設定為3顆VCPU Processing Unit 可設定3.6 , Virtual Processor 可 以大於4 ，在Power7 可設到36 於Power7 ＋ 可設到72 (每一顆VCPU 實則是對映Threading) 而3.6 Processing Unit/4 vcpu =0.9 每個cpu 在可 佔用9ms

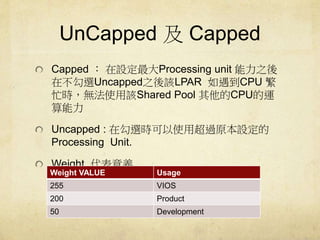

- 9. UnCapped 及Capped Capped ： 在設定最大Processing unit 能力之後 在不勾選Uncapped之後該LPAR 如遇到CPU 繁 忙時，無法使用該Shared Pool 其他的CPU的運 算能力 Uncapped : 在勾選時可以使用超過原本設定的 Processing Unit. Weight 代表意義 Weight VALUE Usage 255 VIOS 200 Product 50 Development
- 10. Shared Mode HMC 操作畫 面

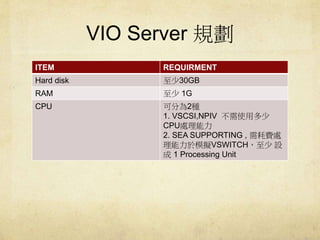

- 11. VIO Server 規劃 ITEM REQUIRMENT Hard disk 至少30GB RAM 至少1G CPU 可分為2種 1. VSCSI,NPIV 不需使用多少 CPU處理能力 2. SEA SUPPORTING , 需耗費處 理能力於模擬VSWITCH，至少設 成1 Processing Unit

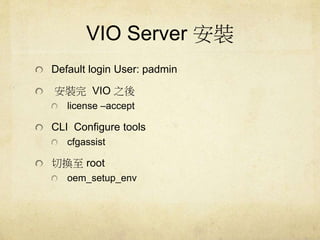

- 12. VIO Server 安裝 Default login User: padmin 安裝完VIO 之後 license –accept CLI Configure tools cfgassist 切換至root oem_setup_env

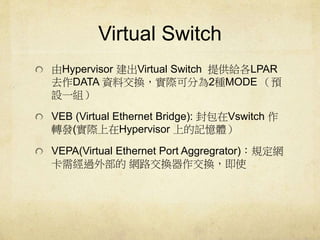

- 13. Virtual Switch 由Hypervisor 建出Virtual Switch 提供給各LPAR 去作DATA 資料交換，實際可分為2種MODE （預 設一組） VEB (Virtual Ethernet Bridge): 封包在Vswitch 作 轉發(實際上在Hypervisor 上的記憶體） VEPA(Virtual Ethernet Port Aggregrator)：規定網 卡需經過外部的網路交換器作交換，即使

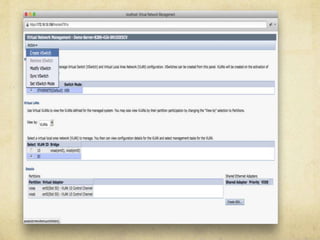

- 14. Create Vswitch

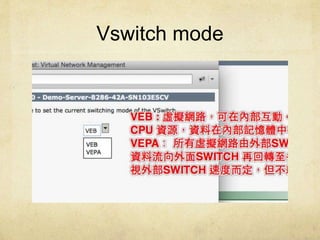

- 15. Vswitch mode

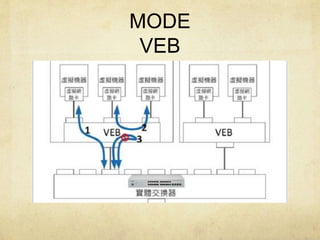

- 16. MODE VEB

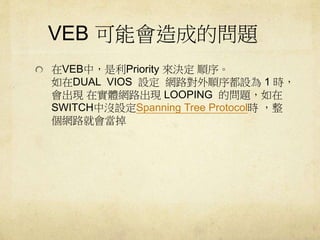

- 17. VEB 可能會造成的問題 在VEB中，是利Priority 來決定順序。 如在DUAL VIOS 設定網路對外順序都設為1 時， 會出現在實體網路出現LOOPING 的問題，如在 SWITCH中沒設定Spanning Tree Protocol時，整 個網路就會當掉

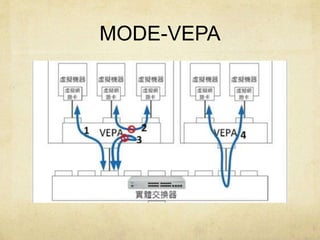

- 18. MODE-VEPA

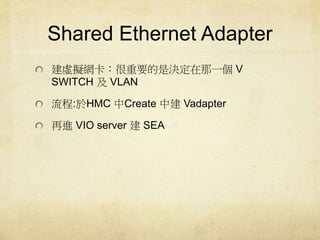

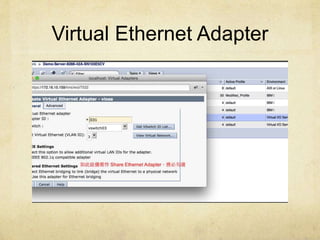

- 19. Shared Ethernet Adapter 建虛擬網卡：很重要的是決定在那一個V SWITCH 及VLAN 流程:於HMC 中Create 中建Vadapter 再進VIO server 建SEA

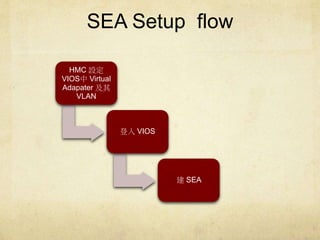

- 21. SEA Setup flow HMC 設定 VIOS中Virtual Adapater 及其 VLAN 登入VIOS 建SEA

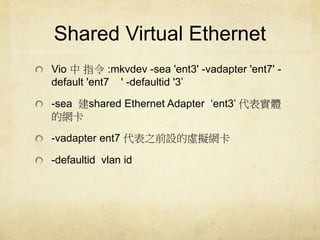

- 22. Shared Virtual Ethernet Vio 中指令:mkvdev -sea 'ent3' -vadapter 'ent7' - default 'ent7 ' -defaultid '3’ -sea 建shared Ethernet Adapter ‘ent3’ 代表實體 的網卡 -vadapter ent7 代表之前設的虛擬網卡 -defaultid vlan id

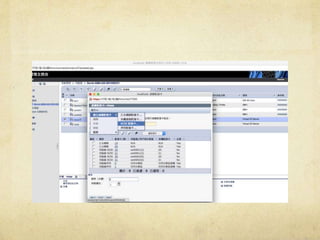

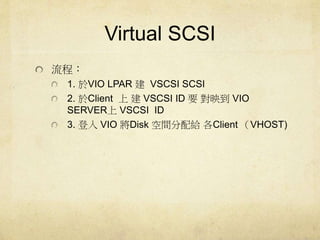

- 23. Virtual SCSI 流程： 1. 於VIO LPAR 建VSCSI SCSI 2. 於Client 上建VSCSI ID 要對映到VIO SERVER上VSCSI ID 3. 登入VIO 將Disk 空間分配給各Client （VHOST)

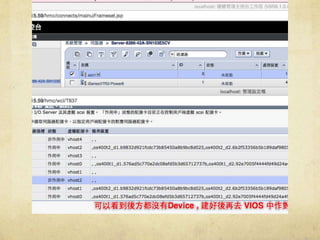

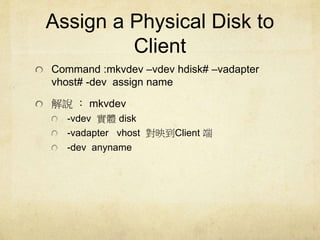

- 24. Assign a Physical Disk to Client Command :mkvdev –vdev hdisk# –vadapter vhost# -dev assign name 解說： mkvdev -vdev 實體disk -vadapter vhost 對映到Client 端 -dev anyname

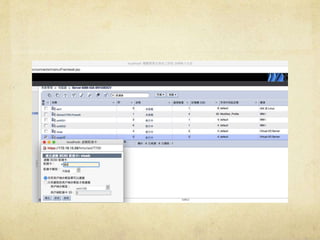

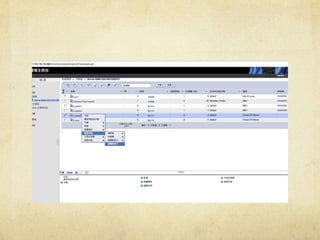

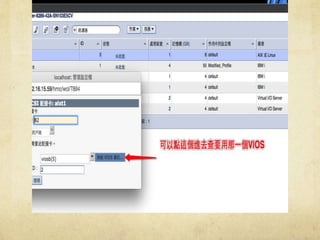

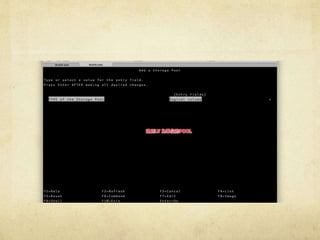

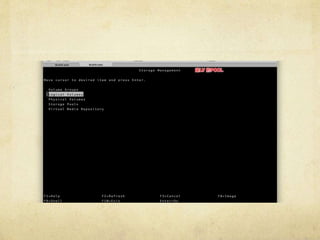

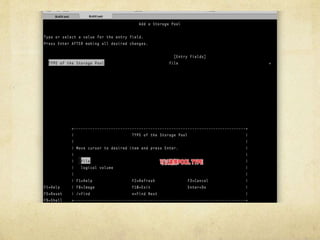

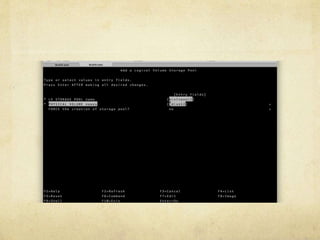

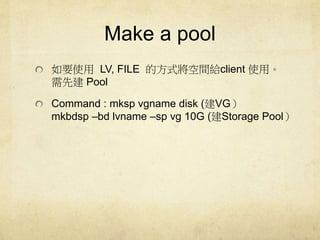

- 30. Make a pool 如要使用LV, FILE 的方式將空間給client 使用。 需先建Pool Command : mksp vgname disk (建VG） mkbdsp –bd lvname –sp vg 10G (建Storage Pool）

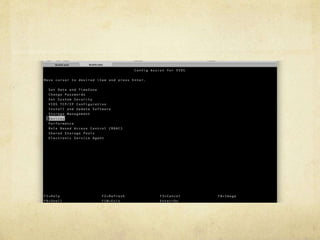

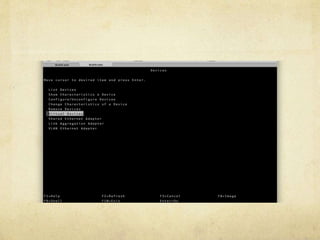

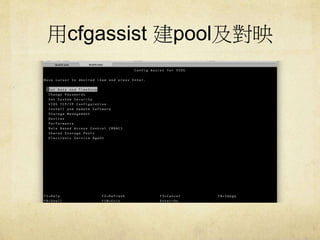

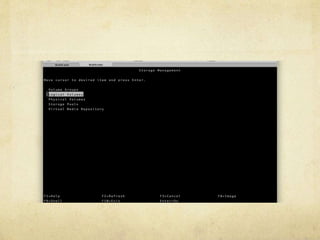

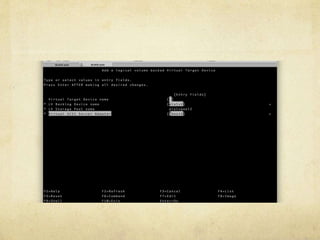

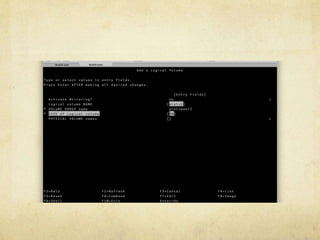

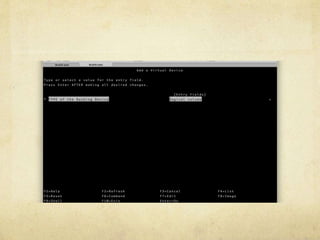

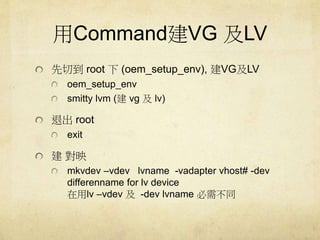

- 42. 用Command建VG 及LV 先切到root 下(oem_setup_env), 建VG及LV oem_setup_env smitty lvm (建vg 及lv) 退出root exit 建對映 mkvdev –vdev lvname -vadapter vhost# -dev differenname for lv device 在用lv –vdev 及-dev lvname 必需不同

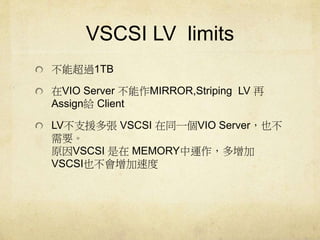

- 43. VSCSI LV limits 不能超過1TB 在VIO Server 不能作MIRROR,Striping LV 再 Assign給Client LV不支援多張VSCSI 在同一個VIO Server，也不 需要。 原因VSCSI 是在MEMORY中運作，多增加 VSCSI也不會增加速度

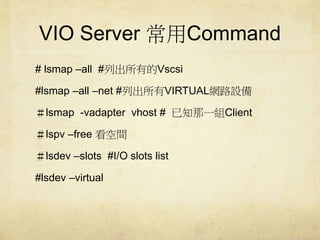

- 44. VIO Server 常用Command # lsmap –all #列出所有的Vscsi #lsmap –all –net #列出所有VIRTUAL網路設備 ＃lsmap -vadapter vhost # 已知那一組Client ＃lspv –free 看空間 ＃lsdev –slots #I/O slots list #lsdev –virtual
